空洞作為集成電路常見的密封焊接缺陷，通常會使產品的封蓋強度及氣密性降低，存在可靠性隱患，隨著服役時間的推移，極易引發產品失效。然而，空洞的形成是一個比較復雜的過程，由溫度曲線、焊接壓力、原材料表面狀態、焊料環設計、焊接氣氛以及柯肯達爾效應等多種因素導致。高可靠性器件對封蓋空洞控制有嚴格要求，如現行標準GJB548B-2005方法2012中3.10.2.2條就明確規定“有缺陷的密封：不管哪種類型的器件，只要其整個封蓋密封是不連續的，或密封寬度不到設計密封寬度的75%，就應拒收”。

氣密封器件的封蓋密封焊接主要分為升溫、保溫、降溫三個階段。焊料在升溫和保溫階段，管殼、蓋板的鍍層就會向熔融焊料中熔解及擴散，而在降溫階段，焊料將從熔融狀態共晶成為固態，密封空洞也在這個階段最終形成。

按照空洞的外觀形貌，可以分為線狀空洞，環狀空洞、蒸氣狀空洞等典型三種形貌。

線狀空洞

線狀空洞是指由多個細小的空洞連接成線，均勻出現在封接環四周，主要集中分布在封接環內側、離封接環外側邊緣較遠的空洞。

線狀空洞形成的主要原因是封接環兩端焊料存在溫度差異。焊料在降溫階段可能存在溫度梯度，當環境溫度先于內腔氮?dú)饨档偷焦簿c(diǎn)以下時，此時靠近封接環外側的焊料率先熔融固化，隨著溫度的持續降低，內腔氮?dú)鈮簭?qiáng)也逐漸下降，導致焊料與蓋板之間的熱平衡被打破，此時靠近封接環內側的焊料還在繼續向內熔融，直至溫度達到共晶點時固化，在應力的相互作用下，分界點附近緩慢產生細微空洞。

另外，封接環寬度與焊縫寬度差異較大，會導致焊料不足以全面覆蓋，從而產生線狀空洞。

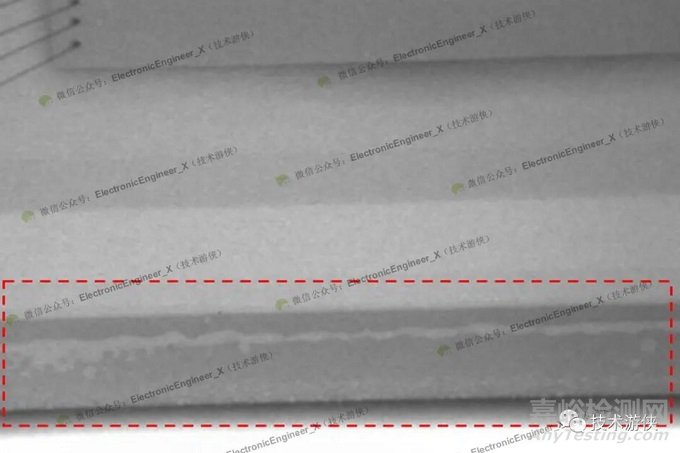

圖1 線狀空洞典型形貌

環狀空洞

環狀空洞是指主要出現在封接環轉角處呈環形或半圓形面積較大的空洞。

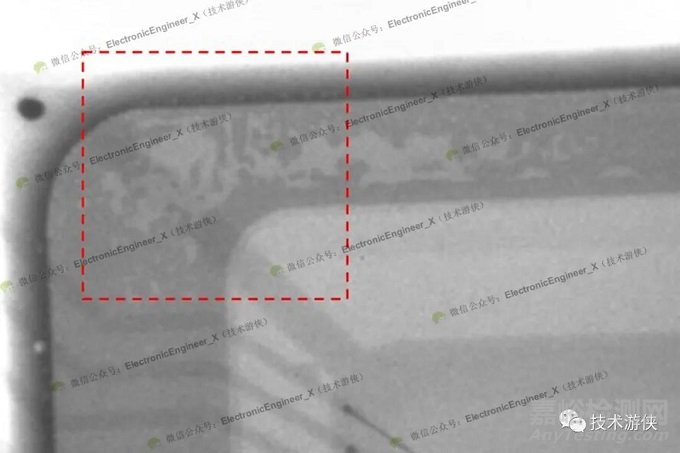

圖2 環狀空洞典型形貌

環狀空洞大多數出現在大腔體、大尺寸的集成電路中，由于腔體和尺寸較大，蓋板與下方的空腔管殼就形成了“梁式”結構，當施加封蓋壓力時，夾具就作用在蓋板中心區域，導致蓋板轉角處發生輕微翹曲。而大腔體、大尺寸集成電路所需的焊接壓力也較大，其形變程度也較大，造成焊料分布不均勻。另外，當焊接壓力不足的情況下，轉角處的焊料流速將降低，呈現焊料堆積，所以填滿同樣大小面積轉角處就需要更多的焊料，但轉角區域的焊料是有限的，焊料缺失的部分就形成了大面積空洞。

蒸氣狀空洞

這類空洞是由眾多小空洞組成，并在封接環密封區外邊緣處開始并向內側蔓延。研究顯示蒸氣狀空洞的形成機理主要是由于密封溫度過高，焊料熔融時間過長。在其他條件保持不變的情況下，將密封峰值溫度從310℃逐步增加到330℃時，蒸氣狀空洞會沿著密封區外側邊緣位置開始聚集；當峰值溫度繼續增加，蒸氣狀空洞帶的寬度開始向內蔓延，直至鋪滿整個密封區。

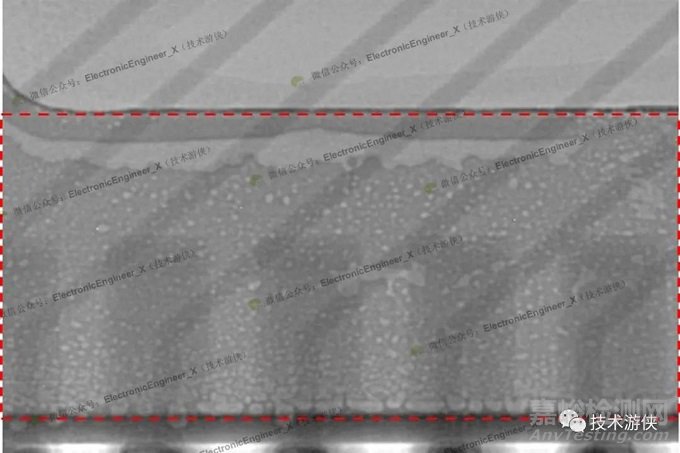

 圖3 蒸氣狀空洞典型形貌

另外，在封裝過程中，管殼焊縫、鍍層及粘接材料釋放的氣氛，也是導致產生蒸氣狀空洞的原因之一。

降低空洞的措施

緩解線狀空洞，可以考慮對封接環內側充分補充焊料或提高焊接壓力，但增加焊料用量及提高焊接壓力雖然可以有效減少線狀空洞的產生，但焊料過多或焊接壓力多大，會導致焊料堆積，繼而埋下腔體內部產生多余物的隱患。因此針對環狀空洞大多數集中在封接環內側的特點，可以將焊料環設計在密封區偏內側的位置，從而針對性地為密封區的內側提供充足焊料。所以降低線狀空洞的關鍵在于做好蓋板、封接環比例及結構設計，并采用適當?shù)暮附訅毫Γ?N~5N）。

降低環狀空洞形成的關鍵在于應盡量避免蓋板翹曲，從而使密封壓力均勻施加在蓋板及封接環上。

降低蒸氣狀空洞形成的關鍵是在保證氣密性的前提下采用較低的密封峰值溫度，同時適當延長高溫烘烤的時間來排除多余的氣氛，消除氣泡。

檢測空洞的技術手段

首選X射線測試儀進行無損觀察，其次可以選擇金相切片或開封觀察蓋板背面的焊料覆蓋情況來進行判斷。
