中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

　　摘要：對(duì)粉末丁腈橡膠的粒徑大小及不同用量進(jìn)行了物理機(jī)械性能、耐老化性、耐油性、粘接性和磨耗性能的對(duì)比研究。結(jié)果表明： 粉末丁腈橡膠是一種較理想的填充材料，在丁腈橡膠中填充10~40 份的粉末丁腈具有較高的經(jīng)濟(jì)效益和社會(huì)效益。



　　粉末丁腈橡膠是廢舊丁腈橡膠制品經(jīng)粉碎、研磨、過濾后的產(chǎn)物，因其本體為丁腈橡膠，所以具有較好耐油性和耐溶劑性。另一方面粉末丁腈橡膠是廢舊丁腈橡膠制品的再利用產(chǎn)物，屬橡膠的循環(huán)再利用，有利于環(huán)境保護(hù)，具有較高的社會(huì)效益。與丁腈再生膠相比，具有無味，易加工等優(yōu)點(diǎn)。在丁腈橡膠中填充粉末丁腈既降低了材料成本，又具有顯著的社會(huì)效益，可謂一舉兩得。



　　一、實(shí)驗(yàn)



　　1.主要原材料



　　NBR,牌號(hào)230SL，日本JSR 公司產(chǎn)品，丙烯腈含量35%；粉末丁腈橡膠,南京金三力橡塑有限公司產(chǎn)品；N330 及N550 碳黑，上?？ú┨靥己趶S產(chǎn)品。其它配合劑均為一般市售工業(yè)品。



　　2.主要儀器設(shè)備



　　XK-150 型開放式煉膠機(jī)， 青島第一橡塑機(jī)械廠產(chǎn)品；QLB型平板硫化機(jī)， 上海第一橡塑機(jī)械廠產(chǎn)品；M2000-A 型硫化儀，高鐵檢測儀器有限公司產(chǎn)品；AI-5000 型拉力試驗(yàn)機(jī)， 高鐵檢測儀器有限公司產(chǎn)品；404A 型老化試驗(yàn)箱， 江蘇明珠試驗(yàn)機(jī)械有限公司產(chǎn)品；DIN 滾筒式磨耗機(jī)，高鐵檢測儀器有限公司產(chǎn)品。



　　3.試樣制備



    基本配方為：NBR 100；粉末丁腈橡膠變量；氧化鋅5；硬脂酸1； 防老劑445 1.0； 防老劑ZMMBI 1.0；N330 碳黑25；N550 碳黑40；DBP 10；DCP 1.5；DM 2；DTDM 2；。合計(jì)173.5。



　　先在開煉機(jī)上將NBR 與粉末丁腈混煉均勻，然后加入防老劑和活性劑，再依次加入N330 碳黑、DBP、N550 碳黑，最后加入硫化劑?；鞜捑鶆蚝蟪銎７?。用硫化儀測定正硫化時(shí)間后，使用平板硫化機(jī)制得試樣。試樣硫化條件：170℃×10min。



　　4.性能測試硫化膠各項(xiàng)性能的測試均按相應(yīng)的國家標(biāo)準(zhǔn)執(zhí)行， 其中撕裂強(qiáng)度采用直角形試樣； 壓縮永久變形采用A 型試樣， 壓縮率25%。



　　二、結(jié)果與討論



　　1.粒徑大小對(duì)物理機(jī)械性能的影響

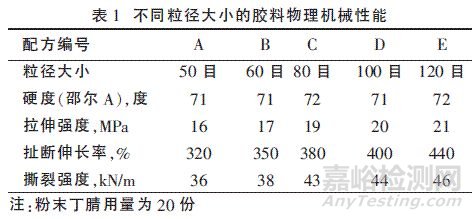

       從表1 的基本物理性能來看， 粉末丁腈橡膠的粒徑大小對(duì)膠料的物理機(jī)械性能有顯著影響。隨著目數(shù)增大，拉伸強(qiáng)度、撕裂強(qiáng)度及扯斷伸長率均增加，且硬度變化不大。說明粉末丁腈橡膠的粒徑越小，對(duì)膠料的補(bǔ)強(qiáng)效果越好。但粒徑越小，加工效率越低，加工成本越高。綜合利弊，以80～100 目適宜。







    2.不同用量對(duì)物理機(jī)械性能的影響

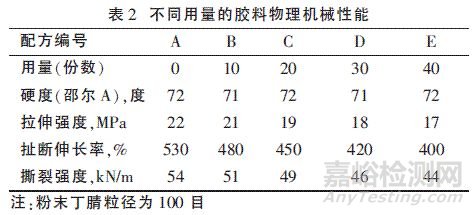

    從表2 的基本物理性能來看，隨著粉末丁腈用量的增加，膠料的拉伸強(qiáng)度、撕裂強(qiáng)度及扯斷伸長率均降低， 但硬度變化不大。說明粉末丁腈雖然與丁腈橡膠有很好的相容性，但不具備補(bǔ)強(qiáng)能力，只能作為一般的填充性材料運(yùn)用。





    3.不同用量對(duì)耐熱空氣老化性能的影響

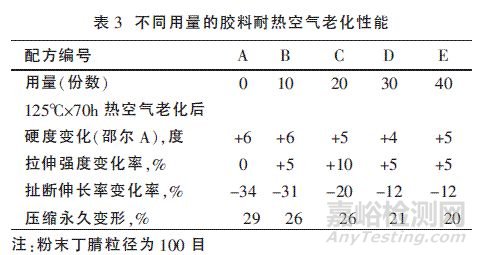

    從表3 的耐熱性來看，隨著粉末丁腈用量的增加，膠料的耐熱空氣老化性能有所提高。具體表現(xiàn)為：隨著粉末丁腈用量的增加，老化后膠料硬度變化減小，扯斷伸長率變化率降低，壓縮永久變形減小。





    4.不同用量對(duì)耐油性能的影響



       從表4 的耐油性能來看， 無論是溶脹性較小的IRM901 油，還是溶脹性較大的IRM903 油和燃油，粉末丁腈都具有很好的耐受性。并且隨著粉末丁腈用量的增加， 膠料的耐油性能有所提高。





    5.不同用量對(duì)粘接性能的影響

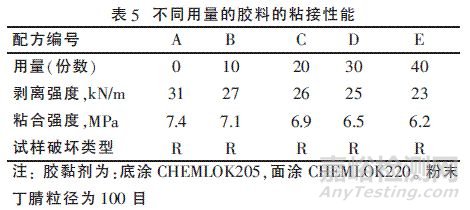

    從表5 的粘接性能來看, 隨著粉末丁腈用量的增加, 膠料的粘接性能降低。但各組膠料的剝離強(qiáng)度和粘合強(qiáng)度的絕對(duì)值都比較高，并且試樣破壞類型都為橡膠破壞，所以從實(shí)際運(yùn)用角度來說，不同用量對(duì)粘接性能影響不大。





    6.不同用量對(duì)磨耗性能的影響



    從表6 的磨耗性能來看, 隨著粉末丁腈用量的增加, 膠料的磨耗性能降低。說明粉末丁腈對(duì)膠料的耐磨性有影響，在動(dòng)態(tài)磨耗的場合應(yīng)少用或不用粉末丁腈。





　　三、結(jié)論



    （1） 粉末丁腈橡膠的粒徑大小及用量對(duì)膠料的物理機(jī)械性能有影響，粒徑越細(xì)，物理機(jī)械性能越好；用量越大，物理機(jī)械性能越差。

    （2） 粉末丁腈橡膠的用量對(duì)膠料的耐老化性及耐油性無明顯影響，從經(jīng)濟(jì)角度考慮，可適當(dāng)提高其用量。

    （3） 粉末丁腈橡膠的用量對(duì)膠料粘接性和磨耗性有一定影響，用量越大粘接性和磨耗性越差。
