文章針對電機控制器的高可靠性需求，為了降低電機控制器在研發制造階段引入的可靠性風險，設計提出了一套全新的風險評估解決方案，并通過相關應用成效案例等表明該評估體系能使電機控制器產品的一致性、穩定性與可靠性得到顯著提升。

電機控制器作為將電源直流電轉換為電機所需交流電的逆變器，是眾多傳動系統不可或缺的關鍵部件。以電動汽車為例，電機控制器根據總控臺指令，將電池包的電能通過功率開關器件調制成特定幅值與頻率的電壓電流，從而驅動電機產生整車所需的轉矩與轉速。

電動汽車對零部件可靠性的要求非常高，而作為電動汽車“三電”之一的電機控制器，是集強電轉換驅動、弱電檢測控制于一體的機電部件，其設計制造的復雜程度與服役應用的嚴酷工況，對產品可靠性提出了更加苛刻的要求。如何建立一套合理高效的可靠性工作體系，以指導電機控制器的可靠性管理與技術工作，一直是電機控制器的研發與驗證工作的重點。

可靠性風險評估體系設計

基于上述電機控制器的可靠性需求，我們圍繞電機控制器的研發制造提出了一套可靠性風險評估體系，以達到保障和提高其一致性、穩定性與可靠性的目的。

電機控制器的可靠性風險評估體系整體架構如表1所示，其設計原則與思路為：采用各類可靠性技術與管理工具對電機控制器進行多角度風險評估分析，提升對潛在缺陷損傷與早期故障退化等的檢測與激發，使問題盡早盡多的暴露出來并反饋改進，加強對產品物料、設計與生產等各環節的風險管控。

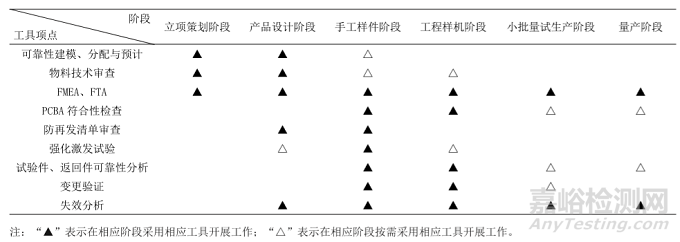

表1.  可靠性風險評估體系整體架構

可靠性風險評估體系應用

我們過使用可靠性風險評估體系中各個工具項點，暴露識別了多個電機控制器產品的潛在問題，包括物料選型的不匹配、設計不合理引入的缺陷、工藝制程帶來的損傷退化、包裝搬運方式面臨的風險等。通過改善識別的風險項，達到了保障產品一致性與穩定性，提升質量與可靠性的目的。期間我們也對評估體系進行了持續的完善優化，隨著產品數據的積累，其產生的正向效果已越來越顯著，下面為可靠性風險評估體系的一些工具項點的應用示例。

01、物料技術審查應用

通過對電子物料進行技術審查，我們暴露了眾多物料選型或倉儲管理等問題。如應用于控制板的某型塑封電源芯片（潮濕敏感度等級為3），通過聲學掃描判定其在回流焊工序前后皆有不合格品（如圖1所示，在綁定線框架位置存在較多分層，說明器件的塑封材料吸潮嚴重且耐溫特性較差），這推動了物料選型替代和設計優化，降低控制板后期應用的失效風險，也成為向供應商退貨索賠處理的重要依據。

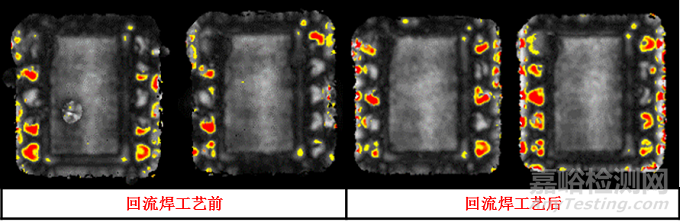

圖1. 某型塑封電源芯片聲學掃描出現分層

02、PCBA符合性檢查應用

在對某型電機控制器的PCBA進行符合性檢查時，我們發現了諸多因設計不當引入的缺陷和工藝制程的不合格項。如某型PCB的電容焊盤下設計了散熱過孔，這會導致焊錫塌陷，出現虛焊假焊等現象，降低焊接力度、增加導通阻抗（如圖2a所示）；接插件的某一引腳焊接時潤濕異常，導致側面沒有爬錫的情況（如圖2b所示）；以及直插件焊接時潤濕異常，造成潤濕角大于90°的情況（如圖2c所示）。

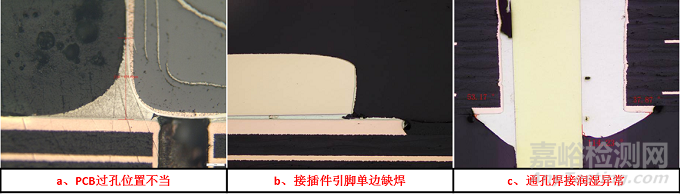

圖2. 某型PCBA符合性檢查發現的不合格項

03、強化激發試驗應用

通過對電機控制器進行強化激發的高加速壽命試驗，我們激發暴露了許多設計不足之處。如某型控制器在高溫應力（環境溫度≥100℃）下，出現整機無法正常下電故障，分析發現上下電回路中的一個NMOS開關管，其閾值電壓將隨溫度升高而降低（如圖3a所示）。而設計時未充分考慮高溫狀態下的參數漂移，這導致高溫進行下電操作時，在源電壓未完全放電情況下，該NMOS的閾值電壓將低于柵極電壓而無法關管。通過將源電壓端的分壓電阻由30.1kΩ增大為100kΩ，可確保在源電壓偏差與閾值電壓漂移的極限情況下（如圖3b所示），仍能實現對該NMOS的穩定開關控制。

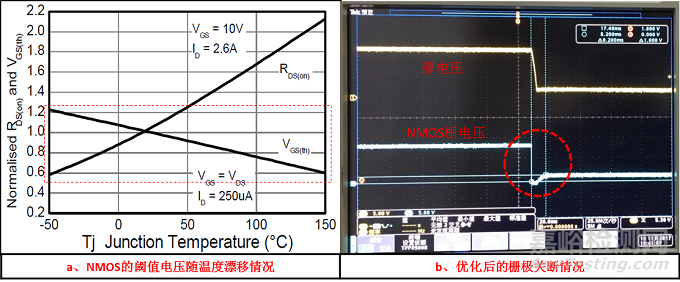

圖3. HALT高溫時，NMOS閾值電壓漂移問題分析

04、返回件可靠性分析應用

在針對電機控制器返回件的分析中，我們不但發現了產品的退化性失效，也發現了一些因操作而引起的故障。如對殼體與包裝底座的搬運時，未充分識別旋變線束外露的風險，使得線束存在被拉拽與刮擦的可能，線束面臨絕緣層開裂電芯外露、斷裂破損、短路漏電等風險，甚至導致線端連接器的針腳變形退針、焊腳開裂脫落的情況（如圖4a所示）；經三萬公里路試后，電機控制器的支撐電容因母線銅排高溫與機械應力等影響導致電容殼體開裂，電容芯子薄膜吸潮后造成Y電容短路燒毀，這使得電機控制器在電性能上呈現絕緣耐壓性能下降（如圖4b所示）。

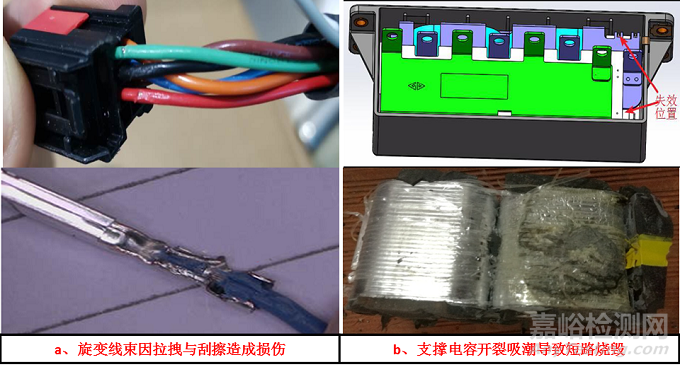

圖4. 返回件可靠性分析發現的產品失效

05、失效分析應用

市場售后返回一款電機控制器出現CAN報文丟失故障，在一系列電測試后鎖定到為MCU供電的3.3V電源支路異常（正常供電應為3.3V，實測為2V左右；功率電感兩端阻抗正常為mΩ級，實測達到kΩ級），經無損檢查發現該電感的焊盤1呈現碎裂沙化狀（如圖5a所示）。破壞性推拉焊盤后發現焊接面的錫焊未充分潤濕聚集（如圖5b所示），且異常焊盤推力值（52N）遠低于正常推力值（95N~115N）。

圖5. 功率電感的焊接形貌分析

此電感還應用于眾多型號的電機控制器，初步檢查發現其他控制板的此型電感焊盤也有部分存在較為嚴重的散碎狀。因擔心此問題會引發批次性故障，故對此進行了系統地試驗檢測，對潛在的根本原因進行了逐一驗證排除與分析確認：通過產線進行人工壓按試驗，排除了電感貼片過程中人工干預或物料過重等造成少錫的可能；檢查同塊板上其他元器件焊接情況，發現無此類異常，并回溯爐溫曲線檢查記錄，排除了回流焊溫度或時間不夠充分的可能；對電感物料的儲存使用進行了回溯查驗，并無超期情況和不合規之處。

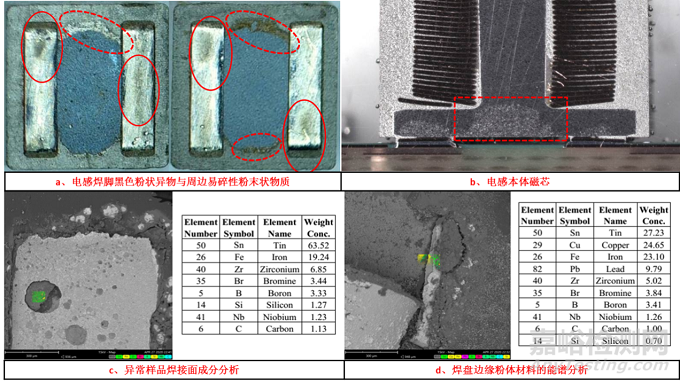

圖6. 電感焊接異常的根因分析

結   語

本文針對電機控制器面臨的各類可靠性風險，設計了一套全新的解決方案——可靠性風險評估體系，分析了評估體系的應用成效并輔以相應示例來證明：通過持續運行可靠性風險評估體系，可以顯著提高電機控制器的一致性、穩定性與可靠性。
