1.現象描述



此款產品為國內某醫療器械公司在申請YY0505-2012認證時，電磁兼容輻射發射項目超標.



2.原始測試數據

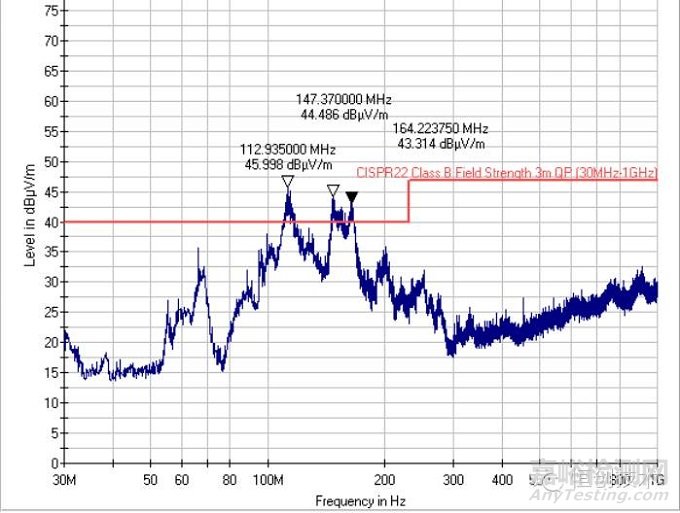

圖2. Vertical方向數據

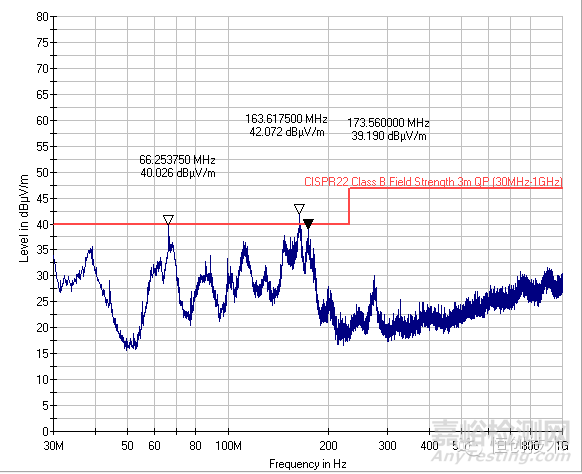

圖3. Horizontal方向數據



3.測試數據分析



本產品在輻射測試時采用30MHz~230MHz為30dBuV/m、230MHz~1000MHz為37dBuV/m（測試數據顯示為天線3米距離的測試數據），輻射干擾現象的產生總是與天線分不開，根據天線原理，如果導線的長度與波長相等，則容易產生電磁波. 另外，由于電壓電流變化從測試數據上分析垂直方向超標跟LED輸入燈盤開關電源連接線長度有關，水平方向超標可能屬于恒流芯片干擾引起。



4.樣機分析



a、由于LED無影燈是由多組LED燈串組成，每一個燈串采用鋁基板實現產品的散熱功能，用近揚探頭測試，LED燈串上的恒流芯片由于回路原因，對外輻射較大。



b、每一個燈串與主板通訊是由一組1米的四芯線材連接通訊與供電，根據電磁兼容基本原理，通訊線與供電線并排走線容易產生串擾，同是由于線材容易產生天線效應，也非常容易將電干擾向外傳輸。



5.  處理措施



經過以上分析，在原樣機上做如下整改對策

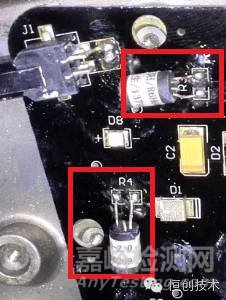

5.1.  在燈盤電路的輸入電路上增加多孔珠，小孔珠型號為740557;在U1第1腳（Sw腳）串上300歐姆的磁珠，并對地增加1000PF電容









圖5.整改圖示1

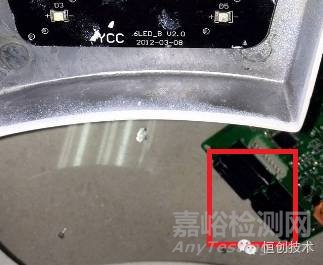

5.2.  為減小連接線材的天線效應，在主板與燈串鋁基板連接線上增加磁環，并繞線三圈；





圖6.整改圖示2

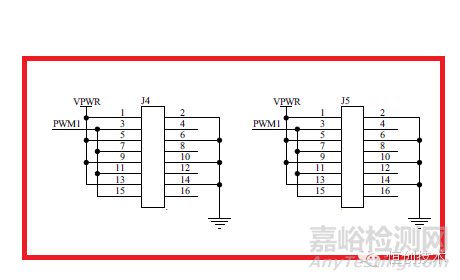

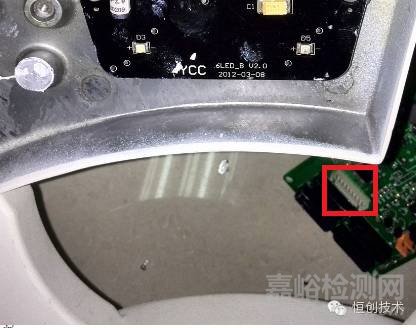

5.3.  在接口的信號引腳，電源引腳增加1000PF電容對地；





圖7.整改圖示3

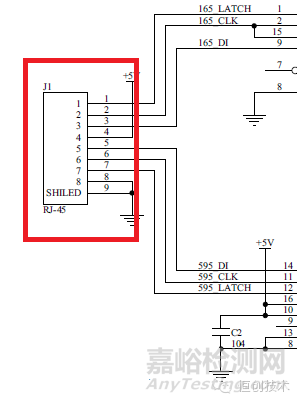

5.4.  在主板控制接口的信號線上增加120歐姆的磁珠，并對地增加100PF電容，形成LC濾波電路；



圖8.整改圖示4



5.5.  在主板電源輸入接口增加PAI形濾波電路，電感選不多孔珠，電容選用不1uF/100v的電容



圖9. 整改圖示5



5.6.  經過整改后的測試數據

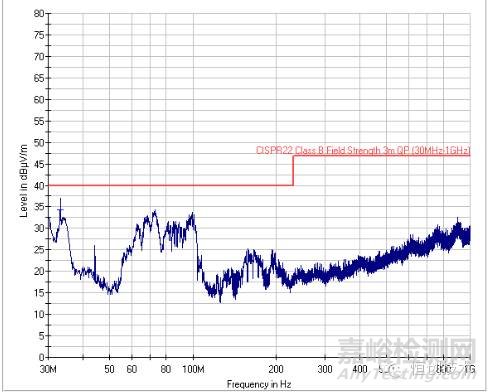

圖10. 整改后垂直方向測試數據



圖11. 整改后水平方向測試數據



6.  總結



6.1.  如果產品是由多個PCB板組成，整改時每一組PCB都要考慮電磁兼容；

6.2.  如果主板與副板之間聯接線過長，接口濾波更為重要；
