一、界面失效



1. 界面失效的特征



      界面失效的特征是：焊點的電氣接觸不良或微裂紋發生在焊盤和釬料相接觸的界面層上，如圖1、圖2所示。

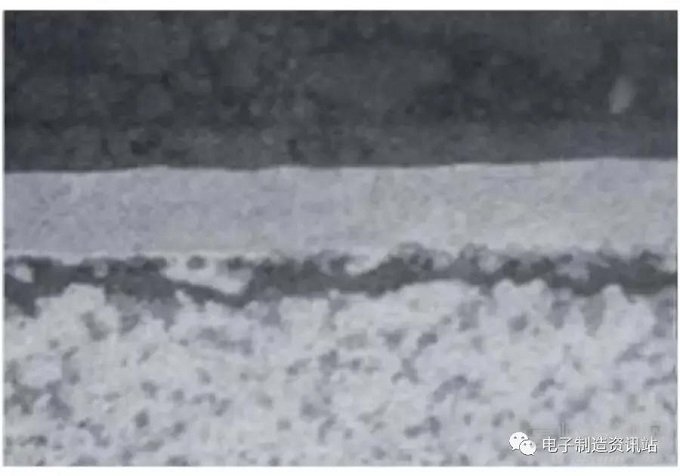

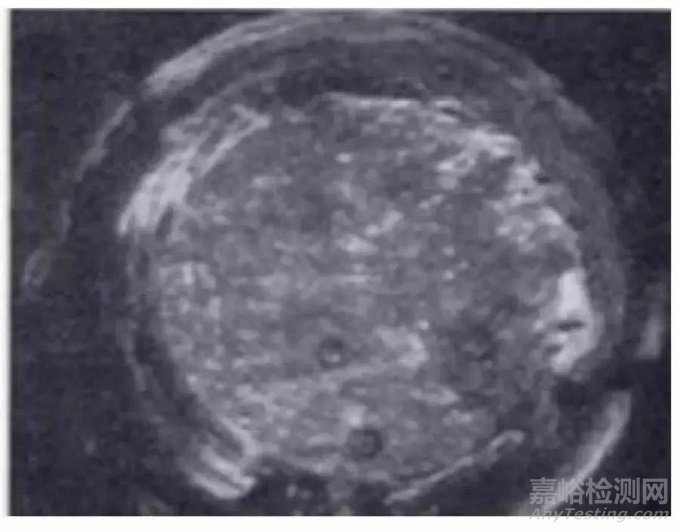

圖1界面失效焊點（1）

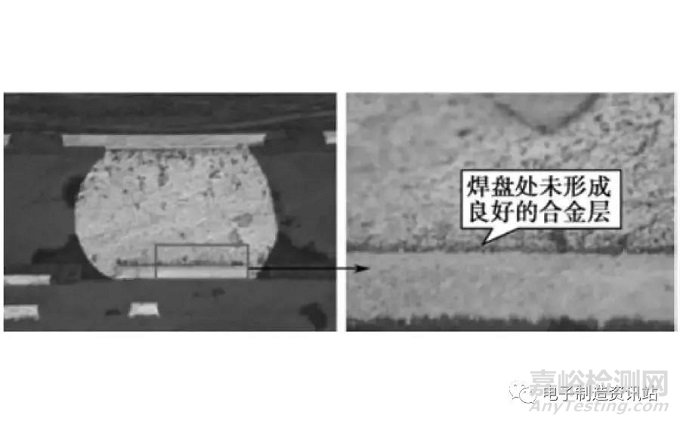

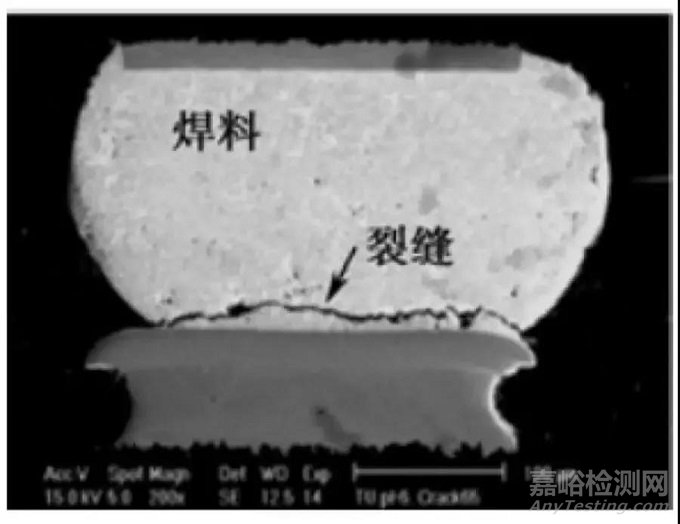

圖2 界面失效焊點（2）



2. 界面失效機理



（1）虛焊。



（2）冷焊。



（3）不合適的IMC層。



二、釬料疲勞失效



1、釬料疲勞失效特征



      焊點釬料疲勞失效的特征是：微裂紋或斷裂位置都是發生在釬料體的內部或IMC附近，按其發生的位置常見的有3種：

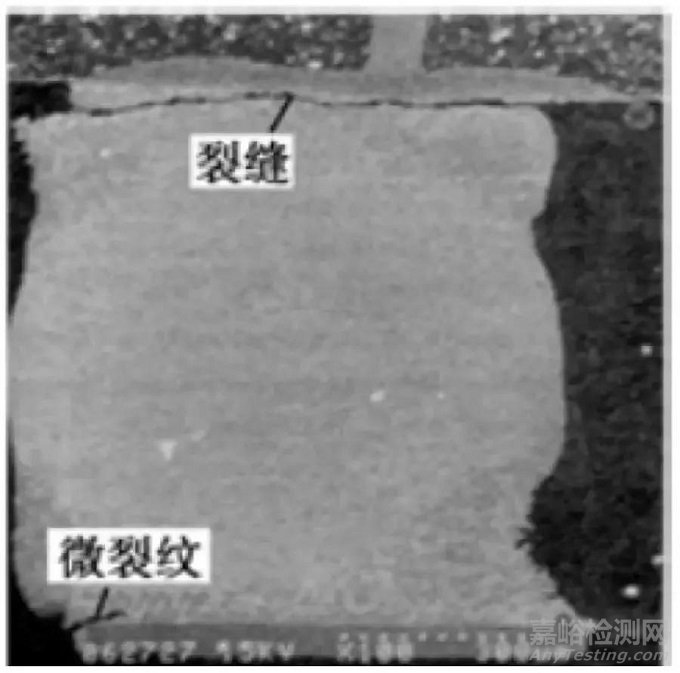

      ① PCB焊盤側釬料體疲勞裂紋，如圖3。





圖3

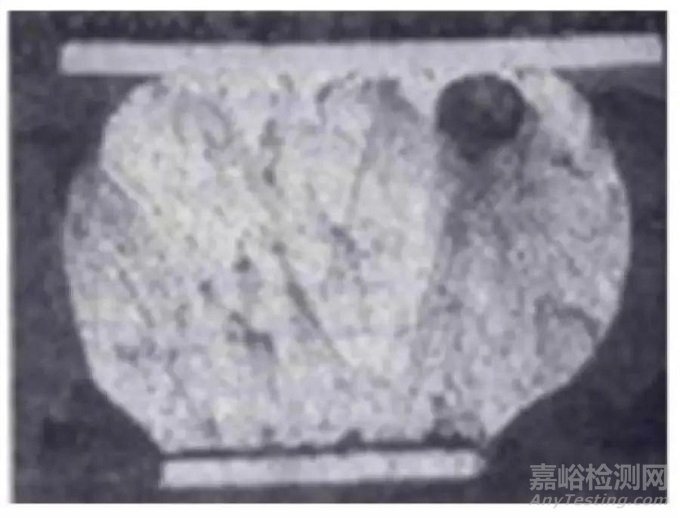

      ② 釬料體的主裂紋發生在芯片側，如圖4所示。





圖4

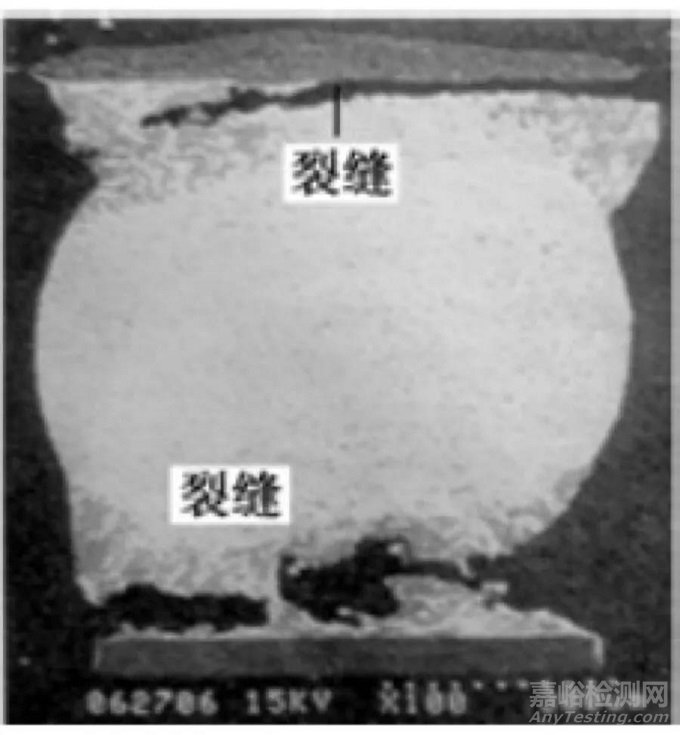

      ③ PCB基板側和芯片側同時出現釬料體疲勞裂紋，如圖5所示。





圖5



      焊點釬料疲勞失效是由于工作環境中存在著隨機振動、正弦振動、載荷沖擊、溫度沖擊與循環等的周期性循環外力作用的結果。這種環境條件是普遍存在的，特別是在航天、航空、航海、車載等電子產品中尤為明顯。



      表面貼裝器件，焊點承擔了電氣的、熱學的及機械連接等多重作用，并且一直是可靠性的薄弱環節。焊點受損原因以熱循環誘發最為常見，而徐變和應力松弛則是循環受損的主因，如圖6所示。材料徐變一般在溫度高于絕對熔化溫度的0.6倍（Tk/Tkm＞0.6）時出現。

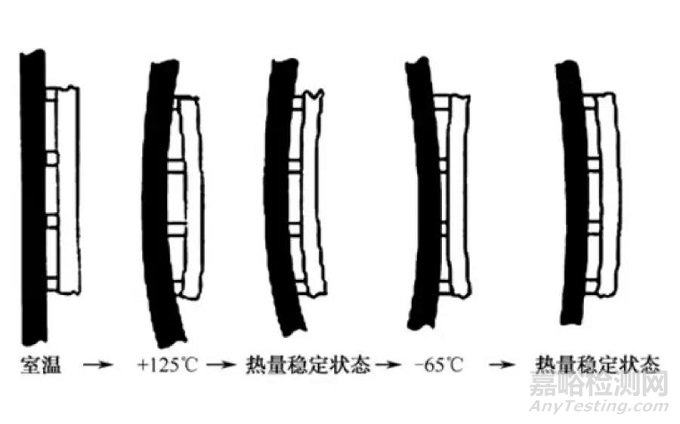

圖6 PCB在溫度循環中的變形規律



2.釬料疲勞失效機理



      焊點因熱循環受損的常見原因如下：



      器件與PCB間的整體CTE失配，誘發各種應力；



      器件和PCB在厚度方向與表面區域出現溫度梯度；



      附著于元器件與PCB之間的釬料局部CTE失配。



      減少元器件與PCB的CTE失配，即減少熱循環受損情況。對帶外部引腳的表面貼裝元器件來說，柔性的引腳已使CTE失配問題有所緩解。而面陣列封裝中球的剛性給可靠性帶來了不利的影響。實驗表明BGA的故障不是出現在球與封裝之間，就是出現在球與PCB焊盤之間。



      與界面失效相反，所有這些失效的焊點主要是由于釬料疲勞引發的。



三、張力載荷引起蠕變斷裂



1. 張力載荷引起蠕變斷裂的特征

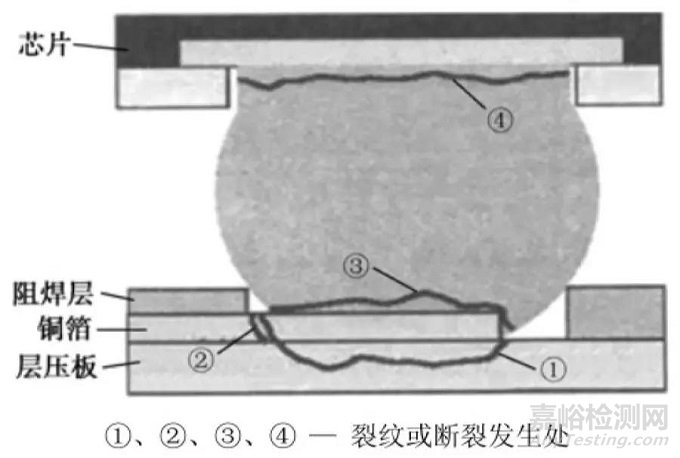

      張力載荷引起蠕變斷裂的特征是：裂縫或斷裂面通常都發生在截面面積比較小、抗拉強度最脆弱的橫斷面上，有的甚至還發生在焊盤銅箔與PCB基材之間，如圖7所示。





圖7張力載荷引起蠕變斷裂



2. 張力載荷引起蠕變斷裂機理



      對大多數便攜式電子產品，如移動電話、呼機、PDA等，相對于環境溫度的變化都不是非常嚴酷的，且其極限溫度范圍也較小，使用壽命也相對較短（3～5年）。因此，在此類產品中，焊點通常不會因熱循環而失效，相反，PCB的彎曲將是失效的主要原因。



四、彎曲試驗常見的失效



1. 彎曲試驗常見的失效特征



（1）失效模式①。

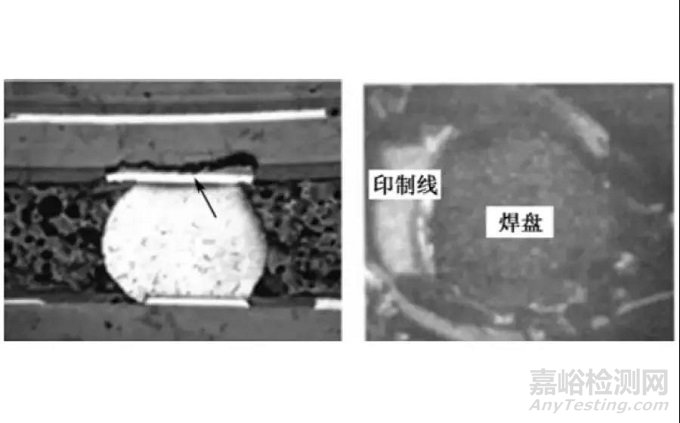

      在失效模式①中（見圖7中①），PCB焊盤從層壓板內部剝離，通常還有少量的環氧樹脂保留在焊盤上。一旦焊盤被剝離，它就能夠在PCB彎曲時自由地上下移動，從而引起PCB導線最終的疲勞斷裂。進行染色-剝離失效分析后，失效模式①的照片如圖8所示。在焊盤下的層壓板中心有染色劑沾染，說明失效發生在焊點從PCB上剝離之前。該失效模式一般出現在最惡劣（最大形變）的彎曲測試條件下。





圖8 失效模式①的斷面染色



（2）失效模式②。



      該失效模式是因PCB的導線斷裂（見圖7中②）造成的。焊盤未從層壓板內部剝離，印制線疲勞和裂縫出現在阻焊膜開孔區附近。這種失效模式使用染色-剝離技術是很難發現的。



（3）失效模式③。

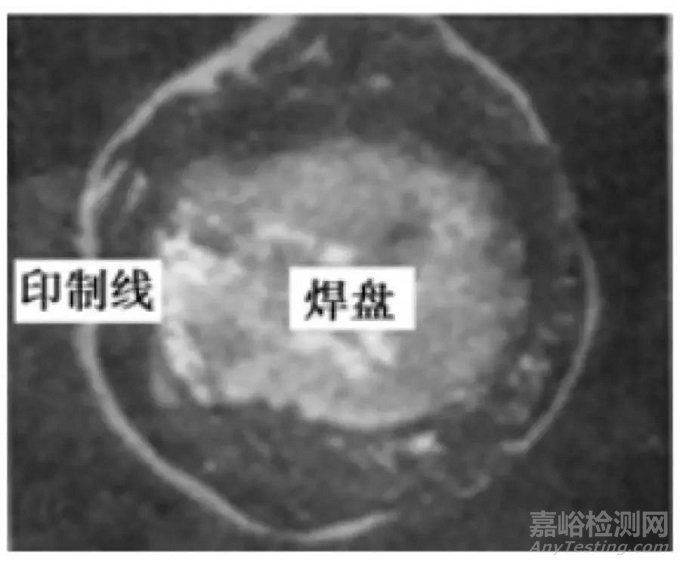

      它是PCB焊盤附近的釬料疲勞失效（見圖7中③）。可以確認的是：裂縫最初出現在PCB導線端頭處焊盤的外邊緣，這個連接區域是由阻焊膜界定的（在焊盤的側壁周圍沒有釬料層）。經染色-剝離失效分析后的失效模式③如圖9所示，其橫截面如圖10所示。若PCB上只有OSP涂層，則不存在界面失效。而對ENIG Au/Ni涂層的 PCB，在焊盤界面上有可能觀察到界面失效。





圖9 失效模式③的斷面染色





圖10 失效模式③的橫截面



（4）失效模式④。



      該模式是在器件界面附近的釬料疲勞（見圖7中④），如圖11所示。在大多數情況下，當器件上的焊盤比PCB焊盤大時，則很少觀察到這種失效模式。而當PCB焊盤尺寸比器件焊盤尺寸大時，則常見。





圖11 失效模式④的斷裂面



      通常失效模式①和②發生在最高應力條件下，模式③和④發生在較低應力條件下。隨著PCB導線尺寸的減小，模式②就更為普遍。另外，如果SMT加工后，PCBA被多次處理過，那么失效模式①和②也容易發生。



2. 彎曲試驗失效機理



      PCB的局部彎曲可能引起蠕變斷裂，蠕變斷裂可能發生在產品工廠組裝后的幾天甚至幾年之后。失效的形成原因是：



（1）安裝結構缺陷。



      造成彎曲也許只是因為一個將PCB固定到機箱上的螺釘，由于張力載荷導致焊點釬料蠕變，在固定螺釘附近的元器件的焊點會逐漸失效并最終斷裂。



（2）按鍵壓力引起彎曲而導致焊點失效。



      PCB彎曲時焊點失效的發生是因為按鍵壓力的作用，大多數產品都是將鍵盤區和PCB上的鍍金部分相聯系。每次，當一個鍵被壓下時，PCB就將會發生變形，變形的幅度和在焊點上產生的應力，取決于產品的整體機械設計。在一個移動電話的壽命期內，由于按鍵導致的PCB彎曲的次數可能會達到幾十萬次。



（3）應力過大產生焊點疲勞失效。



      第三種彎曲失效機理發生在便攜式產品掉到地上時，導致PCB劇烈振動，在元器件焊點上引起應力，嚴重時由于應力過大或焊點疲勞而產生失效。隨著細間距球柵陣列封裝（BGA）和芯片級封裝（CSP）的普遍應用，PCB的彎曲成了便攜式產品可靠性的關鍵因素。因此，人們不得不采用環氧樹脂黏結劑，對上述封裝器件進行底部填充來提高可靠性，抑制焊點失效。
