一、油液中固體顆粒的來源和危害



1、油液中固體顆粒的來源



用油設備系統中的固體顆粒污染物主要來源有五種途徑，一是油液在生產、運輸、儲存和加注過程中帶來的固體顆粒；二是用油系統內部原有的固體顆粒；三是用油系統工作是因部件的磨損等原因產生的顆粒；四是用油系統工作時從外部浸入的顆粒；五是用油系統中潤滑油發生了變化產生的固體顆粒。



2、油液中固體顆粒的危害



（1）對流體裝備的危害



對運動部件容易造成磨損、劃傷、研刮、壓痕等；對伺服閥等精密元件容易堵塞動態間隙造成卡死或增大摩擦，使液壓系統造成突發性失效；對過濾因顆粒沉積濾芯表面而增加流量阻力。簡而言之，容易引起設備各種故障并縮短壽命。



（2）對電器設備的危害



對變壓器油等絕緣油的電氣性能的影響非常明顯，大量的懸浮顆粒在電場作用下規則排列形成導電小橋，會顯著降低油擊穿電壓，影響設備正常性能的發揮或?qū)е率鹿?，超高壓、特高壓電氣設備對其危害更加敏感。



（3）對油液本身的危害



固體顆粒由于尺寸較小，因此他們具有很大的表面積。對于一些活潑性較強的金屬顆粒來說，其能夠催化油液的變質，特別是在有非溶解水存在的情況下，這催化速度更快，從而大大降低油液的使用壽命。



二、油液固體顆粒污染度的測試方法



油液固體顆粒污染度的測試方法目前主要有：自動顆粒計數法、重量法、顯微鏡計數法、自動顆粒計數法、顯微鏡對比法、網式堵塞計數法。



1、各種測試方法的原理



（1）自動顆粒計數測試的遮光原理



自動顆粒計數（APC：automatic particle counters）采用遮光原理進行測試液體的污染度。



遮光原理即當液體中的微粒通過窄小的檢測區時，與液體流向垂著的入射光由于被微粒阻擋而減弱，因此由傳感器輸出的信號降低，這種信號與微粒的截面積成正比，陰影面的大小反應出通過顆粒尺寸大小、顆粒多少。自動顆粒計數儀檢測液體中微粒即依據此原理（圖1、圖2），因此，遮光法檢測液體應透光。

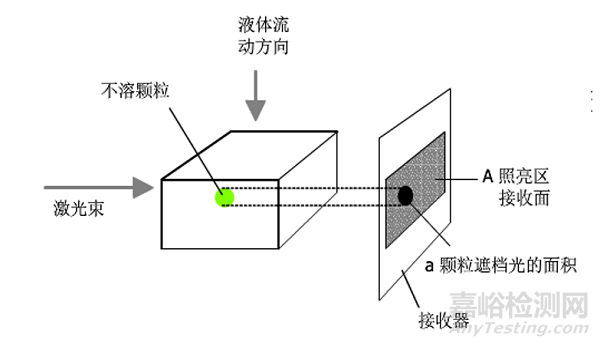

顆粒計數遮光原理示意圖



（2）重量分析法



重量分析法是對通過測量單位體積液體中所含顆粒的重量，從而確定顆粒污染度等級，通常用mg/L（或mg/100mL）表示。其方法是將一定體積液體的顆粒收集在濾膜上，通過稱量濾膜過濾前后的質量差即可測定顆粒含量（圖3）。





ISO 4405要求的濾膜



（3）光學顯微鏡計數法



顯微鏡法是通過濾膜收集單位體積液體中的顆粒，然后通過人工或圖像處理軟件對所含特定尺寸段顆粒數量進行統計從而來確定顆粒污染度等級或進行顆粒分布和污染的研究，通常用個/mL（或個/100mL）表示。顯微鏡法分為光學顯微鏡法和電子顯微鏡法，這里主要介紹光學顯微鏡法（圖4）。



光學顯微鏡是采用微孔濾膜過濾一定體積的樣液，將樣液中的顆粒污染物全部收集在濾膜表面，然后在光學顯微鏡下測定濾膜上顆粒的尺寸并按要求的尺寸范圍計數。計數用的光學顯微鏡要求至少能分辨5μm的顆粒，利用目鏡測微尺或其它測微器測定顆粒的尺寸，由于所測定的顆粒絕大多數形狀不規則，因此測量時取顆粒的最大直徑，即顆粒的最長作為顆粒的尺寸。為便于統計都要規定的一定的濾膜面積為單位面積，通過單位面積的顆粒數計算整個有效過濾面積的顆粒數。





ISO 4407要求的濾膜



（4）顯微鏡對比法



顯微鏡對比法與光學顯微鏡法基本相同，只不過顯微鏡對比法是將過濾樣液制成的樣片（其制備方法與光學顯微鏡法相同）放在專用的顯微鏡下與標準污染度等級樣片（圖5-7）進行對比，而不需進行各種顆粒尺寸計數， 根據顆粒分布確定樣液的污染度等級，即樣液中所含的顆粒濃度。





NAS 4級模板





NAS 6級模板





NAS 9級模板



（5）網式堵塞自動顆粒計數法



網式堵塞自動顆粒計數法是一種半定量分析方法，是通過測定帶有均勻性微孔濾膜或濾網的流量與其兩端壓差特性而工作的。 當被分析的試樣通過濾網時，尺寸大于微孔尺寸的顆粒將被濾網收集，使濾網逐漸堵塞。 若濾網兩端的壓差一定，則試樣通過濾網的流量將隨著濾網的堵塞而逐漸減??；若通過濾網的流量一定，則濾網兩端正的壓差逐漸增大，而濾網流量或壓差的變化與被分析試樣的顆粒數有關。

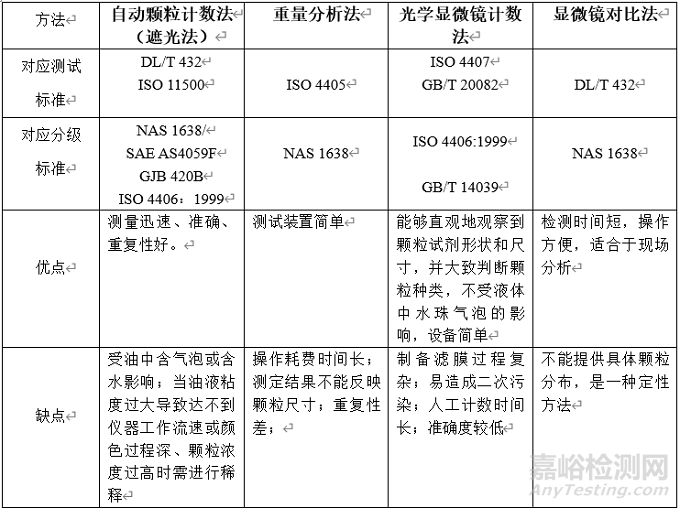

2、各種方法對應的標準及其特點：
