分析實驗室的內部質量控制是實驗室對其測試系統進行的持續的、嚴格的評估和管理，既是實驗室管理體系標準的要求，也是實驗室控制質量風險、尋求改進機會的重要切入點。控制圖是實驗室實施內部質量控制的重要工具。實驗室建立控制圖的常見做法是：① 制備大量的質量控制樣品(以下簡稱為質控樣品)；② 在中間精密度條件下，得出質控樣品的實驗室期望值和中間精密度值；③ 以盲樣的形式，在中間精密度條件下將質控樣品插入樣品檢測序列中進行測試；④ 將測試結果標注在質量控制圖上，并根據預設的控制限對測試系統進行控制和評價。
國家燃料油質量監督檢驗中心在使用控制圖技術的過程中發現：① 質控樣品的賦值工作耗時、費力；② 實驗室需要制備、儲存大量的質控樣品，并且需要監控其均勻性和穩定性，增加了實驗室的負擔；③ 有限的質控樣品很難充分涵蓋實驗室的工作范圍，降低了質量控制工作的效果。鑒于此，有必要建立一種賦值明確、組成豐富，以及能夠避免制備、儲存大量質控樣品且操作簡單的質量控制方法。
留樣再測是傳統的質量控制手段，實驗室在預設的時間、再現性條件下對保留的樣品進行再次測試，依據兩次結果的差值可判斷測試系統是否滿足標準的相應要求，操作簡便.但是尚未見到利用留樣再測數據建立分析測試系統控制圖，進而對分析測試系統進行持續、定量化的管理工作的相關報道。來自中石化(洛陽)科技有限公司的李懌、賈苒等研究人員
以石油產品十六烷值的測試為例，探討了使用留樣再測數據建立實驗室質量控制圖的方法。
01、方案設計
1.1 測試結果的組成分量
測試系統的基本屬性包括可重復性、再現性、線性、偏差、穩定性、一致性和分辨率，這幾個屬性互有關聯，線性和分辨率主要在檢測標準建立的過程中考慮，一般不作為實驗室質量控制工作的關注點。
重復性和再現性分別描述了在不同條件下測試單個對象時結果的變化，一致性是重復性隨時間的變化。在實驗室質量控制工作中，更關心實驗室精密度，它包括了測試系統長期操作中遇到的所有波動的來源，其值滿足正態分布。質量控制工作的一個主要任務是識別并控制實驗室精密度，單次測試時用εsite表示。
偏差是測試系統得到的測試對象的總體平均值與可接受參考值或標準值(μ)之間的差異，用εbias表示。穩定性是測試系統偏差隨時間變化的度量，隨著時間的延長，通常表現為偏差單向擴大(漂移)，或偏差波動范圍增加。實際工作中，偏差的變化模型可能會比較復雜，但是在質量控制工作中只需要識別偏差并加以控制，可以簡化為公式(1)的形式：
因此，一個樣品的第i次測試結果xi可以用公式(2)表示：
實驗室的質量控制工作的主要內容就是對公式(1)和公式(2)的各分量進行識別和控制。如運用單個觀測值的控制圖(以下簡稱I 圖)對εsite進行控制和評估；通過指數加權移動平均(EWMA)圖或累積和(CUSUM)技術對漂移進行識別；當質量控制樣品能夠充分涵蓋實驗室的檢測范圍，且能夠得到可接受參考值時，也可以對常數項A 進行有效的識別和控制，但是在控制圖的常規應用中，實驗室能夠得到的只是質控樣品的實驗室期望值，該值是常數項A和可接受參考值的合成，實驗室需要通過參加能力驗證活動等手段對其進行管理。
1.2、留樣再測結果的組成分量
實驗室進行項目x的第j次留樣再測時，得到兩個測試結果xj,1和xj,2，此時：
公式(7)構建了一個期望值為零、包含了測試系統可能的漂移信息及實驗室精密度合成信息的數學模型，實驗室可以依據這個模型對分析測試系統開展質量控制工作。
成品油檢測實驗室的留樣一般有相對固定的時間，這時：① 當兩次測試之間未發生漂移，則k為零，留樣再測結果只與實驗室精密度及其變化相關，可以使用EWMA/I 圖進行表征、控制；② 當漂移在第一次測試時已經發生,則Δtj為常數，實驗室可以通過CUSUM 技術對系統均值為零的假設進行統計分析，從而對漂移分量識別和控制；③ 當漂移在兩次檢測之間發生時，Δtj隨檢測時間變化，此時k·Δtj項表現為傳統意義的“漂移”，可以使用EWMA/I 圖進行表征、控制，以便于加強對漂移識別的靈敏度，也可以使用CUSUM 技術進行識別。
02、結果與討論
2.1 質控樣品的代表性
利用質控樣品進行實驗室質量控制工作可以理解為一個通過抽樣表征測試系統運行狀況的過程，因此選擇的質控樣品應盡可能接近實驗室當期檢測樣品的實際情況，這對大量采用模擬方法進行復雜混合物檢測的石油實驗室尤其重要。

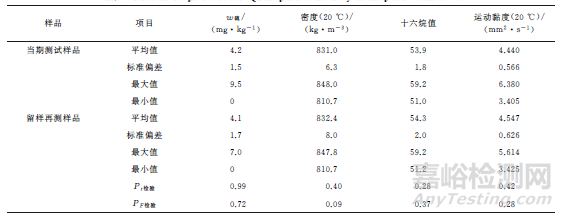

國家燃料油質量監督檢驗中心于2019年7月至11月從實驗室的保留樣品中隨機選擇了24個樣品進行了再測工作，再測的時間間隔為3~4個月，表1是再測樣品與實驗室同期檢測樣品典型性質的統計分析。
表1. 質控樣品部分性質與實驗室同期檢測樣品的統計比較
由表1可知：所選樣品的各項指標與當期測定樣品的有較好的一致性，其平均值、標準偏差沒有明顯的區別，t檢驗和F檢驗的概率遠高于0.05的要求，說明所選樣品能夠代表實驗室當期的檢測情況。
十六烷值是表征柴油在壓燃式發動機中著火性能的指標，是柴油的核心指標之一，同時也是柴油質量升級工作的主要瓶頸之一，本工作選擇以十六烷值項目為對象進行研究。
2.2 實驗室精密度的評估與控制
在十六烷值檢測項目中，測試結果的精密度要求隨測定值的不同而變動，為使不同結果能夠在一張控制圖上進行比較，需要對結果進行標準化處理，同時為方便進行不確定度的評估，轉化為標準偏差的倍數為宜：

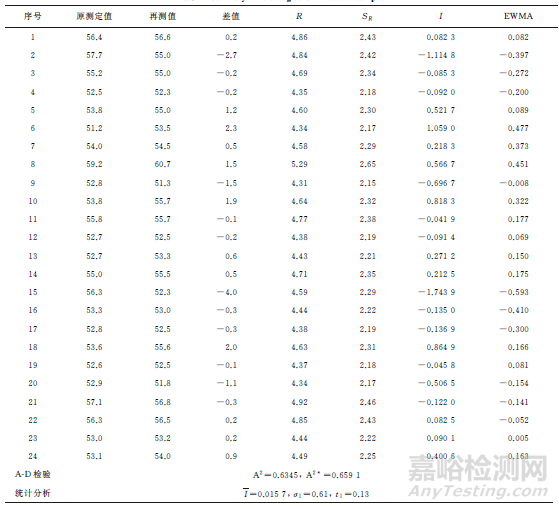

表2是24個再測樣品的數據匯總及簡單的統計描述。
表2. 留樣再測數據匯總
由表2可見：對I值進行Anderson-Darling(A-D)檢驗的統計量A2∗和計算A2∗的過程值A2分別為0.6591和0.6345，均小于1，表明I的分布符合正態性假設，滿足獨立性要求且具有足夠的分辨率，可以進行下一步工作。
采用t檢驗法，對I是否滿足期望值為零的假設進行了檢驗，所得的t 值為0.13，低于自由度為23時的臨界t值，說明測試系統滿足留樣再測差值為零的假設。對表2的數據與實驗室前期的質量控制數據進行了F檢驗，所得的檢驗值為1.18，低于自由度為23/29時的臨界值，說明測試系統的運行無顯著變化，同時也說明應用留樣再測數據對測試系統進行質量控制的效果與其他常用方法一致。
圖1是附加了EWMA值的I 圖，I 圖的控制
線(CL)值、警告線(WL)值和EWMA 值的控制線(CLλ)值分別按公式(9)~(11)計算：
由圖1可知：十六烷值分析測試系統運轉正常，未出現超出上下控制限的現象以及NB/SH/T 0843—2010判定系統失控的4種情況中的任何一種，但是在第15次測定時，出現了超出警告限的現象，繼續觀察后系統恢復穩定，判定為系統正常的波動，因此不作處理。從CLλ線可見：測試系統沒有出現違反EWMA 準則的情況，說明系統沒有在留樣的首次測定后出現可識別的系統漂移。
2.3 累積和技術的應用
當系統漂移在留樣的首次測定之前已經發生時，由于成品油檢測實驗室的留樣一般有相對固定的時間，表征漂移的kΔti項近似為定值，應用EWMA/I圖無法有效識別測試系統的微小漂移，而應用CUSUM技術能夠較好地解決上述問題。CUSUM圖通過繪制樣本值與目標值偏差的累積和，直接將所有信息合并到樣本值序列中，設計參數Ci按公式(12)計算：
將公式(7)和公式(12)應用于留樣再測時得到：
即CUSUM技術的應用將系統的微小漂移進行了累加，當累加的次數足夠多時，就能有效識別分析測試系統的微小漂移。
CUSUM技術的應用有表格法和V-mask法兩種方式，二者在本質上是一致的。雖然V-mask法有形象、直觀的優點，但是表格法便于計算機的應用且可以方便地追溯問題的起點，因此選擇表格法處理數據。表格法定義了統計量Ci＋ 和Ci－：

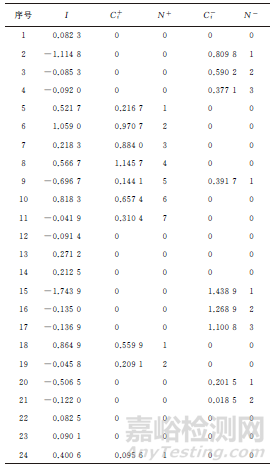

其中K為參考值，通常在目標值μ0和失控值μ1之間，一般取實驗室中間精密度的倍數。當統計量Ci＋和Ci－超出判定區間H 時，考慮測試系統運行失控。h和f是判定規則參數，它們的選擇與實驗室確定的臨界值、平均運行長度等因素有關，本文選擇可以更快檢測出異常的CS2方案，即h＝3.5，f/２＝0.5，此時平均鏈長為140~200，臨界漂移介于0.75σsite和1.5σsite之間。表3是應用CUSUM表格法的數據匯總。
表3. CUSUM計算數據匯總
由表3可知，Ci＋及Ci－均未出現超出判定區間H的情況，說明系統運行正常，沒有可以識別的漂移發生。
留樣再測結果的組成分量的分析表明：留樣再測的結果包含了測試系統可能的漂移信息和實驗室精密度的合成信息。實驗室將EWMA/I 圖法與CUSUM技術結合可以識別系統出現的各種異常，從而對其進行持續、定量化的管理。
本工作利用留樣再測數據建立測試系統質量控制體系的方法，很好地解決了實驗室應用控制圖技術時遇到的質控樣品制備、保存、賦值困難，以及質控樣品制備中銜接等問題，同時具有簡單實用、樣品代表性強、實驗室負擔低的優點。與常規質量控制方法一樣，留樣再測法不能識別偏倚，實驗室應結合能力驗證、使用核查標準物質等方法對偏倚進行識別和控制。
作者：李懌，賈苒，呂大偉，白正偉
單位：中石化(洛陽)科技有限公司
來源：理化檢驗化學分冊
