電子上消化道內窺鏡一般在醫院內鏡室使用，通過口腔或鼻腔進入人體消化道，對預期區域或部位進行照明并于體外成像以供觀察和診斷，結合手術器械可進行內鏡手術和治療。
一、電子上消化道內窺鏡的結構與工作原理
1.電子上消化道內窺鏡的結構
電子上消化道內窺鏡為軟性電子內窺鏡，一般為直視型（視向角為0度），鏡體由頭端部、彎曲部、插入部（也稱作主軟管）、操作部及連接部組成，產品組成中可包括與之連接、組裝的附件，例如吸引按鈕、送氣/送水按鈕等。使用前，將按鈕安裝到電子上消化道內窺鏡上，通過連接部插頭將內窺鏡與內窺鏡冷光源及圖像處理裝置連接。產品外觀結構示意圖如下圖所示。

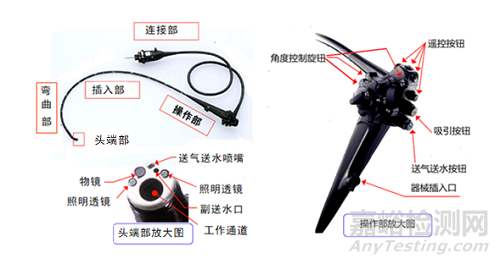

圖1.電子上消化道內窺鏡產品外觀結構示意圖
2.電子上消化道內窺鏡的工作原理
電子上消化道內窺鏡成像系統一般包括內窺鏡、圖像處理裝置、內窺鏡冷光源、顯示器和其他輔助設備（見圖2）。內窺鏡冷光源發出的光通過光導接頭導入內窺鏡內，經過照明光纖和照明透鏡，照射到黏膜上。頭端部的圖像傳感器（CCD或CMOS）將接收到的黏膜反射光信號轉換為電信號，通過電纜線傳輸?shù)綀D像處理裝置，圖像處理裝置接收來自內窺鏡的圖像信號并轉換成影像信號，最終呈現在顯示器的屏幕上。成像流程圖請參見圖3。

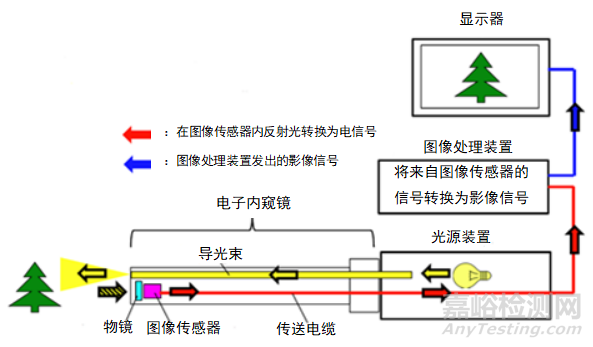

圖2. 電子上消化道內窺鏡成像系統
圖3.內窺鏡成像流程圖
二、電子上消化道內窺鏡的研發實驗要求
1.產品性能研究
應說明申報產品功能性能指標確定的依據，如性能指標相比已上市的產品做出改進，應詳細說明改進是如何實現的。例如已上市產品視場角一般為120度，如果申報產品視場角為140度，應詳細說明是如何獲得更大的視場角，是通過設計改進、原材料更換、還是因為生產工藝改進或試驗方法更改等。產品技術要求中除了中心分辨率還應有邊緣分辨率的要求，從而避免企業盲目追求更大的視場角。且為了保證產品質量的一致性和穩定性，視場角允差應有上下限，而不是上限不計。
2.生物相容性評價研究
應對最終產品中與患者和使用者直接或間接接觸的部分進行生物相容性評價，一般包括彎曲部氟橡膠、環氧樹脂、氟樹脂、等，插入部的氟樹脂或聚氨酯等、頭端部的醫用不銹鋼、醫用聚苯砜、聚醚醚酮、聚砜、醫用硅膠等，鏡頭部分的玻璃、藍寶石等，工作通道、送水管道的醫用聚四氟乙烯和/或不銹鋼等，送氣送水按鈕等。如應用了新的材料，建議詳述其理化性能和生物學特性。如在說明書中明確“使用者需佩戴手套操作”，可不對使用者接觸的部分進行生物相容性評價。
電子上消化道內窺鏡進入人體自然腔道，預期與人體黏膜組織接觸。但考慮進行電子鏡檢查和治療的患者可能存在黏膜組織破損或者出血等情形，產品屬于接觸損傷表面的器械，按照GB/T 16886.1標準的要求，對與患者接觸部分的材料的生物相容性進行評價研究建議至少考慮以下方面的要求：細胞毒性、致敏、皮內反應，并按照《關于公布醫療器械注冊申報資料要求和批準證明文件格式》（原國家食品藥品監督管理總局2014年第43號公告）附件4中五（二）的要求給出注冊申報資料。如開展了生物學試驗，應對開展的生物學試驗及試驗結論進行概述；如豁免生物學試驗，可參考《關于印發醫療器械生物學評價和審查指南的通知》（國食藥監械〔2007〕345號）中的附件2出具評價報告。
生物相容性評價研究應重點關注以下方面：
（1）生物相容性評價應對最終產品中與患者和使用者直接或間接接觸的材料進行評價，不宜對原材料進行評價，應考慮其可能的相互作用，且部分材料生產加工過程可能引入或產生新的物質、或改變材料的性質，從而影響材料的生物相容性結果。如器械不能以整體用于試驗時，應選取最終產品中各種材料有代表性的部分按比例組合成試驗樣品。
（2）生物相容性評價中涉及生物學試驗的，其生物學試驗報告由申請人在申請注冊時作為研究資料出具。生物學試驗報告應體現產品名稱和型號，與申報產品對應。如生物學評價研究資料中使用其他產品的生物學試驗報告，應就生物學試驗產品與申報產品的差異性（原材料及來源、生產工藝、消毒滅菌工藝等）對生物相容性的影響進行評價，如評價資料不足以證明申報產品的生物相容性，應當考慮重新開展生物學評價。
（3）生物學試驗樣品應按照說明書規定進行再處理后進行試驗，如有多種再處理方式，則每種方式均應進行試驗。部分軟式內窺鏡采用液體化學試劑浸泡進行清洗、消毒、滅菌，化學試劑的殘留可能影響生物相容性結果。試驗應是在最不利情況的情況下進行（最長的浸泡時間、最高的化學試劑濃度、最短的沖洗時間等），并考慮實際使用對鏡子的影響（使用后的鏡子可能比新鏡子有更多的化學試劑殘留）。
（4）材料名稱相同并不代表材料相同，除非來自同一供應商（即材料的生產商，而非經銷商或代理商）。不同的供應商材料的配方可能存在差異 。
3.消毒滅菌研究
電子上消化道內窺鏡通過自然腔道進入人體，如果僅與完整黏膜相接觸而不接觸破損黏膜，可對內窺鏡進行高水平消毒。應明確消毒工藝（方法和參數），給出消毒工藝確定依據，證明消毒工藝可達到高水平消毒的效果。如果消毒使用的方法容易出現殘留，應當明確殘留物的信息及采取的處理方法，并出具研究資料。
內窺鏡在使用中有可能接觸破損黏膜，特別是用于手術的內窺鏡，一旦被微生物污染，具有極高感染風險，用戶在每次使用前后應徹底清潔并對其進行消毒滅菌。申請人應當明確推薦的滅菌工藝（方法和參數），并進行滅菌耐受性研究。如果消毒滅菌使用的方法容易出現殘留，應當明確殘留物的信息及采取的處理方法，并出具研究資料。如申請人未出具滅菌工藝，應限定產品僅可與完整黏膜接觸，并在說明書中明確“如接觸破損黏膜，應在使用后作報廢處理”。
產品使用及再處理都會給產品帶來磨損及微量污染物的累積，建議測試消毒、滅菌前進行模擬使用，如模擬臨床使用、清潔、高水平消毒、烘干、滅菌等一系列過程。如有多種消毒滅菌工藝，應針對每一種工藝給出相關的研究資料。如果有多種滅菌工藝且未進行交叉驗證的，說明書中應提示“未對交叉滅菌的風險進行評估，建議使用過程中不更換滅菌方式”。
4.產品使用期限研究
內窺鏡的使用期限，是指在正常的使用、維護和保養情況下，產品的性能、安全能夠符合預期的最長使用時間。內窺鏡中電子元器件以及材料的老化、操作使用磨損（彎曲部彎折、連接部的插拔等）、消毒滅菌劑的腐蝕等均影響內窺鏡的使用期限。申請人可從使用頻率、消毒滅菌以及老化等方面對使用期限影響因素進行綜合分析評估，參考《有源醫療器械使用期限注冊技術審查指導原則》進行使用期限的驗證，證明在申請人聲稱的使用期限內產品性能和安全仍符合預期的要求。
5.包裝研究/環境試驗
應進行環境試驗研究和包裝研究，對包裝和產品進行模擬試驗，模擬在貯存和運輸過程中，遇到極端情況時，例如環境（溫濕度、氣壓等）變化、跌落、振動、加速度等，產品不會發生性能、功能改變，包裝系統具有保護產品的能力。經過模擬試驗后，觀察包裝外觀是否有不可接受的異?，F(xiàn)象，對產品進行性能功能測試，證明運輸和環境測試后產品能夠保持其完整性和功能性。
6.軟件研究
內窺鏡如含有軟件組件，應按照《醫療器械軟件注冊技術審查指導原則》的要求給出軟件相關的資料，包括驗證、確認報告。
7.產品技術要求
應按照《醫療器械產品技術要求編寫指導原則》編寫產品技術要求，通常應包括光學性能、機械性能、化學性能、電氣安全、電磁兼容等指標。
光學性能包括視場角、中心角分辨力（參考YY0068.1的4.3.1.1）和邊緣角分辨力（參考YY0068.1中4.5.2.1中邊緣的界定為Wp的90%視場處）、景深、畸變、色彩還原性、照明鏡體光效、亮度響應特性、信噪比、空間頻率響應、靜態圖像寬容度等；
機械性能包括尺寸、外觀、操控性能、吸引和送氣送水性能、彎曲性能、密封性能、與附件配合的性能等，化學性能主要包括插入部分表面聚合物材料的溶解析出物的要求，電氣安全包括GB9706.1和GB9706.19，電磁兼容包括YY0505的要求。同時產品技術要求中應給出產品結構示意圖和與患者接觸部分的材料。
三、相關標準
《關于印發醫療器械生物學評價和審查指南的通知》（國食藥監械〔2007〕345號）
GB/T 16886.1《醫療器械生物學評價》
GB9706.1《GB 9706.1-2016 醫用電氣設備 第1部分：安全通用要求》
GB9706.19《GB 9706.19-2000醫用電氣設備 第2部分:內窺鏡設備安全專用要求》
YY0505《YY0505-2017醫用電氣設備電磁兼容要求和試驗》
四、主要風險
電子上消化道內窺鏡主要的風險包括能量危害、生物學危害、環境危害、與使用有關的危害、功能失效及老化有關的危害等，具體危害如下：
1.能量危害
（1）電能危害
與圖像處理裝置、冷光源等有源醫療器械連接使用時可能對使用者、患者產生電擊危害。
（2）機械能危害
①當插入管外表面有毛刺、破損時，使用該產品進行檢查可能劃傷患者內腔，造成患者受傷、出血。
②當彎角操縱系統失效時，可能使彎角部彎曲后無法還原，造成退鏡困難或使患者受傷。
③送水送氣時壓力過大或吸引時負壓過大，靠近患者黏膜操作時，可能導致患者黏膜受傷。
（3）熱能危害
與圖像處理裝置、冷光源等連接使用時可能超溫，對使用者、患者產生灼傷或燙傷危害。
2.生物學危害
（1）生物相容性危害：與患者接觸的材料生物相容性不好，患者使用后可能出現細胞毒性、刺激和致敏反應危害。
（2）溶解析出物危害：內窺鏡與患者接觸部分使用的聚合物材料溶解析出物有害物質超標，可能使患者產生不適或毒性反應危害。
（3）交叉感染危害：內窺鏡在使用前后，不按規范嚴格的清洗、消毒和滅菌，或者推薦的清潔、消毒和滅菌方法不合理，可能導致污染物或細菌殘留，對患者產生交叉感染的危害。
3.環境危害
（1）電磁危害：產品電磁屏蔽、濾波和接地設計以及抗干擾設計不充分，可能導致設備對外界電磁輻射超標或設備受外部電磁干擾出現工作異常。
（2）與運輸、儲存和運行偏離預定的環境條件、意外的機械破壞有關的危害：如果內窺鏡包裝設計不合理、未按要求包裝運輸，或貯存環境不滿足要求，或使用時發生摔打、跌落和碰撞，可能造成內窺鏡損壞或性能變差。
（3）與溢流、泄漏及進液有關的危害：如果內窺鏡密封性不好，可能進液造成圖像霧層性能下降或產品損壞。
（4）環境污染危害：使用說明書未對到達使用期限后廢棄處置進行規定，用戶處置可能造成環境污染危害。
4.與內窺鏡使用有關的危害
（1）與標簽、標記有關的危害
①標簽上警告、禁止等標識不充分、不清晰或不符合標準要求，控制按鍵/按鈕標識不清晰或不易辨認，可能造成用戶誤操作等危害；
②內鏡上標簽、絲印不耐受浸泡，標簽上文字、絲印油墨或標簽脫落，信息無法識別，可能造成用戶誤操作等危害。
（2）與說明書有關的危害：
①說明書中沒有產品安裝有關的信息或相關警告等，可能導致錯誤安裝造成產品損壞等危害。
②說明書中沒有使用人員的資質說明，被未經培訓或非專業人員使用，可能導致誤操作造成設備損壞或患者受傷等危害。
③使用說明書沒有指出兼容的主機型號和其他配套設備；說明書中未包含安裝內窺鏡各附件的使用說明等，可能導致內窺鏡不能正確連接造成設備無法正常工作。
④使用前檢查規范不充分，如未說明必須檢查內窺鏡外表面、密封性、成像功能、送水送氣等性能是否良好，檢查與吸引泵等配用器械連接工作是否正常等內容。
⑤使用前后的清洗、消毒和滅菌方法不規范或不充分，可能導致消毒滅菌不徹底，對患者造成交叉感染等危害。
（3）合理可預見的誤用危害：
①在清洗和浸泡消毒滅菌前，未測試鏡子密封性，可能導致鏡子內部進液，造成設備損壞。
②當內窺鏡彎曲部大角度彎曲時，插入或抽出活檢鉗等附件過度用力，或者活檢鉗、抓鉗等附件在未伸出工作通道或未在內窺鏡視場內就打開，可能損傷內窺鏡工作通道或使患者受傷。
5.與功能失效、不當?shù)木S護及老化有關的危害
（1）與功能失效有關的危害
①光學性能不良，視場角、分辨率、景深范圍、畸變等光學性能不符合標準要求，導致光學性能不能達到使用要求，可能造成延誤診療或誤診等危害。
②畸變太大，影響臨床使用，可能導致診查和/或手術中方位混淆、感覺丟失、判斷失誤等風險。
③顏色分辨能力和色還原能力不良，可能導致腔內顏色接近、變化細微的組織不能區分，病灶不能識別或判斷錯誤，造成誤診或手術錯誤的風險。
④照明光分布和邊緣均勻性不良，可能導致成像不良，臨床灰階識別困難不易診斷或手術失誤；受輻射區域組織局部過熱，可能存在組織烘干或灼傷的潛在危險。
⑤像面邊緣光強與中心光強的分布不良，可能導致腔內邊緣組織無法識別診查或視場中心光能過大產生眩光/中心光亮飽和導致關健區域觀察失效的臨床風險。
⑥照明光路自身的缺陷如光纖疏松或斷絲引起的光能不足；光纖端面異物或雜質引起的損耗發熱，可能導致照明光路導光纖燒壞，從而導致光能不足，可能造成患者延誤診療；頭端照明組件發散角不足及照明光譜紅外線波段過高會導致出光口光能過高，從而引起與出光口接觸的組織過熱熾傷。
⑦機械性能不良，尺寸、表面安全性能、吸引性能、彎曲操縱系統、密封性、附件配合性能不符合標準要求，導致機械性能不能達到使用要求，可能造成患者延誤診療、腔內劃傷等危害。
⑧彎曲操縱系統的最大破壞強度限值未考慮操作者的施力程度，可能導致彎曲操縱系統容易損壞，內鏡檢查或手術時插入人體部分失控、某形狀下僵住或手術孔道內器件鎖死，甚至可能破壞外層膠皮，造成患者延誤診療、腔內劃傷等危害。
⑨內窺鏡內部鉗道管、蛇骨等部件材質質量、尺寸配合等設計不合理，未考慮使用時的應力集中效應等，可能導致鉗道管內部管路局部過度磨損、應力變形、蛇骨出現脫節損壞甚至斷裂，造成患者延誤診療、腔內劃傷等危害。
⑩彎曲操控機構的耐久性不良，可能導致彎曲操控機構的活節點疲勞破壞而斷裂、拉伸鋼絲焊接部疲勞破壞脫離、拉伸鋼絲表面磨損而摩擦系數增大又導致焊接部拉應力增大而加速疲勞破壞，拉伸鋼絲表面過度磨損處應力集中縮徑或斷絲（多束時）增大變形直至斷裂，造成患者延誤診療、腔內劃傷等危害。
?外膠皮的耐久性不良，外膠皮自身的老化發脆使表面硬化、起邊或棱毛疵直接損傷組織，多次彎曲的疲勞破壞而損傷密封性，造成設備損壞、患者延誤診療、腔內劃傷等危害。
?插入頭端部膠接的耐久性不良，頭端座與光學鏡片和鉗道膠接處的膠接材料因長期重復清洗、消毒滅菌浸泡和老化，出現密封不良，造成設備損壞等危害。
?內窺鏡內部信號線可能因彎曲或扭轉、嚴重的機械碰撞或其他因素發生斷裂、失去信號傳輸功能，導致圖像異常故障、患者延誤診療等危害。
?內窺鏡材料對消毒劑耐受性不好，在重復消毒或滅菌后損壞，插入人體部分密封不良而帶來電擊、感染、生物毒性等危險，或與人體接觸部分材料發生化學變化導致生物毒性。
（2）與不當?shù)木S護有關的危害：
①如內窺鏡的清洗、消毒和滅菌及儲存等維護保養不規范或維護不當，可能會導致內窺鏡性能下降，造成設備損壞或患者延誤診療等危害。
②如內窺鏡被非專業人士維修或更換不合適的部件，可能會導致內窺鏡性能下降，造成設備損壞或患者延誤診療等危害。
（3）與老化有關的危害
①外膠皮、彎曲操縱部件和電子圖像部件等老化，可能會出現密封性能不良、操縱性能下降或圖像清晰度性能下降，造成設備損壞或患者延誤診療等危害；
②未規定內窺鏡的使用期限或重復消毒滅菌次數，內窺鏡超期使用，可能使臨床使用風險增加。
