電動氣壓止血儀適用于四肢手術中，電動氣壓壓迫阻斷止血類設備，為二類醫療器械。



一、電動氣壓止血儀的結構與工作原理



1.電動氣壓止血儀的結構



電動氣壓止血儀產品一般由主機和氣壓止血帶組成。主機一般由開關電源、控制電路、顯示器、壓力傳感器、微型氣泵、充放氣電磁閥、軟管連接座、內部可充電電源、外殼和其它相關選配件等組成。氣壓止血帶作為耗材配套使用。如下圖所示：

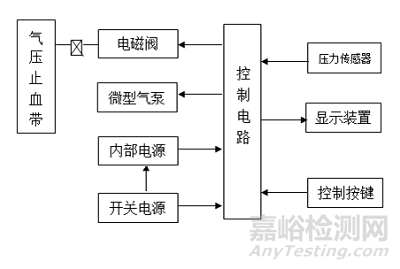

圖1. 電動氣壓止血儀的結構框圖申報產品的主機組裝示意圖



2.電動氣壓止血儀的工作原理



氣泵輸出氣體壓力，經充氣電磁閥及軟管連接座，將氣壓能量傳輸給氣壓止血帶。氣壓止血帶充氣后，對人體四肢肢體產生一定的氣體壓力，從而阻滯四肢血液流動。



壓力傳感器應監測供給氣壓止血帶的氣壓數值，并通過控制電路及充放氣電磁閥，實現壓力的精確控制和工作氣壓的穩定作用。工作原理如圖2所示。

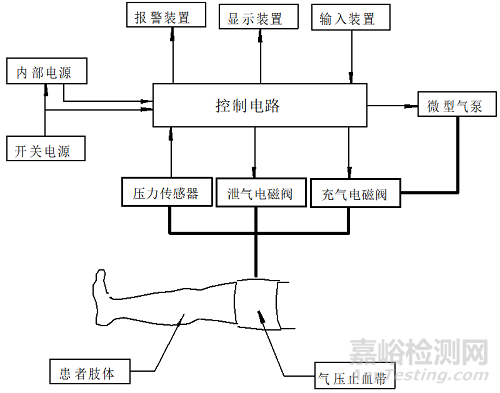

圖2. 電動氣壓止血儀的工作原理示意圖



二、電動氣壓止血儀的研發實驗要求



1. 產品性能研究



應當進行產品性能研究以及給出產品技術要求的研究和編制說明，包括功能性、安全性指標（如電氣安全與電磁兼容、輻射安全）以及與質量控制相關的其他指標的確定依據，所采用的標準或方法、采用的原因及理論基礎。如對于產品的充氣范圍最大值，應給出確定的依據。



2. 生物相容性評價研究



應對成品中與患者和使用者直接或間接接觸的材料的生物相容性進行評價。



生物相容性評價研究應當包括：生物相容性評價的依據和方法；產品所用材料的描述及與人體接觸的性質；實施或豁免生物學試驗的理由和論證；對于現有數據或試驗結果的評價。



3. 滅菌和消毒工藝研究



（1）產品中所有生產企業滅菌部分：若適用，應明確滅菌工藝（方法和參數）和無菌保證水平（SAL），并給出滅菌確認報告。



（2）終端用戶滅菌：若適用，應明確推薦的滅菌工藝（方法和參數）及所推薦的滅菌方法確定的依據；對可耐受兩次或多次滅菌的產品，應當進行產品相關推薦的滅菌方法耐受性的研究。



（3）殘留毒性：如滅菌使用的方法容易出現殘留，應明確殘留物信息及采取的處理方法，并出具研究資料。



（4）終端用戶消毒：若適用，應明確推薦的消毒工藝（方法和參數）以及所推薦消毒方法確定的依據。



4. 產品有效期和包裝研究



有效期的確定：若適用，應當給出產品有效期的驗證報告，可參考《有源醫療器械使用期限注冊技術審查指導原則》。



包裝及包裝完整性：在宣稱的有效期內以及運輸儲存條件下，保持包裝完整性的依據。



5. 軟件研究



產品結構組成中若包含作為醫療器械組成部分的軟件，應按照《醫療器械軟件注冊技術審查指導原則》的要求出具一份單獨的醫療器械軟件描述文檔，內容包括基本信息、實現過程和核心算法三部分內容，詳盡程度取決于軟件的安全性級別和復雜程度。同時，應出具關于軟件版本命名規則的聲明，并明確軟件完整版本的全部字段及字段含義，確定軟件的完整版本和發行所用的標識版本。



產品若符合《醫療器械網絡安全指導原則》中的適用情形，應給出網絡安全描述文檔，并在產品技術要求中規定相應的性能指標。



6.主要性能指標



6.1．工作條件



6.1.1 正常工作環境條件

申請人應規定環境溫度、相對濕度、大氣壓力等信息。



6.1.2 網電源供電設備的電源電壓、頻率、電源電壓適用范圍。



6.1.3 電池供電設備中充電電池的輸出電壓和工作電流、帶載連續工作時間和充電電流。



6.1.4 若包含氣壓止血帶，應明確主要材質。



6.2．性能指標



6.2.1外觀與結構要求

（1）電動氣壓止血儀表面應光潔、不得有鋒棱、毛刺、破損和變形。

（2）電動氣壓止血儀控制面板或顯示器上文字和標志應準確、清晰、規范。

（3）電動氣壓止血儀的控制和調節機構應靈活可靠，軟管與主機的連接應可靠、無松動。

（4）連接氣管應塑化均勻，無裂縫、無扭結。

（5）應有mmHg或kPa的計量單位顯示方式。



6.2.2充氣壓力要求



（1） 充氣壓力范圍

申請人應明確充氣壓力范圍。



（2）充氣壓力顯示值最大允許誤差

電動氣壓止血儀充氣壓力最大允許誤差應不大于8mmHg（或1kPa）。



（3）充氣壓力顯示分辨率

若以kPa為單位進行顯示，不低于1kPa。若以mmHg為單位進行顯示，鑒于當前顯示器的顯示方式，不低于5 mmHg。



（4）壓力穩定范圍

產品運行穩定后，載體上的壓力應穩定在設定壓力的±1kPa（±8mmHg）范圍內。



（5）壓力穩定抗擾度

因系統合理范圍的氣密性或因外部擾動導致系統失衡后，在指定時間內止血壓力應能達到失衡之前的壓力設定值。例如：指定時間可定為10s。



6.2.3計時功能



（1） 加壓時間設定范圍

加壓時間應可調節，設定范圍應不超過240 min。



（2）計時顯示及誤差

設備應具有計時或倒計時的顯示功能。計時誤差應不大于30s。



（3）止血總時間計時功能

電動氣壓止血儀在充氣工作狀態下，應有一個不受到報警時間影響的連續計時的功能，以提示實際手術中已經充氣的時間。該連續計時功能在放氣開始時才能停止繼續計時，并將保留和顯示該次手術充氣實際時間，直到下次充氣工作開始。



6.2.4充氣源的要求



（1）充氣

應明確充氣源的充氣性能，可以采用在指定時間內使容器的壓力達到指定數值的方式表示。如在10s內提供足夠的空氣使得200cm3 （12立方英寸）的容器內的壓力達到40kPa （300mmHg）。



（2）泄壓功能

應在說明書中規定產品的泄壓模式。產品可包含手動放氣的功能。



（3）漏氣

應明確產品的防漏氣性能，可以采用指定時間內，某個容器的壓力下降不超過指定幅度的方式表示。



6.2.5氣壓止血帶和氣體管路



（1）氣壓止血帶基本信息

申請人應明確接口形式、規格/尺寸。



（2）使用要求

若是一次性使用，采用無菌包裝，應明確滅菌方式、殘留量（若適用）、無菌包裝的要求。若是可重復使用，應明確可重復使用的次數。



（3）最大耐受壓力

氣壓止血帶及氣體管路應能承受的內部壓力應不小于產品預期使用的最大壓力或申請人宣稱的壓力。



（4）導氣連接管接口

申請人應明確導氣連接管的接口類型。



（5）接口力學性能

申請人應規定產品各連接處應能承受的最小靜拉力。



（6）系統漏氣

應規定電動氣壓止血儀整個系統的漏氣速率。



6.2.6提示/報警功能



（1） 正/倒計時報警功能

設備應具有正/倒計時報警功能，在運行至預設定的時間后，設備會發出聽覺報警。



（2）壓力報警

設備在運行中，在氣壓止血帶中的壓力偏離壓力設置值且持續指定時間以上，設備應有聽覺和視覺報警。



（3）內部電源低電量報警功能

設備在使用內部電源運行時，內部電源剩余電量低于申請人指定值時應具有視覺和聽覺的報警功能。



（4）其它故障報警

若設備運行中，出現影響術中止血的故障，應具有聽覺報警。



（5）氣壓止血帶加壓狀態提示

當設備對氣壓止血帶進行加壓和氣壓止血帶處于保持加壓狀態時，應有加壓狀態提示。



6.2.7 移動性能（若適用）



若產品具有移動支架，則



a）申請人應規定設備在平坦的水泥地面上的制動力大小。

b）設備在平坦的水泥地面上移動，申請人應規定啟動推（拉）力大小。



6.2.8自動診斷和校準檢查功能



系統主機在每次開機后，將自動進行內部診斷和校準檢查，校準檢查完成后，顯示屏的袖帶壓力和止血時間顯示塊中均顯示“0”。



6.2.9雙通道型號的功能要求



a）雙通道主機控制器的壓力、時間的參數應能獨立設置。

b）雙通道主機控制器的充、放氣應能獨立控制。

c)雙通道主機控制器的報警、提示功能應能獨立控制。



6.2.10意外斷電



a）含內部電源的設備在外部電源斷電后，應能自動切換到內部電源持續工作。

b）不含內部電源的設備，意外斷電后，止血帶壓力應能夠在宣稱的時間內，保持壓力值處于穩定狀態。在恢復通電后，應保持在斷電前的狀態。



6.2.11最大噪聲

設備在正常工作時工作噪聲（A計權）不大于60dB。



6.2.12內部電源充電指示和電池電壓指示

在設計有內部電源（電池）的電動氣壓止血儀產品上，應該有充電指示裝置，并應該有電池電壓的檢測或指示裝置。



6.2.13環境試驗

電動氣壓止血儀應符合GB/T 14710-2009中氣候環境試驗Ⅱ組、機械環境試驗Ⅱ組的要求。運輸試驗應符合GB/T 14710-2009中第3章的要求。試驗項目格式可參考表1。所選擇的環境試驗檢測項目，應能確定產品在宣稱條件下試驗后，產品的主要功能仍能正常使用。



表1. 環境試驗要求及檢測項目（申請人可根據實際情況制定）

環境條 件類別	試驗項目	試驗持 續時間	恢復 時間	中間檢 驗項目	運行試驗 持續時間	最后檢 測項目
氣 候 環 境 條 件	額定工作低溫試驗	2h	__
	低溫貯存試驗	4h	8h
	額定工作高溫試驗	1h	__
	高溫貯存試驗	4h	4h
	額定工作濕熱試驗	4h	__
	濕熱貯存試驗	48h	24h
機械環境 條件	振動試驗	按機械Ⅱ組	__
	碰撞試驗	按機械 Ⅱ組	__
電源適應能力試驗檢測	198V 242V	各15（min）	__





6.2.14電氣安全要求

設備和電池充電器（若適用）的電氣安全要求應符合GB 9706.1-2007要求。附錄應列明產品安全特征。



6.2.15電磁兼容

應符合YY 0505-2012要求，考慮網電源和內部電源（若適用）工作模式。



6.2.16報警的要求

應符合YY 0709-2009要求。



三、相關標準



表2.產品適用的相關標準

標準編號	標準名稱
GB/T 191-2008	包裝儲運圖示標志
GB 9706.1-2007	醫用電氣設備 第1部分：安全通用要求
YY 0505-2012	醫用電氣設備 第1-2部分：安全通用要求 并列標準：電磁兼容-要求和試驗
GB/T 14710-2009	醫用電器設備環境要求及試驗方法
GB/T 16886.1-2011	醫療器械生物學評價 第1部分:風險管理過程中的評價與試驗
GB/T 16886.5-2017	醫療器械生物學評價 第5部分：體外細胞毒性試驗》
GB/T 16886.10-2017	醫療器械生物學評價 第10部分：刺激與遲發型超敏反應試驗
YY 0709-2009	醫用電氣設備 第1-8部分：安全通用要求 并列標準：通用要求，醫用電氣設備和醫用電氣系統中報警系統的測試和指南
YY 0466.1-2016	醫療器械用于醫療器械標簽、標記和提供信息的符號 第1部分：通用要求
YY/T 0316-2016	醫療器械風險管理對醫療器械的應用



四、主要風險



產品風險管理報告應符合《醫療器械風險管理對醫療器械的應用》（YY/T 0316-2016）的有關要求。



表3.初始事件和環境

通用類別	初始時間和環境示例
不完整的 要求	性能要求不符合 ——充氣時間、氣壓壓力準確性等不符合要求 說明書未對電動氣壓止血儀、止血帶的使用方法、使用范圍、消毒和滅菌方法進行說明
制造過程	控制程序（包括軟件）修改未經驗證，導致產品的測量誤差不符合要求 生產過程中關鍵工序控制點未進行檢測，導致部件、整機不合格 供方的控制不充分：外購件、外協件供方選擇不當，外購件、外協件未進行有效進貨檢驗等
運輸和貯藏	不適當?shù)陌b 不恰當?shù)沫h(huán)境條件等
環境因素	過冷、過熱的環境 不適當?shù)哪芰抗?yīng) 電磁場等
清潔、消毒和滅菌	對氣壓止血帶的清潔、消毒方法未經確認 使用者未按要求進行清洗、消毒等
處置和廢棄	產品或電池使用后處置問題等
人為因素	設計缺陷引發的使用錯誤等 ——易混淆的或缺少使用說明書 ——不正確的使用
失效模式	由于老化、磨損和重復使用而導致功能退化/疲勞失效等，包括氣壓止血帶。

表4.危險（源）、可預見的事件序列、危險情況和可發生的傷害之間的關系示例

危險（源）	可預見的事件序列	危險情況	傷害	相應的風險控制措施
電磁 能量	在強電磁輻射源邊使用電動氣壓止血儀	電磁干擾程序運行	氣泵無法正常工作或無法啟動	按照最新EMC法規要求，在電子硬件和軟件程序中，均有對應的設計和元器件
	靜電放電	干擾程序運行	導致系統工作或顯示不正常	增強傳導和輻射干擾的ECD防護設計，使其符合要求
漏電流	產品漏電流超標	外殼與帶電部分隔離/保護不夠	漏電流超出允許值，導致人體感覺不舒服	1. 盡可能采用雙重絕緣設計。 2. 增加警示標示。
熱能	電池漏液	使用環境過熱	產品損壞，嚴重時起火	1. 說明書有專項說明。 2. 增加警示標示。
機械能	墜落導致機械部件松動、內部元器件或氣體管路松動	電動氣壓止血儀受損	導致無氣壓輸出或壓力控制異常等，手術無法正常進行。	1. 內部氣泵具有減震設計。 2. 具有主要部件開機自動功能檢測。
不正確的測量	氣壓輸出數據指示不正確	壓力傳感器不能正確指標輸出壓力信號	誤導操作者，不能正確的設置氣壓壓力數值	1. 增加儀器自動校準功能。 2. 說明書等中注明定期校準要求
操作 錯誤	氣壓止血帶未插入到位	有漏氣現象	止血儀輸出氣壓不能滿足臨床要求	增加儀器漏氣自檢功能和報警功能。
	使用內部電源供電的電壓過低	內部電源電池電壓過低，造成氣泵輸出壓力過低	無法輸出正常氣體壓力，不能滿足臨床要求	增加內部電池使用的電量顯示（或檢測）及低電壓報警功能。
	使用過長尺寸的止血帶	造成止血帶在患者四肢肢體上固定不穩定，發生滑移	造成止血帶固定失效，影響臨床手術	說明書中予以提示
	使用過短尺寸的止血帶	無法捆扎住患者的肢體的全部表面面積	造成部分肢體未能得到正常的氣體壓力，影響臨床手術	說明書中予以提示
	過長的手術時間設定	影響肢體血氧供給	造成肢體細胞損傷，嚴重時可能產生壞死	說明書中予以警示
	過高的氣壓數值設定	使肢體產生過度壓迫	造成肢體表皮和肌肉受損，嚴重時可能產生壞死	說明書中予以警示
不完整的說明書	不正確的主機清潔、消毒方法	使用有腐蝕性的清潔劑、消毒劑	產品部件腐蝕，防護性能降低	說明書中予以提示
	不正確的氣壓止血帶選擇和使用方法	止血帶選擇使用和錯誤	影響手術正常使用和安全	說明書中予以提示
	不正確的氣壓止血帶滅菌方法	止血帶滅菌錯誤	未能夠符合臨床滅菌要求	說明書中予以提示
	不正確的產品貯存條件	器件老化，部件壽命降低	產品壽命降低，導致測量值誤差過大	說明書中予以提示
