體外經皮起搏器適用于體外經皮起搏產品，可進行體外經皮起搏治療，按照《醫療器械分類目錄》，產品的管理類別為Ⅲ類，是用于心臟的治療、急救裝置。



一、體外經皮起搏器的結構



包含但不限于：主機、部件和附件的名稱、型號和制造商（Legal Manufacture）。這些信息同時應以注冊申請表附頁形式給出，例如表1。



表1. 產品結構及組成的附頁（示例）

名稱	型號	制造商
主機	α	κ 醫療電子股份有限公司
經皮起搏功能模塊	β	λ Medical Systems
可重復使用起搏電極	γ	μ Medical Corporation
起搏電纜線	δ	ν GmbH
一次性使用起搏電極片	ε	ξ 株式會社
……	…	……
電池	θ	……
交流電源適配器	ι	ρ ……
PC軟件	軟件組件的名稱、發布版本



二、體外經皮起搏器的研發實驗要求



1.產品性能研究



產品的現行有效標準如下：



GB 9706.1-2007 醫用電氣設備 第1部分：安全通用要求；

GB 9706.15-2008 醫用電氣設備 第1-1部分：通用安全要求 并列標準：醫用電氣系統安全要求（如適用）；

YY 0505-2012 醫用電氣設備 第1-2部分：安全通用要求 并列標準：電磁兼容要求和試驗；

YY 0709-2009 醫用電氣設備 第1-8部分：安全通用要求 并列標準：通用要求，醫用電氣設備和醫用電氣系統中報警系統的測試和指南（如適用）；

YY 0945.2-2015 醫用電氣設備 第2部分：帶內部電源的體外心臟起搏器安全專用要求；

YY/T 0196-2005 一次性使用心電電極（如適用）。



應當進行產品性能研究，包括性能指標、質量控制相關指標的確定依據，所采用的標準或方法、采用的原因及理論基礎。



1.1 感知器的關鍵技術特點及其性能指標



應明確產品的治療模式，例如，按需起搏模式、固定起搏模式等。



應說明感知器的工作原理和應用方式，明確感知器的性能指標，例如，各起搏模式的起搏頻率和最大跟蹤頻率、正負極的靈敏度、脈沖不應期、感知不應期等。



1.2 經皮起搏治療的關鍵技術特點及其性能指標



應明確各起搏模式下的功能和性能指標，例如，起搏波形、起搏頻率、電源等方面的功能和性能指標。



對于起搏模式（固定起搏模式、按需起搏模式等），應進行固定起搏模式的起搏頻率準確性驗證，出具按需起搏模式的性能研究資料。



應明確起搏波形及其詳細指標，例如，脈沖形態（方型脈沖、衰減型脈沖等）、脈沖寬度（寬脈沖時間、窄脈沖時間等），上述指標可形成多種起搏波形，例如，寬脈沖時間的方型起搏波形、窄脈沖時間的衰減型起搏波形、窄脈沖時間的方型起搏波形等，并且至少明確下述性能指標：



對于方型脈沖，應明確脈沖幅度、脈沖寬度等；對于衰減型脈沖，注冊申請人應明確峰值電流、平均電流、相對峰值電流的電流衰減比例、波形斜率（上升沿、下降沿）、脈沖寬度等。



按照電流-時間關系，注冊申請人應繪制起搏波形釋放的脈沖圖，并針對波形特點給出波形詳細指標。



1.3關鍵元器件及其質量控制要求



應出具產品的工作原理圖、產品總體設計方案和總體設計框圖，應簡述體外經皮起搏各單元模塊的功能及相互關系，應明確感知器、經皮起搏脈沖發生器等單元模塊及其設計要求。



基于風險分析和管理、驗證和確認等的工作，注冊申請人應確定下述模塊（包括但不限于）相關器件是否為關鍵元器件，并明確關鍵元器件的名稱、型號、規格、制造商以及需要控制的規格參數和性能指標：



1.3.1電源模塊，例如，電源適配器、電池、電源模塊等；



1.3.2控制模塊，例如，硬件電路的MCU、擴展資源、通信電路等；



1.3.3測量模塊，例如，信號采集和轉化電路等；



1.3.4充電模塊，例如，充電電容、充電高壓管、充電變壓器等；



1.3.5放電模塊，例如，放電橋中電子開關等；



1.3.6監護附件，例如，心電監護電極、心電導聯線；



1.3.7治療附件，例如，可重復使用起搏電極、一次性使用起搏電極片等。



2.生物相容性評價研究



應對預期與人體接觸附件進行生物相容性評價，例如，可重復使用起搏電極、一次性使用起搏電極片以及其他配合使用的附件，應給出細胞毒性、致敏、刺激或皮內反應項目的生物相容性評價資料。



宜參考的現行有效標準有：



GB/T 16886.1-2011 醫療器械生物學評價 第1部分：風險管理過程中的評價與試驗；

GB/T 16886.5-2003 醫療器械生物學評價 第5部分：體外細胞毒性試驗；

GB/T 16886.10-2005 醫療器械生物學評價 第10部分：刺激與遲發型超敏反應試驗；

GB/T 16886.12-2005 醫療器械生物學評價 第12部分：樣品制備與參照樣品；

GB/T 16886.18-2011 醫療器械生物學評價 第18部分：材料化學表征；

GB/T 14233.2-2005 醫用輸液、輸血、注射器具檢驗方法 第2部分：生物學試驗方法。



宜參考GB/T 16886.1-2011評定程序的框架并且在風險分析和管理的基礎上，根據產品與人體接觸性質、接觸時間和接觸周期，考慮生物學評價項目，并按照?qǐng)D1進行生物學評價。



生物相容性評價研究應當包括：



1.生物相容性評價的依據和方法；

2.產品所用材料的描述及與人體接觸的性質；

3.實施或豁免生物學試驗的理由和論證；

4.對于現有數據或試驗結果的評價。

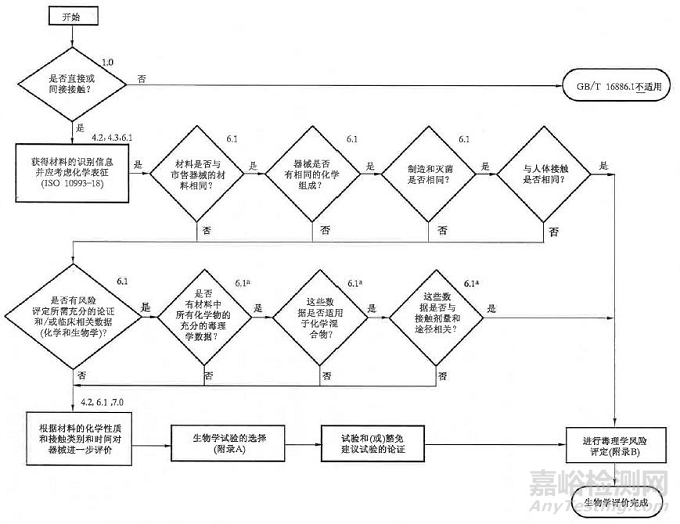

圖1. 生物學評價的系統方法框圖



對于已獲得注冊批準上市的附件，在GB/T 16886.1-2011的4.7項中任一情況下，注冊申請人應重新評價材料或最終產品的生物相容性。



如果已獲得注冊批準上市的附件未發生GB/T 16886.1-2011中4.7項的情況，注冊申請人應出具其制造商做出的未發生GB/T 16886.1-2011的4.7項所規定的重新評價情況的聲明，并且應給出該附件的醫療器械注冊證復印件及其原生物學評價資料的復印件。



3.產品有效期和包裝研究



3.1應明確產品的預期使用壽命，按照《有源醫療器械使用期限注冊技術審查指導原則》給出預期使用壽命的分析驗證報告。



3.2應明確非可充電電池和一次性使用起搏電極片的有效期，并給出有效期的驗證報告。



3.3應進行可重復使用起搏電極的使用次數驗證。



3.4應出具在宣稱的有效期內以及運輸儲存條件下，保持包裝完整性的依據，可參考GB/T 4857系列標準、International Safe Transit Association （ISTA） 1， 2， 3， 7 SERIES、ISO 4180 Packaging、ASTM D4169 D7386 F2825等。



4.軟件研究



產品所含的軟件組件一般不宜單獨注冊。按照《醫療器械軟件注冊技術審查指導原則》，應按照C級安全性級別出具軟件描述文檔；按照《醫療器械網絡安全注冊技術審查指導原則》，應根據產品網絡安全的具體情況出具網絡安全描述文檔或常規安全補丁描述文檔。



三、相關標準



1.《醫療器械監督管理?xiàng)l例》（國務院令第650號）。

2.《醫療器械注冊管理辦法》（國家食品藥品監督管理總局令第4號）。

3.《醫療器械臨床試驗質量管理規范》（國家食品藥品監督管理總局與中華人民共和國國家衛生和計劃生育委員會令第25號）。

4.《醫療器械通用名稱命名規則》（國家食品藥品監督管理總局令第19號）。

5.GB 9706.1-2007 醫用電氣設備 第1部分：安全通用要求。

6.GB 9706.8-2009 醫用電氣設備 第2-4部分：心臟除顫器安全專用要求。

7.GB 18279-2000 醫療器械 環氧乙烷滅菌 確認和常規控制。

8.GB 18280-2000 醫療保健產品滅菌 確認和常規控制要求 輻照滅菌。

9.GB/T 14710-2009 醫用電器環境要求及試驗方法。

10.YY 0505-2012 醫用電氣設備 第1-2部分：安全通用要求 并列標準：電磁兼容 要求和試驗。

11.YY/T 0287-2003 醫療器械 質量管理體系 用于法規的要求。

12.YY/T 0316-2008 醫療器械風險管理對醫療器械的應用。

13.《醫療器械注冊申報資料要求和批準證明文件格式》（國家食品藥品監督管理總局公告2014年第43號）。

14.《食品藥品監管總局關于執行醫療器械和體外診斷試劑注冊管理辦法有關問題的通知》（食藥監械管〔2015〕247號）。

15.《醫療器械臨床評價技術指導原則》（國家食品藥品監督管理總局通告2015年第14號）。

16.《藥物臨床試驗的生物統計學指導原則》（國家食品藥品監督管理總局通告2016年第93號）。

17.《醫療器械產品技術要求編寫指導原則》（國家食品藥品監督管理總局通告2014年第9號）。

18.《醫療器械軟件注冊技術審查指導原則》（國家食品藥品監督管理總局2015年第50號）。

19.《醫療器械生物學評價和審查指南》（國家食品藥品監督管理局 國食藥監械〔2007〕345號通知）。

20.《無源植入性醫療器械貨架壽命申報資料指導原則》。



四、主要風險



制造商應按照YY/T 0316-2008《醫療器械風險管理對醫療器械的應用》附錄C提示的問題，對照產品的實際情況作針對性的簡明描述。



表2. 危害示例、危害、可預見的事件序列、危害處境和損害之間的關系

危害分類	危害二級分類	危害示例	可預見的事件序列	危害處境	損害
能量危害	電磁能	網電源、電池	電池電量低或退化	最大充電電流變小，充電超時	延誤治療
				PCBA污染、器件老化引起的開機電路電氣特性退化。	延誤治療
				電池包缺乏過溫保護設計。	延誤治療
				由于負載電路或電池包內部電路發生短路，導致電芯過載發熱。	延誤治療
				電池電量低條件下開機，且未能及時連接外部電源。	延誤治療
				電池充放電老化或壽命到期 。	延誤治療
				電池電量耗費過快。	延誤治療
		漏電流（外殼漏電流、對地漏電流、患者漏電流）		在邊界溫濕條件下，高壓電容漏電過大。	錯誤的能量釋放，緊急情況下導致死亡
		電場、磁場		放電控制電路中開關受外科手術設備的電磁干擾，導致錯誤放電。	操作者可能被電擊
		能量	在患者和電極片之前產生的高壓電對操作者和患者帶來危害		操作者和患者可能被電擊
			對患者進行電復律后，引起患者室顫/室速
	輻射能	非電離輻射
	熱能	高溫		長期高溫條件下存貯，導致電芯超出其使用溫度環境條件。	延誤治療
		低溫		電池電量耗費過快。	延誤治療
			熱能傷害		患者和操作者皮膚灼傷
	機械能	重力（墜落、懸掛物）		當設備懸掛時，本身重力或意外擠壓設備，使背插的電池包受外力擠壓或穿刺；產生電氣不良	延誤治療
		振動		振動等引起的按鍵顫動、意外按鍵引起的誤觸發開機，誤觸發放電等。	延誤治療；操作者可能被電擊
				電芯點焊條件超出電芯供應商的典型制造規格，在存在振動等機械應力的條件下，沒有足夠的焊接強度而松脫	延誤治療
				振動導致的電氣接觸不良：電池包連接器插座與設備匹配的插頭不充分的連接，電池插針變形。	延誤治療
生物學和化學危害	生物學危害	細菌：重復使用附件未經嚴格消毒或滅菌感染細菌的危害
		再次或交叉感染：重復使用附件未經嚴格消毒或滅菌而交叉感染的危害
	化學 危害	患者組織暴露于外來材料中：加工殘留物、污染物、添加劑或加工助劑、清洗與消毒試劑殘留物、降解或析出物等
	生物 相容性危害	與患者接觸附件的生物相容性方面的危害（細胞毒性、致敏、刺激或皮內反應）
操作危害	功能	不正確或不適當?shù)妮敵龌蚬δ?/span>	進行無意的放電而造成的危害		操作者和旁觀者可能被電擊
			起搏波形釋放不足		起搏失敗
			電極板材料有親水性	在患者、治療電極與使用者間形成電流通路。	延誤患者治療，緊急情況下導致死亡
				治療模塊放電控制電路重復性與一致性設計不足。	錯誤的能量釋放，緊急情況下導致死亡
			外部電極板連接裝置缺陷	放電阻抗發生瞬間變化，釋放的能量遠小于設定的能量。	錯誤的能量釋放，緊急情況下導致死亡
			附件貼合不緊密	導電性能下降，阻抗增大	錯誤的能量釋放，緊急情況下導致死亡
		不正確的測量	病人阻抗測量不正確	錯誤的病人阻抗檢測導致放電能量級偏高。	錯誤的能量釋放，緊急情況下導致死亡
			能量測量和顯示不正確		錯誤的能量釋放，緊急情況下導致死亡
		功能的喪失或變壞	關鍵元器件的性能喪失或降低	充電過程與充電結束的狀態指示不清楚。 電源保護導致無法充電。 系統絕緣問題或器件問題。 儲能電容在不同工作電壓下的性能不滿足要求，如高壓時的漏電流增加。充電超時。 高壓電容，高壓器件壽命提前終止。	延誤治療
				充放電控制失效：高壓電容電壓檢測錯誤。	錯誤的能量釋放，緊急情況下導致死亡
			自檢功能喪失或降低	自檢時對系統的當前狀態信息進行了清除。	延誤治療
				自檢項目中沒有可充電電池電量，且自檢信息覆蓋了機器狀態信息。
				系統自檢功能缺乏在不同工作模式下的不同檢測內容調整，或工作狀態下自檢不執行。
				自檢動作不能手動取消。
			軟件設計缺陷或錯誤	放電時機不對	患者可能被延誤治療；操作者可能被電擊
				能量檢測電路或算法缺陷。	錯誤的能量釋放，緊急情況下導致死亡
				無運動檢測功能，或運動檢測與抑制能力不足	不能及時救治患者或錯誤救治患者，嚴重導致死亡
				軟件設置不正確。
				不能檢出并抑制雙波峰起搏信號
				心電信號被中頻信號干擾，錯誤分析心電節律為心室停止。
	使用 錯誤	不遵守規則	未及時校準
			未及時更換易損易耗部件
			清洗消毒不及時
			錯誤的使用環境	產品被誤用于磁共振環境	功能失效，延誤治療
				在富氧環境，或存在可燃性麻醉氣體的環境中使用	著火
		缺乏知識		不正確的治療操作。（比如不符合高級心臟生命支持）	延誤患者治療，緊急情況下導致死亡
				使用多功能電極板時，控制面板放電鍵被使能并被誤操作。	操作者可能被電擊
				設備浸水，電氣安全降低。	延誤患者治療，緊急情況下導致死亡
				電極板等在操作中可能受力的部件、接縫產生開裂。	延誤患者治療，緊急情況下導致死亡
				導電膏未均勻涂敷在電極板按壓面、放電板相互接觸或接近心電監護電極，電極片或電極板金屬面與病人皮膚間存在間隙性接觸，高壓放電時產生了電弧。	病人皮膚燒傷。
			模式或參數設置不當	能量手動設置錯誤。	錯誤的能量釋放，緊急情況下導致死亡
信息危害	標記和說明	使用說明書不完整		功能操作步驟復雜，沒有操作說明標識或提示。	延誤治療
		性能指標描述不恰當
		預期用途規定不適當
		使用限制條件說明不充分
	操作 說明	與產品一起使用的附件規定不充分
		使用前檢查規定不充分
		操作指示過于復雜
	警告	副作用的警告
		一次性附件可能被錯誤地再次使用的危害
		其他關于安全使用產品的警告
	服務 和維護規格	服務和維護周期定義不當
