體外同步復律監護儀適用于體外同步復律產品，可進行體外同步復律治療，為Ⅲ類醫療器械，是用于心臟治療、急救的設備或系統。
一、體外同步復律監護儀的結構與型號規格
1.體外同步復律監護儀的結構
應明確產品組成的信息，包含但不限于：主機、部件和附件的名稱、型號和制造商（Legal Manufacture）。這些信息同時應以注冊申請表附頁形式給出，例如表1。
表1. 產品結構及組成的附頁（示例）
|
名稱 |
型號 |
制造商 |
|
主機 |
α |
κ醫療電子股份有限公司 |
|
同步復律功能模塊 |
β |
λ Medical Systems |
|
成人除顫手柄 |
γ |
μ Medical Corporation |
|
小兒除顫電極板 |
δ |
ν GmbH |
|
可重復使用除顫電極 |
ε |
ξ 株式會社 |
|
一次性使用電極片 |
ζ |
ο …… |
|
…… |
… |
…… |
|
電池 |
θ |
…… |
|
交流電源適配器 |
ι |
ρ …… |
|
PC軟件 |
軟件組件的名稱、發布版本 |
|
2.體外同步復律監護儀的型號規格
對于存在多種型號的產品，應當明確各型號的區別，應當采用對比表及帶有說明性文字的圖片、圖表，對于各種型號的結構、組成、配置和體外同步復律治療模式加以描述。
應明確主機、部件和附件的下述規格：
2.1物理規格：物理尺寸、重量等。
2.2顯示規格：顯示屏類型、尺寸。
2.3有線/無線通信協議
2.3.1硬件接口：接口的名稱、機械和電氣協議，例如：RS-232或RS-485串口，并口，USB 1.0、USB 2.0、USB 3.0，IEEE 802.3協議的標準以太網口、快速以太網口和10G以太網口，SD/CF卡插口等。
2.3.2無線接口：接口的名稱及協議，例如：紅外接口，802.11a/b/g/n協議的WIFI網絡，IEEE 802.15.1協議的藍牙（版本1.0～4.2）等。
2.3.3打印規格：打印機類型，例如：熱敏型等；打印分辨率：垂直分辨率、水平分辨率等；紙張寬度、打印寬度；打印波形數量等；打印速度，例如：12.5、25mm/s。
2.4附件的規格
2.4.1附件的結構示意圖/彩色圖片、附件的各部分原材料。
2.4.2附件的物理尺寸和面積、導線的物理尺寸等。
2.4.3對于滅菌包裝附件，應明確滅菌方式和滅菌有效期。
二、體外同步復律監護儀的研發實驗要求
1.產品性能研究
應當給出產品技術要求的研究和編制說明。產品的現行有效標準如下：
GB 9706.1-2007 醫用電氣設備 第1部分：安全通用要求；
GB 9706.8-2009 醫用電氣設備 第2-4部分：心臟除顫器安全專用要求；
GB 9706.15-2008 醫用電氣設備 第1-1部分：通用安全要求 并列標準：醫用電氣系統安全要求（如適用）；
YY 0505-2012 醫用電氣設備 第1-2部分：安全通用要求 并列標準：電磁兼容要求和試驗；
YY 0709-2009 醫用電氣設備 第1-8部分：安全通用要求 并列標準：通用要求，醫用電氣設備和醫用電氣系統中報警系統的測試和指南（如適用）；
YY/T 0196-2005 一次性使用心電電極（如適用）。
應當出具產品性能研究資料，包括性能指標、質量控制相關指標的確定依據，所采用的標準或方法、采用的原因及理論基礎。
1.1同步器的關鍵技術特點及其性能指標
應關注同步治療模式和同步器延遲的風險。產品開機或轉換運行模式時不宜默認為同步模式，產品處于同步模式時應給出視覺和聽覺（可選）信號提示；心搏檢測、同步脈沖與能量釋放之間的最大延遲時間應考慮臨床應用需求。
基于心搏檢測器的心率測量范圍，注冊申請人應明確同步器的性能指標和測量方法，并闡述確定依據：
1.1.1對于集成化產品：R波波峰到同步脈沖輸出起始的時間間隔、從QRS波頂點到體外除顫器輸出波形頂點的最大延遲時間。
1.1.2對于非集成化產品：從外部觸發脈沖的上升沿到體外除顫器輸出波形頂點的最大延遲時間。
1.2體外同步除顫的關鍵技術特點及其性能指標
應明確體外同步除顫波形、能量級別和精度、病人阻抗測量、充電/放電、電源等方面的功能和性能指標。
1.2.1 應明確體外同步除顫波形及其詳細參數，例如：雙相波（雙相方波RLB、雙相截?cái)嘀笖?shù)波BTE等）、單相波（單相正弦衰減波MDS、單相截?cái)嘀笖?shù)波MTE等）或其他波形，并且至少明確下述性能指標：
雙相波形詳細參數：所有能量級別和各級別的輸出能量精度、放電時間常數、第一相時間、第一相峰值電流、第一相平均電流、第一相電流平均斜率、兩相間隔時間、第二相時間、第二相峰值電流、第二相平均電流、第二相電流平均斜率等。
單相波形詳細參數：所有能量級別和各級別的輸出能量精度、放電時間常數、治療時間、峰值電流、平均電流、波形斜率等。
按照電流-時間關系，制造商應繪制除顫波形釋放的脈沖圖，并針對波形特點給出波形詳細參數，如圖1和圖2。
1.2.2應給出阻抗測量的方法，應明確除顫波形對應的病人阻抗測量范圍和精確度。

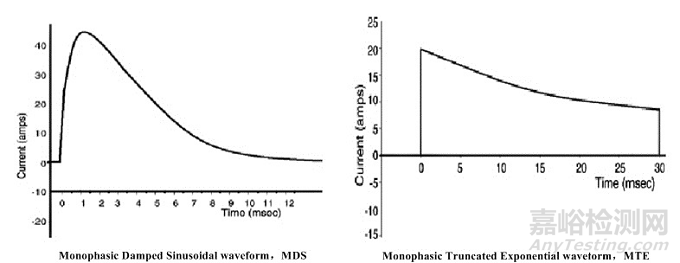

圖1. 單相正弦衰減波MDS和單相截?cái)嘀笖?shù)波MTE

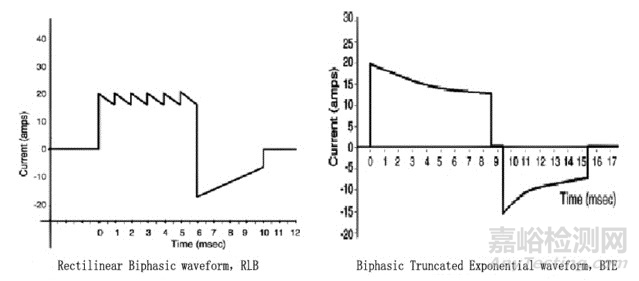

圖2. 雙相方波RLB和雙相截?cái)嘀笖?shù)波BTE
1.3關鍵元器件及其質量控制要求
應給出產品的工作原理圖、產品總體設計方案和總體設計框圖，應簡述體外同步復律各單元模塊的功能及相互關系，應明確同步器、體外同步除顫等單元模塊及其設計要求。
基于風險分析和管理、驗證和確認等的工作，注冊申請人應確定下述模塊（包括但不限于）相關器件是否為關鍵元器件，并明確關鍵元器件的名稱、型號、規格、制造商以及需要控制的規格參數和性能指標：
1.3.1電源模塊，例如電源適配器、電池、電源模塊等；
1.3.2控制模塊，例如硬件電路的MCU、擴展資源、通信電路等；
1.3.3測量和傳輸模塊例如，信號采集和轉化電路等；
1.3.4充電模塊，例如充電電容、充電高壓管、充電變壓器等；
1.3.5放電模塊，例如放電橋中電子開關等；
1.3.6監護附件，例如心電監護電極、心電導聯線；
1.3.7治療附件，例如除顫手柄、一次性使用除顫電極片等。
2.生物相容性評價研究
應對預期與人體接觸附件進行生物相容性評價，例如除顫手柄、可重復使用除顫電極、一次性使用除顫電極片、胸內勺形電極以及其他配合使用的附件，應進行細胞毒性、致敏、刺激或皮內反應項目的生物相容性評價，對于滅菌包裝附件，還應給出熱原和細菌內毒素項目的評價資料。
宜參考的現行有效標準有：
GB/T 16886.1-2011 醫療器械生物學評價 第1部分：風險管理過程中的評價與試驗；
GB/T 16886.5-2003 醫療器械生物學評價 第5部分：體外細胞毒性試驗；
GB/T 16886.10-2005 醫療器械生物學評價 第10部分：刺激與遲發型超敏反應試驗；
GB/T 16886.12-2005 醫療器械生物學評價 第12部分：樣品制備與參照樣品；
GB/T 16886.18-2011 醫療器械生物學評價 第18部分：材料化學表征；
GB/T 14233.2-2005 醫用輸液、輸血、注射器具檢驗方法 第2部分：生物學試驗方法。
宜參考GB/T 16886.1-2011評定程序的框架并且在風險分析和管理的基礎上，根據產品與人體接觸性質、接觸時間和接觸周期，考慮生物學評價項目，并按照?qǐng)D3進行生物學評價。
生物相容性評價研究資料應當包括：
1.生物相容性評價的依據和方法；
2.產品所用材料的描述及與人體接觸的性質；
3.實施或豁免生物學試驗的理由和論證；
4.對于現有數據或試驗結果的評價。

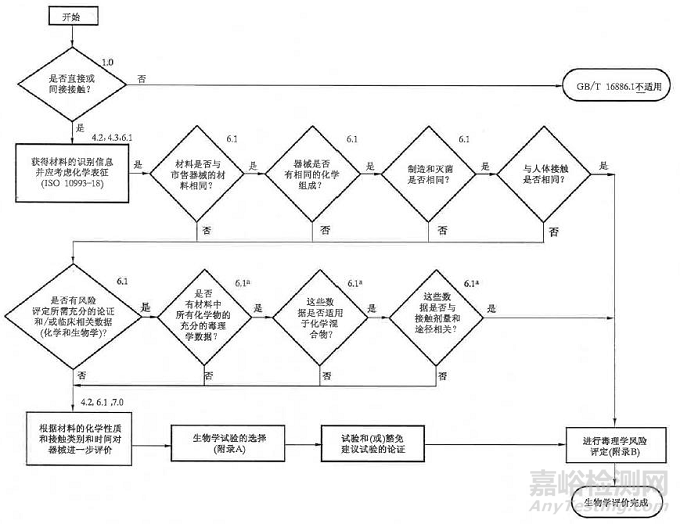

圖3. 生物學評價的系統方法框圖
對于已獲得注冊批準上市的附件，在GB/T 16886.1-2011的4.7項中任一情況下，注冊申請人應重新評價材料或最終產品的生物相容性。
如果已獲得注冊批準上市的附件未發生GB/T 16886.1-2011中4.7項的情況，注冊申請人應給出其制造商做出的未發生GB/T 16886.1-2011的4.7項所規定的重新評價情況的聲明，并且應出具該附件的醫療器械注冊證復印件及其原生物學評價資料的復印件。
3.產品有效期和包裝研究
3.1 應明確申報產品的預期使用壽命，按照《有源醫療器械使用期限注冊技術審查指導原則》今次你好預期使用壽命的分析驗證。
3.2 應明確非可充電電池、除顫電極片、一次性使用心電電極的有效期，并出具有效期的驗證報告。
3.3 應進行可重復使用附件的使用次數驗證，例如可充電電池、除顫手柄、可重復使用除顫電極板、可重復使用除顫電極片、可重復使用心電電極等。
3.4 應給出在宣稱的有效期內以及運輸儲存條件下，保持包裝完整性的依據，可參考GB/T 4857系列標準、International Safe Transit Association （ISTA） 1， 2， 3， 7 SERIES、ISO 4180 Packaging、ASTM D4169 D7386 F2825等。
3.4 如產品為滅菌包裝，應明確包裝材料、滅菌工藝（方法和參數）、無菌保證水平和滅菌有效期，給出包裝工藝確認報告、滅菌確認報告、滅菌效果驗證報告和貨架壽命驗證報告。
4. 臨床前動物實驗
參考《醫療器械動物實驗研究技術審查指導原則 第一部分：決策原則》《醫療器械動物實驗研究技術審查指導原則 第二部分：實驗設計、實施質量保證》，宜進行體外同步除顫治療的動物實驗研究，詳見《體外除顫產品注冊技術審查指導原則》附3。
5.軟件研究
參考《醫療器械網絡安全注冊技術審查指導原則》，注冊申請人應根據產品網絡安全的具體情況出具網絡安全描述文檔或常規安全補丁描述文檔。
參考《體外除顫產品注冊技術審查指導原則》的正文第四條第（五）款、《醫療器械軟件注冊技術審查指導原則》要求，注冊申請人應按照C級安全性級別出具軟件描述文檔，應關注：
5.1 核心算法
應給出阻抗測量及補償技術的算法名稱、類型、用途和臨床功能，如為全新算法，還應進行安全性和有效性的驗證。
對于集成化產品，應給出心搏檢測器的QRS波檢測和R波檢測功能的算法名稱、類型、用途和臨床功能，如為全新算法，還應進行安全性和有效性的驗證。
5.2 R波檢測功能的驗證
應按照GB 9706.8-2009的6.8.3條款3）項并參考《體外除顫產品注冊技術審查指導原則》第四章第（五）節，出具R波檢測功能的性能驗證資料，包括心電數據庫報告和性能驗證報告。
三、相關標準
1.《醫療器械監督管理?xiàng)l例》（國務院令第680號）。
2.《醫療機構管理?xiàng)l例》（國務院令第149號、國務院令第666號）。
3.《醫療機構管理?xiàng)l例實施細則》（國家衛生計生委令第35號、國家衛生和計劃生育委員會令第12號）。
4.《醫療器械注冊管理辦法》（國家食品藥品監督管理總局令第4號）。
5.《醫療器械臨床試驗質量管理規范》（國家食品藥品監督管理總局與中華人民共和國國家衛生和計劃生育委員會令第25號）。
6.《醫療器械通用名稱命名規則》（國家食品藥品監督管理總局令第19號）。
7.《醫療器械分類目錄》（國家食品藥品監督管理總局公告2017年第104號）
8.《醫療器械注冊申報資料要求和批準證明文件格式》（國家食品藥品監督管理總局公告2014年第43號）
9.GB 9706.1-2007 醫用電氣設備 第1部分：安全通用要求。
10.GB 9706.8-2009 醫用電氣設備 第2-4部分：心臟除顫器安全專用要求。
11.GB 18279-2000 醫療器械 環氧乙烷滅菌 確認和常規控制。
12.GB 18280-2000 醫療保健產品滅菌 確認和常規控制要求 輻照滅菌。
13.GB/T 14710-2009 醫用電器環境要求及試驗方法。
14.YY 0505-2012 醫用電氣設備 第1-2部分：安全通用要求 并列標準：電磁兼容 要求和試驗。
15.YY/T 0287-2003 醫療器械 質量管理體系 用于法規的要求。
16.YY/T 0316-2008 醫療器械風險管理對醫療器械的應用。
17.《食品藥品監管總局關于執行醫療器械和體外診斷試劑注冊管理辦法有關問題的通知》（食藥監械管〔2015〕247號）。
18.《體外除顫產品注冊技術審查指導原則》（國家食品藥品監督管理總局通告2017年第6號）。
19.《醫療器械生物學評價和審查指南》（國食藥監械〔2007〕345號）。
20.《有源醫療器械使用期限注冊技術審查指導原則》（國家藥品監督管理局通告2019年第23號）。
21.《無源植入性醫療器械貨架有效期注冊申報資料指導原則》（2017年修訂版）（國家食品藥品監督管理總局2017年第75號）。
22.《醫療器械動物實驗研究技術審查指導原則 第一部分：決策原則》（國家藥品監督管理局2019年第18號通告）。
23.《醫療器械臨床評價技術指導原則》（國家食品藥品監督管理總局2015年第14號通告）。
24.《醫療器械臨床試驗設計指導原則》（國家食品藥品監督管理總局2018年第6號通告）。
25.《接受醫療器械境外臨床試驗數據技術指導原則》（國家食品藥品監督管理總局2018年第13號通告）。
26.《藥物臨床試驗的生物統計學指導原則》（國家食品藥品監督管理總局2016年第93號通告）。
27.《醫療器械產品技術要求編寫指導原則》（國家食品藥品監督管理總局2014年第9號通告）。
28.《醫療器械軟件注冊技術審查指導原則》（國家食品藥品監督管理總局2015年第50號）。
29.《醫療器械網絡安全注冊技術審查指導原則》（國家食品藥品監督管理總局2017年第13號）。
30.《醫療器械注冊單元?jiǎng)澐种笇?dǎo)原則》（國家食品藥品監督管理總局2017年第187號通告）
四、主要風險
制造商應在風險分析和管理過程中估計、評價并控制環境因素可能引起的相關風險，同時制造商應說明提出風險控制措施的客觀證據及驗證確認資料，確認該產品在不同環境條件下的安全性、臨床功能和性能。
1.危害示例、危害、可預見的事件序列、危害處境和損害之間的關系
|
危害分類 |
危害二級分類 |
危害示例 |
可預見的事件序列 |
危害處境 |
損害 |
|
能量危害 |
電磁能 |
網電源、電池 |
電池電量低或退化 |
最大充電電流變小，充電超時 |
延誤治療 |
|
|
PCBA污染、器件老化引起的開機電路電氣特性退化。 |
延誤治療 |
|||
|
|
電池包缺乏過溫保護設計。 |
延誤治療 |
|||
|
|
由于負載電路或電池包內部電路發生短路，導致電芯過載發熱。 |
延誤治療 |
|||
|
|
電池電量低條件下開機，且未能及時連接外部電源。 |
延誤治療 |
|||
|
|
電池充放電老化或壽命到期 。 |
延誤治療 |
|||
|
|
電池電量耗費過快。 |
延誤治療 |
|||
|
漏電流（外殼漏電流、對地漏電流、患者漏電流） |
|
在邊界溫濕條件下，高壓電容漏電過大。 |
錯誤的能量釋放，緊急情況下導致死亡 |
||
|
電場、磁場 |
|
放電控制電路中開關受外科手術設備的電磁干擾，導致錯誤放電。 |
操作者可能被電擊 |
||
|
能量 |
在患者和電極片之前產生的高壓電對操作者和患者帶來危害 |
|
操作者和患者可能被電擊 |
||
|
對患者進行電復律后，引起患者室顫/室速 |
|
|
|||
|
除顫能量過大 |
|
患者心肌損傷 |
|||
|
輻射能 |
非電離輻射 |
|
|
|
|
|
熱能 |
高溫 |
|
長期高溫條件下存貯，導致電芯超出其使用溫度環境條件。 |
延誤治療 |
|
|
低溫 |
|
電池電量耗費過快。 |
延誤治療 |
||
|
|
熱能傷害 |
|
患者和操作者皮膚灼傷 |
||
|
機械能 |
重力（墜落、懸掛物） |
|
當設備懸掛時，本身重力或意外擠壓設備，使背插的電池包受外力擠壓或穿刺；產生電氣不良 |
延誤治療 |
|
|
振動 |
|
振動等引起的按鍵顫動、意外按鍵引起的誤觸發開機，誤觸發放電等。 |
延誤治療；操作者可能被電擊 |
||
|
|
電芯點焊條件超出電芯供應商的典型制造規格，在存在振動等機械應力的條件下，沒有足夠的焊接強度而松脫 |
延誤治療 |
|||
|
|
振動導致的電氣接觸不良：電池包連接器插座與設備匹配的插頭不充分的連接，電池插針變形。 |
延誤治療 |
|||
|
生物學和化學危害 |
生物學危害 |
細菌：重復使用附件未經嚴格消毒或滅菌感染細菌的危害 |
|
|
|
|
再次或交叉感染：重復使用附件未經嚴格消毒或滅菌而交叉感染的危害 |
|
|
|
||
|
化學 危害 |
患者組織暴露于外來材料中：加工殘留物、污染物、添加劑或加工助劑、清洗與消毒試劑殘留物、降解或析出物等 |
|
|
|
|
|
生物 相容性危害 |
與患者接觸附件的生物相容性方面的危害（細胞毒性、致敏、刺激或皮內反應） |
|
|
|
|
|
操作危害 |
功能 |
不正確或不適當?shù)妮敵龌蚬δ?/span> |
進行無意的放電而造成的危害 |
|
操作者和旁觀者可能被電擊 |
|
最大能量設置下，釋放能量/電流的不足 |
|
除顫失敗 |
|||
|
電極板材料有親水性 |
在患者、治療電極與使用者間形成電流通路。 |
延誤患者治療，緊急情況下導致死亡 |
|||
|
|
治療模塊放電控制電路重復性與一致性設計不足。 |
錯誤的能量釋放，緊急情況下導致死亡 |
|||
|
外部電極板連接裝置缺陷 |
放電阻抗發生瞬間變化，釋放的能量遠小于設定的能量。 |
錯誤的能量釋放，緊急情況下導致死亡 |
|||
|
附件貼合不緊密 |
導電性能下降，阻抗增大 |
錯誤的能量釋放，緊急情況下導致死亡 |
|||
|
不正確的測量 |
病人阻抗測量不正確 |
錯誤的病人阻抗檢測導致放電能量級偏高。 |
錯誤的能量釋放，緊急情況下導致死亡 |
||
|
能量測量和顯示不正確 |
對充電進行增減設置調節時，界面沒有能量變化進程或動態的能量值顯示，包括手動除顫和自動解除條件下。 |
錯誤的能量釋放，緊急情況下導致死亡 |
|||
|
不正確的數據轉換 |
|
除顫同步信號輸入系統延遲過長。 |
除顫放電誤放到心室恢復期導致室顫 |
||
|
|
外部同步信號輸入的R波延遲大于60ms |
延誤治療 |
|||
|
|
外部同步信號輸入的波形參數與除顫監護儀不匹配。 |
延誤治療 |
|||
|
|
外部同步輸入信號與設備本身心電監護同步信號，以及電極板心電同步信號三種同步選擇設置的狀態不清楚。錯誤的選擇了同步信號。 |
延誤治療 |
|||
|
功能的喪失或變壞 |
關鍵元器件的性能喪失或降低 |
充電過程與充電結束的狀態指示不清楚。 電源保護導致無法充電。 系統絕緣問題或器件問題導致小能量可以充電，大能量不能充電。 儲能電容在不同工作電壓下的性能不滿足要求，如高壓時的漏電流增加。充電超時。 高壓電容，高壓器件壽命提前終止。 |
延誤治療 |
||
|
充放電控制失效：高壓電容電壓檢測錯誤。 |
錯誤的能量釋放，緊急情況下導致死亡 |
||||
|
關鍵功能缺失 |
能量解除前，沒有對放電回路有效性進行檢測。 |
操作者或患者有被誤電擊的風險 |
|||
|
手動模式下，一直顯示電擊提示，能量不在設定的時間內解除。 |
操作者或患者有被誤電擊的風險 |
||||
|
自檢功能喪失或降低 |
自檢時對系統的當前狀態信息進行了清除。 |
延誤治療 |
|||
|
自檢項目中沒有可充電電池電量，且自檢信息覆蓋了機器狀態信息。 |
|||||
|
系統自檢功能缺乏在不同工作模式下的不同檢測內容調整，或工作狀態下自檢不執行。 |
|||||
|
自檢動作不能手動取消。 |
|||||
|
軟件設計缺陷或錯誤 |
放電時機不對 |
患者可能被延誤治療；操作者可能被電擊 |
|||
|
能量檢測電路或算法缺陷。 |
錯誤的能量釋放，緊急情況下導致死亡 |
||||
|
軟件設計缺陷，界面顯示的能量設置，和實際的能量設置不同 |
錯誤的能量釋放，緊急情況下導致死亡 |
||||
|
復律后的模式為非同步除顫模式。 |
延誤治療 |
||||
|
無運動檢測功能，或運動檢測與抑制能力不足。 |
不能及時救治患者或錯誤救治患者，嚴重導致死亡 |
||||
|
病人類型選擇不合適（比如算法并不支持8歲以下小兒，但卻被用于8歲以下小二）。 |
|||||
|
軟件設置不正確。 |
|||||
|
除顫監護儀不能檢出并抑制雙波峰起搏信號 |
|||||
|
心電信號被中頻信號干擾，錯誤分析心電節律為心室停止。 |
|||||
|
除顫算法對異常節律的分類缺陷，如：室顫和不可電擊心動過速。 |
|||||
|
算法的特異性與敏感性不能滿足臨床情況。 |
|||||
|
放電動作前，較長時間未重新分析心電。 |
|||||
|
充電或放電操作對Paddle信號產生干擾 |
|||||
|
使用 錯誤 |
不遵守規則 |
未及時校準 |
|
|
|
|
未及時更換易損易耗部件 |
|
|
|||
|
清洗消毒不及時 |
|
|
|||
|
錯誤的使用環境 |
除顫儀在被誤用于核磁環境 |
功能失效，延誤治療 |
|||
|
在富氧環境，或存在可燃性麻醉氣體的環境中使用除顫監護儀。 |
著火 |
||||
|
缺乏知識 |
|
不正確的治療操作。（比如不符合AHA指南） |
延誤患者治療，緊急情況下導致死亡 |
||
|
違反常規 |
|
設備、手柄上放電按鍵被誤觸發。 |
操作者可能被電擊 |
||
|
|
使用多功能電極板時，除顫儀控制面板放電鍵被使能并被誤操作。 |
操作者可能被電擊 |
|||
|
|
設備浸水，電氣安全降低。 |
延誤患者治療，緊急情況下導致死亡 |
|||
|
|
電極板等在操作中可能受力的部件、接縫產生開裂。 |
延誤患者治療，緊急情況下導致死亡 |
|||
|
|
導電膏未均勻涂敷在電極板按壓面、放電板相互接觸或接近心電監護電極，電極片或電極板金屬面與病人皮膚間存在間隙性接觸，高壓放電時產生了電弧。 |
病人皮膚燒傷。 |
|||
|
模式或參數設置不當 |
能量手動設置錯誤。 |
錯誤的能量釋放，緊急情況下導致死亡 |
|||
|
信息危害 |
標記和說明 |
使用說明書不完整 |
|
功能操作步驟復雜，沒有操作說明標識或提示。設備手動同步除顫操作錯誤。 |
延誤治療 |
|
性能指標描述不恰當 |
|
|
|
||
|
預期用途規定不適當 |
|
|
|
||
|
使用限制條件說明不充分 |
|
|
|
||
|
操作說明 |
與產品一起使用的附件規定不充分 |
|
|
|
|
|
使用前檢查規定不充分 |
|
|
|
||
|
操作指示過于復雜 |
|
|
|
||
|
警告 |
副作用的警告 |
|
|
|
|
|
一次性附件可能被錯誤地再次使用的危害 |
|
|
|
||
|
其他關于安全使用產品的警告 |
|
|
|
||
|
服務 和維護規格 |
服務和維護周期定義不當 |
|
|
|
來源：嘉峪檢測網
關于我們 聯系我們 營業執照 全國服務電話：400-818-0021 嘉峪檢測版權所有 備案號：京ICP備14047019號-2
京公網安備11010802046783號
