一、前言

EMC實驗中會有一些注意事項，而每個EMC工程師的一些操作手法都不盡相同，特別是測試時候線束擺放的位置和機器的位置，而往往就是一些小細節導致EMC測試出現問題，例如我們今天講的EMI測試時線束擺放的問題，對于機器線束擺放也是實驗中較為重要的一環，不同的位置擺放和線束擺放會有不一樣的測試結果。

二、輻射天線

由于輻射發射的問題會有很大部分原因是由PCB的干擾傳導或者耦合到線束上，通過線束輻射出來，進而讓天線接收到，形成EMI干擾，導致EMI實驗不能通過測試標準。實驗室測試時，會有工程師對EUT進行調試和擺放，在一定的工作模式下，不同線束的擺放會導致不同的測試數據，線束擺放會呈現垂直或者水平，不同的擺放方式，接收天線所接收到的干擾會是不一樣的。當線束垂直，天線方向也處于垂直時，這樣接收天線所接收到的能量會是比較大的；同理，水平方向亦是如此。

EUT本體結構、線纜、端口、PCB、信號類型等的影響，就導致產生出不同的類型極化的波，其中不乏分垂直與水平極化方向的波，其中的能量大小異同，而在接收天線上產生的極化損失也就不同。當來波的極化方向與接收天線的極化方向不一致時，接收到的信號都會變小，也就是說，發生極化損失。

三、測試數據對比

有時我們的被測機器設備EUT電源線束，還有和輔助設備之間所連接的線束比較長時，若是不將線束捆扎或者捆扎后線束依舊過長，機器的噪聲干擾會通過這些長線束輻射出來，所以有時能決定線束的長度，優先選擇與EUT所連接盡可能短一點的線束。

當被測設備的線束過長時需要把線束按照測試標準進行折疊和擺放，而有這么一個案例，因線束的折疊方式和長度的不同會有不同的測試數據，并且過長的線束會直接導致實驗結果失敗。我們做了一個實驗對比，當把線束中心處捆扎成50cm長度和10cm長度，在工作模式和其他測試條件相同的情況下測試，對比數據可以看出，50cm捆扎線束的數據相對于10cm捆扎線束的數據會比較差。

捆扎線束較長布置和對應的數據，如下圖1、圖2所示。

圖1  50cm捆扎線束布置圖

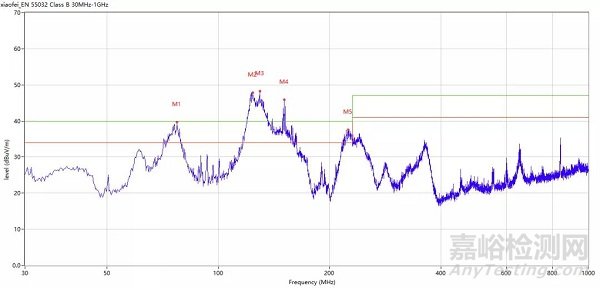

圖2  50cm捆扎線束的測試數據

捆扎線束較短布置和測試數據如下圖3、圖4所示。

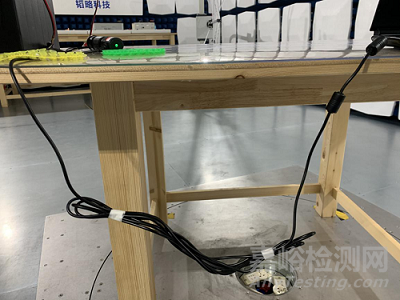

圖3  10cm捆扎線束布置圖

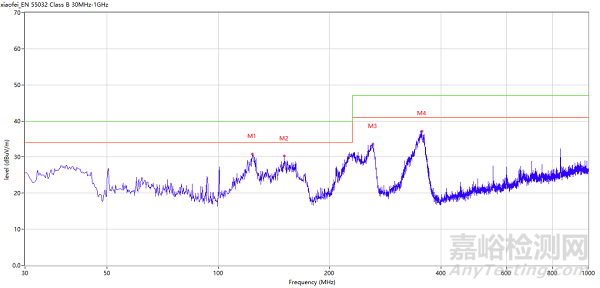

圖4  10cm捆扎線束的測試數據

在測試的標準中會有場地布置和線束擺放的要求，并在標準中提過這樣的一句話。“單元間的電纜應從試驗桌的后邊沿垂落。如果下垂的電纜與水平接地平板的距離小于0.4m,則應將電纜的超長部分在其中心來回折疊按8字型捆扎成不超過0.4m的線束,以使其在水平參考接地平板上方至少0.4m。”此文采摘自GB-9254-2008 信息技術設備的無線電騷擾限值和測量方法的EMC標準文檔。

四、結束語

在EMC測試實驗中，有著電磁兼容三大要素：電磁干擾源、耦合路徑、電磁干擾敏感源。而電子產品的線束會成為一個很好的干擾耦合路徑，所以我們在查找問題點時需要多方面考慮，著重考慮線束干擾，并且多注意機器的電源線束擺放，按照標準的要求來進行擺放測試。
