中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

背景介紹



水性聚氨酯（WPU）是一種綠色環(huán)保材料，廣泛應(yīng)用于醫(yī)藥、涂料、油墨、生物醫(yī)藥等領(lǐng)域。在WPU的制備過程中，需要引入親水性基團，使聚合物膠體顆粒在水中穩(wěn)定存在，并改變成膜過程，這使得WPU的耐水性能和機械性能都低于傳統(tǒng)聚氨酯，從而在一定程度上限制了WPU的應(yīng)用范圍。

近年來對WPU的改性報道較多，主要分為兩類：交聯(lián)改性和有機無機雜化改性。硅烷偶聯(lián)劑的引入是交聯(lián)改性中研究最廣泛的方法之一。柔性硅氧烷段具有羥基、氨基等官能團，可作為封端劑或擴鏈劑。丁香酚是一種天然烯丙基鏈取代的愈創(chuàng)木酚，可以從木質(zhì)纖維素中提取，也可以通過木質(zhì)素的熱解或解聚得到。丁香酚具有獨特的甲基取代苯酚環(huán)結(jié)構(gòu)和雙官能團結(jié)構(gòu)，價格低廉，可再生。因此，在聚合物合成方面具有廣泛的應(yīng)用潛力。近年來有研究表明，丁香酚也能提高聚氨酯體系的性能。改性后的丁香酚在聚氨酯體系中通?？勺鳛槎嘣肌⑻盍虾头舛藙?。而丁香酚通常存在于溶劑型聚氨酯體系中，在WPU體系中應(yīng)用的報道較少。

為了提高WPU的力學(xué)性能和耐水性能，浙江大學(xué)化學(xué)工程與生物工程學(xué)院的Xiaojing Zhang等研究人員，研制出了一種特殊的二元醇，即4,4-(1,1,3,3-四甲基二硅氧烷-1,3-二丙基)雙2-甲氧基苯酚（EUSi）；它含有有機硅段和兩個酚羥基，可做為新型擴鏈劑，與異氰酸酯反應(yīng)得到一系列性能優(yōu)良的生物基水性聚氨酯。其研究成果2021年1月發(fā)表在《Journal of Applied Polymer Science》。



研究內(nèi)容



1. EUSi的合成

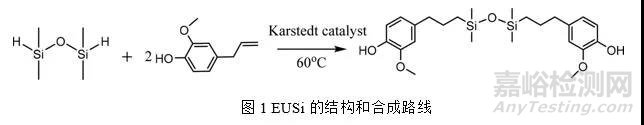

在前人方法的基礎(chǔ)上，改進了EUSi的合成工藝。將丁香酚（(16.42g, 0.1 mol）)、0.25%濃度的Karstedt催化劑（0.39 g，二甲苯為溶劑）和甲苯（20 ml）加入配備回流冷凝器和磁力攪拌器的三頸燒瓶中。在油浴中加熱至60℃，氮氣氣氛下攪拌混合物，保溫30 min，，然后通過微量注射泵滴加1,1,3,3-四甲基二硅氧烷（6.72 g, 0.05 mol）。在實驗過程中，不斷抽取樣品進行核磁共振測試，觀察反應(yīng)是否完成。約48 h后，核磁共振波譜中沒有碳碳雙鍵，證明丁香酚反應(yīng)基本完全（丁香酚與1,1,3,3-四甲基二硅氧烷的總摩爾比為2:1.6）。用旋轉(zhuǎn)蒸發(fā)器在80℃真空條件下除去未反應(yīng)的1,1,3,-四甲基二硅氧烷和溶劑。剩下的淡黃色黏性液體為EUSi（得率95%）。其化學(xué)結(jié)構(gòu)及合成路線見方案1。





2. EUSi改性WPU的合成

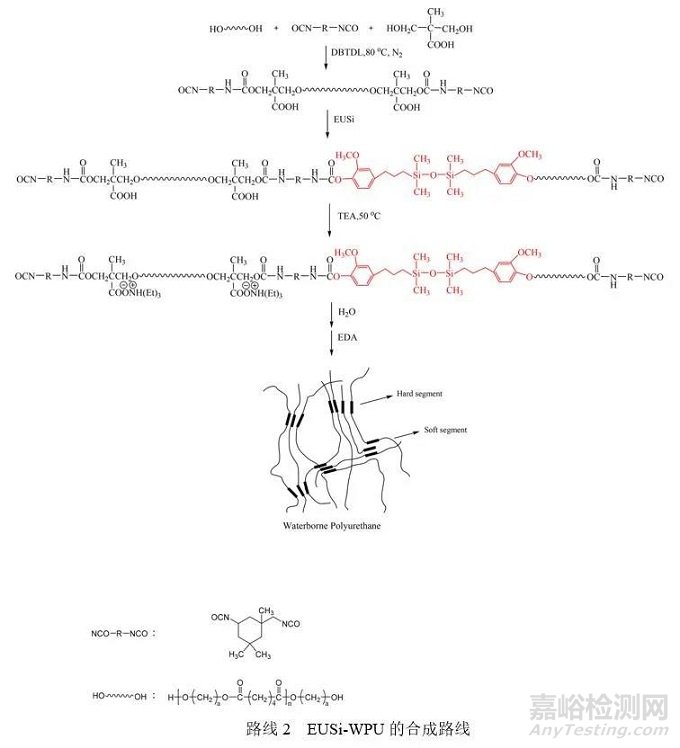

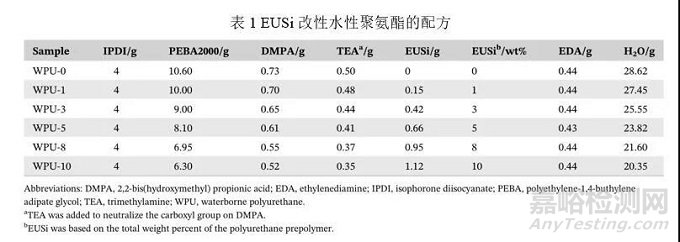

采用預(yù)聚法制備了EUSi-WPU。將PEBA-2000、DMPA、EUSi和少量N-甲基吡咯烷酮添加到配備有回流冷凝器、溫度計和機械攪拌的四頸燒瓶中。在氮氣氣氛下，將溫度提高到80℃，攪拌30 min。在瓶中加入IPDI和兩滴DBTDL進一步反應(yīng)。通過正二丁胺滴定測NCO值，當(dāng)達(dá)到理論值時，降溫至50℃加入TEA中和DMPA中的羧酸，反應(yīng)30min，在此過程中加入少量丙酮以降低粘度。冷卻至室溫后，將聚氨酯預(yù)聚體分散于去離子水中，強力攪拌1 h，然后加入EDA進行后擴鏈反應(yīng)，最后通過旋轉(zhuǎn)蒸發(fā)器從混合物中去除丙酮。得到了固體含量為30 wt%的陰離子型WPU乳液，反應(yīng)路線如方案2所示，制備EUSi-WPU分散體的準(zhǔn)確反應(yīng)物數(shù)量如表1所示。









3. 涂層制備



將制備出的水性聚氨酯倒入聚四氟乙烯模具，在室溫下放置2天。然后把模具在40℃下烘烤2天，在將膠膜放置在干燥器中保存待用。



結(jié)果討論

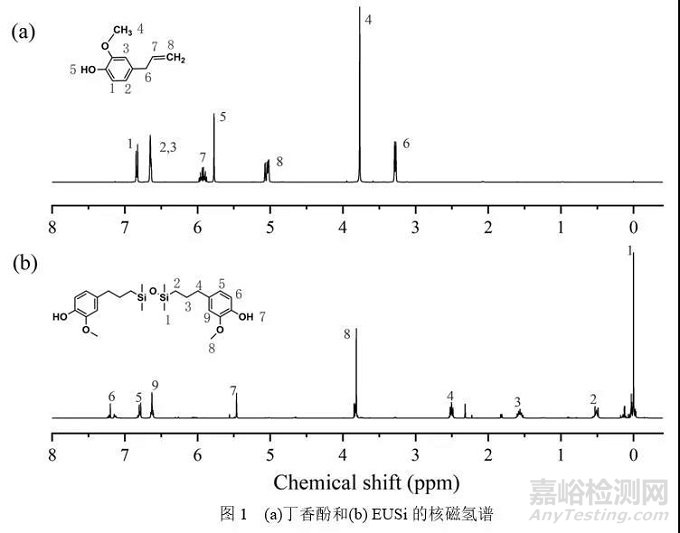

1、EUSi的表征

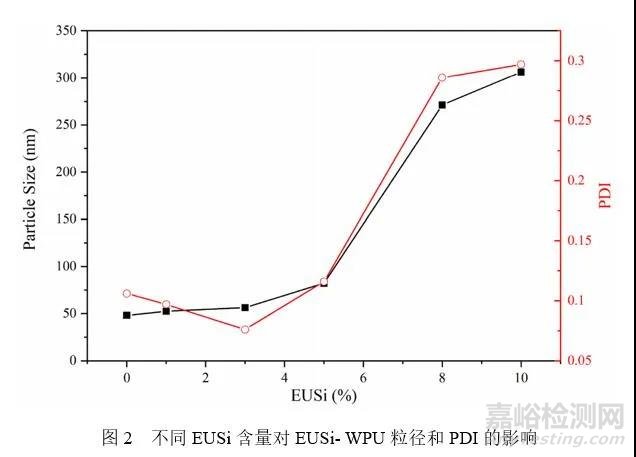

2、EUSi-WPU分散體的粒度分析

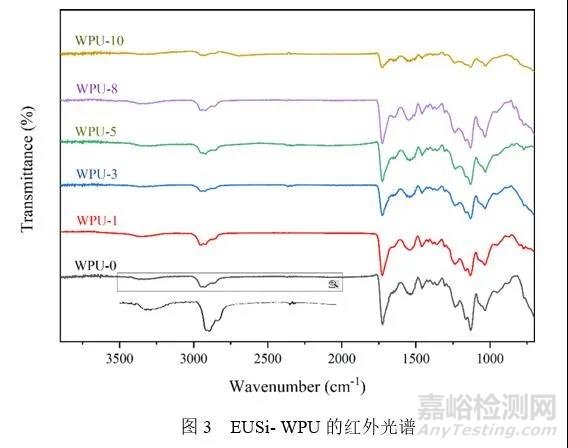

3、傅里葉變換紅外光譜分析

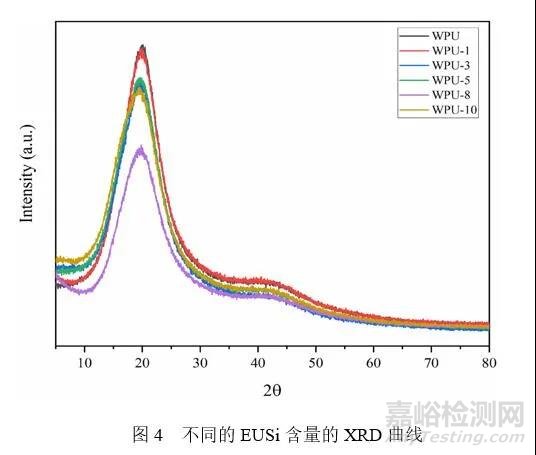

4、XDR分析

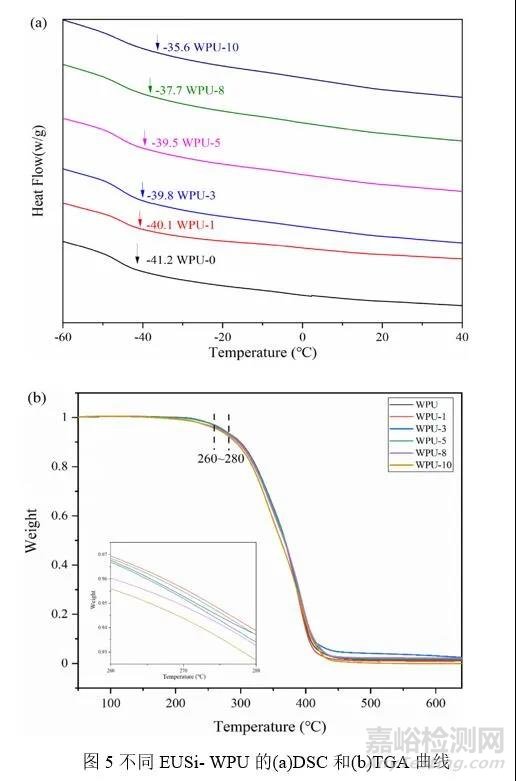

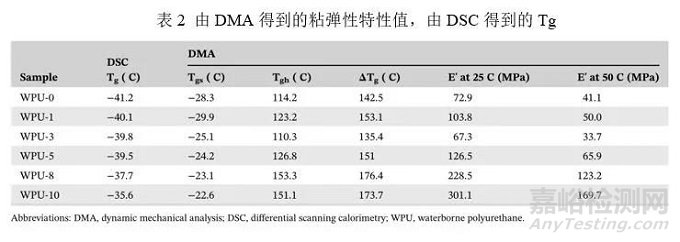

5、EUSi- WPU的熱性能





6、DMA分析

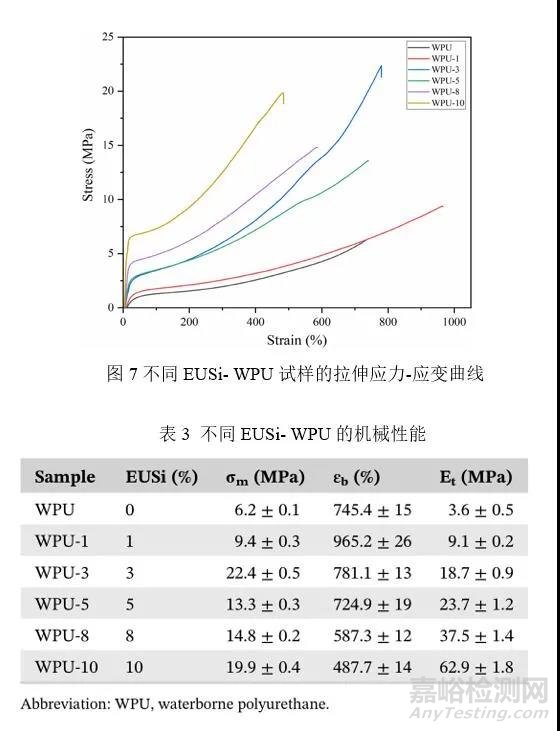

7、EUSi- WPU的機械性能





8、EUSi- WPU的疏水性能





結(jié)論



以丁香酚和1,1,3,3-四甲基二硅氧烷為原料，通過硅氫化反應(yīng)，成功合成了生物基硅改性劑EUSi（收率95%）。通過紅外光譜和核磁氫譜，證明EUSi成功引入到WPU。另外，將不同濃度的EUSi作為擴鏈劑，通過苯酚羥基和異氰酸酯基團的反應(yīng)引入WPU體系中，探究其性能的變化。當(dāng)EUSi的加入量為3%時，材料的抗拉強度從6.2 MPa提高到22.4 MPa，材料吸水率明顯降低(從31.3%降至7.6%)，熱穩(wěn)定性提高(10%EUSi時Tg為-35.6℃, 比純WPU高5.6℃)。丁香酚是一種生物基可再生材料，與傳統(tǒng)的溶劑型聚氨酯相比，WPU也是一種環(huán)保材料。該研究為有機硅改性水性聚氨酯的制備提供了一種新的方法，可用于水性油墨粘合劑領(lǐng)域。



參考資料:



ZhangX, Cai Y, Zhang X, et al. Synthesis and characterization of eugenol-basedsilicone modified waterborne polyurethane with excellent properties[J]. Journalof Applied Polymer Science, 2021,138:1-10
