引用本文：

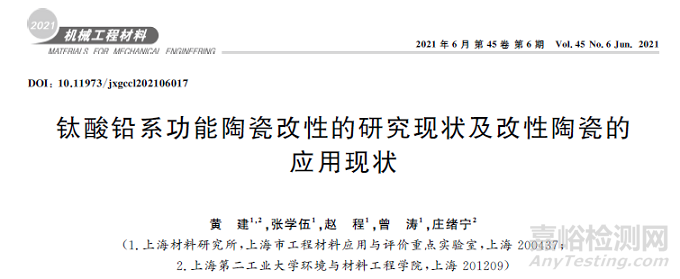

黃建，張學伍，趙程，曾濤，莊緒寧.鈦酸鉛系功能陶瓷改性的研究現狀及改性陶瓷的應用現狀[J].機械工程材料，2021，45（6）：94-98.

Huang J, Zhang X W, Zhao C , et al. Research Status of Modification of Lead Titanate Series Functional Ceramics and Application of Modified Ceramics, 2021, 45（6）：94-98.

DOI：10.11973/jxgccl202106017

     鈦酸鉛系陶瓷是一種重要的功能材料，在壓電領域應用廣泛。該陶瓷存在燒結、極化困難，壓電性能低的問題，其燒結和壓電性能是目前的研究熱點。綜述了通過元素?fù)诫s和組元添加對鈦酸鉛系陶瓷進行改性以改善燒結性能和壓電性能的研究現狀，以及改性后陶瓷的應用現狀。指出了未來的研究方向，包括燒結工藝的優化、元素復合摻雜以及準同型相界區的成分設計等。

1 鈦酸鉛陶瓷材料的改性

      目前常采用摻雜元素和添加組元的方法對鈦酸鉛陶瓷材料進行改性。改性可以降低鈦酸鉛的軸向比c/a，改變晶粒尺寸，提高結構致密性，從而提高陶瓷的燒結性能。摻雜的適量元素可以取代原晶胞中的離子形成固溶體，同時保持原有的鈣鈦礦結構，提高陶瓷的壓電性能；添加組元可以在某一成分處形成準同型相界區，該相界區具有較好的壓電性能，因此多元系鈦酸鉛陶瓷材料的壓電性能較好。這兩種改性方式是目前鈦酸鉛陶瓷材料性能改善方面的研究熱點。

1.1元素?fù)诫s

     摻雜離子的半徑與原結構中的離子半徑不同，使得晶體結構發生畸變，并且摻雜離子的價態與原結構中離子的價態不同時，會出現氧空位或鉛空位，導致材料的晶體結構及其對稱性、晶粒尺寸發生變化。晶粒尺寸會影響鐵電疇的結構，氧或鉛空位會影響鐵電疇的轉動；鐵電疇的結構及轉動難易會影響壓電陶瓷的壓電及介電性能。

      鈦酸鉛陶瓷的ABO3型鈣鈦礦結構對摻雜離子的尺寸和價態具有較高的容許性，為通過摻雜元素來改善陶瓷的壓電性能提供了可能。在低價或高價的摻雜離子取代原晶體結構中A位或B位的離子時，為保持晶體內部的電中性，晶體會產生一定數量的空位而引起晶格畸變。一般半徑較大的離子會取代原晶體結構中的A位Pb2+，半徑較小的離子會取代B位Ti4+。在實際應用中，可根據具體的性能要求合理選擇摻雜元素及摻雜量。

     摻雜離子取代A位Pb2+時會降低晶體的c/a值，且隨著摻雜量增加，c/a值減小，晶體結構由四方相向立方相轉變，使得燒結性能改善。A位離子摻雜分為等價離子摻雜(摻雜離子的價態與取代離子的價態相同)和非等價離子摻雜(摻雜離子的價態與取代離子的價態不同)。等價離子主要有Ca2+、Ba2+、Sr2+等，這些離子的半徑較Pb2+的大。Ca2+取代A位Pb2+時，隨Ca2+摻雜量增加，a基本不變，c逐漸減小，c/a減小，鈦酸鉛的四方畸變度減小，c軸方向偶極子取向力減小，使得電疇的自發極化強度和矯頑電場降低，燒結性能改善，強度提高；Ba2+取代Pb2+時，對晶體結構的影響不大，但會降低PbTiO3的四方性和居里溫度；BAJAJ等發現，Sr2+摻雜取代A 位Pb2+所得Pb0.2Sr0.8TiO3的介電性能優異(低介電損耗、零外加電場下的介電常數高)，居里溫度高，可操作溫度和頻率范圍寬，可調諧性高，機械品質因數高。非等價離子主要有La3+ 、Sm3+ 、Y3+ 、Ce3+ 、Gd3+等，當這些3價離子取代Pb2+時，為保持晶體內部的電中性，晶胞會產生一定數量的鉛空位，抵消多余的正價。鉛空位有利于鐵電疇的轉動，即在較小的電場強度下電疇就能發生轉動，或在相同電場強度下，電疇沿電場方向取向的數量會增多，這提高了陶瓷的壓電性能，同時使得低溫時陶瓷的介電損耗增大，抗老化能力和穩定性降低。La3+的摻雜會影響陶瓷的晶體結構，隨著La3+摻雜量增加，晶體結構向立方相轉變，晶粒尺寸變大；Sm3+ 、Y3+取代Pb2+時，晶體結構的各向異性減弱，陶瓷燒結后的致密性提高；同時加入Ca2+和Sm3+不僅可以減弱陶瓷晶格的各向異性，還能使陶瓷保持良好的介電性能，使其適用于高頻、高溫壓電器件領域。

     摻雜離子取代B位Ti4+時可以提高陶瓷的機械品質因數，且摻雜量較少時對陶瓷的居里溫度影響不大，改性后的陶瓷適用于高頻、高溫壓電器件領域。B位離子摻雜的高價離子主要有Nb5+ 、W6+ 、Mo6+等，等價離子主要有Mn4+ 、Zr4+等，低價離子主要有Mn3+ 、Sb3+等。低價離子摻雜會導致晶胞中產生多余的負價，為保持晶體內部的電中性，晶胞會產生一定數量的氧空位，抵消多余的負價。氧空位的出現會破壞晶胞的氧八面體結構，通常氧空位可以在自發極化產生的電場作用下遷移，形成方向與電疇原自發極化方向相同的電場，因此施加外電場使電疇轉動時，電疇不僅要克服自身自發極化產生的電場，還要克服氧空位產生的電場，這使得電疇轉動和極化困難，陶瓷的壓電性能降低，但是有利于提高機械品質因數、抗老化性能和穩定性。TANG等發現Sb5+和Mn2+共摻雜取代部分Ti4+所得Pb0.80Ca0.20TiO3陶瓷的電阻率顯著提高，可提高4個數量級，介電損耗降低至0.57%。

     添加組元會在某一成分處形成準同型相界區，該區域具有較高的壓電性能。添加組元后的多元系鈦酸鉛陶瓷在高溫、高頻等環境中顯示出了優于鋯鈦酸鉛陶瓷的壓電穩定性，因此成為目前的研究熱點之一。2001年，EITEL等首次報道了具有高居里溫度的鉍鈣鈦礦系[Bi(Me)-PbTiO3(Me為SC3+、Y3+、Yb3+、In3+等)]陶瓷，之后眾多研究者對該系陶瓷展開了研究。DAI等采用兩步燒結法制備的BSPT陶瓷的壓電系數可達540pC·N-1，該陶瓷適用于高溫壓電器件領域，可用于制備溫度穩定性要求高的致動器和換能器，但其介電損耗高達3%，這極大地限制了其在高頻壓電器件領域的應用。研究表明，三元系BSPT陶瓷如Pb(Mn1/3Sb1/3)O3-BiScO3-PbTiO3 (PMS-BSPT)等的介電損耗較BSPT陶瓷的明顯降低。YU等研究發現，BMZ-BSPT陶瓷的壓電系數為360 pC·N-1，居里溫度為449℃，介電損耗僅為0.58%，該陶瓷既具備高的壓電性能，又具備低的介電損耗，有望取代鋯鈦酸鉛材料，應用于高溫壓電器件領域。

2 鈦酸鉛陶瓷的應用

     隨著科學技術的發展，壓電陶瓷的應用日漸廣泛。鈦酸鉛系壓電陶瓷具有居里溫度高、高頻穩定性好、壓電各向異性強等優點，已成為高溫、高頻壓電器件領域的重要材料。

      在高頻壓電器件領域，壓電陶瓷常采用厚度方向振動模式振動，這要求陶瓷具有強的壓電各向異性，以減弱激發厚度方向模式振動時的橫向響應。鈦酸鉛系陶瓷的平面耦合系數低，厚度方向模式振動時的橫向響應小，介電常數小(小于300)，可用于高頻濾波器、高頻換能器、壓電驅動器和壓電馬達中，在醫療上常用于超聲診斷設備，在工業上用于超聲清洗、超聲無損檢測探傷和能量收集等設備。

2.1高頻濾波器

     陶瓷是濾波器的組成元件，采用新型回流焊接工藝將濾波器焊在電路板上時，要求陶瓷元件具有較高的居里溫度。鈦酸鉛系陶瓷具有較好的厚度三次諧波特性和較高的居里溫度(高于270℃)，其中PMS-PT陶瓷的居里溫度可達325℃，同時具有高的機械品質因數和低的介電常數，適應回流焊等新型焊接工藝的要求。在PMS-PT陶瓷中摻雜適量的Co2O3可以顯著提高PMS-PT陶瓷的機電性能，且摻雜量為0.65%(質量分?jǐn)?shù))時，陶瓷的機電性能最好，介電常數為290，介電損耗為0.313%，壓電系數為78 pC·N-1，厚度伸縮機電耦合系數為0.489，平面機電耦合系數為0.133，機械品質因數為2162，在高頻濾波器元件上具有重要的應用價值。

2.2高頻換能器

     鈦酸鉛陶瓷具有較強的壓電各向異性，可用于制備高頻超聲換能器，應用于醫學超聲診斷和工業超聲無損檢測領域。應用在無損檢測領域的器件可以達到較大的信噪比，具有良好的探測性。同時鈦酸鉛陶瓷可以簡化超聲換能器的設計，提高分辨率。高分辨率和高靈敏度的超聲換能器對超聲成像設備的發展具有重要意義。

     用改性鈦酸鉛陶瓷制備的高頻換能器具有脈沖波形好、頻率特性曲線光滑、無雜波等特點，同時介電常數低，適用于近場檢測和分辨率要求高的場合。LIN等采用鈧酸鉍-鈦酸鉛壓電陶瓷和環氧樹脂制成1-3 型復合材料，得到了低中心頻率(8.93MHz)、高機電耦合系數(0.608)、寬帶寬(41.59%)的換能器，在高分辨率要求的換能器中具有較大的應用潛力。

2.3熱釋電紅外傳感器

     鈦酸鉛陶瓷的介電常數小、熱釋電系數大、居里溫度高、體積熱容量小、熱釋電特性良好，可用來制備熱釋電紅外傳感器。熱釋電紅外傳感器通過將接收到的紅外輻射轉換成電信號，電信號經內部信號處理電路放大并經控制電路輸出，從而起到控制后端負載的作用。鈮鎂酸鉛-鈦酸鉛薄膜屬于熱釋電紅外傳感器中的敏感元件，其結構均勻致密，熱釋電系數大，為3.1×10-4C·m-2·K-1，介電常數為470，剩余極化強度為17.2 μC·cm-2，電壓響應優值和探測率優值均較高，熱釋電性能好。

     CHI等研究發現，摻雜鑭、鈣、鈮、鋯的鈦酸鉛系陶瓷的熱釋電系數和探測率優值均提高。摻雜鈣、銻和錳元素的Pb0.80Ca0.2(Sb2/3Mn1/3)0.05Ti0.95O3陶瓷的電阻率較摻雜前的顯著提高，可提高4個數量級，介電損耗大幅降低至0.57%，同時熱釋電系數和探測率優值提高，熱釋電系數可達2.6×10-8 C·cm-2·K-1，探測率優值可達3.62×10-5Pa-0.5；該陶瓷可用來制備熱釋電紅外傳感器中的敏感元件。隨著熱釋電陶瓷材料的發展，室溫下多元系鋯鈦酸鉛基熱釋電陶瓷表現出了較好的熱釋電性能，如熱釋電系數高、室溫?zé)後岆娤禂?shù)穩定性好等，目前已在熱釋電性能要求高的物聯網、智能開關等領域得到廣泛應用。

3 結束語

     目前常采用摻雜元素和添加組元的方法對鈦酸鉛陶瓷材料進行改性。摻雜元素改性可以改變晶體結構和晶粒尺寸，改善陶瓷的致密性，提高燒結性能、壓電性能及其他電學性能，但摻雜量較高會對材料的居里溫度產生較大影響。摻雜元素改性的鈦酸鉛陶瓷可用于制備傳感器和換能器。添加組元改性可以較大幅度地提高陶瓷的壓電性能，但要精確控制準同型相界區的成分，才能達到改善陶瓷壓電及其他電學性能的目的。添加組元改性的鈦酸鉛陶瓷可用于制備壓電致動器和高溫?fù)Q能器，在高溫、高頻壓電器件領域具有較大的應用潛力。

     目前，壓電陶瓷材料的應用日益廣泛，其應用領域和環境的變化對性能提出了更高的要求。例如，在高頻領域工作的換能器，在核反應堆中使用的高溫超聲波定位探測器，以及在高溫環境中工作的傳感器均要求陶瓷具有高的居里溫度、良好的高頻穩定性和高溫穩定性，這極大推動了鈦酸鉛系陶瓷的改性研究。然而，采用摻雜元素和添加組元的改性方法，難以得到兼具高壓電性能和高溫穩定性的鈦酸鉛系陶瓷，因此未來在這方面主要的研究方向為燒結工藝的優化、元素復合摻雜以及準同型相界區的成分設計等。
