一、低頻治療儀的結構、工作原理與作用機理



1.低頻治療儀的結構



應根據產品自身特點確定結構組成，通常由主機（信號產生及控制裝置）、電源裝置（內置或外置）、電極及其他附屬部件組成。

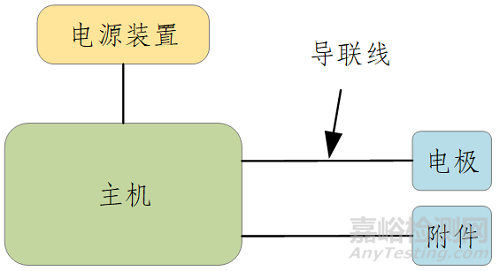

產品組成示例：

圖1. 產品示例圖



2.低頻治療儀的工作原理



醫學上頻率在1000Hz以下的脈沖電流稱作低頻電流或低頻脈沖電流。應用低頻脈沖電流作用于人體來治療疾病的方法稱為低頻電療法。目前在物理治療行業，主要將低頻電療法劃分為神經肌肉電刺激療法（NMES）、經皮神經電刺激療法（TENS）、功能性電刺激療法（FES）中醫電針療法（EA）和中醫導平療法。



3.低頻治療儀的作用機理



興奮神經肌肉組織：細胞或組織具有對外界刺激產生反應的能力。當細胞處于興奮狀態時，在受刺激部位首先出現動作電位，而各種細胞的外部表現如肌肉收縮和腺體分泌等，都是由動作電位觸發引起的。在細胞接受一次刺激而興奮后的一個短時間內，其興奮性產生明顯的變化，即出現絕對不應期和相對不應期。在絕對不應期，無論刺激強度多大，細胞都不能再興奮。不同組織的不應期有很大的差異，如神經纖維的絕對不應期為0.5ms，骨骼肌細胞為2ms，心肌細胞更是高達200~400ms，所以理論上神經纖維每秒內能產生和傳導的動作電位數可達2000次，也就是說頻率2000Hz以下的每個脈沖刺激均能使神經纖維產生一次興奮。但實際上神經纖維在體內傳導的沖動頻率，低于理論上可能達到的最大值，一般認為每秒為1000次左右，因此低頻脈沖電流的主要治療作用之一是刺激神經肌肉興奮。低頻電流的頻率不斷變化可以興奮神經肌肉組織，引起肌肉收縮。而不同類型的低頻電流的波形、強度、持續時的變化對神經肌肉刺激的反應也各有不同，達到不同的治療作用。



二、低頻治療儀的研發實驗要求



1.產品性能研究



應當進行產品性能研究以及產品技術要求的研究和編制說明，包括功能性、安全性指標（如電氣安全與電磁兼容、輻射安全）以及與質量控制相關的其他指標的確定依據，所采用的標準或方法、采用的原因及理論基礎。如適用的國家標準、行業標準中有不適用的條款，也應將不適用的條款及理由予以說明。對于特殊功能，應出具詳細資料說明作用機理及工作原理、采用的原因并給出驗證資料。



2.生物相容性評價研究



生物相容性評價研究應當包括：生物相容性評價的依據和方法；產品所用材料的描述及與人體接觸的性質；實施或豁免生物學試驗的理由和論證；對于現有數據或試驗結果的評價。



3.滅菌和消毒工藝研究



終端用戶消毒：如適用，應明確推薦的消毒工藝（方法和參數）以及所推薦消毒方法確定的依據，并出具效果驗證資料。



4.產品有效期和包裝研究



有效期的確定：應當給出有效期驗證報告，可參照《有源醫療器械使用期限注冊技術審查指導原則》。



對于有限次重復使用的醫療器械，應當進行使用次數驗證。對于無菌包裝的附件，應當出具滅菌的驗證資料。



應根據自身產品臨床應用和產品設計情況，確定出產品的關鍵部件和可更換部件。應明確在預期使用條件下關鍵部件的使用期限，及可更換部件的定期保養維護時間和更換頻次，且應給出確定使用壽命和更換頻次的理論依據。



包裝及包裝完整性：在宣稱的有效期內以及運輸儲存條件下，保持包裝完整性的依據。電極若為無菌包裝，應當符合YY/T 0681的要求。



5.軟件與網絡安全研究



含有軟件的產品，應當出具一份單獨的醫療器械軟件描述文檔，內容包括基本信息、實現過程和核心算法，詳盡程度取決于軟件的安全性級別和復雜程度。同時，應出具關于軟件版本命名規則的聲明，并明確軟件版本的全部字段及字段含義，確定軟件的完整版本和發行所用的標識版本。具體參見《醫療器械軟件注冊技術審查指導原則》（國家食品藥品監督管理總局通告2015年第50號）的相關要求。



若產品具有網絡連接功能以進行電子數據交換或遠程控制，其中網絡包括無線、有線網絡，電子數據交換包括單向、雙向數據傳輸，遠程控制包括實時、非實時控制；或產品采用存儲媒介以進行電子數據交換，其中存儲媒介包括但不限于光盤、移動硬盤和U盤，應當出具網絡安全描述文檔，具體參見《醫療器械網絡安全注冊技術審查指導原則》（國家食品藥品監督管理總局通告2017年第13號）的相關要求。



若產品屬于移動醫療器械，應按照《移動醫療器械注冊技術審查指導原則》（國家食品藥品監督管理總局通告 2017年第222號）給出相關資料，應明確顯示屏的技術要求（如屏幕尺寸、分辨率和亮度等），應明確電池續航能力的要求（如容量、續航時間、剩余電量提示等），應給出環境光影響驗證資料等。



6.主要性能指標



下列術語定義適用于本文：



頻率：每秒鐘內脈沖出現的次數，單位為赫茲（Hz）。

波形：呈現在患者電路上的一個電信號（電壓或電流）的幅值對時間變化的函數。

脈沖周期：一個脈沖波的起點到下一個脈沖波的起點相距的時間，單位為ms或s。

脈沖寬度：輸出脈沖波幅度達最大值50%的持續時間，單位為ms或s。



低頻電療儀一般應包括以下技術指標的要求：



6.1 工作頻率、脈沖寬度、脈沖周期、幅度值、直流分量等參數由制造商規定，允差應符合相應的行業標準要求。

6.2 輸出波形：設備輸出波形加以描述，如三角波、方波、梯形波、正弦波、階梯波、指數曲線波等。

6.3 連續工作時間應不少于4h。

6.4 若設備為調制低頻，載波及調制波的頻率和波形、調幅度應加以描述。

6.5 若出具針對不同治療部位或適應癥的處方，則處方的類型、波形及變化規律應加以描述。



6.6 電極：應考慮持粘性和剝離強度等相關要求。如為自制，應符合YY 0868-2011《神經和肌肉刺激器用電極》要求，同時應按照GB/T 16886系列標準進行生物學評價。如為外購產品，應購買已取得醫療器械產品注冊證或備案憑證的產品。



6.6.1持粘性（如適用）：持粘性和允差由制造商規定。

6.6.2剝離強度（如適用）：剝離強度和允差由制造商規定。

6.6.3環氧乙烷殘留量：對于采用環氧乙烷滅菌的電極，其環氧乙烷殘留量應不大于10μg/g（適用于無菌包裝電極）。



6.7.電針（如適用）：應符合YY0780-2018的要求。

6.8.電針治療儀應符合YY0780-2018的要求。

6.9. 經絡刺激儀應符合YY/T 1666-2019的要求。



6.10.安全應滿足：



（1）GB 9706.1-2007《醫用電氣設備第1部分：安全通用要求》。

（2）YY 0607-2007《醫用電氣設備第2部分：神經和肌肉刺激器安全專用要求》。

（3）YY 0505-2012《醫用電氣設備第1-2部分：安全通用要求-并列標準：電磁兼容要求和試驗》。

（4）對于醫用電氣系統，還應符合GB 9706.15-2008《醫用電氣設備第1-1部分：安全通用要求并列標準：醫用電氣系統安全要求》的要求。



6.11.環境試驗應滿足：GB/T 14710-2009《醫用電器環境要求及試驗方法》。



6.12.如含軟件，“產品型號/規格及其劃分說明”應明確軟件的名稱、型號規格、發布版本、完整版本命名規則、運行環境（控制型軟件組件適用，包括硬件配置、軟件環境和網絡條件），而“性能指標”應明確軟件全部臨床功能綱要。



6.13.如產品含有移動醫療器械，應明確其電池容量、顯示屏的尺寸、分辨率和亮度，并符合《移動醫療器械注冊技術審查指導原則》相關要求。



6.14．如產品具有網絡連接功能以進行電子數據交換或遠程控制，應明確其數據接口、用戶訪問控制。并符合《醫療器械網絡安全注冊技術審查指導原則》相關要求。



三、相關標準



根據產品自身特點適用表1中相關標準：



表1. 相關產品標準

標準編號	標準名稱
GB 9706.1-2007	醫用電氣設備第1部分：安全通用要求
GB 9706.15-2008	醫用電氣設備第1-1部分：安全通用要求并列標準：醫用電氣系統安全要求
GB/T 191-2008	包裝儲運圖示標志
GB/T 14710-2009	醫用電器環境要求及試驗方法
GB/T 16886.1-2011	醫療器械生物學評價第1部分：風險管理過程中的評價與試驗
GB/T 16886.5-2017	醫療器械生物學評價第5部分：體外細胞毒性試驗
GB/T 16886.10-2017	醫療器械生物學評價第10部分：刺激與遲發型超敏反應試驗
YY 0505-2012	醫用電氣設備第1-2部分：安全通用要求-并列標準：電磁兼容要求和試驗
YY 0607-2007	醫用電氣設備第2部分：神經和肌肉刺激器安全專用要求
YY 0780-2018	電針治療儀
YY 0868-2011	神經和肌肉刺激器用電極
YY/T 0316-2016	醫療器械風險管理對醫療器械的應用
YY/T 0696-2008	神經和肌肉刺激器輸出特性的測量
YY/T 1666-2019	經絡刺激儀



四、主要風險



主要參考YY/T 0316-2016《醫療器械風險管理對醫療器械的應用》。



表2. 初始事件和環境示例

	通用類別	初始事件和環境示例
	不完整的要求	性能不符合要求； 說明書未對設備及附件維護保養的方式、方法、頻次進行說明；
	制造過程	控制程序及生產工藝、作業指導書修改未經驗證，導致產品質量不穩定； 生產過程關鍵工序控制點未進行監測，導致產品不符合要求等； 外購、外協件供方選擇不當，外購、外協件未進行有效進貨檢驗，導致不合格外購、外協件投入生產等。
	運輸和貯藏	產品防護不當導致設備運輸過程中損壞等； 在超出設備規定的貯藏環境（溫度、濕度、壓力）貯藏設備，導致設備不能正常工作等。
	環境因素	溫度、濕度、海拔如超出給定范圍后可能造成運行不正常； 過熱、過冷的環境可能導致設備不能正常工作等； 強酸強堿導致傷害等； 抗電磁干擾能力差，特定環境設備工作不正常等； 設備的供電電壓不穩定，導致設備不能正常工作或損壞等。
	擦拭和清潔	使用者未按要求進行維護、擦拭和清潔。
	處置和廢棄	未在使用說明書中對低頻電療儀或其他部件的處置（特別是使用后的處置）和廢棄方法進行說明，或信息不充分；未對設備廢棄的處置進行提示性說明等。
	人為因素	設計缺陷引發的使用錯誤； 設計變更未有效執行； 易混淆的或缺少使用說明書： —圖示符號說明不規范 —操作使用方法不清楚 —技術說明不清楚 —重要的警告性說明或注意事項不明確 —不適當?shù)牟僮髡f明等
失效模式		由于老化、磨損而導致功能退化/疲勞失效。

表3. 危險（源）、可預見的事件序列、危險情況和可能發生的傷害之間的關系

危險（源）	可預見的事件序列	危險情況	傷害
電磁能量	在強電磁輻射源附近使用低頻電療儀測量	電磁干擾程序運行	受到影響無法正常運行
	靜電放電	干擾程序運行	受到影響無法正常運行
	患者在設置電刺激參數時，將參數設置過大	患者使用該過大的參數進行刺激	引起人體組織刺激部位紅腫、灼傷
	電刺激輸出雙向正負脈沖能量不平衡	患者使用了單向脈沖或不平衡雙向波進行治療	引起人體組織刺激部位電化學反應，造成損傷
熱能	非預期的或過量的電極片升溫	電流輸出功率過高	引起人體組織過熱或?qū)е聽C傷
機械能	工作狀態中移動產品或操作不當	產品從高處墜落	砸傷患者或操作者；設備損壞導致無法正常使用
生物學	使用有生物相容性不良的材質制作	人體接觸	皮膚過敏、刺激
化學	長時間不使用的電池未經取出，造成電池漏液	電路腐蝕	設備故障，無法工作
環境	設備受到外界的電磁干擾	產品設計時電磁屏蔽及電路抗擾設計不充分	不能正常工作
		未規定設備的使用環境
	設備對外界的電磁輻射干擾	屏蔽、濾波及接地技術不完善	引起其他設備不能正常工作
		未規定設備的使用環境要求
		設備內部信號線與電源線相互干擾
器械使用	使用者的操作有誤、未按說明書要求操作	設備使用不正常	達不到預期治療效果
	與消耗品、附件、其他醫療器械的不相容性	配套用的電極片不適用，導聯線接觸或?qū)ú涣?/span>	設備無法正常使用
	交叉感染	與使用者接觸的部分清潔/消毒不充分或不正確	可導致感染性疾病
不完整的說明書	未對錯誤操作進行說明	錯誤操作	達不到預期治療效果，嚴重時延誤治療
	不正確的消毒方法	使用有腐蝕性的清潔劑、消毒劑	產品部件腐蝕、防護性能降低
	不正確的產品貯存條件	器件老化、部件壽命降低	產品壽命降低
	可能需要更換的零部件沒有規格說明	使用不符合要求的器件	產品的損壞、造成安全隱患（電氣安全）
	未說明所需的維護方法	不是適當?shù)木S護	產品壽命降低
