中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

三元材料現(xiàn)在正作為取代鈷酸鋰正極的研究熱點(diǎn)，安全性高的優(yōu)點(diǎn)一直為大眾所看好。在動(dòng)力電池方面，需要考慮到續(xù)航時(shí)長(zhǎng)，做到較高的功率和能量密度。想要達(dá)到上述要求，就必須要提高三元材料的比表面積，而三元材料的比表面與其前驅(qū)體的比表面成正比。

在測(cè)試三元材料比表面時(shí)，我們首先要在取樣時(shí)考慮到樣品的特性。電池中應(yīng)用的三元材料是由LiCoO2、LiNiO2和LiMnO2三種材料混合而成，考慮到Ni、Co和Mn之間存在明顯的協(xié)同效應(yīng)，所以要以不同的配比來綜合這三種材料的優(yōu)點(diǎn)。

其次是精確稱樣量。在排除了樣品可能有的車間生產(chǎn)的誤差后，我們需要通過對(duì)工藝流程對(duì)比、條件控制差異和產(chǎn)物等進(jìn)行初步分析，對(duì)樣品的比表面積做出大概的預(yù)估。比表面積越大，稱樣量越小，反之，比表面積越小，稱樣量越大。BET方程為線性方程，只有稱樣量合適，實(shí)驗(yàn)所得的數(shù)據(jù)的線性越高，所得的BET比表面積就越準(zhǔn)確。

再者是科學(xué)嚴(yán)謹(jǐn)?shù)念A(yù)處理方案。由于空氣中含有大量水分和混雜氣體，樣品又難免會(huì)接觸到空氣，水汽與樣品表面生成的氫鍵在常溫情況下極難斷除，所以在實(shí)驗(yàn)開始前先對(duì)樣品進(jìn)行至少100℃的加熱和抽真空的預(yù)處理非常必要。

任選三個(gè)三元材料樣品，經(jīng)預(yù)處理之后進(jìn)行比表面積測(cè)試，所得結(jié)果如下表所示：

三元材料比表面對(duì)比數(shù)據(jù)

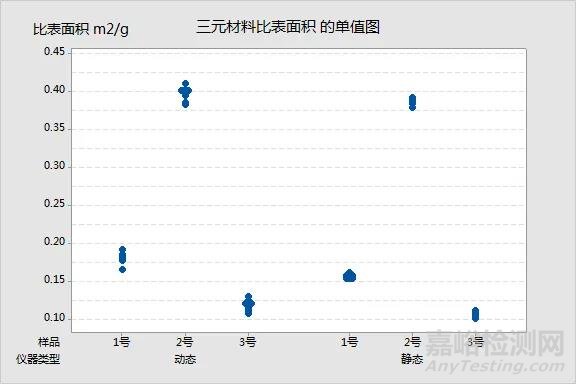

圖1 三元材料比表面的單值圖

由圖1單值圖可以看出：同種檢測(cè)原理下，同種樣品的比表面數(shù)值較集中，可認(rèn)為取樣手法正確或所取樣品已充分混合。

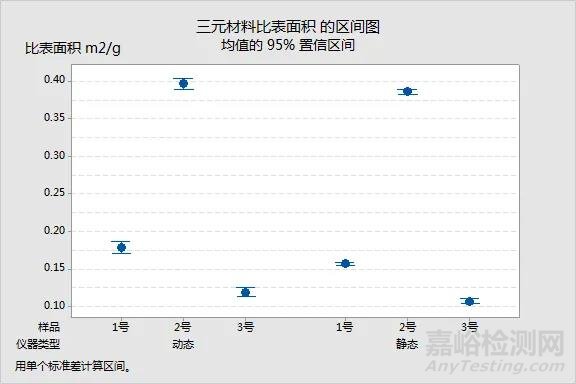

 圖2 三元材料比表面的區(qū)間圖（均值的95%置信區(qū)間）

由圖2的區(qū)間圖我們可以看出：當(dāng)置信區(qū)間取為95%時(shí)，樣品的比表面積數(shù)值均落于區(qū)間內(nèi)。

動(dòng)態(tài)儀器適用于質(zhì)量控制部門來料檢測(cè)，四站同時(shí)實(shí)驗(yàn)，準(zhǔn)確度與高效兼具。

靜態(tài)儀器則更適合研發(fā)部門進(jìn)行針對(duì)性研究，如混料特性及比表面對(duì)比、比例篩選等實(shí)驗(yàn)。高精確度的分析站不僅可以完成比表面分析，還可以測(cè)試孔徑，通過選擇不同的數(shù)據(jù)模型，應(yīng)用范圍更廣，可獲取數(shù)據(jù)更多。
