一、合作背景

一款車載充電器的RE項目，在日本某機構認證測試不能通過，與我們合作整改。

二、產品概述

產品為車載充電器，通過汽車電瓶(轎車12V,卡車24V)供電給各種便攜式、手持式設備的鋰電池充電。

三、項目標準要求

整改后樣機要求在工作狀態下通過日本EMC認證。

四、項目難點

日本某EMC機構認證，RE項目的限值很低。樣機為塑料外殼，PCB板為兩層板，客戶僅提供樣機和一份測試數據。

五、項目解決方案

1）測試原始數據：

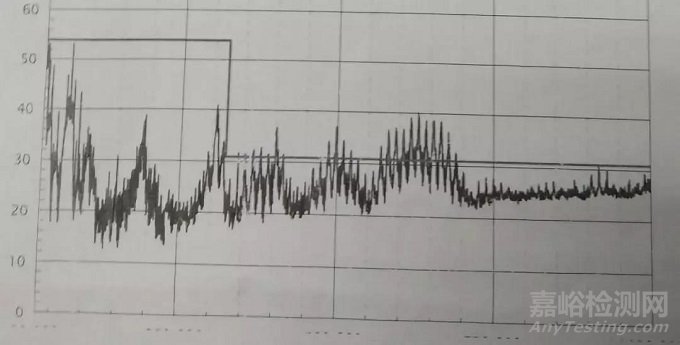

原始數據：300MHZ-650MH頻率段超標9DB左右，如下圖所示：

圖1原始數據

2）定位分析

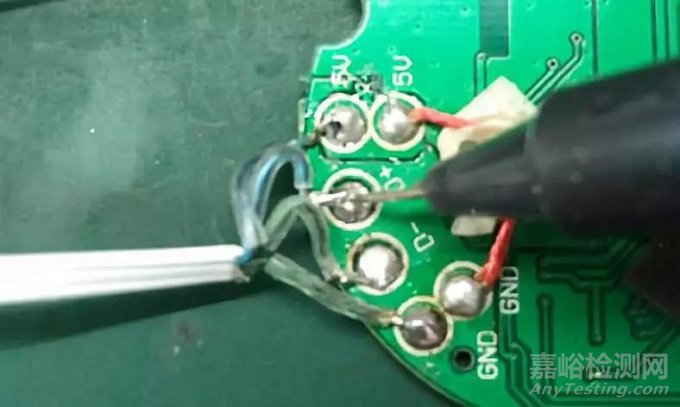

3）通過用頻譜儀電壓探頭進行排查定位，發現USB輸出電路的干擾頻率與之相符合，基本確定干擾源頭主要為USB輸出電路。

圖2定位示意圖

4）整改措施

USB輸出端口D+、D-的電阻改為型號WCM-2012-900T的貼片共模電感，USB輸出端口5V供電加FBMA-11-201209-121T的貼片磁珠。

圖3措施示意圖

圖4頻譜儀結果示意圖

5）通過上訴整改措施，樣機在日本通過EMC認證。

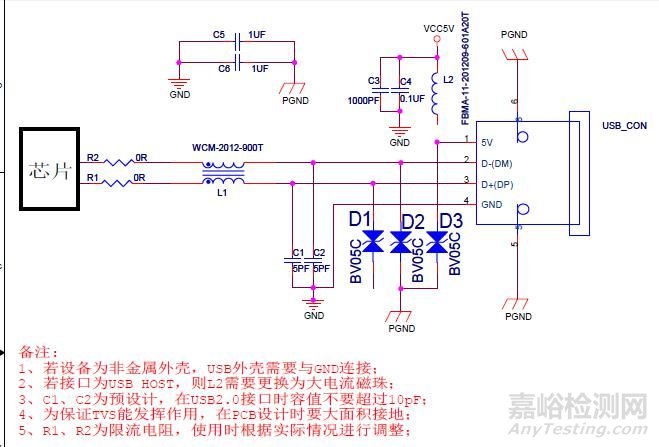

6）對于這類常規電路，我們已為相關客戶提供了常規的解決方案，例如USB口的電路如下：
