2.實驗配置

（1）方波發生器（20KHz，50%占空比）；

（2）兩米長線纜帶金屬屏蔽層；

（3）自制PCB（用于固定方波發生器、線纜及屏蔽層發射端接地）；

（4）三米法電波暗室。

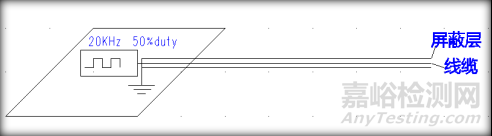

3.連接示意圖

4.測試數據

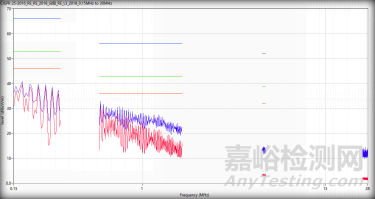

屏蔽層不接地?cái)?shù)據：

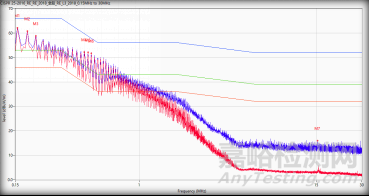

屏蔽層發射端接地?cái)?shù)據：

5.數據對比結論

從測試對比數據可以看出，在發射端單端接地的情況下，屏蔽層是有效的。

6.對結論的思考

實驗中發射方法屬于典型的偶極子天線模型，下圖為偶極子天線形成原理示意圖。

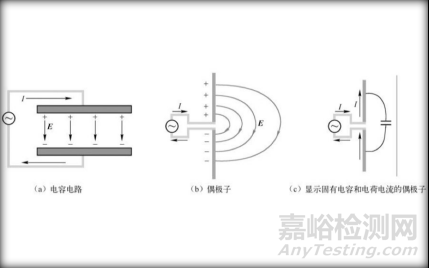

電場天線可以與電容相關聯。如圖所示為簡單的平行板電容器，當電荷堆積在板上時，板間就會產生電場。如果板被展開并置于同一個平面，板之間的電場就會伸展到空間中。相同的情形就發生在如圖所示的電場偶極子天線上。天線每部分的電荷在天線兩極之間就會產生一個進入空間的場，偶極子天線的兩臂之間具有一個固有的電容，如圖所示。需要有電流來給偶極子臂充電，天線上每部分的電流朝相同的方向流動，這樣的電流被稱為天線模電流。這個條件很特殊，因?yàn)樗鼘?dǎo)致了輻射的產生。當應用到天線兩極的信號振蕩時，場保持不斷換向并將波發送到空間中。如下圖電場天線輻射形成示意圖：

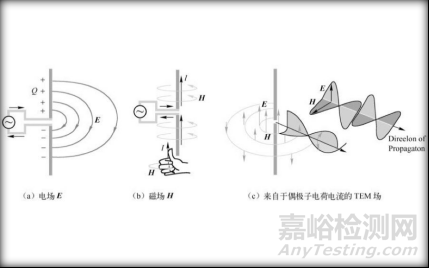

偶極子上的電荷和電流產生的場互相垂直。如圖所示，在天線上施加電壓，電場E從正電荷方向指向負電荷方向。天線上的充電電流產生磁場H，方向?yàn)榄h(huán)繞著金屬線并滿足右手定則，如圖所示。當電子沿著金屬線移動時，就會產生環繞著金屬線的磁力“風”。將右手拇指指向電流的方向，環繞在金屬線上的手指方向就是磁場方向。磁場的環繞導致了天線的電感特性。天線因此是一個既具有來自于電荷分布的電容，又具有來自于電流分布的電感特性的電抗性器件。如圖所示，E和H場是互相垂直的。它們以互相鏈接循環的方式從天線散布到空間中。當天線上的信號振蕩時就形成了波。

根據偶極子天線的形成及發射原理，我們不希望線纜成為偶極子天線，那么就需要將線纜構成一個“平板電容”。所以當我們在線纜上面加上屏蔽層并接地后，線纜與接地層之間就形成了“平板電容”，即將電場限制在一定區域內，而不是產生一個進入空間的場。

三總結

此實驗使用的發射模型是偶極子天線模型，所以在此模型下，發射端屏蔽層單端接地，是可以對輻射進行抑制的。如果是電流環模型，屏蔽層單端接地是否也有效果，請期待下一篇關于電流環模型的文章。（此實驗結論及思考僅代表作者在特定配置條件下得到，僅作為參考學習）
