電阻應變測試技術具有悠久的歷史，廣泛應用于結構強度試驗、剛度測試、疲勞壽命試驗預測等領域。應變花測試技術可以得到被試對象的主應力幅值與方向，進而應用結構主應力數據可以進行更為深入的研究分析，例如：結構裂紋擴展情況的監測與預測、結構剛度退化情況的監測與預測、結構疲勞壽命預測等。

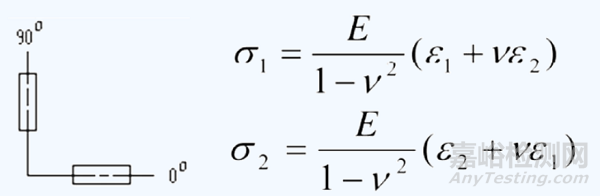

在實際工程測試應用時，若測點為單向應力狀態，沿應力方向布置應變片，就可以由應變與材料的彈性模量相乘得到應力；若測點為兩向應力狀態，而主應力方向已知時，沿主應力方向與垂直主應力方向布置應變片，根據材料的彈性模量（E）和泊松比（ν）可以計算得出應力。

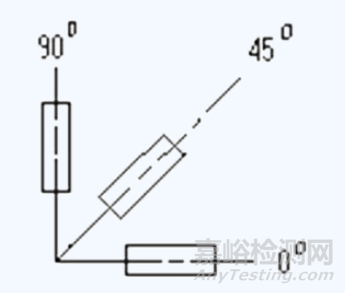

若測點為兩向應力狀態，但主應力方向未知時，就需要額外測試一個方向，利用三個方向的應變計算主應力。





對平面內與x方向夾角為α的應變，有：





令





則有主應力





剪應力





主應力與x正方向夾角





注意：主應力方向與x軸正方向的夾角α，依據公式的取值范圍僅有-45°~45°，顯然與實際不符。



這是由于求反三角函數時沒有考慮周期，事實上其一般解為：





k為任意整數，那么，k的取值如何確定呢？首先，由于通常用到的角度只在0到2π之間，k取值過大沒有意義。暫且把k的值定為0或1，這樣α的取值范圍為-45°~135°，符合工程實際。



小貼士：



一般認為帶方向的矢量可以指向0°~360°中的任意方向，但當矢量可以取正負時方向范圍縮減一半，例如方向240°的正矢量可以寫作方向60°的負矢量。而應力的情況略有不同。應力雖然也有方向，但其實它是一對相反方向的矢量，應力的正負僅表示拉/壓狀態。方向60°的+10MPa應力等同于方向240°的+10MPa應力，而與60°/240°的-10MPa應力相反。因此，應力方向的取值范圍僅為0°~180°，而非0°~360°。



根據物理意義，最大主應力總是偏向于σx 和σy 的較大者, 最小主應力則偏向于σx 和σy 的較小者，別急，還有特殊情況，如果σx 和σy一樣大呢？



此時B=0，當C>0時，α=45°時取到最大主應力；當C<0時，α=-45°時取到最大主應力。



那么，恰好C=0呢？此時各向應力一致，沒有特定的主應力方向。



既然主應力方向公式有適用條件，其他公式的適用條件是什么呢？



彈性力學主要基于四個假設，即連續性假設、均勻性假設、各向同性假設、線彈性假設。



假如分析對象不滿足連續性（例如微裂紋），應力、應變?cè)谖矬w內有突變，則微積分不適用；



假如分析對象不滿足均勻性（如鍍膜不均、局部淬火），物體各部分的彈性模量不同，則方程需要引入空間位置；



假如分析對象不滿足各向同性（如碳纖維、木材等），物體在各個方向上的彈性模量不同，則方程需要引入材料方向；



假如分析對象不滿足線彈性（載荷達到屈服強度），物體的變形與其所受外載荷不成比例關系，則胡克定律不適用。



應變花測試推算應力的公式基于平面應力假設，即假設所有的應力都在平面內，對于非平面問題不適用。



近年來隨著CAE技術的普及，應變?cè)囼?yàn)更多地被用于驗證仿真結果而非傳統的強度校核，有同仁問到試驗應力如何與仿真結果比較。



完全理想的平面問題脫離實際。當仿真結果中，厚度方向的應力分量相比于平面內的應力分量很小（相差一個數量級以上），我們就可以近似認為其為平面問題。取測試平面主應力與仿真最大主應力對比驗證。



等效應力





簡化為





與仿真結果對比驗證。



參考文獻：



1.材料力學，劉鴻文，高等教育出版社

2.彈性力學（上冊），徐芝綸，高等教育出版社

3.平面應力狀態下主應力方向判別新方法，伏振興，寧夏師范學院
