一、錫膏印刷不良判定與相關原因分析
錫膏印刷不均勻，錫膏量一多一少，會引起曼哈頓（立碑）現象。錫膏印刷太少或貼片偏位，易導致虛焊不良。錫膏量過多，使錫膏形狀崩塌，超出焊盤的錫膏在融化的過程中形成錫珠，易造成短路現象。
元件表面或焊盤表面氧化，降低了可焊性，使得焊錫和元件及焊盤浸潤不良而形成虛焊，應避免使用元件表面或線路板焊盤氧化的部品，以保持良好的可焊性。

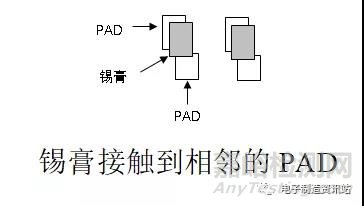

錫膏印刷應均勻，錫膏應與焊盤尺寸、形狀相等，并與焊盤對齊，錫膏的最少用量應覆蓋住焊盤的75%以上的面積，過量的錫膏最大覆蓋區域須小于1.2倍的焊盤面積，禁止與相鄰焊盤接觸。
以下為印刷的相關不良判定標準與影響印刷不良的相關因素分析：

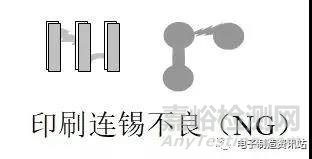

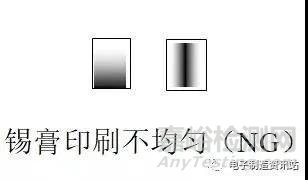

1.錫膏印刷不良的問題現象：
2. 影響錫膏印刷不良的原因分析

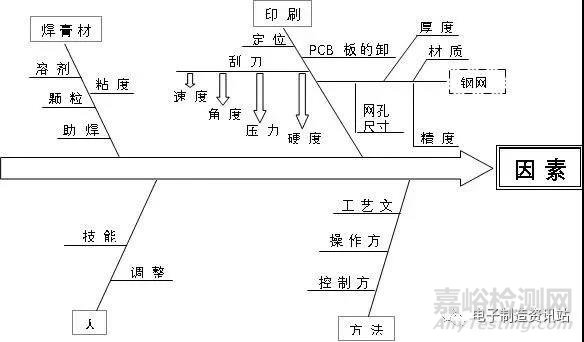

印刷錫膏在整個生產中引起的質量問題占的比重較大，印刷質量與模板的狀況、錫膏設備的刮刀、操作與清洗有很大關系，解決這類問題要注意各方面的技術要求，一般來說要想印出高質量的錫膏印刷，必須要有：
1)良好適宜的錫膏。
2)良好合理的模板。
3)良好的設備與刮刀。
4)良好的清洗方法與適當?shù)那逑搭l次。
3. 錫膏印刷不良相關原因分析與處理方法：
3.1、坍塌
印刷后，錫膏往焊盤兩邊塌陷。產生的原因可能是：
1)刮刀壓力太大。
2)印刷板定位不穩定。
3)錫膏粘度或金屬含量過低。
防止或解決辦法：
調整刮刀壓力；重新固定印刷板；選擇合適粘度的錫膏。
3.2、錫膏厚度超下限或偏下限
產生的可能原因是：
1)模板厚度不符合要求（太?。?/span>
2)刮刀壓力過大。
3)錫膏流動性太差。
防止或解決辦法：
選擇厚度合適的模板；選擇顆粒度和粘度合適的錫膏；調整刮刀壓力。
3.3、厚度不一致
印刷后，焊盤上錫膏厚度不一致，產生的原因可能是：
1)模板與印刷板不平行。
2)錫膏攪拌不均勻，使得粘度不一致。
防止或解決辦法：
調整模板與印刷板的相對位置，印刷前充分?jǐn)嚢桢a膏。
3.4、邊緣和表面有毛刺
產生可能原因是錫膏粘度偏低，模板網孔孔壁粗糙或孔壁粘有錫膏。
防止或解決辦法：
鋼網投產前確認檢查網孔的開孔質量，印刷過程中要注意清洗網板。
3.5、印刷均勻
印刷不完全是指焊盤上部分地方?jīng)]印上錫膏。產生的可能原因是：
1)網孔孔堵塞或部分錫膏粘在模板底部。
2)錫膏粘度太小。
3)錫膏中有較大尺寸的金屬粉末顆粒。
4)刮刀磨損。
防止或解決辦法：
清洗網孔和模板底部，選擇粘度合適的錫膏，并使得錫膏印刷能有效地覆蓋整個印刷區域，選擇金屬粉末顆粒尺寸與窗孔尺寸相對應的錫膏。
3.6、拉尖
拉尖是指漏印后焊盤上的錫膏呈小山峰狀，產生的可能原因是：
印刷間隙或錫膏粘度太大，或鋼網與線路板脫模（即分離）速度過快。
防止或解決辦法：
將印刷間隙調整為零間距或選擇合適粘度的錫膏，減小脫模速度。
3.7、偏位

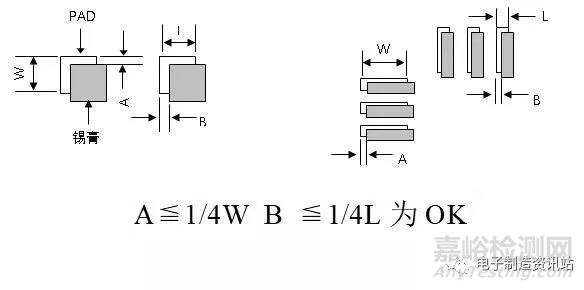

偏位是指印刷后的錫膏偏離焊盤1/4及以上的距離，產生的可能原因是：
1)線路板定位不良（線路板偏位或定位不牢），印刷時產生偏位；
2)印刷時，線路板定位不平整，線路板與鋼網之間有間隙；
3)鋼網與線路板未對中（半自動印刷機）；
4)印刷時，線路板與鋼網間存在一定角度的夾角；
5)鋼網變形；
6)鋼網開孔與線路板存在不同方向的偏移；
防止或解決辦法：
檢查線路板定位治具是否良好，有無松動或移位，定位PIN與線路板是否匹配；確認鋼網與線路板是否完全對中，線路板與鋼網間是否存在夾角的情況，并進行相應的調整；檢查鋼網是否變形，鋼網開孔是否與線路板焊盤存在不同方向的偏位現象，確認為鋼網不良，確認處理。
錫膏使用相關要求：
1)較為理想的使用環境溫度為20~27℃，相對濕度為40%~60%RH。
2)平時不使用時應密封保存在冰箱內（0~10℃）。
3)使用時從冰箱中取出放置，須解凍3小時以上，使其達到室溫。使用前要充分?jǐn)嚢琛?/span>
二、元件貼裝不良相關原因分析與應對
1、貼片機拋料原因分析與處理方法：

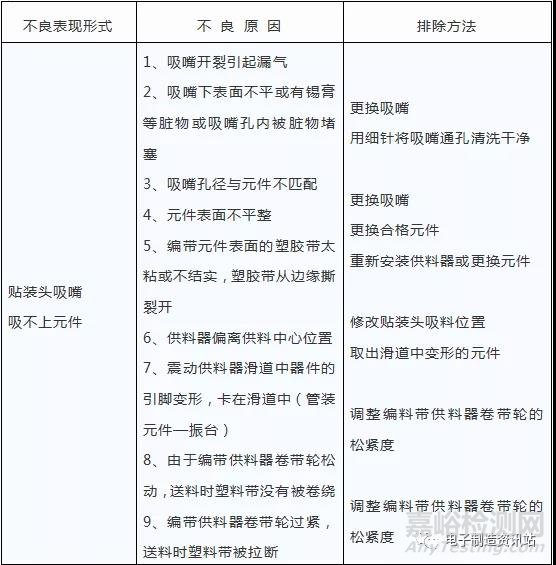

所謂拋料就是指貼片機在生產過程中，吸取元件之后未進行貼裝，并將元件拋至拋料盒或其它地方，或者未吸取元件而執行以上的一個拋料動作。拋料造成材料的損耗，延長了生產時間，降低了生產效率，提高了生產成本，為優化生產效率，降低成本，必須解決拋料率高的問題。
以下為拋料主要原因及對策：
原因1：
吸嘴問題，吸嘴變形、堵塞或破損造成氣壓不足，漏氣，造成吸料不良，取料不正，識別不良而拋料。
對策：
清潔或更換吸嘴。
原因2：
識別系統問題，視覺不良，視覺或雷射鏡頭有灰塵或雜物干擾識別，識別光源選擇不當和強度、灰度不夠，還有可能識別系統本身已壞。
對策：
清潔擦拭識別系統表面（反光鏡片），保證反光鏡片干凈無雜物沾污等，調整光源強度、灰度，如故障仍未解決，檢查并確認（影像）識別系統硬件。
原因3：
取料位置不良，吸嘴在吸取元件時不在元件的中心位置，取料高度不正確（一般以碰到零件后下壓0.05mm為準）而造成取料有偏移，識別時超出規定的允許誤差而拋料。
對策：
使用相機檢查并確認取料位置，必要時調整取料位置。
原因4：
真空問題，氣壓不足，真空氣管通道不順暢，有導物堵塞真空通道，或真空有泄漏造成氣壓不足，在對元件吸取時因吸取力度不夠，元件未被吸上或元件被吸取后在貼裝前途中掉落。
對策：
檢查貼裝頭各吸嘴對應的電磁閥真空值是否正常，清潔氣路管道。
原因5：
程序問題，所運行的貼裝程序中元件參數設置不當，與來料實物尺寸，亮度等參數不符造成識別不良而拋料。
對策：
修改元件參數，搜尋元件最佳參數設定。
原因6：
來料的問題，來料不規則，元件引腳氧化等不合格產品。
對策：
聯絡IQC，并將元件不良情況反饋至供應商進行改善。
原因7：
供料器問題，供料器位置變形，供料器進料不良(供料器棘齒輪損壞，料帶孔未卡在供料器的棘齒輪上，供料器下方有異物，彈簧老化，或電氣不良)，造成取料位置不當或取料不良而拋料，或供料器損壞。
對策：
供料器調整，清掃供料器平臺，更換已壞部件或供料器。
當出現拋料不良并到現場進行處理時，技術人員應先詢問設備操作員了解相關情況后，再根據觀察分析直接找到問題所在，這樣更能有效的找出問題，加以解決，同時提高生產效率，不占用過多的機器生產時間。

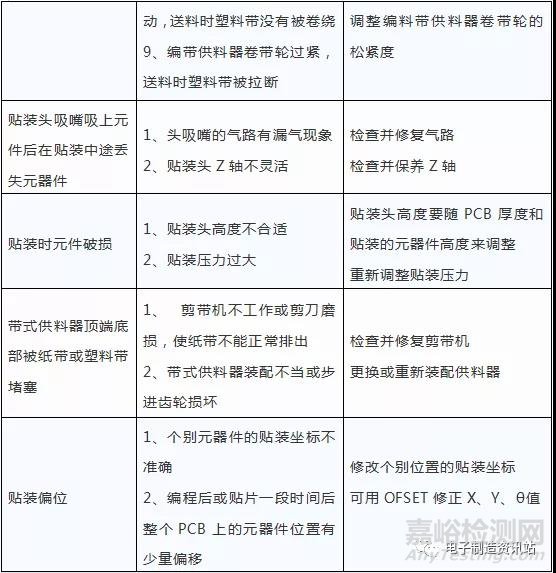

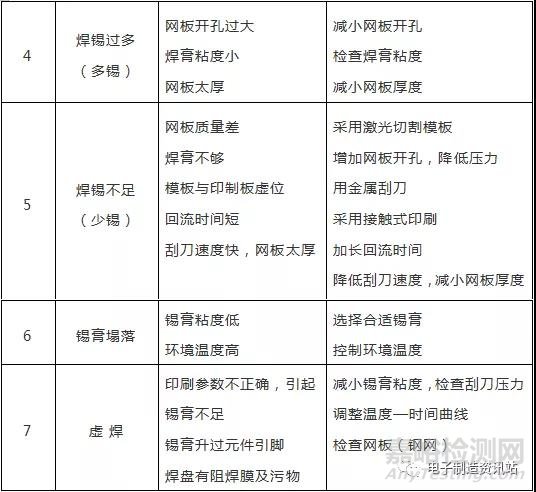

2、其它貼裝不良原因分析與處理方法：

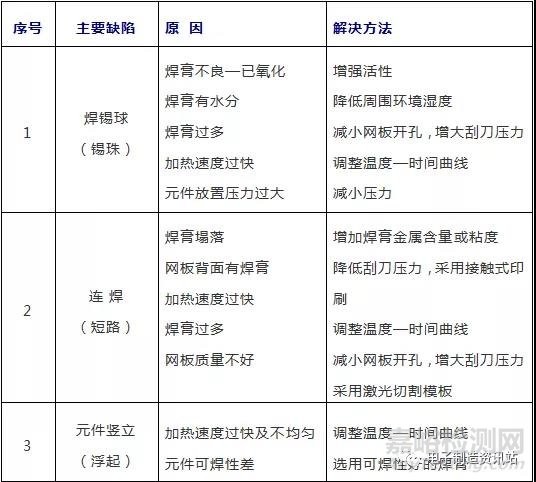

三、回流焊接不良相關原因分析與應對：
錫珠產生原因分析
一般來說，錫珠的產生原因是多方面，綜合的。錫膏的印刷厚度、錫膏的組成及氧化度、模板的制作及開口、錫膏是否吸收了水分、元件貼裝壓力、元器件及焊盤的可焊性、再流焊溫度的設置、外界環境的影響都可能是焊錫珠產生的原因。
錫珠的直徑大致在0.2mm～0.4mm 之間，也有超過此范圍的，主要集中在片式阻容元件的周圍。焊錫珠的存在，不僅影響了電子產品的外觀，也對產品的質量埋下了隱患。原因是現代化印制板元件密度高，間距小，焊錫珠在使用時可能脫落，從而造成元件短路，影響電子產品的質量。
1、錫膏的金屬含量。
錫膏中金屬含量其質量比約為88％～92％，體積比約為50%。當金屬含量增加時，錫膏的黏度增加，就能有效地抵抗預熱過程中汽化產生的力。
另外，金屬含量的增加，使金屬粉末排列緊密，使其在熔化時更容結合而不被吹散。此外，金屬含量的增加也可能減小錫膏印刷后的“塌落”，因此，不易產生焊錫珠。
2、錫膏的金屬氧化度。
在錫膏中，金屬氧化度越高在焊接時金屬粉末結合阻力越大，錫膏與焊盤及元件之間就越不浸潤，從而導致可焊性降低。實驗表明：焊錫珠的發生率與金屬粉末的氧化度成正比。一般的，錫膏中的焊料氧化度應控制在0.05％以下，最大極限為0.15％。
3、錫膏中金屬粉末的粒度。
錫膏中粉末的粒度越小，錫膏的總體表面積就越大，從而導致較細粉末的氧化度較高，因而焊錫珠現象加劇。我們的實驗表明：選用較細顆粒度的錫膏時，更容易產生焊錫粉。
4、錫膏在印制板上的印刷厚度。
錫膏印刷后的厚度是印刷的一個重要參數，通常在120~200um之間。錫膏過厚會造成錫膏的“塌落”，促進焊錫珠的產生。
5、錫膏中助焊劑的量及焊劑的活性。
焊劑量太多，會造成錫膏的局部塌落，從而使焊錫珠容易產生。另外，焊劑的活性小時，焊劑的去氧化能力弱，從而也容易產生錫珠。免清洗錫膏的活性較松香型和水溶型錫膏要低，因此就更有可能產生焊錫珠。
此外，錫膏在使用前，須進行3小時以上的解凍，否則，錫膏容易吸收水分，在回流焊接時焊錫飛濺而產生錫珠。
6、鋼網開孔
合適的模板開孔形狀及尺寸也會減少焊錫球的產生。
7、印制不良線路板的清洗
對印制不良線路板進行清洗時，若未清洗干凈，印制板表面和過孔內就會殘余的部分錫膏，焊接時就會形成錫珠。因此須加強操作員在生產過程中的責任心，與線路板的清洗方法，嚴格按照工藝要求進行生產，加強工藝過程的質量控制。
8、元件貼裝壓力及元器件的可焊性。
如果元件在貼裝時壓力過大，錫膏就容易被擠壓到元件下面的阻焊層上，在再流焊時焊錫熔化跑到元件的周圍形成焊錫珠。
解決方法：
減小貼裝時的壓力，并采用上面推薦使用的模板開口形式，避免錫膏被擠壓到焊盤外邊去。另外，元件和焊盤焊性也有直接影響，如果元件和焊盤的氧化度嚴重，也會造成焊錫珠的產生。
經過熱風整平的焊盤在錫膏印刷后，改變了焊錫與焊劑的比例，使焊劑的比例降低，焊盤越小，比例失調越嚴重，這也是產生焊錫珠的一個原因。
綜上可見，焊錫珠的產生是一個極復雜的過程，我們?cè)谡{(diào)整參數時應綜合考慮，在生產中摸索經驗，達到對焊錫珠的最佳控制。
來源：Internet
