在學習電路設計的時候，不知道你是否有這樣的困擾：明明自己學了很多硬件電路理論，也做過了一些基礎操作實踐，但還是無法設計出自己理想的電路，硬件電路可靠性水平也不高。歸根結底，我們?nèi)鄙俚氖怯布娐吩O(shè)計的思路，以及可靠性保證實戰經驗。
設計一款硬件電路，首先要熟悉元器件的基礎理論，比如元器件原理、選型及使用，學會繪制原理圖，并通過軟件完成PCB設計，熟練掌握工具的技巧使用，學會如何優化及調試電路等。
如何完整地設計一套硬件電路設計呢？
1）總體思路
設計硬件電路，大的框架和架構要搞清楚，但要做到這一點還真不容易。有些大框架也許自己的老板、老師已經想好，自己只是把思路具體實現；但也有些要自己設計框架的，那就要搞清楚要實現什么功能，然后找找有否能實現同樣或相似功能的參考電路板（要懂得盡量利用他人的成果，越是有經驗的工程師越會懂得借鑒他人的成果）。
2）理解電路
如果你找到了的參考設計，那么恭喜你，你可以節約很多時間了（包括前期設計和后期調試）。馬上就copy？NO，還是先看懂理解了再說，一方面能提高我們的電路理解能力，而且能避免設計中的錯誤。
3）找到參考設計
在開始做硬件設計前，根據自己的項目需求，可以去找能夠滿足硬件功能設計的，有很多相關的參考設計。沒有找到？也沒關系，先確定大IC芯片，找datasheet，看其關鍵參數是否符合自己的要求，哪些才是自己需要的關鍵參數，以及能否看懂這些關鍵參數，都是硬件工程師的能力的體現，這也需要長期地慢慢地積累。這期間，要善于提問，因?yàn)樽约翰欢臇|西，別人往往一句話就能點醒你，尤其是硬件設計。
4）硬件電路設計的三個部分：原理圖、PCB和物料清單（BOM）表
原理圖設計，其實就是將前面的思路轉化為電路原理圖，它很像我們教科書上的電路圖。pcb涉及到實際的電路板，它根據原理圖轉化而來的網表（網表是溝通原理圖和pcb之間的橋梁），而將具體的元器件的封裝放置（布局）在電路板上，然后根據飛線（也叫預拉線）)連接其電信號（布線）。完成了pcb布局布線后，要用到哪些元器件應該有所歸納，所以我們將用到BOM表。
5）選擇PCB設計工具
Protel，也就是Altium（現在入門的童鞋大多用AD）容易上手，網上的學習教程資料也很全面，在國內也比較流行，應付一般的工作已經足夠，適合初入門的設計者使用。
硬件電路設計的大環節必不可少，主要都要經過以下這幾個流程：
1）原理圖設計
2）PCB設計
3）制作BOM表
具體的設計步驟：
一、原理圖建立+網表生成
1. 原理圖庫建立。要將一個新元件擺放在原理圖上，我們必須得建立該元件的庫。庫中主要定義了該新元件的管腳定義及其屬性，并且以具體的圖形形式來代表(我們常?？吹降氖且粋€(gè)矩形（代表其IC BODY），周圍許多短線（代表IC管腳）。protel創建庫及其簡單，而且因?yàn)橛玫娜硕?，許多元件都能找到現成的庫，這一點對使用者極為方便。應搞清楚ic body，ic pins，input pin，output pin，analog pin，digital pin，power pin等區別。
2. 有了充足的庫之后，就可以在原理圖上畫圖了，按照datasheet和系統設計的要求，通過wire把相關元件連接起來。在相關的地方添加line和text注釋。wire和line的區別在于，前者有電氣屬性，后者沒有。wire適用于連接相同網絡，line適用于注釋圖形。這個時候，應搞清一些基本概念，如：wire，line，bus，part，footprint，等等。
3. 做完這一步，我們就可以生成netlist了，這個netlist是原理圖與pcb之間的橋梁。原理圖是我們能認知的形式，電腦要將其轉化為pcb，就必須將原理圖轉化它認識的形式netlist，然后再處理、轉化為pcb。
4. 得到netlist，馬上畫pcb?別急，先做ERC先。ERC是電氣規則檢查的縮寫。它能對一些原理圖基本的設計錯誤進行排查，如多個output接在一起等問題。（但是一定要仔細檢查自己的原理圖，不能過分依賴工具，畢竟工具并不能明白你的系統，它只是純粹地根據一些基本規則排查。)
5. 從netlist得到了pcb，一堆密密麻麻的元件，和數不清的飛線是不是讓你嚇了一跳?呵呵，別急還得慢慢來。
6. 確定板框大小。在keepout區（或mechanic區）畫個板框，這將限制了你布線的區域。需要根據需求好考慮板長，板寬（有時，還得考慮板厚）。當然了，疊層也得考慮好。（疊層的意思就是，板層有幾層，怎么應用，比如板總共4層，頂層走信號，中間第一層鋪電源，中間第二層鋪地，底層走信號）。
二、PCB布局布線
先解釋一下前面的術語。post-command，例如我們要拷貝一個object（元件），我們要先選中這個object，然后按ctrl+C，然后按ctrl+V（copy命令發生在選中object之后）。這種操作windows和protel都采用的這種方式。但是concept就是另外一種方式，我們叫做pre-command。同樣我們要拷貝一個東西，先按ctrl+C，然后再選中object，再在外面單擊（copy命令發生在選中object之前）。
1. 確定完板框之后，就該元件布局（擺放）了，布局這步極為關鍵。它往往決定了后期布線的難易。哪些元器件該擺正面，哪些元件該擺背面，都要有所考量。但是這些都是一個仁者見仁，智者見智的問題;從不同角度考慮擺放位置都可以不一樣。其實自己畫了原理圖，明白所有元件功能，自然對元件擺放有清楚的認識（如果讓一個不是畫原理圖的人來擺放元件，其結果往往會讓你大吃一驚）。對于初入門的，注意模擬元件，數字元件的隔離，以及機械位置的擺放，同時注意電源的拓?fù)渚涂梢粤恕?/span>
2. 接下來就是布線。這與布局往往是互動的。有經驗的人往往在開始就能看出哪些地方能布線成功。如果有些地方難以布線還需要改動布局。對于fpga設計來說往往還要改動原理圖來使布線更加順暢。布線和布局問題涉及的因素很多，對于高速數字部分，因?yàn)闋砍兜叫盘?hào)完整性問題而變得復雜，但往往這些問題又是難以定量或即使定量也難以計算的。所以，在信號頻率不是很高的情況下，應以布通為第一原則。
3. OK了？別急，用DRC檢查檢查先，這是一定要檢查的。DRC對于布線完成覆蓋率以及規則違反的地方都會有所標注，按照這個再一一的排查，修正。
4. 有些pcb還要加上敷銅（可能會導致成本增加），將出線部分做成淚滴（工廠也許會幫你加）。最后的pcb文件轉成gerber文件就可交付pcb生產了。（有些直接給pcb也成，工廠會幫你轉gerber）。
5. 要裝配pcb，準備bom表吧，一般能直接從原理圖中導出。但是需要注意的是，原理圖中哪些部分元件該上，哪些部分元件不該上，要做到心理有數。對于小批量或研究板而言，用excel自己管理倒也方便（大公司往往要專業軟件來管理）。而對于新手而言，第一個版本，不建議直接交給裝配工廠或焊接工廠將bom的料全部焊上，這樣不便于排查問題。最好的方法就是，根據bom表自己準備好元件。等到板來了之后，一步步上元件、調試。
三、電路板調試
1. 拿到板第一步做什么，不要急急忙忙供電看功能，硬件調試不可能一步調試完成的。先拿萬用表看看關鍵網絡是否有不正常，主要是看電源與地之間有否短路（盡管生產廠商已經幫你做過測試，這一步還是要自己親自看看，有時候看起來某些步驟挺繁瑣，但是可以節約你后面不少時間?。?，其實短路與否不光pcb有關，在生產制作的任何一個環節可能導致這個問題，IO短路一般不會造成災難性的后果，但是電源短路就......
2. 電源網絡沒短路？那么好，那就看看電源輸出是否是自己理想的值，對于初學者，調試的時候最好IC一件件芯片上，第一個要上的就是電源芯片。
3. 電源網絡短路了？這個比較麻煩，不過要仔細看看自己原理圖是否有可能這樣的情況，同時結合割線的方法一步步排查到底是什么地方短路了，是pcb的問題（一般比較爛的pcb廠就可能出現這種情況），還是裝配的問題，還是自己設計的問題。
4. 電源芯片沒有輸出?檢查檢查你的電源芯片輸入是否正常吧，還需要檢查的地方有使能信號，分壓電阻，反饋網絡......
5. 電源芯片輸出值不在預料范圍?如果超過很離譜，比如到了10%，那么看看分壓電阻先，這兩個分壓電阻一般要用1%的精度，這個你做到了沒有，同時看看反饋網絡吧，這也會影響你的輸出電源的范圍。
6. 電源輸出正常了，別高興，如果有條件的話，拿示波器看看吧，看看電源的輸出跳變是否正常。也就是抓取開電的瞬間，看看電源從無到有的情況（至于為什么要看這個，嘿嘿......專業人士還是要看的～）
四、電源設計
無疑電源設計是整個電路板最重要的一環。電源不穩定，其他啥都別談。我想不用balabala述說它究竟有多么重要了。
在電源設計我們用得最多的場合是，從一個穩定的“高”電壓得到一個穩定的“低”電壓。這也就是經常說的DC/DC，其中用得最多的電源穩壓芯片有兩種，一種叫LDO（低壓差線性穩壓器，我們后面說的線性穩壓電源，也是指它），另一種叫PWM（脈寬調制開關電源，我們在本文也稱它開關電源）。
硬件可靠性設計要考慮哪些？
一般來說，系統總是由多個子系統組成，而子系統又是由更小的子系統組成，直到細分到電阻器、電容器、電感、晶體管、集成電路、機械零件等小元件的復雜組合，其中任何一個元件發生故障都會成為系統出現故障的原因。因此，硬件可靠性設計在保證元器件可靠性的基礎上，既要考慮單一控制單元的可靠性設計，更要考慮整個控制系統的可靠性設計。
1．影響硬件可靠性的因素
（1）元件失效。元件失效有三種：一是元件本身的缺陷，如硅裂、漏氣等；二是加工過程、環境條件的變化加速了元件、組件的失效；三是工藝問題，如焊接不牢、篩選不嚴等。
（2）設計不當。在計算機控制系統中，許多元器件發生的故障并不是元件本身的問題，而是系統設計不合理或元器件使用不當所造成。
在設計過程中，如何正確使用各種型號的元器件或集成電路，是提高硬件可靠性不可忽視的重要因素。
（1）電氣性能：元器件的電氣性能是指元器件所能承受的電壓、電流、電容、功率等的能力，在使用時要注意元器件的電氣性能，不能超限使用。
（2）環境條件：計算機控制系統的工作環境有時相當惡劣，由于環境因素的影響，不少系統的實驗室試驗情況雖然良好，但安裝到現場并長期運行就頻出故障。其原因是多方面的，包括溫度、干擾、電源、現場空氣等對硬件的影響。因此，設計系統時，應考慮環境條件對硬件參數的影響，元件設備須經老化試驗處理。
（3）組裝工藝：在硬件設計中，組裝工藝直接影響硬件系統的可靠性。由于工藝原因引起的故障很難定位排除，一個焊點的虛焊或似接非接很可能導致整個系統在工作過程中不時地出現工作不正?，F(xiàn)象。另外，設計印制電路板時應考慮元器件的布局、引線的走向、引線的分類排序等
2、提高硬件可靠性的一般方法
在計算機控制系統的整體設計中，如何提高系統硬件的可靠性是整個系統設計的關鍵，系統硬件設計時常需采用必要的可靠性措施：
（1）電路設計。據統計，影響計算機控制系統可靠性的因素約45%來自系統設計。為了保證系統的可靠性，在對其電路設計時應考慮最極端的情況。
各種電子元器件的特性不可能是一個恒定值，總是在其額定(典型)參數的某個范圍內；同時，電源、電壓也有一個波動范圍。最壞的設計方法是考慮所有元件的公差，并取其最不利的數值核算電路每一個規定的特性。如果這一組參數值能保證電路正常工作，那么在公差范圍內的其他所有元件值都能使電路可靠地工作。
在設計應用系統電路時，還要根據元器件的失效特征及其使用場所采取相應的措施，對容易產生短路的部件以串聯方式復制，對容易產生開路的部分以并聯方式復制。
（2）元器件選擇。在確定元器件參數之后，還要確定元器件的型號，這主要取決于電路所允許的公差范圍。由于制造工藝所限，有些元器件參數的公差范圍可能較大，如電容器電容量等。另外，元件或器件的額定工作條件包括多個方面(如電流、電壓、頻率、機械參數以及環境溫度等)，設計時要考慮參數裕量，并在運行時盡量保證接近元器件的設計工作溫度。
（3）結構設計。結構可靠性設計是硬件可靠性設計的最后階段。結構設計時，首先應注意元器件及部件的安裝方式，其次是控制系統工作環境的條件(如通風、除濕、防塵等)。
（4）噪聲抑制。噪聲對模擬電路的影響會直接影響系統精度，噪聲對數字電路也會造成誤動作。因此，在工程設計中必須采用噪聲抑制和屏蔽措施。對于模擬應用系統，可在電源端增加一些低通濾波電路來抑制由電源引入的干擾；對于數字系統，通常采用濾波器和接地系統；同時，在整體結構布局時應注意元器件的位置和信號線的走向。對于電磁干擾、電場干擾可采用電磁屏蔽、靜電屏蔽來隔離噪聲，也可采用接地、去耦電容等措施來減少噪聲的影響。
（4）冗余設計。硬件冗余設計可以在元件級、子系統級或系統級上進行，必然增加硬件和成本。因此，設計時應仔細權衡采用硬件冗余的利弊關系。在計算機控制系統中，主要采用控制單元冗余和控制系統冗余來提高系統硬件可靠性。
3、單元可靠性設計
控制與接口單元是指能獨立完成某些測控功能的功能模塊，其可靠性設計主要包括微處理器系統的冗余設計、輸入輸出通道干擾的抑制、電源系統干擾的抑制、控制單元運行狀態的監視等。
（1）I/O通道干擾的抑制
模擬量輸入通道常態干擾的頻率通常高于被測信號的頻率，因此可考慮采用濾波網絡對模擬量輸入信號進行濾波?？刹捎酶鞣N形式的金屬屏蔽層做好信號傳送線路的屏蔽工作，將信號線與外界電磁場有效地隔離開來；在系統既有模擬電路又有數字電路時，數字地與模擬地要分開，最后只在一點相連，以防相互干擾。I/O通道一般應采用光電耦合器進行電氣隔離，既可避免構成地環路，還可有效地抑制噪聲。另外，在輸入輸出通道上應采用一定的過壓保護電路。
（2）電源系統干擾的抑制
同一電源網路上有較多大功率設備時，在控制單元與供電電源之間可加入三相隔離變壓器，以防止電網干擾侵入控制系統。在整機的電源線入口處，可通過增加電源濾波器來防止其他電子設備與本系統之間產生相互干擾。在機內獨立的印刷板上應安裝小型電源濾波器，以防止板與板之間的相互干擾。
由于開關電源具有較強的抗工頻電壓波動和頻率波動能力，同時能隔離從電源線進入的傳導干擾，適當場合可選用開關電源。必要時，系統輸入輸出通道和其他設備可考慮采用獨立的供電電源，實行電源分組供電。另外，邏輯電路板上的直流電源線和接地線要注意合理布線。
（3）控制單元運行狀態監視
可使用看門狗定時器(WDT)監視控制單元的運行狀態。WDT的輸出直接連到CPU的中斷請求端或控制單元的復位端，WDT的每次“定時到”溢出脈沖信號均能引起CPU的中斷或復位。WDT受CPU控制，可對其重新設置時間常數或刷新。
定時器重新開始計時，只要程序正常運行就不會產生定時中斷或系統復位。一旦程序執行出錯或發生程序亂飛、死機現象，看門狗定時器就會產生溢出脈沖信號，引起定時中斷或復位，從而使控制單元重新啟動或進入中斷服務程序進行糾錯處理。
（4）控制單元的掉電保護
對付電網瞬間斷電或電壓突然下降的有效方法就是掉電保護，對計算機測控系統可外加不間斷電源(UPS)，對測控系統中的控制單元可增加掉電保護電路，并慎重設計。掉電信號由硬件電路檢測，加到控制單元CPU的外部中斷輸入端。軟件中斷將掉電中斷規定為高級中斷，使控制單元CPU能及時對掉電做出反應。在掉電中斷子程序中，首先進行現場保護，保存當時重要的狀態參數。當電源恢復正常時，CPU重新復位，恢復現場并繼續未完成的工作。
（5）控制單元冗余設計
常用的控制單元冗余設計包括熱備份并聯冗余和冷備份并聯冗余，兩者都是以增加成倍的硬件投資來換取系統硬件的可靠性。
（1）熱備份并聯冗余是將若干功能相同的控制單元并聯運行，同步執行相同的處理程序，當并聯系統中至少有一個控制單元工作正常時，整個系統即維持正常工作。
為了提高控制單元的可靠性和經濟性，常采用雙機熱備份并聯方式。對受控系統而言，雙機熱備份并聯方式只是其中一個控制單元完成測控任務，另一個控制單元處于并行工作的待命狀態。但兩個控制單元同步執行同樣的程序，一旦自檢系統發現主控單元有故障時，則待命狀態的備控單元自動切換上去，代替主控單元使系統繼續正常運行。在設計雙機熱備份系統時，要解決以下兩個主要問題：
1）雙機同步。雙機同步一般是以事件作為同步令牌，其中事件可由設計者定義。如系統的工作過程為：輸入接口采集由傳感器送來的數據，在CPU內將采集到的數據和設定值進行比較、處理，最后得到本次的控制量輸出。那么，事件可劃分為數據采集和數據處理兩個事件。
當應用系統啟動時，兩機同時執行第一事件，即采集狀態數據。當?shù)谝皇录瓿珊螅賹山Y(jié)果進行比較，如果相同則繼續第二事件；若有錯誤，則主控單元自動切換，用備控單元代替主控單元。只要主控單元工作正常，則備控單元一直處于待命狀態。
當事件進行數據處理時，若超出精度范圍，則認為其中一個數據可能有錯誤，這時可以讓雙機重新轉到本事件的首地址再執行一遍。若仍有差錯，則再轉到故障檢測程序。這種軟件回卷方法可以消除某些偶然性因素的影響。
2）故障檢測?？梢岳脙蓹C(jī)各自的自檢程序分別進行自檢，找出發生故障的控制單元。如果故障機是主控單元，則可進行自動切換，使程序繼續執行下一個事件。為了能及時切換，可以根據任務的特點多設置一些事件，使得雙機同步校驗次數增多。
所謂切換是指通過輸入輸出接口相互交換雙機狀態，一旦某控制單元出錯，另一控制單元就可及時知道。當備控單元發現主控單元有故障時，就可以發出控制信號，使主控單元自動退出控制，備控單元代替主控單元使系統繼續正常運行。
（2）冷備份并聯冗余設計中，備份的控制單元平時不加電工作，只在發現主控單元出故障時才用其代替主控單元。冷備份的控制單元在硬件結構、軟件實現上都與主控單元完全一樣，各種聯機設備都安置到位，處于接通電源即可投入正常工作的冷備份狀態。
冷備份并聯系統中的冷熱切換可以用人工操作轉換，也可以自動切換。在設計成自動切換時，主控單元必須設置各路(或關鍵幾路)報警信號。若發現超限現象，則及時輸出切換信號去觸發冷備份系統的電源觸點，使備份單元投入正常運行。
下面會涉及一些理論知識，但是依然非常淺顯易懂，如果你不懂，嘿嘿，得檢查一下自己的基礎了。
一、線性穩壓電源的工作原理

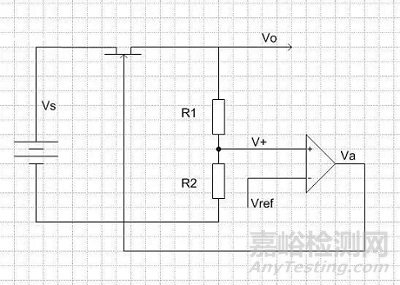

如圖是線性穩壓電源內部結構的簡單示意圖。我們的目的是從高電壓Vs得到低電壓Vo。在圖中，Vo經過兩個分壓電阻分壓得到V+，V+被送入放大器(我們把這個放大器叫做誤差放大器)的正端，而放大器的負端Vref是電源內部的參考電平（這個參考電平是恒定的）。放大器的輸出Va連接到MOSFET的柵極來控制MOSFET的阻抗。Va變大時，MOSFET的阻抗變大；Va變小時，MOSFET的阻抗變小。MOSFET上的壓降將是Vs-Vo。
現在我們來看Vo是怎么穩定的，假設Vo變小，那么V+將變小，放大器的輸出Va也將變小，這將導致MOSFET的阻抗變小，這樣經過同樣的電流，MOSFET的壓差將變小，于是將Vo上抬來抑制Vo的變小。同理，Vo變大，V+變大，Va變大，MOSFET的阻抗變大，經過同樣的電流，MOSFET的壓差變大，于是抑制Vo變大。
二、開關電源的工作原理

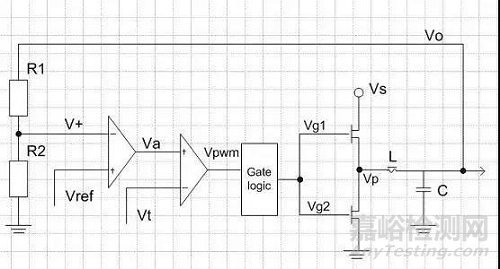

如上圖，為了從高電壓Vs得到Vo，開關電源采用了用一定占空比的方波Vg1，Vg2推動上下MOS管，Vg1和Vg2是反相的，Vg1為高，Vg2為低；上MOS管打開時，下MOS管關閉；下MOS管打開時，上MOS管關閉。由此在L左端形成了一定占空比的方波電壓，電感L和電容C我們可以看作是低通濾波器，因此方波電壓經過濾波后就得到了濾波后的穩定電壓Vo。Vo經過R1、R2分壓后送入第一個放大器（誤差放大器——的負端V+，誤差放大器的輸出Va做為第二個放大器（PWM放大器）的正端，PWM放大器的輸出Vpwm是一個有一定占空比的方波，經過門邏輯電路處理得到兩個反相的方波Vg1、Vg2來控制MOSFET的開關。
誤差放大器的正端Vref是一恒定的電壓，而PWM放大器的負端Vt是一個三角波信號，一旦Va比三角波大時，Vpwm為高；Va比三角波小時，Vpwm為低，因此Va與三角波的關系，決定了方波信號Vpwm的占空比；Va高，占空比就低，Va低，占空比就高。經過處理，Vg1與Vpwm同相，Vg2與Vpwm反相；最終L左端的方波電壓Vp與Vg1相同。如下圖：
當Vo上升時，V+將上升，Va下降，Vpwm占空比下降，經過們邏輯之后，Vg1的占空比下降，Vg2的占空比上升，Vp占空比下降，這又導致Vo降低，于是Vo的上升將被抑制。反之亦然。
三、線性穩壓電源和開關電源的比較
懂得了線性穩壓電源和開關電源的工作原理之后，我們就可以明白為什么線性穩壓電源有較小的噪聲，較快的瞬態響應，但是效率差；而開關電源噪聲較大，瞬態響應較慢，但效率高了。
線性穩壓電源內部結構簡單，反饋環路短，因此噪聲小，而且瞬態響應快（當輸出電壓變化時，補償快）。但是因?yàn)檩斎牒洼敵龅膲翰钊柯湓诹薓OSFET上，所以它的效率低。因此，線性穩壓一般用在小電流，對電壓精度要求高的應用上。
而開關電源，內部結構復雜，影響輸出電壓噪聲性能的因數很多，且其反饋環路長，因此其噪聲性能低于線性穩壓電源，且瞬態響應慢。但是根據開關電源的結構，MOSFET處于完全開和完全關兩種狀態，除了驅動MOSFET，和MOSFET自己內阻消耗的能量之外，其他能量被全部用在了輸出（理論上L、C是不耗能量的，盡管實際并非如此，但這些消耗的能量很小）。
