接地導線要考慮松脫后“線頭”與易觸及部件之間附加絕緣的距離嗎?

案例問題

某電火鍋調溫器的接地導線連接如圖1所示，接地導線多股導線由夾片夾住，熔焊到溫控器上。

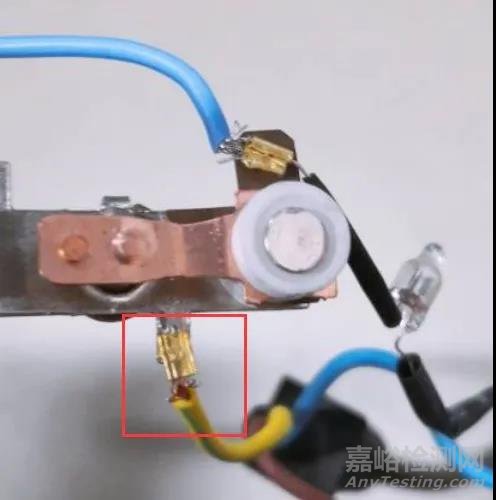

圖1  接地導線多股導線連接溫控器

（圖片來源于實拍）

需要考慮GB 4706.1-2005標準22.31條款接地導線松脫后“線頭”與易觸及部件之間附加絕緣的距離嗎?對此有不同的觀點：

觀點1：夾片只夾住多股導線但沒有夾住導線絕緣皮，連接不可靠有松脫的可能，所以接地導線松脫后“線頭”和易觸及部件之間的爬電距離及電氣間隙都不應減小到低于第29章中對附加絕緣的規定值。

觀點2：不需要考慮。

哪一個觀點更合理?

案例分析

筆者認為意見2更合理，理由如下：

1、GB 4706.1-2005標準22.31條款注釋提到“多芯絞線的情況下，該裝置同時夾緊絕緣層和導線”，如圖1所示的接地多股導線“會松脫”。

2、松脫后的接地導線“線頭”不是“帶電部件”而是“接地導體”，它與易觸及部件之間不需要絕緣。

綜上所述，接地導線的“線頭”不需要考慮GB 4706.1-2005標準22.31條款所提的松脫后與易觸及部件之間的附加絕緣距離的要求。

標準條款

GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準

22.31 在附加絕緣和加強絕緣材料表面上的爬電距離和電氣間隙，不應由于磨損而減少到低于第29章中規定的值。如果任何的電線、螺釘、螺母、或彈簧變松或從原來位置上脫落，帶電部件和易觸及部件之間的爬電距離和電氣間隙都不應減小到低于第29章中對附加絕緣的規定值。

注：本要求的目的：

——只考慮器具使用的正常位置；

——不認為兩個獨立的固定裝置將同時變松；

——由帶鎖緊墊圈的螺釘或螺母來固定的部件，只要這些螺釘或螺母在更換電源軟線或其他維護保養期間，不要求取下，則認為其部件是不容易變松動的；

——用釬焊法連接的電線不認為是被充分固定了的，除非電線用與釬焊無關的其他方法被夾持在接線端子附近；

——連接在接線端子上的電線，不認為其是充分可靠地固定的，除非在接線端子附近提供另外的夾緊固定裝置，以便在多芯絞線的情況下，該裝置同時夾緊絕緣層和導線。

——剛性短線，如果在接線端子螺釘松動時它們?nèi)员３衷谖?，則不被認為是易從接線端子上松脫的。

器具處于使用時的正常位置，通過視檢、測量并通過手動試驗檢查其符合性。
