基于太陽能的電動車光蓄能源供電管理系統

嘉峪檢測網        2021-08-17 23:36

本文提出一種具有多種能源控制方式的光蓄能源供電系統,實現太陽能光伏板實時以最大的功率輸出,太陽能電動車可優先使用太陽能,并根據實際工況選擇合適的能源控制模式。



隨著國家近年來對新能源發電技術的發展,使得它能夠在各個領域得到很大的應用。太陽能作為一種清潔的可再生能源,在很多行業領域尤其是太陽能光伏發電方面得到了更多創新的發展和應用,其中典型的是太陽能電動車的光蓄能源控制系統的研究和應用。



目前,傳統的光伏電池與蓄電池互補供電系統主要有兩種,一種是由蓄電池為負載進行供電,當蓄電池電量不足時,由光伏電池為蓄電池進行充電;另一種是光伏電池與蓄電池互相切換為負載供電,當光伏電池發電功率充足時,由光伏電池為負載供電,否則切換到蓄電池為負載供電。兩種控制模式都一定程度上利用了太陽能,但對太陽能的利用不充分。



本文提出一種具有多種能源控制方式的光蓄能源供電系統,實現太陽能光伏板實時以最大的功率輸出,太陽能電動車可優先使用太陽能,并根據實際工況選擇合適的能源控制模式。



太陽能光伏電池模型



01.光伏電池的數學模型



基于太陽能的電動車光蓄能源供電管理系統

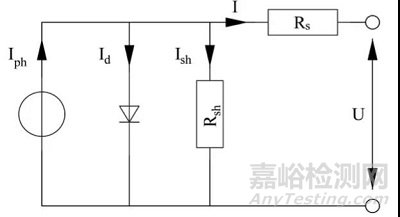

圖1 太陽能光伏電池的等效電路圖



太陽能光伏電池的等效電路如圖1所示,其中U為光伏電池的輸出電壓;I 為光伏電池的輸出電流;Iph為光生電流;Id為二級管電流;Ish為光伏電池的漏電流;Rsh為等效并聯電阻;Rs為等效串聯電阻。根據基爾霍夫電壓定律及基爾霍夫電流定律,可推導太陽能光伏電池輸出電流的數學表達式:



基于太陽能的電動車光蓄能源供電管理系統



式中,



I0—二極管的反向飽和電流,不受光照影響;



A—二極管曲線因子,一般取值為1;



K—玻爾茲曼常數1.38×10-38J/K;



T—絕對溫度。



02.光伏電池的工程模型



在實際的工程模型應用中,通常采用的是在光伏電池?cái)?shù)學模型基礎上進行分析和修正的光伏電池工程模型。光伏電池?cái)?shù)學模型具體的分析如下:



1)在光伏電池內部,等效串聯電阻Rs遠遠小于等效并聯電阻Rsh,所以光生電流Iph遠遠大于光伏電池的漏電流Ish。因此,在建立光伏電池的工程模型時,等效并聯電阻Rs可忽略不計。



2)在光伏電池內部,等效串聯電阻Rs遠遠小于PN結導通電阻,當光伏電池發生短路時,其短路電流Isc可等效為光生電流Iph。



3)在標準狀況條件下,將光伏電池的開路電壓等于標準環境條件下的開路電壓Uoc,光伏電池的峰值電壓等于標準環境條件下的峰值電壓Um,光伏電池的峰值電流等于標準環境條件下的峰值電流Im。



光伏電池的工程模型:



基于太陽能的電動車光蓄能源供電管理系統



根據光伏電池的開路條件,光伏電池工程模型的參數A:



基于太陽能的電動車光蓄能源供電管理系統



根據在標準環境條件下光伏電池的工程模型,光伏電池工程模型的參數B:



基于太陽能的電動車光蓄能源供電管理系統



在標準狀況條件下,可通過光伏電池的峰值電壓Um、峰值電流Im、開路電壓Uoc、短路電流Isc求得參數A和參數B,因此得到光伏電池在標準環境條件下的輸出特性。為了得到光伏電池在任意環境條件下的輸出特性,需要對太陽能光伏電池的工程模型進行修正。



通過光伏電池?cái)?shù)學模型的分析和光伏電池工程模型的修正,建立光伏電池的MATLAB模型。



MPPT技術算法及仿真



01最大功率點跟蹤方法(干擾觀察法)





本供電電路系統采用的最大功率點跟蹤方法是典型的閉環控制自尋優MPPT控制方法中的干擾觀察法。干擾觀察法的MPPT算法是通過實時對太陽能光伏電池的輸出電壓和輸出電流進行測量并進行閉環控制從而實現太陽能光伏電池的最大功率輸出。P&O法的MPPT工作原理如圖2所示。



基于太陽能的電動車光蓄能源供電管理系統

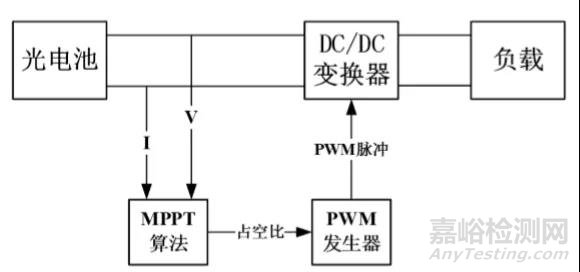

圖2 P&O法的MPPT工作原理結構圖



干擾觀察法的工作原理是對太陽能光伏電池輸出電壓在固定的步長時間內施加擾動,再根據光伏電池?cái)_動后輸出功率的變化,進一步調整擾動的方向,使光伏電池以最大的功率輸出。此干擾觀察法具有原理易懂,電路結構易實現,算法及操作簡單等優點,但由于其工作原理所固有特性決定了固定步長的干擾觀察法無法兼顧追蹤響應的速度和穩態的精度。



02太陽能光伏電池供電系統在MPPT控制下的MATLAB仿真



為了驗證太陽能光伏電池供電系統在P&O法控制下的最大功率跟蹤性能,采用光照強度和溫度分別作為單一變量的實驗方法進行仿真驗證。實驗過程中將溫度的高低分為多組進行仿真,每組具有不同的溫度且保持不變,通過改變每組的光照強度強弱來檢驗光伏電池發電系統的MPPT性能。 MPPT控制作用下的太陽能光伏發電系統MATLAB仿真模型如圖3所示。



基于太陽能的電動車光蓄能源供電管理系統

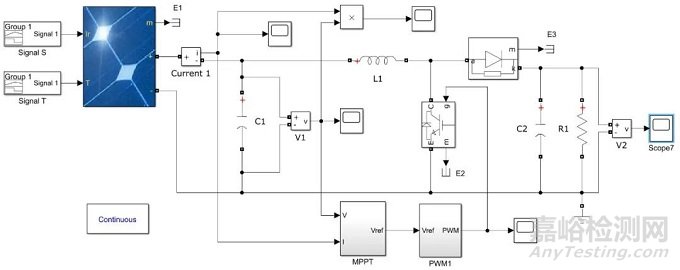

圖3 MPPT控制的光伏發電系統MATLAB仿真模型



在仿真實驗中,光伏電池采用PV Array模塊,其參數為開路電壓50V、短路電流18A、峰值電壓40V、峰值電流15A,電容C1值為10uF,電容C2值為0.1uF,電感L1值為0.1H,電阻R1值為10Ω。



基于太陽能的電動車光蓄能源供電管理系統

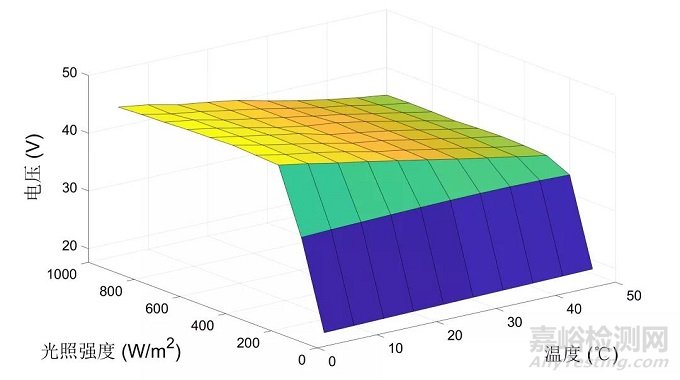

圖4 MPPT控制下的光伏電池電壓與光照強度及溫度的關系



MPPT控制下太陽能光伏電池供電系統的仿真實驗結果分析:



通過圖4為MPPT控制下的光伏電池電壓與光照強度及溫度的關系可以得出,保持光照強度不變且在200W/m2~1000W/m2的范圍,光伏發電系統在不同溫度條件下,MPPT控制的光伏電池輸出電壓輸出在相應溫度下的最大功率點輸出電壓左右,光伏電池輸出功率在相應的溫度下以最大功率輸出,表明干擾觀察法在不同溫度下,最大功率跟蹤性能達到預期;保持溫度不變,光伏發電系統在200W/m2~1000W/m2范圍內的不同光照強度條件下,MPPT控制的光伏電池輸出電壓輸出在相應光照強度下的最大功率點輸出電壓40V左右,光伏電池輸出功率在相應的光照強度下以最大的功率輸出,表明干擾觀察法在不同光照強度下,最大功率跟蹤性能達到預期。



電機模型



01.電機的數學模型



本電路系統采用直流電動機作為太陽能電動車的動力機械電機。在電樞控制作用下的直流電動機,電樞電壓V在電樞回路中產生電樞電流I,電樞電流I與激磁磁通相互作用產生力矩τ,驅動電樞旋轉,完成從電能到機械能的轉換。



忽略電機動力學模型的電樞反應、磁滯、渦流效應的影響,當激磁電流If不變,激磁磁通也不變,則變量關系為線性關系,電磁轉矩與電樞電流成正比。



根據圖5電機的動力學模型,可推導電機各參數的數學表達式。



基于太陽能的電動車光蓄能源供電管理系統

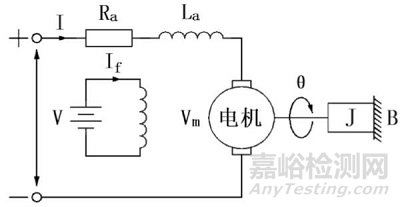

圖5 電機的動力學模型圖



電機的反向電動勢方程:



基于太陽能的電動車光蓄能源供電管理系統



電機的力矩方程:



基于太陽能的電動車光蓄能源供電管理系統



電機的電學方程式:



基于太陽能的電動車光蓄能源供電管理系統



電機運動方程:





基于太陽能的電動車光蓄能源供電管理系統



式中,



Vm—反向電動勢;



Kb—反向電動勢常數,取值為0.081;



KT—力矩常數,取值為0.081;



Ra—電機電阻,取值為0.920Ω;



La—電機電感,取值為0.0009 H;



θ—電機轉動角度;



J—慣性動量,取值為2.8×10-5 kg/m2;



B為粘性抵抗,取值為6.5×10-4N/m。



02.電機的MATLAB模型



根據電機的運動方程是三階非齊次線性微分方程,可通過對時間t的積分建立電機運動方程的模型,電機運動方程的積分流程如圖6所示。



基于太陽能的電動車光蓄能源供電管理系統

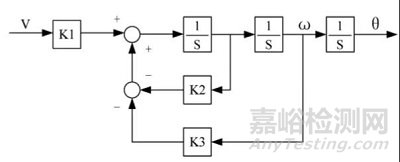

圖6 電機運動方程的積分流程圖



蓄電池充放電控制電路



圖7所示的BOOST/BUCK電路中蓄電池的充放電控制主要是通過控制功率開關管的導通與關斷實現。蓄電池的放電控制采用的是BOOST升壓電路,蓄電池的充電控制采用的是BUCK降壓電路。



基于太陽能的電動車光蓄能源供電管理系統

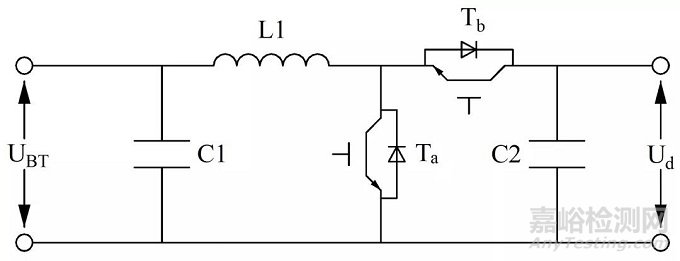

圖7 BOOST/BUCK電路



蓄電池充電控制過程中,對Tb進行脈沖控制,Ta關斷,也就是BUCK電路工作,在功率開關管Tb導通時間Ton內,電流流過功率開關管Tb、電感L1對蓄電池和電容C1進行充電;在功率開關管Tb關斷時間Toff內,蓄電池充電是通過二極管D1和電感L1的續流和電容C2的放電。



蓄電池電壓與充電輸入電壓的關系:



基于太陽能的電動車光蓄能源供電管理系統



蓄電池放電控制過程中,對Ta進行脈沖控制,Tb關斷,也就是BOOST電路工作,在功率開關管Ta關斷時間Toff內,蓄電池放電電流流過電感L1、二極管D2對電容C1進行充電并輸出電流;在功率開關管Ta導通時間Ton內,蓄電池對電感L1進行充電,蓄電池放電是通過電容C2的放電。



蓄電池電壓與放電輸出電壓的關系:



基于太陽能的電動車光蓄能源供電管理系統



基于太陽能的電動車光蓄能源供電管理系統





在本電路系統中,主要是通過在合適的條件下控制功率開關管Ta、功率開關管Tb和功率開關管Tc的全導通或全關斷實現對蓄電池組的充放電控制。



光蓄能源供電系統MATLAB仿真實驗



在光蓄能源供電系統的MATLAB仿真實驗中,仿真實驗是在保證標準溫度條件不變,光照強度由無光照逐步變大的條件下進行,如圖9為光蓄供電系統MATLAB仿真實驗的光照強度變化。本供電電路系統實驗仿真中光伏電池模型采用的是MATLAB/Simulink中的PVArray模塊。PV Array模塊的參數為開路電壓50V,短路電流18A,峰值電壓40V,峰值電流15A、電容C1值為10uF、電容C2值為10uF、電容C3值為0.1uF、電感L1值為0.1H、電感L2值為0.1H、電阻R1值為10Ω,蓄電池標稱電壓35V、額定容量100Ah、初始電荷狀態50%。圖8為光蓄供電系統電路圖。



基于太陽能的電動車光蓄能源供電管理系統

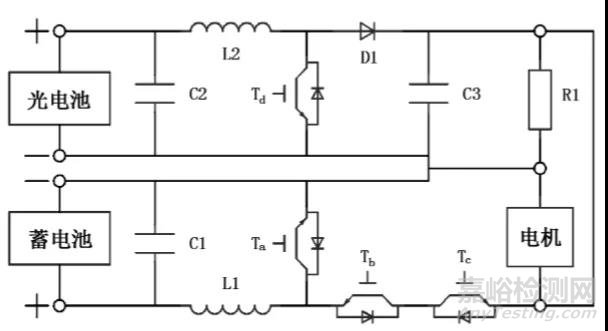

圖8 光蓄供電系統電路圖



基于太陽能的電動車光蓄能源供電管理系統

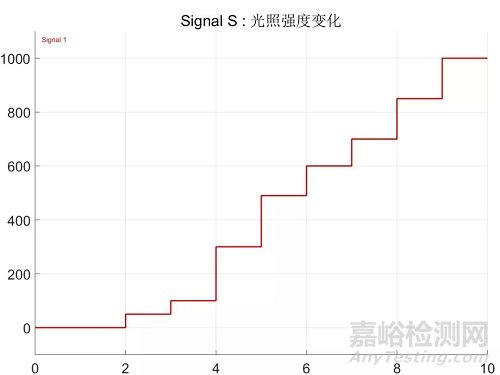

圖9 光蓄供電系統的光照強度變化



01.光蓄能源供電系統工作模式的實驗結果分析



基于太陽能的電動車光蓄能源供電管理系統

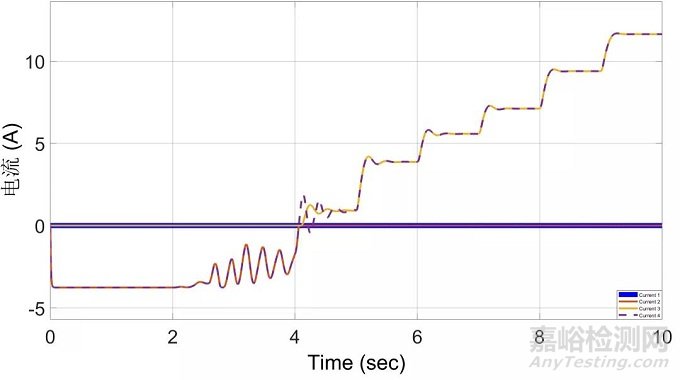

圖10 蓄電池工作電流



基于太陽能的電動車光蓄能源供電管理系統

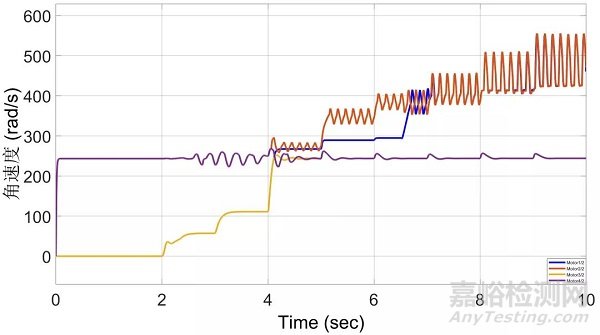

圖11 電動機轉速



1)光伏電池供電模式實驗結果分析:



從圖10的藍色線為光伏電池供電模式的蓄電池工作電流、圖11的藍色線為光伏電池供電模式的電動機轉速可得出,通過控制Ta關斷、Tb關斷、Tc關斷,整個供電系統的工作方式為光伏電池供電模式。在0s~2s無光照強度時間段內,光伏電池的發電功率為0,同時蓄電池不對負載和電機進行供電;在光照強度充足、充電電壓允許的條件下,蓄電池也沒有進行充電。



2)蓄電池放電模式實驗結果分析:



從圖10的紅色線為蓄電池放電模式的蓄電池工作電流、圖11的紅色線為蓄電池放電模式的電動機轉速可得出,通過控制Ta關斷、Tb關斷、Tc導通,整個供電系統中的工作方式為蓄電池放電模式。在0s~2s無光照強度時間段內,光伏電池的發電功率為0,負載和電機由蓄電池進行供電;在光照強度充足、充電電壓允許的條件下,負載和電機由光伏電池進行供電,但不向蓄電池進行充電。



3)蓄電池充電模式實驗結果分析:



從圖10的黃色線為蓄電池充電模式的蓄電池工作電流、圖11的黃色線為蓄電池充電模式的電動機轉速可得出,通過控制Ta關斷、Tb導通、Tc關斷,整個供電系統中的工作方式為蓄電池充電模式。在0s~2s無光照強度時間段內,蓄電池不向負載和電機進行供電;在2s~4s光照強度不足的時間段內,光伏發電系統的輸出電壓低于蓄電池的充電電壓,因此光伏電池的輸出電流接近于0;在光照強度充足、充電電壓允許的條件下,光伏電池向負載和電機進行供電,同時對蓄電池進行充電。



4)光蓄互補供電模式實驗結果分析:



從圖10的紫色線為光蓄互補供電模式的蓄電池工作電流、圖11的紫色線為光蓄互補供電模式的電動機轉速可得出,通過控制Ta關斷、Tb導通、Tc導通,整個供電系統中的工作方式為光伏電池和蓄電池互補供電模式。在0s~2s無光照強度時間段內,光伏電池的發電功率為0,負載和電機由蓄電池進行供電;在光照強度充足、充電電壓允許的條件下,光伏電池向負載和電機進行供電,同時對蓄電池進行充電。



結束語



利用MATLAB/Simulink軟件仿真工具對太陽能電動車的光蓄能源供電系統的能源控制方案進行仿真,仿真結果表明,光蓄能源供電系統具有4種能源控制的工作模式,分別為光伏電池供電模式、蓄電池放電模式、蓄電池充電模式和光蓄互補供電模式。太陽能電動車可在優先使用太陽能光伏電池能源的情況下,根據電路系統的具體工況或環境情況,通過調節功率開關管Ta、Tb、Tc的通斷,選擇合適的能源控制的工作方式和實現蓄電池的充放電控制。為了便于對基于太陽能電動車的光蓄能源供電系統的4種能源控制的工作模式進行理解,本文中設功率開關管的導通狀態用1表示,功率開關管的關斷狀態用0表示,則光蓄能源供電系統的工作狀態可總結于表1。

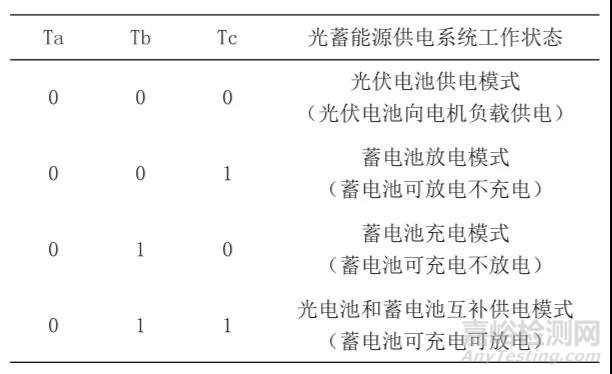

表1 光蓄能源供電系統工作狀態



基于太陽能的電動車光蓄能源供電管理系統



目前,市場上太陽能電動擺渡車的電機通常采用直流串勵電動機,電壓參數在24V~72V之間,功率參數在500W~3000W之間。其中常用的電壓為48V或60V。



該設計方案和仿真分析結果可為此相似類型的小型太陽能電動擺渡車的能源控制方案的設計研究提供參考。



引用本文:



童俊杰,,姚成彬,陳賢鈺,張銘鋒,李子琦.基于太陽能的電動車光蓄能源供電管理系統[J].環境技術,2021,231(03):111-116+130.

專家簡介:童俊杰,男,主要研究方向:新能源利用技術及工程。

葉成彬,男,主要研究方向:單片機技術及其應用。
