1 基礎理論
在很多高可靠長壽命產品的性能退化過程中，產品性能退化量隨時間的變化極其緩慢，在相當長的試驗時間內，退化量的變化極其微小，甚至這種微小的變化還比不上測量誤差。在這種情況下，需要采用加速退化試驗來獲取產品的性能退化數據。
通過提高應力水平加速產品性能退化，獲取產品在高應力水平下的性能退化數據，并利用這些數據來估計產品可靠性及預測產品在使用應力下的壽命時間的加速試驗方法成為加速退化試驗（ADT）。
加速退化試驗可分為兩種，分別為非破壞性加速退化試驗和破壞性加速退化試驗，本方法可用于破壞性加速退化試驗評估。
加速退化試驗中常用加速方程
（1）Arrhenius模型
產品性能指標值的退化速度隨著溫度的上升而按照指數函數規律增加;對于特征壽命來說,其值隨著溫度的上升而按照指數函數規律下降?？傻镁€性化(對1/T)的Arrhenius模型：
（2）冪律模型
冪律模型表明，產品性能指標值的反應速度或退化速度是應力的冪函數。線性化(對In S)的冪律模型：
（3）Eyring 模型
線性化的Eyring 模型：
其中
就一般情況而言，如果引入性能指標值或退化量x的某個函數，則其與反應速度、退化速度的關系可以寫為：
基于性能退化分布的加速退化數據可靠性評估方法
基本思想
假設在不同應力作用下，同一類產品樣本的性能退化量所服從的分布形式在不同的測量時刻是相同的，分布參數隨著時間不斷變化，即產品性能退化量在不同測量時刻服從同一分布族，該分布族分布參數為時間變量、應力變量的函數。
由于不同產品性能之間具有某種差異性，不同產品的性能退化量隨時間、應力的退化過程不相同，因此產品性能退化量之間的差異與時間、應力相關，即退化量分布參數既是應力水平的函數，又是試驗時間的函數。通過對不同應力水平、不同測量時刻產品性能退化量所服從分布參數的處理，即可以找出其分布參數與時間及應力的關系，從而可以利用性能可靠性的評估方法，就可以對產品在正常使用應力條件下的可靠性做出合理的評估。
2 算法實施步驟
Step1
收集不同應力作用下，每個試驗產品在不同時間時的性能退化數據，利用圖估法或其他分布假設檢驗方法，對
Step2
依據上面求得的各個時刻性能退化量服從分布參數估計數據，畫出各部分參數隨時間變化曲線軌跡，根據軌跡變化趨勢，選擇適當?shù)那€模型；并求出各個應力水平下曲線模型系數。一般來說，樣本均值、樣本均方差或尺度參數、形狀參數隨時間變化的函數為單調函數，且參數曲線模型系數與應力水平
Step3
根據求得的樣本均值、樣本均方差或尺度參數、形狀參數隨時間變化的函數，根據實驗所用應力種類，選擇加速模型，利用最小二乘法求出參數曲線模型系數與應力水平的關系；
Step4
假定失效閾值為
Step5
根據以上得到的性能退化量的樣本均值、樣本均方差或尺度參數、形狀參數隨時間變化的函數，可以外推得到正常使用應力條件下，性能退化量的樣本均值、樣本均方差或尺度參數、形狀參數，利用產品可靠性與性能退化量分布的關系(性能可靠性)即可對產品進行可靠性評估。
算法流程圖
基于退化量分布的加速退化數據可靠性評估方法的算法流程圖如圖1所示。

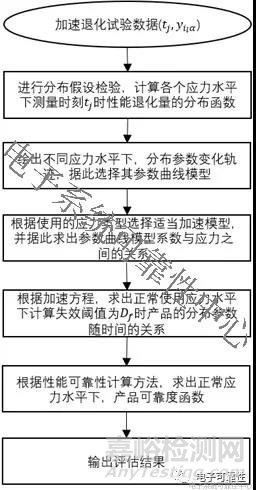

圖1 基于退化量分布的加速退化數據可靠性評估方法的算法流程圖
3 仿真算例一
可靠性評估過程
對于不同溫度下，不同時刻性能退化數據進行分布假設檢驗，如圖2所示，由圖可以看出，不同時刻樣本性能退化量基本服從正態分布，也符合服從Weibull分布，下面針對這兩種分布對產品進行可靠性評估。
（1）溫度T=83℃時
（2）溫度T=133℃時
（3）溫度T=173℃時

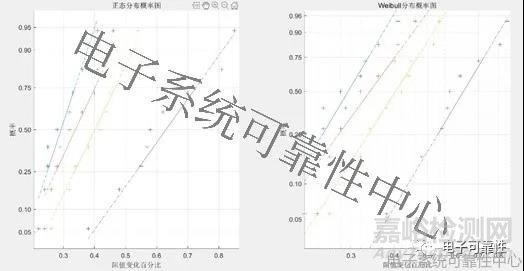

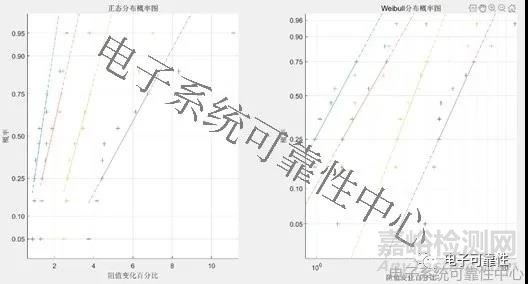

圖2 不同應力水平下，不同測量時刻性能退化量分布假設檢驗圖
1 假設不同時刻退化量服從正態分布時產品的可靠性評估
首先求出不同應力水平下、不同測量時刻產品的性能退化量的樣本均值與樣本均方差。一般時刻均值點估計采用極大似然估計(MLE)，時刻均方差估計采用最小方差無偏估計(MVUE)。
可以利用MATLAB求出不同應力下性能退化量均值與樣本均方差，畫出產品退化量的樣本均值與樣本均方差隨時間變化的曲線，如圖3所示。

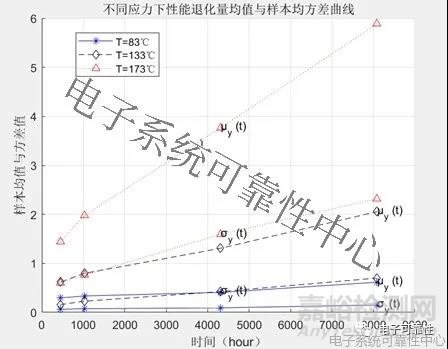

圖3 不同應力下性能退化量均值與均方差曲線
通過圖3可以看出，該產品在不同應力下性能退化量的樣本均值與樣本均方差均為時間的線性函數，選取
表1 不同應力水平下性能退化量均值與樣本均方差

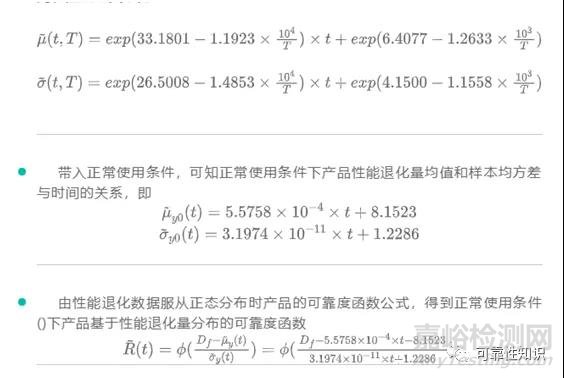

假設產品性能退化量均值與樣本均方差方程系數與溫度的關系滿足Arrhenius加速模型。線性化Arrhenius模型為：
2 假設不同時刻退化量服從Weibull分布時產品的可靠性評估
計算出不同應力水平下、不同測量時刻樣本性能退化量的形狀參數與尺度參數。以T=83℃、t=452時刻數據為例。
首先將T=83℃的數據按不同時刻分類，將同一時刻的數據按從小到大排序，并且分別取對數，得到與之對應的極值分布排序樣本數據。利用BLUE法求極值分布參數估計,
表2 T=83℃t=452時對應的
求得的參數估計
即可求出不同應力水平、不同測量時刻下Weibull分布參數點估計，如表3所示。

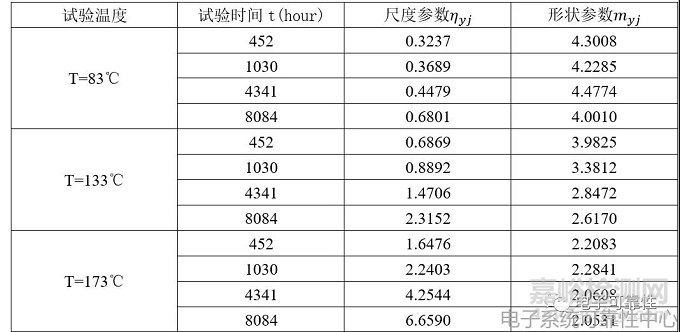

表3 產品性能退化量在不同應力水平下和不同測量時刻的尺度參數與形狀參數
畫出產品性能退化的尺度參數與形狀參數隨時間變化的曲線，如圖4所示。
圖4 不同應力下性能退化量尺度參數與形狀參數曲線
通過圖4可以看出，該產品在不同應力下性能退化量的尺度參數為時間的線性函數，形狀參數基本不變，因此可以利用最小二乘法求出它們?cè)诓煌瑧?yīng)力水平下隨時間變化的函數如表4所示。
表4 不同應力水平下性能退化量尺度參數與形狀參數方程

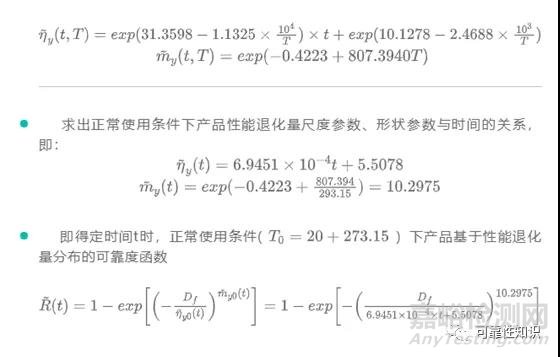

假設產品性能退化量的尺度參數方程系數及形狀參數與溫度的關系滿足Arrhenius加速模型。
可以求得
根據得到得可靠度函數，分別畫出性能退化量服從正態分布與Weibull分布時得到的可靠的曲線如下：

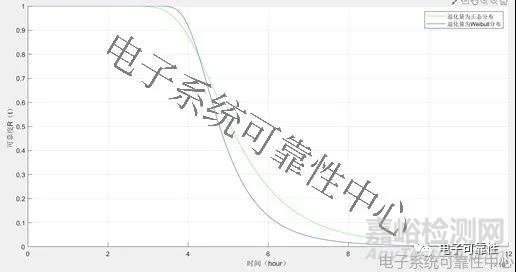

圖5 不同評估方法得到得正常使用條件下碳膜電阻器可靠度曲線
4 仿真算例二
可靠性評估過程
對于不同溫度下，不同時刻的壓縮永久變形率進行分布假設檢驗，結果如圖6所示。
（1）溫度T=50℃時
（2）溫度T=60℃時
（3）溫度T=70℃時
（4）溫度T=80℃時

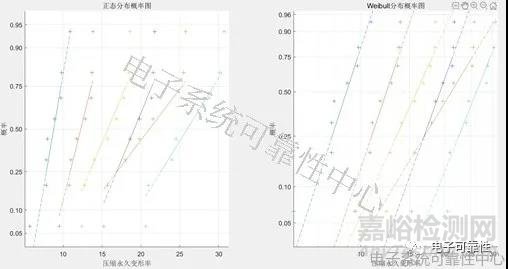

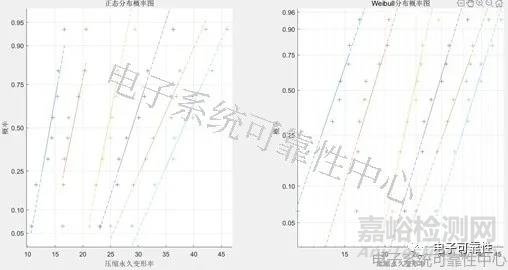

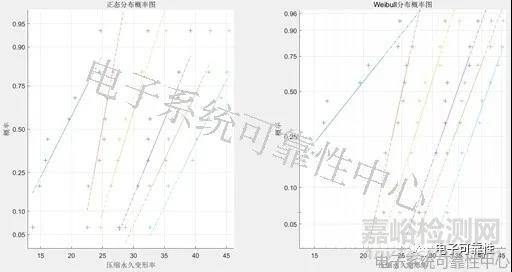

圖6 不同應力水平下，不同測量時刻性能退化量分布假設檢驗圖
1 假設不同時刻退化量服從正態分布時產品的可靠性評估

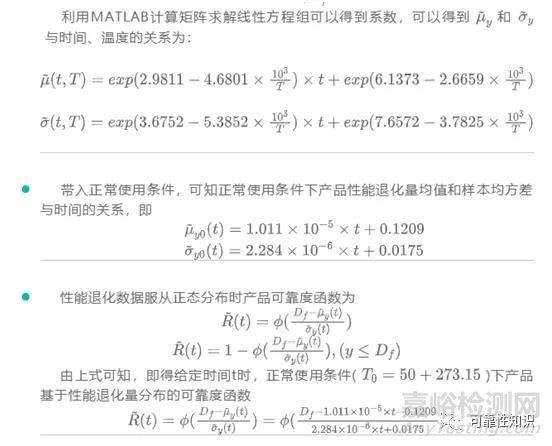

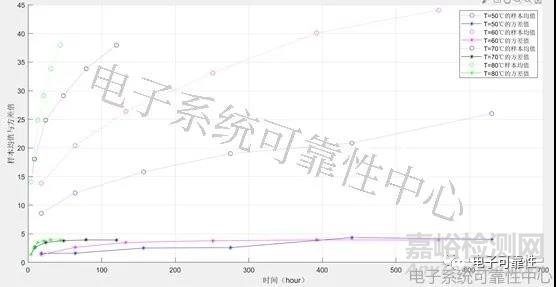

分別求出不同應力水平下、不同測量時刻性能退化量均值與樣本均方差曲線，如圖7所示?？梢钥闯觯摦a(chǎn)品不同應力下性能退化量的樣本均值與樣本均方差均為時間的線性函數，因此可以求出它們?cè)诓煌瑧?yīng)力水平下隨時間變化的方程如表5所示。
圖7 不同應力下性能退化量均值與均方差曲線

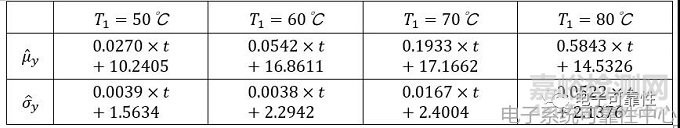

表5 不同應力水平下性能退化量均值與樣本均方差
假設產品性能退化量均值與樣本均方差方程系數與溫度的關系滿足Arrhenius加速模型。線性化(對1/T)Arrhenius模型為：
2 假設不同時刻退化量服從Weibull分布時產品的可靠性評估

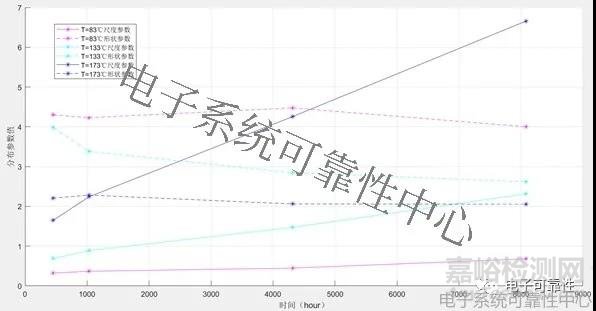

求出不同應力水平下，不同測量時間產品的性能退化量的尺度參數與形狀參數，產品性能退化量的尺度參數與形狀參數隨時間變化的曲線如圖8所示。

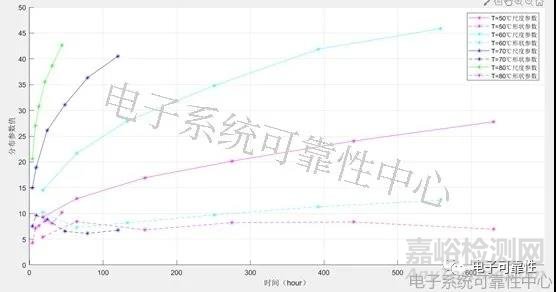

圖8 不同應力下性能退化量尺度參數與形狀參數曲線
通過圖8可以看出，該產品在不同應力下性能退化量的尺度參數為時間的線性函數，形狀參數基本不變，因此可以利用最小二乘法求出它們?cè)诓煌瑧?yīng)力水平下隨時間變化的函數如表6所示。
表6 不同應力水平下性能退化量尺度參數與形狀參數方程
假設產品性能退化量的尺度參數方程系數及形狀參數與溫度的關系滿足Arrhenius加速模型，可以求得

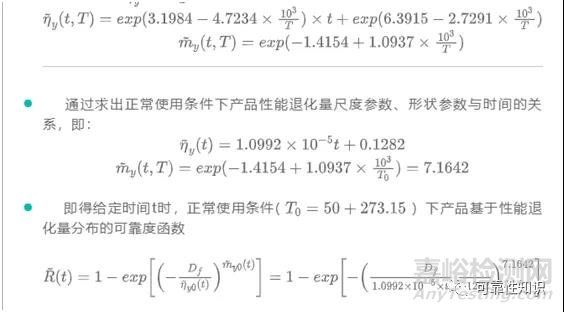

根據得到得可靠度函數，分別畫出性能退化量服從正態分布與Weibull分布時得到的可靠的曲線如下：

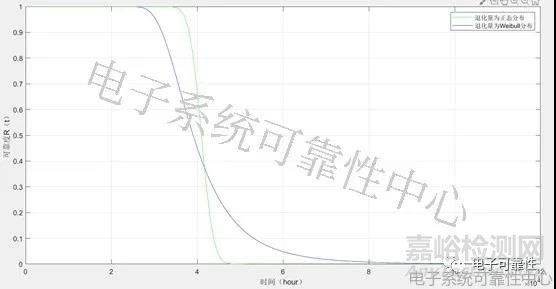

圖9 不同評估方法得到得正常使用條件下可靠度曲線
來源：電子系統可靠性中心
