　焊接檢驗尺是焊工必備的測量工具，常見規格型號如圖1所示。

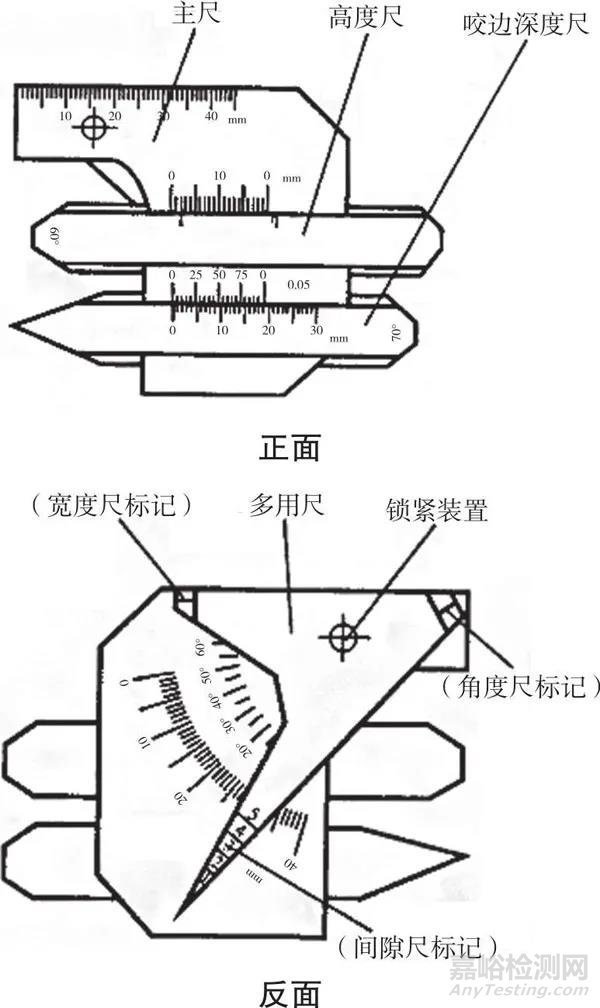

 圖1  Ⅰ型焊接檢驗尺

　　焊接檢驗尺的檢定參照J(rèn)JG704-2005《焊接檢驗尺檢定規程》，主要檢定項目包括主尺邊緣線性標尺、高度尺、咬邊深度尺、寬度尺和間隙尺等。其中，寬度尺的檢定以專用樣板作為標準，測量方法如圖2所示，將專用樣板置于平板上，使主尺測量面與樣板一邊接觸，轉動多用尺，使內側面與樣板另一邊接觸，從多用尺上讀出寬度值與樣板實際寬度之差作為測量結果，測量位置如表1所示。

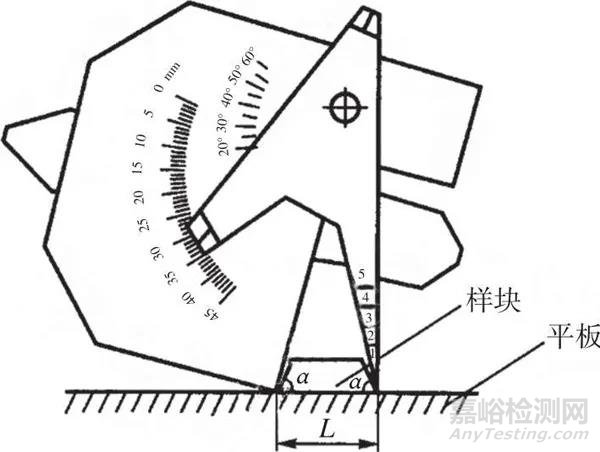

圖2  寬度尺示值誤差測量

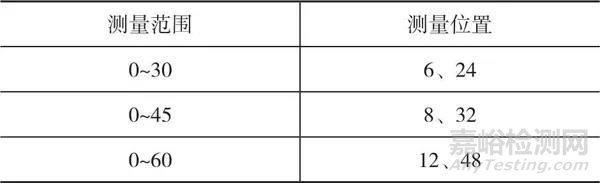

表1  測量位置  單位:mm

　　由此可見，專用樣板的制作對最終測量結果起關鍵作用。JJG704-2005還給出了專用樣板結構如圖3所示，技術要求如表2所示。

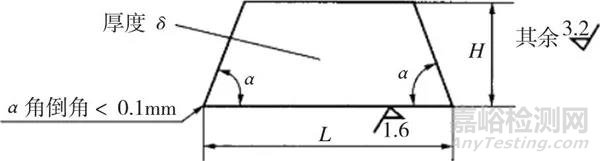

圖3  專用樣板結構

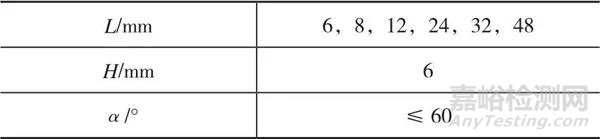

表2  專用樣板技術要求

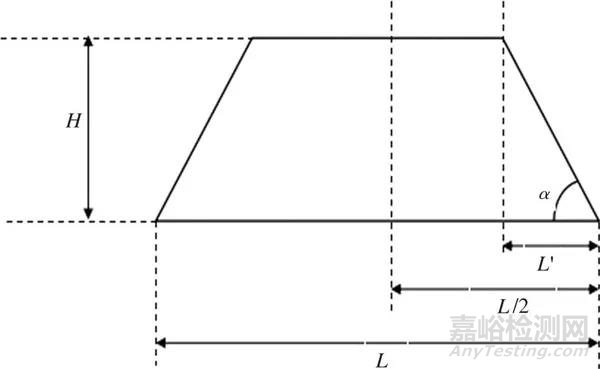

　　在制作專用樣板前，對規程中給出的技術參數進行分析，如圖4所示，假設角α所在直角三角形的鄰邊為L(zhǎng)′，那么對邊為專用樣板的高H，因此有tanα=H/L′，即L′=H/tanα。由于專用樣板為軸對稱結構，于是L′應不大于L/2，即2L′≤L。

圖4  專用樣板結構分析

　　規程要求H=6mm、α≤60°，將其代入，有α=60°時，L′=H/tanα=6mm/1.732≈3.46mm，2L′=6.92mm，即L≥6.92mm。

　　此種情況為α角度最大時專用樣板的極限長度，因此在制作L尺寸為6mm的樣板時，無法同時滿足規程對樣板高度H和角度α的要求。所以在制作L尺寸為6mm的樣板時，應充分考慮檢定需求，結合計量器具實際，可以嘗試以L值為邊，將樣板做成等邊三角形，在滿足α≤60°的同時，將H值縮小至5.196mm，即可滿足測量要求。

　　廊坊市科學技術研究與發展計劃項目，2018011062，焊接檢驗尺綜合測量裝置的研制
