   摘  要：針對某型鋅鋁合金時效處理后硬度低問題，經來料硬度檢查、化學成分分析、金相檢查、SEM+EDS分析、材料熱處理性能分析、熱處理驗證試驗等方法，確認該合金是在ZA50型系列鋅鋁合金的基礎上開發得到，并找出該型合金的熱處理規律，針對具體的硬度需求，提出改善措施。



1  背景介紹



      某型鋅鋁合金用N型代替。技術要求熱處理后硬度145HV以上。送檢前，客戶采用120～220°C區間的各種溫度時效12小時試驗，結果硬度都低于145HV，無法正常生產，需分析原因。



2  檢查分析



2.1  來樣硬度檢查



      對熱處理前、后的產品切片檢驗硬度，熱處理前的產品硬度檢測結果為：147～148HV0.2，接近技術要求的下限值；經188°Cx12h熱處理后的產品硬度檢測結果為：89.5～96.5HV0.2，硬度下降，硬度值低于技術要求。



2.2  化學成分分析



      采用硫碳分析儀+ICP檢查來樣材料化學成分，結果見表1，主要成分為Al/Zn/Cu/Si/Fe，沒有檢測到C和S含量。與ZA50型鋅鋁合金元素含量對比，確定N型鋅鋁合金實際上屬于ZA50型系列鋅鋁合金成分。

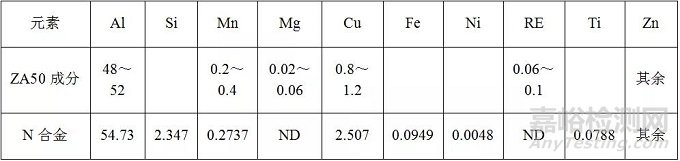

表1：化學元素分析結果 (Wt%)





2.3  金相檢查



      圖1是熱處理前組織，可以觀察到枝晶形態，是鑄造組織。結合相圖分析得出：金相組織為初生的α相（白色）和α相之間（α+β）共析體（黑色）及第二相質點。初生相α中析出較多顆粒狀共析組織，說明鑄造冷卻速度較慢。



      圖2是經188°C x 12h時效處理后的組織。已看不出樹枝晶，析出相增多，形狀改變，顆粒聚集，并開始變得粗大，是過時效組織。過時效組織硬度較低。





圖1. 熱處理前 （ 熱處理前1000X）





圖2. 熱處理后 （1000X）



2.4  SEM + EDS分析

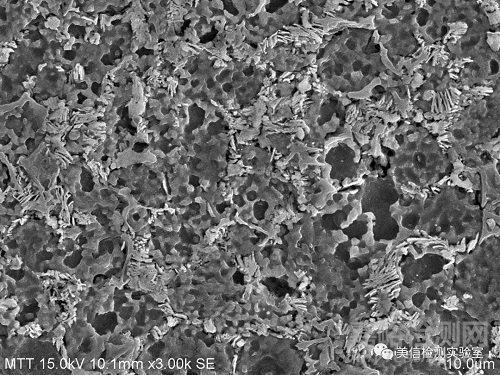

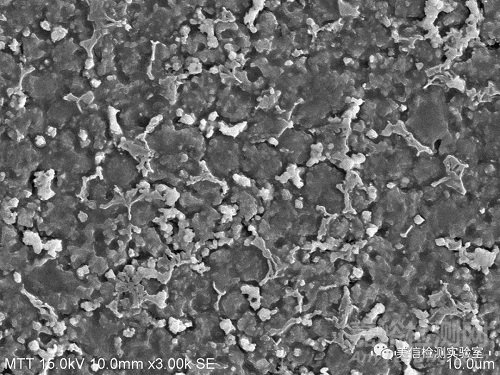

      圖3是客戶熱處理前樣件3000X電鏡圖片， 在晶界析出片狀組織為共析組織；而圖4，同樣3000X下觀察188°C x 12h時效處理后的組織，已看不到片狀共析組織。晶界白色顆粒聚集長大。

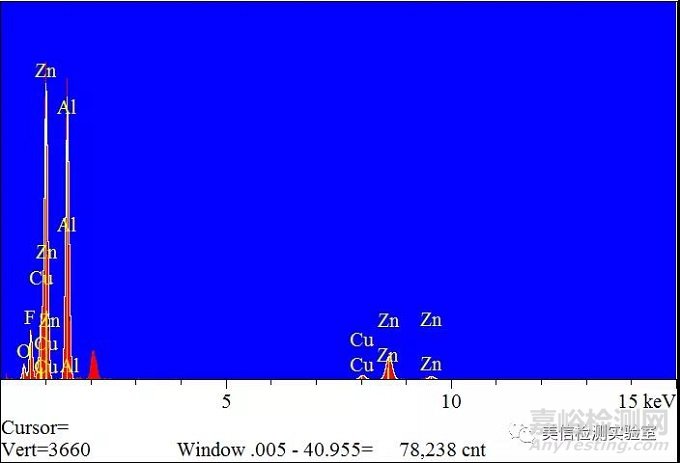

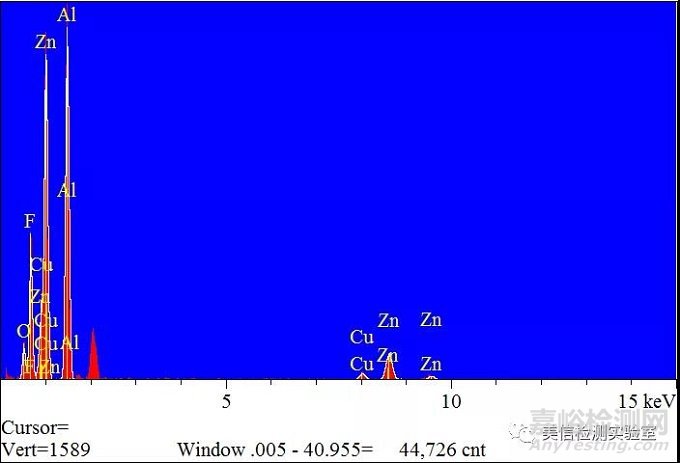

      圖5、圖6是在5000X下熱處理前后組織，用EDS探測圖5中熱處理前微區成分1～4，圖7～10分別是微區1～4的能譜圖，探測結果如表2所示。其中的F含量應該是組織腐蝕液中含有HF酸的原因，在表3中不再列出。



      EDS分析結果表明，灰色區域1和黑色的背景3都是固溶有Zn的富Al固溶體，白色的3和4是共析組織，分別析出在а初生相的晶界和晶內，與金相分析結果一致。

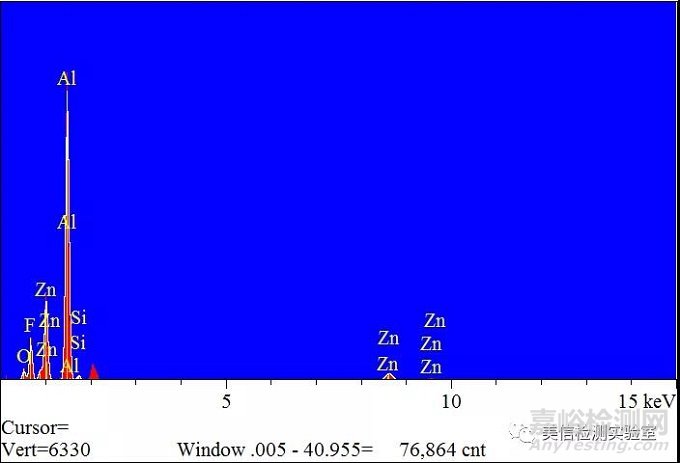

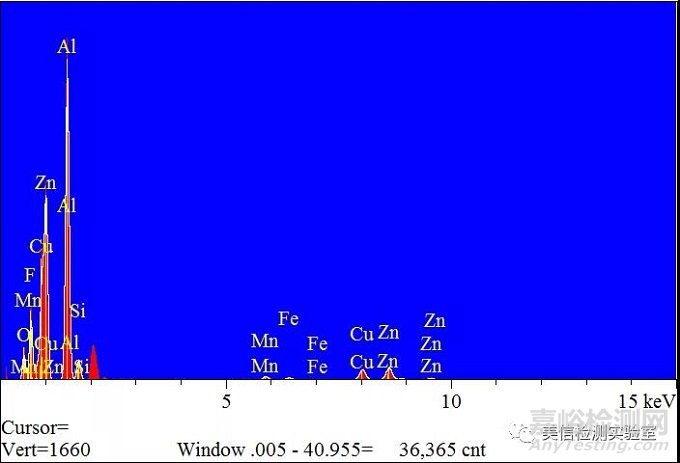

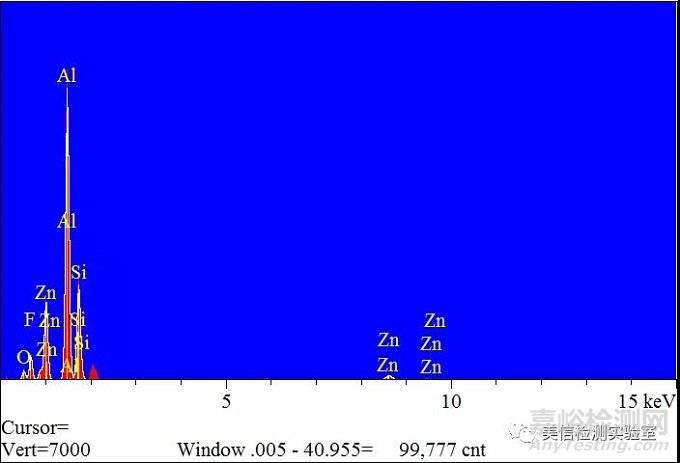

      圖11～14分別是對圖8中1～4微小區域內， 即188°C x 12h時效處理后的微觀組織所對應的能譜探測圖，表3是EDS分析結果。與熱處理前的EDS結果比較，不難看出：共析組織（微區2和4）形狀由細片狀改變?yōu)榇执箢w粒狀，并且隨著Si、Cu、Mn等強化元素的析出、合金相的聚集，基體硬度下降，產生過時效。Fe元素以針狀形態析出，是有害元素，含量輕微時，對材料性能影響不大。





圖3. 熱處理前（3000X）





圖4. 熱處理后（3000X）





圖5. 熱處理前 （5000X）





圖6. 熱處理后 （5000X）





圖7. 熱處理前1





圖8.熱處理前2





圖9. 熱處理前3





  圖10. 熱處理前4

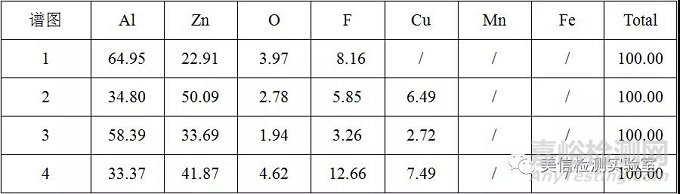

表2: 熱處理前樣品EDS測試結果 (Wt%)







圖11. 熱處理后1





    圖12. 熱處理后2





圖13. 熱處理后3





 圖14. 熱處理后4

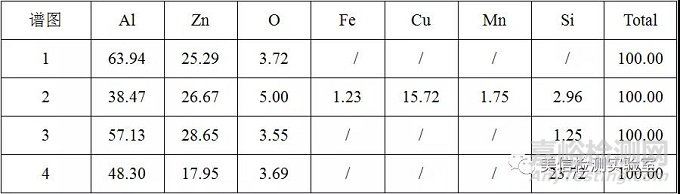

表3: 熱處理后樣品EDS測試結果 (Wt%)





3  材料熱處理性能分析



      N型鋅鋁合金成分屬于Z-A50型系列鋅鋁合金，是在Z-A50型鋅鋁合金的基礎上增加少量Al，Si而來的。提高Al含量，有助于提高合金的力學性能；鋅鋁合金中添加2～8%Si可以大大改善合金的耐磨性，而且有利于提高長期時效下的尺寸穩定性。



      N型鋅鋁合金可以通過熱處理調節鑄件的性能，適當熱處理可以穩定組織，改善合金的尺寸穩定性。



      對未熱處理來料硬度檢查結果為147～148HV，表明N型鋅鋁合金在金屬型鑄態時就具有較高的硬度，接近于技術要求的下限值。在過時效條件下，隨時效溫度的提高，時效時間的延長，強度、硬度下降，延伸率及沖擊韌性增加。



      表4中序號1試驗結果表明，當N型鋅鋁合金采用金屬型鑄造（不做固溶處理）+（200°C x 1.5h）時效處理，硬度為90～106HV，強度、硬度下降，低于客戶要求的145HV，伸長率則會提高。根據試驗結果分析，N型鋅鋁合金固溶化雖可提高合金的硬度，但后續的時效硬度峰值出現早，如果時效溫度高，時效時間長，硬度下降。在保證硬度技術要求的前提下，適當過時效可以獲得良好的綜合性能。如果過時效嚴重，硬度則會低于技術要求。



      如果不經固溶處理做人工時效12小時，即使是在120～188°C的低溫下時效，也會產生過時效，導致熱處理后硬度顯著下降。因此溫度和時間是時效處理的兩個關鍵因素。



4  熱處理驗證試驗

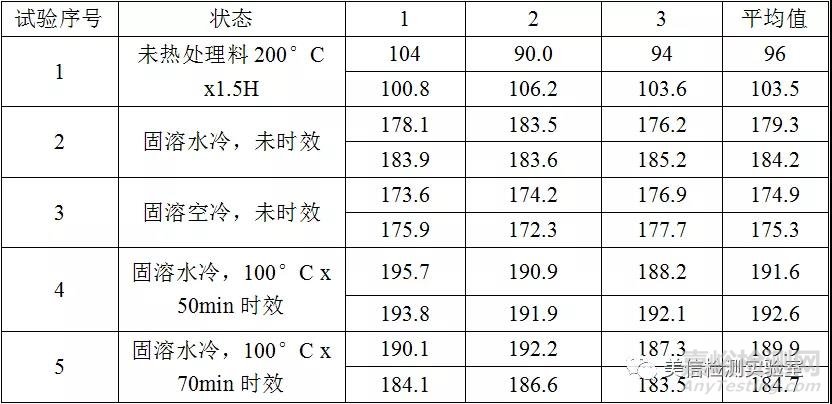

      表4是熱處理驗證試驗數據，硬度測試是在熱處理后48小時測定的。用未經熱處理的來料做固溶處理，硬度可升高到180HV0.2，即使是固溶后空冷，硬度也達到175HV，高于未經熱處理來料。隨后的時效熱處理，在100°C保溫50分鐘，升高到193HV的峰值。當保溫時間延長到70分鐘，硬度為185～190HV，硬度開始下降。證實，N型合金即使是在100°C時效，保溫50分鐘左右就可以達到硬度峰值。時效時間再延長，硬度下降。



表4: 熱處理驗證試驗數據 (HV0.2)

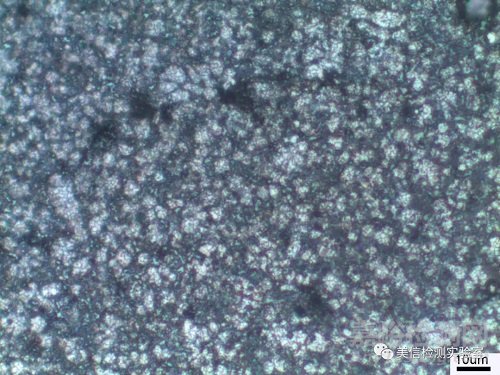

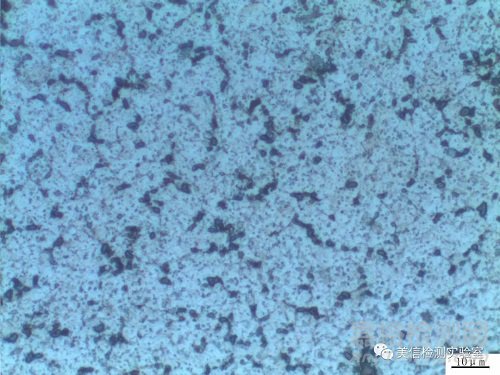

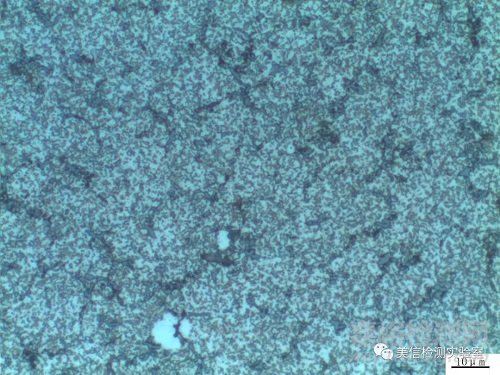

      比較不同熱處理工藝驗證下的金相組織（如圖15～18），固溶水冷后未時效的金相組織中，晶界合金相析出少，初生а相顏色灰白，晶內析出少；固溶空冷后未時效的金相組織，初生а相顏色灰色，晶界析出相增加不明顯，與固溶水冷后未時效的金相組織差別不大；固溶水冷+100°C時效50分鐘，晶界析出相與固溶水冷后相同，初生а相顏色灰白色，晶內合金相彌散析出；固溶水冷+100°C時效70分鐘，晶界黑色二次相開始聚集，初生а相內析出相明顯增多。



熱處理驗證試驗結果與理論分析一致。





圖15. 固溶水冷未時效 (1000X)





圖16. 固溶空冷未時效 (1000X)





圖17. 固溶水冷+100°C時效50分鐘





圖18. 固溶水冷+100°C時效70分鐘



5  結論



      熱處理硬度低的原因是產品未經固溶處理，隨后的熱處理溫度高，保溫時間長，產生過時效。



6  建議



      （1） 根據產品特性及硬度高于145HV的技術要求，建議采用“固溶后空冷+100～120°C時效”的熱處理工藝。固溶處理組織越好，時效時間可以相應延長。在保證硬度技術要求的前提下，時效越充分，綜合性能越好；



      （2） 對于熱處理后硬度低于145HV的產品，可以按照“固溶+人工時效”的方法做返修處理。



參考文獻：



[1] 呂振林，黃積榮，王智民等. ZA50合金高溫摩擦、磨損與斷裂性能研究[J]. 鑄造技術,1995,4:41.

[2] 湯宏群，曾建民，李會玲等.Zn-Al系二元相圖的研究[J].特種鑄造及有色合金,2006,26(6):387.

[3] 江河，楊國斌，張啟文,等.汽車發動機氣缸蓋變形原因分析[J].理化檢驗-物理分冊,2014,50(10):777.

[4] 程巨強. 金屬型鑄造ZA50合金的力學性能和組織[J].特種鑄造及有色合金,2006,26(7):452.

[5] Savaskan T，Murphy S.Mechanical  Properites and Lubricated Wear of Zinc-25%Al[J]. Wear,1987,(116):211～224.
