中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

通過開展某型槍械系統(tǒng)擬采用的兩種新型纖維增強(qiáng)復(fù)合材料在我國熱帶海洋、寒帶寒冷和高原高輻射三種典型大氣自然環(huán)境下的戶外暴露試驗(yàn)，對(duì)兩種新型纖維增強(qiáng)復(fù)合材料在三種典型大氣自然環(huán)境下的環(huán)境適應(yīng)性進(jìn)行了對(duì)比分析，得到了兩種新型纖維增強(qiáng)復(fù)合材料在我國三種典型大氣自然環(huán)境中的環(huán)境適應(yīng)性優(yōu)劣排序，獲得了兩種新型纖維增強(qiáng)復(fù)合材料在我國三種典型大氣自然環(huán)境中的力學(xué)性能變化規(guī)律，掌握了環(huán)境溫度等環(huán)境因素對(duì)兩種新型纖維增強(qiáng)復(fù)合材料力學(xué)性能的影響規(guī)律。



在現(xiàn)代高技術(shù)戰(zhàn)爭和反恐防突中，武器裝備的輕量化是實(shí)現(xiàn)快速反應(yīng)、高機(jī)動(dòng)突防和火力機(jī)動(dòng)的重要條件之一。如何達(dá)到高的作戰(zhàn)效能和裝備重量之間的完美結(jié)合，采用更加輕質(zhì)的材料是目前裝備有效減重的首選途徑之一。為了滿足裝備部件物理機(jī)械性能和輕量化的要求，具有密度低、比強(qiáng)度高、比剛度大、比模量突出、耐腐蝕等優(yōu)良的性能的纖維增強(qiáng)復(fù)合材料已經(jīng)逐步在輕武器研制中獲得應(yīng)用。但是，裝備擬采用的纖維增強(qiáng)復(fù)合材料及部件的環(huán)境適應(yīng)性如何、貯存壽命有多長、性能隨時(shí)間的劣化規(guī)律和各種環(huán)境應(yīng)力對(duì)其的影響效果怎樣，目前尚是困擾纖維增強(qiáng)復(fù)合材料在武器裝備上廣泛應(yīng)用的一個(gè)系列關(guān)鍵問題，針對(duì)這一問題，我們對(duì)某型槍械系統(tǒng)擬采用的新型碳纖維和玻璃纖維增強(qiáng)復(fù)合材料在我國典型大氣自然環(huán)境中的環(huán)境適應(yīng)性進(jìn)行了分析研究，為某槍械系統(tǒng)選材提供了技術(shù)支撐，為兩類纖維增強(qiáng)復(fù)合材料在武器裝備上的推廣應(yīng)用，實(shí)現(xiàn)武器裝備的有效輕量化起到了積極的推動(dòng)作用。



試驗(yàn)與測試



試驗(yàn)采用的樣品為某槍械系統(tǒng)擬采用的某牌號(hào)新型高強(qiáng)度碳纖維增強(qiáng)復(fù)合材料A，其主要成分為尼龍6+碳纖，以及某牌號(hào)新型高強(qiáng)度玻璃纖維增強(qiáng)復(fù)合材料B，其主要成分為尼龍6+玻纖。



為研究這兩種新型纖維增強(qiáng)復(fù)合材料在我國典型大氣自然環(huán)境中的環(huán)境適應(yīng)性，達(dá)到滿足某型槍械系統(tǒng)全天候全地域服役的要求，我們分別在代表熱帶海洋氣候的海南試驗(yàn)站、代表寒帶寒冷氣候的黑龍江試驗(yàn)站和代表高原高太陽輻射的西藏試驗(yàn)站采用兩種材料制成的拉伸樣與沖擊樣，開展了為期兩年的戶外暴露環(huán)境試驗(yàn)，以期對(duì)其環(huán)境適應(yīng)性進(jìn)行分析研究。兩種復(fù)合材料在三個(gè)典型環(huán)境中的戶外暴露試驗(yàn)狀態(tài)如圖1所示。表1為海南試驗(yàn)站、黑龍江試驗(yàn)站、西藏試驗(yàn)站三個(gè)典型大氣自然環(huán)境試驗(yàn)站的氣候類型與有關(guān)環(huán)境數(shù)據(jù)。

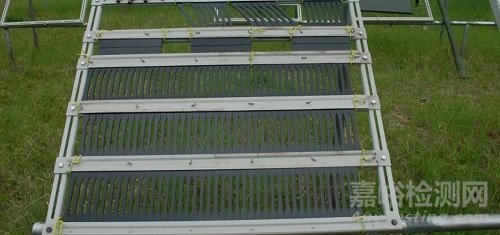

圖1 兩種復(fù)合材料試樣戶外暴露試驗(yàn)狀態(tài)



表1  三典型試驗(yàn)站氣候類型與有關(guān)環(huán)境數(shù)據(jù)





試驗(yàn)樣品于6月份完成投試工作，經(jīng)過2年的戶外暴露試驗(yàn)，共獲得9個(gè)周期的試驗(yàn)檢測數(shù)據(jù)。



測試結(jié)果



檢測獲得的試驗(yàn)數(shù)據(jù)通過統(tǒng)計(jì)分析與處理后，采用圖表分析法獲得了A、B兩類新型纖維增強(qiáng)復(fù)合材料樣品在海南、黑龍江和西藏三個(gè)典型大氣自然環(huán)境下的拉伸與沖擊性能隨時(shí)間的變化規(guī)律，如圖2～圖4所示。

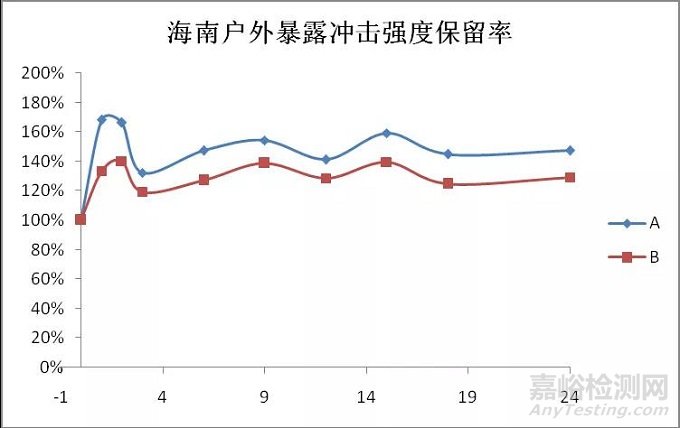

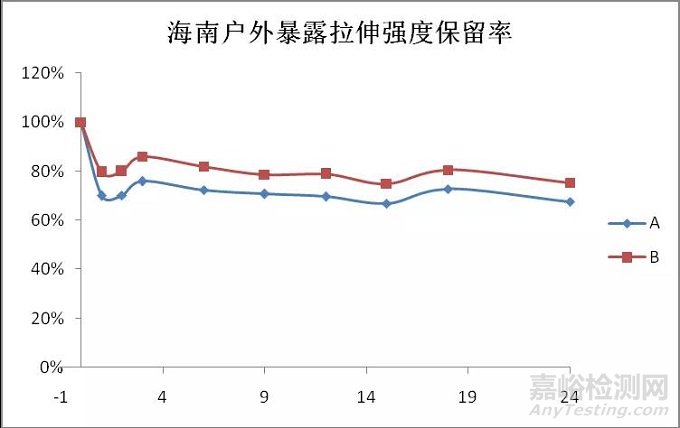

圖2 海南試驗(yàn)站拉伸與沖擊強(qiáng)度保留率變化規(guī)律圖

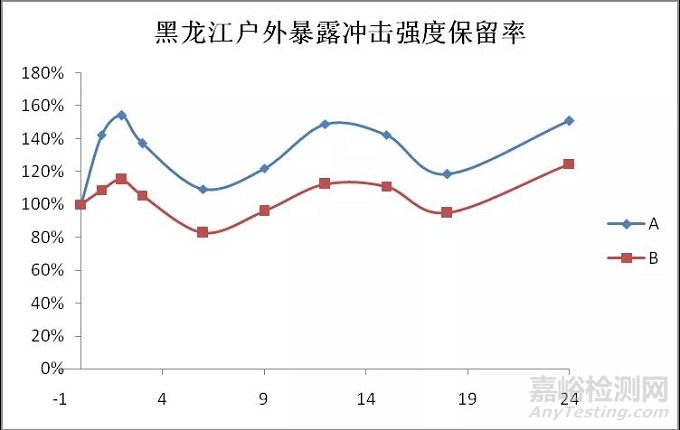

圖3 黑龍江試驗(yàn)站拉伸與沖擊強(qiáng)度保留率變化規(guī)律圖

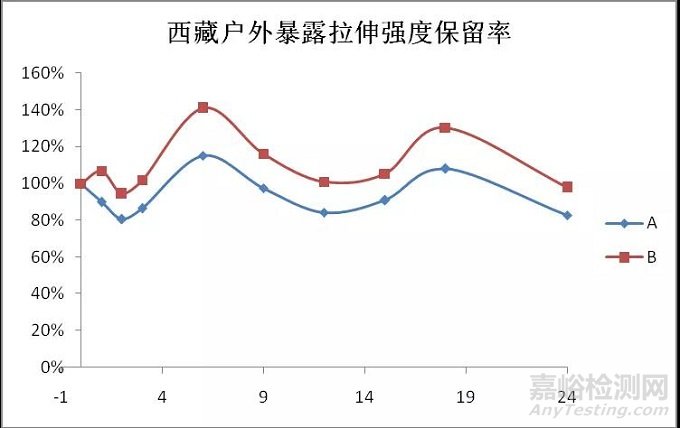

圖4 西藏試驗(yàn)站拉伸與沖擊強(qiáng)度保留率變化規(guī)律圖



分析與討論



01環(huán)境濕度對(duì)樣品性能的影響分析



從圖2～圖4我們可以看出，A、B兩類試驗(yàn)材料，在海南試驗(yàn)站的樣品性能變化波動(dòng)幅度最小，基本無大的上下波動(dòng)情況出現(xiàn)，在黑龍江試驗(yàn)站次之，其性能變化上下波動(dòng)范圍在上下約10%～20%以內(nèi)（拉伸強(qiáng)度的波動(dòng)幅度略?。谖鞑卦囼?yàn)站的樣品性能變化波動(dòng)幅度最大，其性能變化上下波動(dòng)范圍在上下約20%～30%以內(nèi)（拉伸強(qiáng)度的波動(dòng)幅度略?。?。對(duì)比分析三個(gè)試驗(yàn)站點(diǎn)的月平均相對(duì)濕度變化規(guī)律，如圖5所示，可以看出，海南試驗(yàn)站的月平均相對(duì)濕度波動(dòng)幅度最小，其環(huán)境相對(duì)濕度常年在80%左右；黑龍江試驗(yàn)站次之，其環(huán)境相對(duì)濕度年相對(duì)濕度基本在40%～80%之間波動(dòng)，表現(xiàn)為春秋低，夏冬高；西藏試驗(yàn)站月平均相對(duì)濕度波動(dòng)幅度最大，其環(huán)境相對(duì)濕度年相對(duì)濕度基本在20%～60%之間波動(dòng)，表現(xiàn)為夏高冬低。

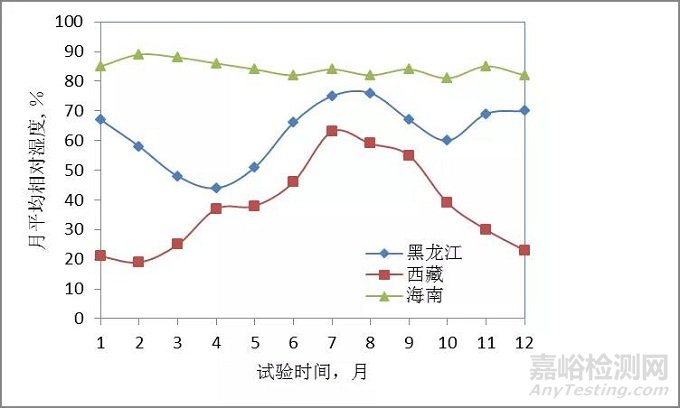

圖5 三站月平均相對(duì)濕度變化規(guī)律圖



上述對(duì)比分析表明：樣品的性能變化波動(dòng)幅度大小與試驗(yàn)環(huán)境的相對(duì)濕度波動(dòng)大小相關(guān)，環(huán)境相對(duì)濕度的波動(dòng)越大，樣品的性能波動(dòng)幅度越大。這也表明，環(huán)境濕度是引起兩種材料力學(xué)性能波動(dòng)的主要因素，且環(huán)境濕度對(duì)于樣品性能的影響在試驗(yàn)站點(diǎn)與試驗(yàn)周期內(nèi)具有可逆性。當(dāng)夏季西藏和黑龍江兩地的相對(duì)濕度升高時(shí)，樣品的沖擊強(qiáng)度也隨之升高，而拉伸強(qiáng)度與沖擊強(qiáng)度相反，隨濕度的升高而降低；當(dāng)西藏的冬季和黑龍江的春季兩地的相對(duì)濕度降低時(shí)，樣品的沖擊強(qiáng)度也隨之降低，而拉伸強(qiáng)度則隨相對(duì)濕度的降低而升高。



02環(huán)境溫度與太陽輻射對(duì)樣品性能的影響分析



對(duì)比圖2～圖4我們可以得到，在海南和黑龍江，A樣品的性能變化幅度均較B樣品大，表明：B樣品在海南和黑龍江的環(huán)境適應(yīng)性較A樣品好。在西藏，B樣品的性能變化幅度均較A樣品大，表明：A樣品在西藏的環(huán)境適應(yīng)性較B樣品好。



結(jié)合表1列出的三典型試驗(yàn)站氣候類型與有關(guān)環(huán)境數(shù)據(jù)分析，可以看出，海南試驗(yàn)站年平均溫度為24.6℃，年平均相對(duì)濕度為86%，為常年高溫高濕環(huán)境；黑龍江試驗(yàn)站年平均溫度為-1.8℃，年平均相對(duì)濕度為66%，為典型的低溫環(huán)境；而西藏試驗(yàn)站的年平均溫度為4.5℃，年平均相對(duì)濕度為55%，其和海南試驗(yàn)站比，其溫度與相對(duì)濕度均沒有海南試驗(yàn)站的高溫高濕嚴(yán)酷，其和黑龍江試驗(yàn)站比，其環(huán)境溫度沒有黑龍江試驗(yàn)站低，年溫差波動(dòng)沒有黑龍江試驗(yàn)站大（黑龍江試驗(yàn)站極端低溫?cái)?shù)據(jù)為-52.3℃，夏季高溫可達(dá)35℃以上，平均年溫差達(dá)到76.4℃，有明顯的夏烈冬寒特征），和海南和黑龍江兩試驗(yàn)站相比，西藏試驗(yàn)站的年太陽輻射量較海南試驗(yàn)站高出2772MJ/m2，較黑龍江試驗(yàn)站高出3678MJ/m2，是典型的高輻射環(huán)境，由此分析可得：試驗(yàn)所用該牌號(hào)新型高強(qiáng)度碳纖維增強(qiáng)復(fù)合材料樣品（A）對(duì)太陽輻射的環(huán)境適應(yīng)性較好，對(duì)溫度與濕度的環(huán)境適應(yīng)性較差。試驗(yàn)所用該牌號(hào)新型高強(qiáng)度玻璃纖維增加復(fù)合材料樣品（B）對(duì)溫度與濕度的環(huán)境適應(yīng)性較好，對(duì)太陽輻射的環(huán)境適應(yīng)性較差。



圖6～圖7分別為A樣品與B樣品在海南、西藏、黑龍江三站的拉伸強(qiáng)度與沖擊強(qiáng)度保留率變化對(duì)比分析圖。

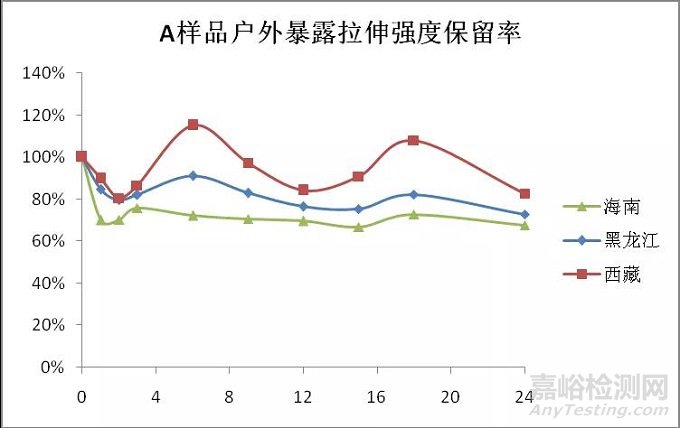

圖6 A樣品三站拉伸強(qiáng)度與沖擊強(qiáng)度保留率變化對(duì)比分析圖

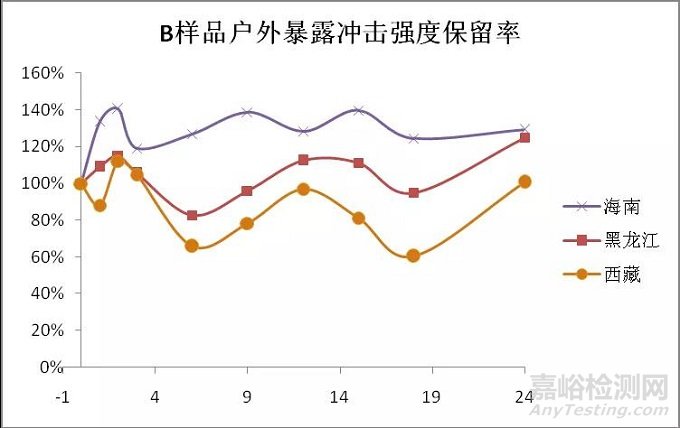

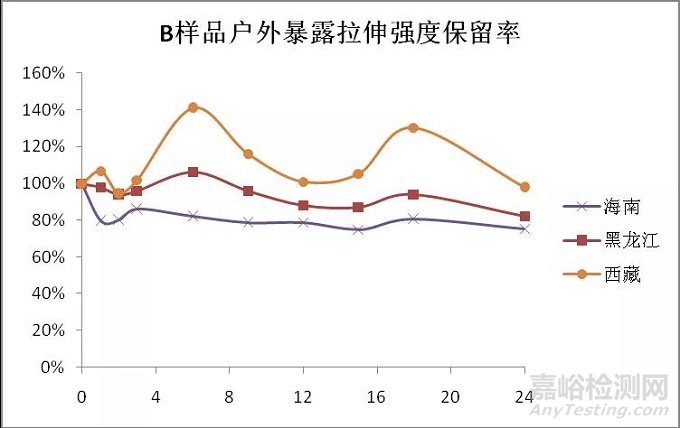

圖7 B樣品三站拉伸強(qiáng)度與沖擊強(qiáng)度保留率變化對(duì)比分析圖



通過圖6～圖7的對(duì)比，我們可以看到：



A樣品在西藏其性能是圍繞原始值上下波動(dòng)，除去環(huán)境濕度對(duì)其的影響，可以認(rèn)為其性能大致在原始值附近變化，性能表現(xiàn)較為穩(wěn)定，結(jié)果同樣表明：A樣品對(duì)西藏地區(qū)的環(huán)境有較好的環(huán)境適應(yīng)性，對(duì)太陽輻射有較好的耐受性。



A樣品在海南試驗(yàn)站其拉伸強(qiáng)度保留率低于原始值約30%，沖擊強(qiáng)度保留率高于原始值約50%，在黑龍江試驗(yàn)站其拉伸強(qiáng)度保留率低于原始值約20%，沖擊強(qiáng)度保留率高于原始值約30%，結(jié)果表明：A樣品在黑龍江的環(huán)境適應(yīng)性優(yōu)于萬寧，其對(duì)高溫高濕環(huán)境的耐受性較差。



比較A樣品在三個(gè)典型環(huán)境下的性能穩(wěn)定性為：西藏＞黑龍江＞海南。



B樣品在黑龍江其性能基本圍繞原始值上下波動(dòng)，除去環(huán)境濕度對(duì)其的影響，在兩年的試驗(yàn)期內(nèi)，其拉伸強(qiáng)度呈現(xiàn)出極緩慢的下降趨勢，其沖擊強(qiáng)度則呈現(xiàn)出極緩慢的上升趨勢，可以認(rèn)為其性能大致在原始值附近變化，性能表現(xiàn)較為穩(wěn)定，表明：B樣品對(duì)黑龍江地區(qū)的環(huán)境有較好的環(huán)境適應(yīng)性，對(duì)低溫有較好的耐受性。



B樣品在海南試驗(yàn)站其拉伸強(qiáng)度保留率低于原始值約20%，沖擊強(qiáng)度保留率高于原始值約30%，在西藏試驗(yàn)站其拉伸強(qiáng)度保留率高于原始值約15%，沖擊強(qiáng)度保留率低于原始值約20%。從圖形和試驗(yàn)數(shù)據(jù)可以看出，在兩年的試驗(yàn)期內(nèi)，海南地區(qū)與西藏地區(qū)對(duì)B樣品的性能影響是完全相反的。在海南試驗(yàn)站受高溫高濕環(huán)境因素影響，其拉伸強(qiáng)度表現(xiàn)為低于原始性能值，且其拉伸強(qiáng)度保留率基本上保持在低于原始性能值20%的穩(wěn)定水平上，呈現(xiàn)出極緩慢的下降趨勢，其沖擊強(qiáng)度表現(xiàn)為高于原始性能值，除去沖擊強(qiáng)度測試數(shù)據(jù)的分散性影響，其沖擊強(qiáng)度保留率基本上高于原始性能值30%的穩(wěn)定水平上；在西藏試驗(yàn)站受環(huán)境太陽輻射因素影響，以及環(huán)境濕度冬低夏高的周期性變化影響，其拉伸強(qiáng)度表現(xiàn)為高于原始性能值，其拉伸強(qiáng)度保留率基本上以高于原始性能值15%為中線，隨環(huán)境濕度的波動(dòng)呈現(xiàn)出上下波動(dòng)的現(xiàn)象，其沖擊強(qiáng)度表現(xiàn)為低于原始性能值，其沖擊強(qiáng)度保留率基本上以低于原始性能值20%為中線，隨環(huán)境濕度的波動(dòng)呈現(xiàn)出與拉伸強(qiáng)度保留率相反的上下波動(dòng)現(xiàn)象。



比較B樣品在三個(gè)典型環(huán)境下的性能穩(wěn)定性為：黑龍江＞西藏＞海南。B樣品在西藏地區(qū)的性能穩(wěn)定性略優(yōu)于海南地區(qū)，但其在西藏和海南的拉伸強(qiáng)度和沖擊強(qiáng)度性能表現(xiàn)行為是完全相反的。這是典型的由于環(huán)境特征影響因素不同造成的材料性能變化完成不同的經(jīng)典例證。因此，型號(hào)產(chǎn)品在選材時(shí)，應(yīng)根據(jù)產(chǎn)品使用時(shí)對(duì)材料提出的具體性能指標(biāo)要求，分服役環(huán)境有針對(duì)性的進(jìn)行材料選擇。



結(jié)論



通過對(duì)某型槍械系統(tǒng)擬采用的A、B兩種新型高強(qiáng)度纖維增強(qiáng)復(fù)合材料，在我國熱帶海洋、寒帶寒冷和高原高輻射三種典型大氣自然環(huán)境下，開展為期兩年的戶外暴露試驗(yàn)所獲得的環(huán)境試驗(yàn)數(shù)據(jù)的對(duì)比分析，可以得出以下結(jié)論：



a. 太陽輻射與環(huán)境溫度、濕度對(duì)碳纖維增強(qiáng)復(fù)合材料A和玻璃纖維增強(qiáng)復(fù)合材料B的拉伸強(qiáng)度與沖擊強(qiáng)度呈現(xiàn)相反的影響作用。在高太陽輻射的西藏地區(qū)，A、B兩類纖維增強(qiáng)復(fù)合材料表現(xiàn)為拉伸強(qiáng)度升高，沖擊強(qiáng)度降低，在高溫高濕的海南地區(qū)和低溫寒的黑龍江地區(qū)，A、B兩類纖維增強(qiáng)復(fù)合材料表現(xiàn)為拉伸強(qiáng)度降低，沖擊強(qiáng)度升高。



b. 環(huán)境相對(duì)濕度是造成A和B兩種材料性能波動(dòng)的主要環(huán)境因素，且其對(duì)A、B兩類材料的性能影響具有可逆性。隨著環(huán)境相對(duì)濕度的升高，A、B兩類材料的拉伸強(qiáng)度隨之降低，沖擊強(qiáng)度隨之升高，反之，隨著環(huán)境相對(duì)濕度的降低，A、B兩類材料的拉伸強(qiáng)度隨之升高，沖擊強(qiáng)度隨之降低。在兩年的試驗(yàn)期內(nèi)，在西藏地區(qū)，A、B兩類材料隨環(huán)境相對(duì)濕度的波動(dòng)，其性能變化在性能檢測中值上下20%～30%范圍內(nèi)波動(dòng)（拉伸強(qiáng)度的波動(dòng)幅度略?。?，在黑龍江地區(qū)，A、B兩類材料隨環(huán)境相對(duì)濕度的波動(dòng)，其性能變化在性能檢測中值上下10%～20%范圍內(nèi)波動(dòng)（拉伸強(qiáng)度的波動(dòng)幅度略?。诤Ｄ系貐^(qū)，環(huán)境相對(duì)濕度常年在80%左右，A、B兩類材料在海南地區(qū)無大的性能變化波動(dòng)情況。



c. 在兩年的試驗(yàn)期內(nèi)，碳纖維增強(qiáng)復(fù)合材料A對(duì)太陽輻射有較好的耐受性，表現(xiàn)為其性能穩(wěn)定，僅隨環(huán)境濕度的波動(dòng)而在原始值附近上下波動(dòng)，高溫高濕環(huán)境對(duì)其性能變化影響劇烈，低溫環(huán)境對(duì)其性能變化也有較大的影響。A類材料在兩年的試驗(yàn)期內(nèi)，在高溫高濕的海南環(huán)境中，其性能變化穩(wěn)定表現(xiàn)為拉伸強(qiáng)度保留率低于原始值約30%，沖擊強(qiáng)度保留率高于原始值約50%；在低溫寒冷的黑龍江環(huán)境中，其性能變化表現(xiàn)為拉伸強(qiáng)度保留率低于原始值約20%，沖擊強(qiáng)度保留率高于原始值約30%；并隨環(huán)境相對(duì)濕度的變化在上述兩值附近上下波動(dòng)。就三個(gè)典型試驗(yàn)環(huán)境來說，其在西藏地區(qū)的環(huán)境適應(yīng)性最好，其次是黑龍江地區(qū)，最后是海南地區(qū)。



d. 在兩年的試驗(yàn)期內(nèi)，玻璃纖維增強(qiáng)復(fù)合材料B對(duì)低溫有較好的耐受性，表現(xiàn)為其性能穩(wěn)定，僅隨環(huán)境濕度的波動(dòng)而在原始值附近上下波動(dòng)，對(duì)太陽輻射較為敏感，高溫高濕與太陽輻射對(duì)其性能變化均有較大的影響。B類材料在兩年的試驗(yàn)期內(nèi)，在高溫高濕的海南環(huán)境中，其性能變化穩(wěn)定表現(xiàn)為拉伸強(qiáng)度保留率低于原始值約20%，沖擊強(qiáng)度保留率高于原始值約30%；在高原高輻射的西藏環(huán)境中，其性能變化表現(xiàn)為拉伸強(qiáng)度保留率高于原始值約15%，沖擊強(qiáng)度保留率低于原始值約20%；并隨環(huán)境相對(duì)濕度的變化在上述兩值附近上下波動(dòng)。就三個(gè)典型試驗(yàn)環(huán)境來說，其在黑龍江地區(qū)的環(huán)境適應(yīng)性最好，西藏的環(huán)境適應(yīng)性與萬寧相近，略優(yōu)于萬寧。



綜上所述，建議型號(hào)選材時(shí)，一是，應(yīng)充分考慮環(huán)境相對(duì)濕度對(duì)材料性能帶來的波動(dòng)性影響，避免因濕度帶來的波動(dòng)幅度過大造成的在特定環(huán)境中的特定季度出現(xiàn)的材料性能低于指標(biāo)要求的風(fēng)險(xiǎn)。二是，應(yīng)充分考慮太陽輻射與溫度、濕度等環(huán)境特征因素對(duì)材料性能影響的不同表現(xiàn)形式，針對(duì)型號(hào)規(guī)定的使用環(huán)境，綜合考慮環(huán)境主要特征因素對(duì)型號(hào)考核的材料主要性能指標(biāo)的具體影響作用與表現(xiàn)形式，開展材料的篩選工作，避免出現(xiàn)在特定環(huán)境出現(xiàn)故障頻發(fā)的問題。



引用本文：



肖敏，楊萬均，周漪，楊華明，龍仕騰，陳建瓊.典型大氣環(huán)境下新型纖維增強(qiáng)復(fù)合材料環(huán)境適應(yīng)性分析[J].環(huán)境技術(shù)，2021，230(02):60-66.

專家簡介：肖敏（1972—），女，正高級(jí)工程師，主要研究方向?yàn)榄h(huán)境適應(yīng)性試驗(yàn)與評(píng)價(jià)技術(shù)研究。
