     在合成氣制乙二醇裝置環境(溫度116~128℃，硝酸質量分?jǐn)?shù)2%~20%)中對304L不銹鋼進行3次長周期現場掛片浸泡腐蝕試驗，研究了304L不銹鋼的長周期腐蝕行為。結果表明：經過不同條件下的3次長周期掛片浸泡腐蝕后，304L不銹鋼發生了不同程度的晶間腐蝕及腐蝕減薄，且在硝酸質量分?jǐn)?shù)2%~8%、溫度116℃、時間156d條件下不銹鋼的腐蝕程度最嚴重，不銹鋼出現晶粒脫落現象，其全面腐蝕速率大于2mm·a-1，腐蝕程度為嚴重腐蝕。硝酸還原反應器催化劑中的鈀是急劇加速304L不銹鋼腐蝕的主要介質，與304L不銹鋼形成電偶效應，從而加速304L不銹鋼的腐蝕，在該工藝條件下不推薦304L不銹鋼作為脫重塔底區域的材料。



1試樣制備與試驗方法



      合成氣制乙二醇裝置所用現場掛片材料為商用304L奧氏體不銹鋼，掛片材料狀態有3種，分別為固溶態、敏化態和焊接態。用400#砂紙打磨掛片表面。



      對304L不銹鋼進行現場掛片腐蝕浸泡試驗。將掛片試樣用丙酮除油、乙醇脫水、干燥后，按一定順序安裝到掛片架上；試樣之間用定位環隔離，隔離定位環材料為四氟乙烯；將掛片架安裝到脫重塔塔底位置，并用金屬絲固定；腐蝕一定時間后，取出掛片架，對試樣進行檢測。根據現場裝置的實際開停工狀況，在脫重塔塔底液相位置先后進行了3次長周期掛片腐蝕浸泡試驗，按照先后順序?qū)?次試驗分別標記為1#，2#，3#試驗，且每次試驗均采用尺寸相同的新掛片試樣，具體運行時長和監測到的操作條件見表1。每次現場掛片腐蝕浸泡試驗結束后，利用相機拍下掛片試樣的宏觀形貌；掛片試樣經打磨、拋光后，采用掃描電鏡觀察表面和截面微觀形貌；利用失重法計算掛片試樣的全面腐蝕速率，采用截面金相法計算局部腐蝕速率。按照HG/T 20580—2011對腐蝕程度進行評定。



表1 3次長周期掛片腐蝕浸泡試驗時間和操作條件





     采用電化學工作站進行電化學試驗，用三電極體系測極化曲線，工作電極為304L不銹鋼，輔助電極為316L不銹鋼，參比電極為Ag-AgCl (SSC)，試驗后將電位換算為標準甘汞電極(SCE)電位。



2試驗結果與討論



2.1腐蝕形貌



     由圖1可以看出：3次掛片浸泡腐蝕后試樣均發生了不同程度的全面腐蝕，試樣表面均失去了原始的金屬光澤和打磨條紋，被一層黃色或黑色的產物膜覆蓋；2#掛片浸泡腐蝕試驗后3種狀態試樣的腐蝕減薄程度均最嚴重，焊接態試樣甚至出現腐蝕穿透現象。

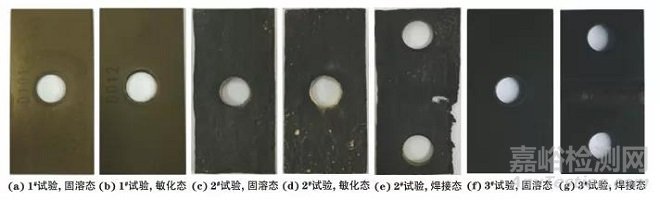

圖1 3次長周期掛片浸泡腐蝕試驗后不同狀態試樣的宏觀形貌



      由圖2可以看出：1# 、3#長周期掛片浸泡腐蝕試驗后不同狀態試樣均發生明顯的晶間腐蝕，但未出現明顯晶粒脫落現象；2#長周期掛片浸泡腐蝕試驗后,固溶態試樣不但晶間腐蝕明顯，而且晶粒也發生明顯腐蝕。觀察發現，長周期掛片浸泡腐蝕試驗后敏化態試樣的晶間腐蝕程度均比固溶態試樣的嚴重，且試樣中已出現晶粒脫落現象。





圖2 3次長周期掛片浸泡腐蝕試驗后不同狀態試樣的SEM形貌



2.2腐蝕速率



     由表2可以看出：2#長周期掛片浸泡腐蝕試驗時試樣的腐蝕速率最大，1#長周期掛片浸泡腐蝕試驗時的次之，3#長周期掛片浸泡腐蝕試驗時的最?。?#長周期掛片浸泡腐蝕試驗后，試樣的腐蝕程度均為輕微腐蝕，固溶態試樣的腐蝕速率低于敏化態的，3#長周期掛片浸泡腐蝕試驗后，試樣的腐蝕程度屬于極輕微腐蝕，而2#長周期掛片浸泡腐蝕試驗后，試樣的腐蝕程度為嚴重腐蝕。

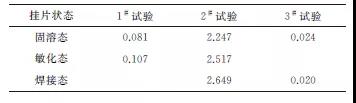

表2 3次長周期掛片浸泡腐蝕試驗后不同狀態試樣的全面腐蝕速率





      對1#、3#長周期掛片浸泡腐蝕試驗后不同狀態試樣的截面形貌進行觀察。由圖3可以看出：試樣表面都有楔形缺口，且在1#長周期掛片浸泡腐蝕試驗后敏化態試樣存在蝕坑，表面晶粒有明顯的分離傾向，部分晶粒已脫落或即將脫落。測得1#長周期掛片浸泡腐蝕試驗后固溶態和敏化態試樣的最大局部腐蝕深度分別為59.88，101.90μm，計算得到局部腐蝕速率分別為0.146，0.255mm·a-1，3#長周期掛片浸泡腐蝕試驗后固溶態試樣的最大腐蝕深度為22.84μm，計算得到局部腐蝕速率為0.045mm·a-1。2#長周期掛片浸泡腐蝕試驗的全面腐蝕速率大于其他兩次腐蝕時的，晶間腐蝕深度超過晶粒尺寸。





圖3 3次長周期掛片浸泡腐蝕試驗后不同狀態試樣的截面形貌



2.3分析與討論



     304L不銹鋼在現場脫重塔塔底環境中出現晶間腐蝕甚至晶粒脫落現象，耐腐蝕性能極不穩定。脫重塔的主要腐蝕介質為硝酸。在硝酸環境中，當溫度足夠高時不銹鋼可發生晶間腐蝕，這與不銹鋼在硝酸溶液中的氧化還原電位有關，而決定溶液氧化還原電位的是硝酸還原成亞硝酸時的氧化還原電位，其反應式為





     硝酸溶液氧化還原電位的計算公式為





     式中：E為硝酸溶液的氧化還原電位，V；E0為標準氧化還原電位，V；R為氣體常數；T為熱力學溫度，K；F為Faraday常數；aNO3-，aH+ ，aHNO2分別為溶液中NO3-，H+和HNO2的活度。



     由式(2)可知，溫度升高或硝酸濃度增加會使硝酸溶液的氧化還原電位升高，促進不銹鋼的腐蝕電位正移，加速不銹鋼表面的富鉻鈍化膜溶解，促使不銹鋼由鈍化態轉變?yōu)檫^鈍化態，進而發生晶間腐蝕。在溫度為80~135℃和質量分?jǐn)?shù)為2%~20%硝酸環境中，304L不銹鋼可以由鈍化態轉變?yōu)檫^鈍化態，發生晶間腐蝕，并且隨著晶間腐蝕程度的加劇，出現晶粒大量脫落的現象。304L不銹鋼之所以會發生晶間腐蝕，主要是由不銹鋼的晶界腐蝕速率大于晶粒腐蝕速率造成的。硅、磷等雜質元素的偏聚和σ相(FeCr金屬間化合物)的存在使得晶界貧鉻，導致晶界處的耐腐蝕性能變差,從而在晶界位置優先發生腐蝕；隨著腐蝕時間的延長，晶間腐蝕加劇，不銹鋼晶界包裹的晶粒大量脫落，造成不銹鋼出現明顯減薄，甚至腐蝕穿透的現象。同時，敏化態不銹鋼在晶界處析出Cr23C6相，造成晶界貧鉻，從而導致晶界的耐腐蝕能力下降。焊接態304L不銹鋼除了因焊接帶來的敏化效應外，組織的不均勻性也加速了不銹鋼的腐蝕，這也是焊接態不銹鋼出現減薄穿透的原因。脫重塔底部的溫度和硝酸濃度較高，304L不銹鋼的腐蝕電位已足以使其發生晶間腐蝕，并且其他提高不銹鋼腐蝕電位的因素，如電偶效應、介質中含有氧化性離子等也會加速晶間腐蝕。



      在1#掛片浸泡腐蝕期間，脫重塔底部硝酸濃度和溫度最高，2#、3#掛片浸泡腐蝕期間硝酸質量分?jǐn)?shù)和溫度相差不大，理論上304L不銹鋼經2#與3#掛片浸泡腐蝕后的腐蝕程度相近，且應比1#掛片浸泡腐蝕后的腐蝕程度輕，而試驗結果并非如此，說明工藝環境中除存在硝酸腐蝕介質外，還有其他加速腐蝕的物質存在。分析現場工況后可知，可能出現的加速腐蝕的介質有Cl- 、Ti4+和鈀。MICKALONIS研究發現：在硝酸溶液中Cl- 和F-共同作用才能對304L不銹鋼的腐蝕產生影響。通過查詢脫重塔底現場工藝運行數據可知，F(xiàn)-濃度遠低于0.15mol·L-1。因此，可以排除Cl-和F-的影響。在硝酸溶液中，Ti4+的實際存在形式為TiO2+，TiO2+的標準氧化還原電位遠小于硝酸標準氧化還原電位，因此TiO2+不會加速不銹鋼在硝酸溶液中的腐蝕。



     在硝酸溶液中,鈀的實際存在形式為Pb2+，Pd2+標準氧化還原電位高于硝酸標準氧化還原電位，因此Pd2+可能會對不銹鋼在硝酸溶液中的腐蝕電位產生影響。由圖4可以看出：鈀對304L不銹鋼自腐蝕電位的影響非常顯著。





圖4 304L不銹鋼在90 ℃不同介質中的動電位極化曲線

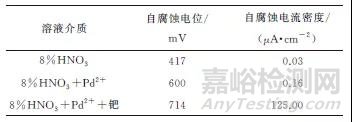

表4 304L不銹鋼在90℃不同介質中的電化學參數





     由表4可以看出：在含鈀的硝酸溶液中304L不銹鋼的自腐蝕電位比在不含鈀的硝酸溶液中高約300mV，鈀與304L不銹鋼形成電偶效應，與鈀偶聯后304L不銹鋼的陽極極化電流密度明顯增大。KHAN 等研究表明，304L不銹鋼在960~980mV電位范圍內的晶間腐蝕速率呈指數增長。由此可知，304L不銹鋼被強氧化性的Pd2+加速了腐蝕，溶液中的Pd2+被不銹鋼還原生成鈀，鈀和304L不銹鋼形成電偶效應，從而加速304L不銹鋼的腐蝕。



      通過現場工藝操作分析可知，鈀來源于硝酸還原反應器催化劑，鈀能夠溶解于硝酸生成Pd2+ 。鈀主要通過溶解再析出的方式進入到脫重塔內，并覆蓋在不銹鋼表面。2#掛片浸泡腐蝕試驗期間，硝酸還原反應器首次運行，硝酸溶解鈀所產生的Pd2+含量最多，覆蓋在不銹鋼表面的鈀最多，顯著加速了304L不銹鋼掛片的腐蝕,使得其腐蝕速率呈指數增長。而在3#掛片浸泡腐蝕試驗期間，硝酸還原反應器催化劑中的鈀幾乎已在2#掛片浸泡腐蝕試驗期間被硝酸溶解完全，不銹鋼表面無鈀沉淀覆蓋，因此這時304L不銹鋼掛片腐蝕程度變輕。



3結 論



     (1) 在合成氣制乙二醇脫重塔塔底稀硝酸工業環境(溫度116~128℃，硝酸質量分?jǐn)?shù)2%~20%)中，304不銹鋼經過不同條件下的長周期掛片腐蝕浸泡后發生了不同程度的晶間腐蝕及腐蝕減薄，在硝酸質量分?jǐn)?shù)2%~8%、溫度116℃、時間156d條件下不銹鋼的腐蝕最嚴重，不銹鋼發生晶間腐蝕并出現晶粒脫落現象，其全面腐蝕速率大于2mm·a-1，腐蝕程度為嚴重腐蝕。



      (2) 硝酸還原反應器催化劑中的鈀是急劇加速304L不銹鋼腐蝕的主要介質，鈀和304L不銹鋼形成電偶效應，從而加速304L不銹鋼的腐蝕。若脫重塔仍按照當前工藝運行，且硝酸還原反應器催化劑不變，則不推薦304L不銹鋼作為塔底區域的材料。
