本文從系統的角度出發，討論了研究系統可靠性的幾種常規方法，包括可靠性框圖法、故障樹分析、Markov分析、Monte-Carlo仿真、GO法和Petri網等六種方法。從這六種方法的基本工作原理、適用系統對象為著眼點，闡述了所謂“系統可靠性”分析的基本技術內涵與特征。以此為基礎，對六種系統可靠性分析方法分別從適用范圍、輸入輸出及優缺點幾個維度作了比較研究，研究結論供可靠性從業人員參考，為工程實踐中系統可靠性分析方法的選擇提供指導。
系統工程中關于系統的定義為，是由相互聯系、相互作用的許多要素組成的具有特定功能的復合體。系統整體與構成系統的部分是相對而言的，整體中的某些部分可以看成是該系統的子系統，而整個系統又可以成為一個更大規模系統中的一個組成部分或者子系統。
所謂“系統可靠性”主要區別于一般的元器件、零部件和組件模塊的可靠性，它的研究對象是整個系統。系統可靠性分析方法又有區別于眼下比較流行的失效物理（Physicsof Failure，PoF）法，失效物理研究方法是基于產品失效的實際物理過程，通過探究產品失效模式與失效根因，從而構建相應的失效物理模型，達到對于產品失效的定量化描述和評價的目的。顯然，失效物理研究方法不適用于系統可靠性評價問題，系統可靠性評價的核心目的在于達成針對對象產品的量化評價要求，即在數值上合理確定并最終給出對象產品的可靠性量化指標或稱可靠性特征量。
不同的系統，不同的應用場合具有不同的可靠性分析手段，但研究系統可靠性的方法不外乎以下幾種，分別是可靠性框圖（RBD）法、故障樹分析（FTA）法、Markov分析法、Monte-Carlo仿真、GO法和Petri網等方法。本文以這六種系統可靠性分析方法為基礎，從方法的研究背景、原理、適用范圍出發，闡述所謂“系統可靠性”分析方法的基本內涵與特征，在此基礎上，針對不同分析方法的特點，結合工程實踐與應用需求，對各種分析方法做了比較研究，研究結論供廣大工程人員在做系統可靠性分析選擇時參考。
系統可靠性分析方法
01.可靠性框圖
可靠性框圖法為各種系統可靠性分析方法中最簡單的方法，但也是使用最為廣泛的方法?？煽啃钥驁D是用方框表示系統各組成部分的故障或它們的組合如何導致產品故障的邏輯關系圖，它描述了系統各組成部分之間的可靠性關系，并能夠給出一個確切的數學表達式。典型的系統可靠性框圖有：串聯系統、并聯系統、表決系統、旁聯系統和網絡系統?？煽啃钥驁D的研究基礎是概率論，適用場合為不可修系統。下面簡單描述以上幾種典型的系統可靠性框圖及其數學表達形式。
1） 串聯系統
組成系統的所有單元中任一單元的故障都會導致整個系統的故障稱為串聯系統。
其邏輯框圖（RBD）如圖1所示。
圖1 串聯模型
其數學模型為：
其中，Rs(t)為系統可靠度，Ri(t)為第i個單元的可靠度。
2）并聯系統
組成系統的所有單元都發生故障時，系統才發生故障稱為并聯系統，并聯系統是最簡單的冗余系統（熱儲備）。
其RBD如圖2所示。
其數學模型為：
其中，Rs(t)為系統可靠度，Ri(t)為第i個單元的可靠度。
圖2(左）并聯模型；圖3(右)表決模型
3）表決系統
組成系統的n個單元中，正常的單元數不小于r（1≤r≤n）系統就不會故障，這樣的系統稱為r/n(G)表決模型。
其RBD如圖3所示。
其數學模型為：
其中，Rs(t)為系統可靠度，R (t)為單元可靠度。
4）旁聯系統
組成系統的各單元只有一個單元工作，當工作單元故障時，通過轉換裝置接到另一個單元繼續工作，直到所有單元都故障時系統才故障，稱為旁聯系統，又稱非工作貯備（冷備）系統。
其RBD如圖4所示。
圖4 旁聯模型
其數學模型為：
其中，Rs(t)為系統可靠度，RD為轉換裝置可靠度，λ為第i個單元的故障率。
5） 網絡系統
網絡系統為上述幾種系統的組合，系統某些功能冗余形式或替代工作方式的實現，是一種既非串聯也非并聯的橋形式，稱為橋聯系統或網絡系統。其數學模型的建立較為復雜且有個性，不能建立通用的表達式，具體情況需要具體去分析。
02.故障樹分析
故障樹分析（Fault tree analysis，F(xiàn)TA）是以一個不希望發生的產品故障事件或災難性危險事件作為頂事件，通過由上向下的嚴格層次的故障因果邏輯分析，找到導致頂事件發生的所有原因和原因組合的邏輯因果關系圖。FTA不僅能夠?qū)ο到y(tǒng)進行定性風險分析，在有基礎數據時還可以進行定量分析計算，估計系統頂事件發生概率以及底事件的重要度。
FTA的核心在于尋找故障樹的最小割集，所謂的最小割集是指導致頂事件發生故障的底事件組合，且缺少這個組合中的任一底事件都將不能導致系統故障。
FTA一般有3個步驟：
第一步：建立故障樹。確定分析目的、明確系統定義和故障判據，利用專用的事件和邏輯門符號，將系統中故障事件之間的邏輯關系表達出來，形成故障樹。
第二步：規范故障樹。將建立的故障樹規范化，形成僅含有底事件、結果事件和與、或、非三種邏輯門的故障樹，并將故障事件用字母代替予以簡化。
第三步：分析與建議。根據建立的故障樹，求得故障樹的割集和最小割集，進行定性分析和定量計算。根據分析結果確定系統薄弱環節并提出相應的改進措施。
03.Markov分析
Markov分析將系統看做由多種狀態構成，屬于狀態圖StateDiagrams的一種，具有兩種狀態，即工作狀態和故障狀態。系統從一種狀態到另一種狀態的轉移概率僅與系統的當前狀態相關，而與系統先前的狀態無關，稱之為Markov過程。
對于一個由N個相同單元組成的并聯系統，可以確定N+1種狀態，其中狀態N表示所有N個單元均可正常工作，狀態N-1表示有一個單元故障處于維修狀態，而其它N-1個單元可正常工作，……，狀態1則表示只有一個單元處于工作狀態，而其它N-1個單元中的一個或多個處于維修狀態，狀態0表明系統中所有的單元均故障，即整個系統處于故障狀態。應用Markov分析的一般過程為：
第一步：確定系統所有存在的狀態。
第二步：在僅考慮傳輸率的情況下確定系統在 t刻處于每種狀態的概率，并給出用于描述系統整體狀態的不同方程。
第三步：求解系統不同的方程，并定義系統的可靠度為：
式中：R0(t)是系統在時刻故障的概率；λ和μ為系統中單元的故障率和維修率，一般均為常數，如果不是常數時將會變成半Markov過程或非Markov過程，其應用求解將會更為復雜。
對于給定的系統，通常有3種方法用于求解并可得到3種不同的方程，即系統狀態分析方法、狀態傳輸矩陣以及Markov圖方法。這些方法在大量的教程和文獻中已有系統詳細的論述，本文不再贅述。
04.Monte-Carlo仿真
在大多數情況下，由于方程求解的難度很難得到一個精確的解析解時，Monte-Carlo是一種很好的解決方法。
Monte-Carlo方法是一種以概率和數理統計理論為基礎, 通過隨機變量的統計試驗，隨機模擬來求解數學物理、工程技術問題的近似解的數學方法。根據求解問題的不同，這里的隨機變量主要有兩類，即一類是影響系統性能的參數，另一類是系統各組成部分（部件或組件）的可靠性參數（如失效率、可靠度等）。
第一類隨機變量主要用于那些性能難以用解析形式來表達，或者只能需要通過大量的試驗結果對其性能進行評估的問題，并且組成該系統的部件或組件的性能可以隨機變量的形式來表示的復雜系統。
對于這類問題的求解，首先需要確定那些所有可能影響系統性能的參數，并確定相應的隨機變量及其分布。然后通過隨機產生的性能參數來確定系統的性能，并于性能參數要求進行比對，按事先確定的失效判據來確定系統的故障與否，即若性能參數超標則計系統故障發生一次，最后可以確定系統的可靠度為：

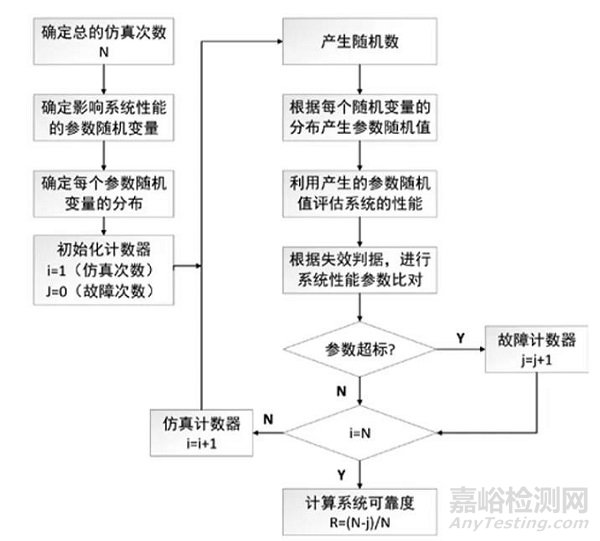

由于Monte-Carlo方法以大數定理為基本原則之一，故仿真的次數越多，其預計或評估的結果越真實，利用Monte-Carlo方法分析系統可靠性的基本流程如圖5所示。
圖5 Monte-Carlo仿真的基本流程圖
對于復雜的電子產品而言，就可以考慮利用Monte-Carlo方法，在產品電路基礎上對其功能進行仿真，來評估或預計電子產品的系統可靠性。
第二類隨機變量主要用于那些已知系統各組成部分的可靠性特征量，并且可以給出該系統的可靠性框圖或故障樹的情況。但由于系統的可靠性模型過于復雜, 難于推導出一個可以求解的通用公式時, Monte-Carlo方法可根據單元完成任務的概率，直接通過可靠性框圖或故障樹的近似計算來預計系統的可靠度。
05.GO法
GO法的基本思想是在20世紀60年代中期由美國Kaman科學公司最先提出，經過應用中不斷完善，20世紀80年代以后在核領域得到了應用，是一種用圖形演繹法來分析系統可靠性的方法。
GO法以成功為導向，運用操作符與信號流將系統的原理圖或工程圖直接翻譯成GO圖，并且用GO法程序計算所分析系統的各種狀態的發生概率，用于評估系統的可靠度或可用度。
運用GO法進行系統可靠性分析的一般過程為：
第一步：定義系統與邊界。定義系統，確定系統的范圍，明確系統中所有的可修單元和單元組成的系統結構，并給出系統的原理圖或工程圖。確定系統的輸入邊界與輸出邊界，確定系統、子系統和元件之間的接口關系。
第二步：建立GO圖。根據系統工作原理圖或工程圖，用操作符表示系統的功能或部件，GO法中共定義了17種操作符。用信號流連接各個操作符，表示系統中各部件邏輯上的關系，最后生成GO圖，用于系統的定性分析與定量評價。
第三步：進行GO運算。輸入的系統單元可靠性參數（通常為故障率λ和平均修復時間MTTR）,根據GO法的運算規則，從輸入操作符的輸出信號開始，逐步運算至系統的輸出信號，最終得到各個單元和系統的可靠性特征量。
06.Petri網
Petri網最早是由聯邦德國的Carl Adam Petri于1962年在他的博士論文中提出，通過建立網狀結構來模擬通信系統。Petri網是研究系統的一種工具，用來揭示出被模擬的系統在結構和動態行為方面的重要信息。Petri網既能圖形化建模也可以進行數學計算，理論基礎是系統各種狀態及其動態變化之間的相互聯系。Petri網是一種特殊的有向網，可用于描述復雜系統的靜態和動態變化，直觀的反映了系統狀態變化和事件發展的過程。
Petri網由三種類型的對象組成：庫所（圓圈）、變遷（矩形）和有向?。^）。連接庫所與變遷之間的有向弧表示輸入輸出函數，用黑點或數字來表示標識以顯示庫所中資源的數量。庫所中標識的數目決定變遷的使能和激發，變遷的激發又將改變庫所中標識的數目，變遷的激發使得標識在庫所之間流動。因此，Petri網常用于描述系統動態的變化過程，能夠直觀的反映系統的動態特性。
在系統可靠性分析中Petri網尤其適合描述故障傳播的過程，推斷故障發生的原因，因此常用于故障診斷的場合，此外Petri網在可修系統的可靠性建模與分析、冗余系統的可靠性分析等方面也有廣泛的應用。
系統可靠性指標
系統可靠性量化評價必然要輸出可靠性指標，對于不可修系統，通常選用的系統可靠性指標為系統可靠度R、系統失效率λ 、系統平均故障前時間MTTF（MeanTime To Failure，MTTF）。對于可修系統，通常選用的系統可靠性指標為系統可用度Ai、單元工作失效率與修復率λ、平均故障間隔時間MTBF（MeanTime Between Failure，MTBF）和平均故障修復時間MTTR（Mean Time To Repair，MTTR）。其中系統固有可用度Ai與其余可靠性指標參數的關系為：
式中，
稱為維修系數，反映了系統可用性、可靠性與維修性三者之間的關系。
對于可修系統，不但要求使用期間具有很高的可靠性，同時還要求在使用以前能夠保持很高的可用能力，因此，在滿足系統高可靠性的前提下，還因適當降低系統的維修時間，以保持系統足夠的可用度。
比較研究

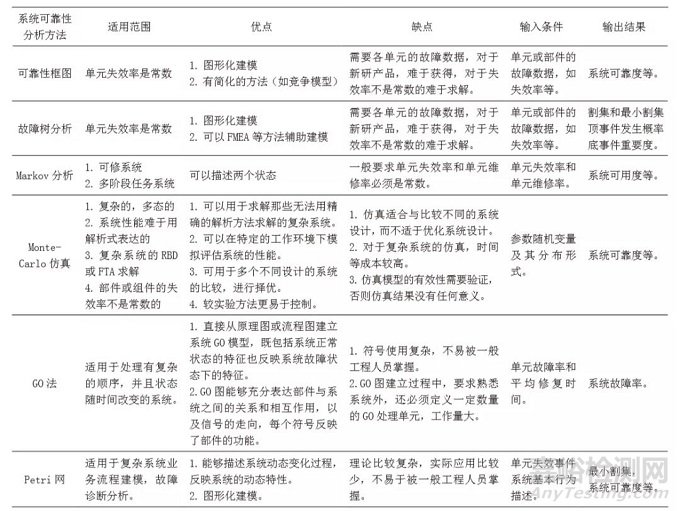

本文重點介紹了六種系統可靠性分析方法，包括可靠性框圖法、故障樹分析、Markov分析、Monte-Carlo仿真、GO法和Petri網?；谶@六種系統可靠性分析方法的特點，分別從其適用范圍、輸入條件、輸出結果以及優缺點等幾個維度進行比較，比較結果如表1所示，研究結論供廣大工程人員在做系統可靠性分析時選擇。
表1 系統可靠性分析方法比較
結論
系統可靠性分析需要建立相應的系統可靠性模型，而系統可靠性模型一般分為兩類，即解析模型和仿真模型，而解析模型又可細分為網絡模型和Markov模型。
其中網絡模型由簡單的可靠性框圖或故障樹組成。系統可靠性分析的輸出結果（指量化結果）一般為通常所說的可靠性指標，系統可靠性指標一般用系統可用度進行評價，系統可用度綜合反映了系統的可靠性與系統的維修性水平。
本文介紹了六種常見的應用于系統可靠性分析的方法，對六種方法從原理、適用范圍及工作流程分別進行了簡要的闡述分析，并對各種不同的系統可靠性方法分別從不同的維度進行比較研究，給出其適用的范圍、輸入與輸出和優缺點分析，以便于在工程實際應用時進行選擇參考。
引用本文：
張偉，賈瑤.系統可靠性分析方法與比較研究[J].環境技術，2021，232(04):84-89.
專家簡介：張偉，男，碩士，助理工程師，主要研究方向為裝備通用質量特性。
賈瑤，高級工程師，主要研究方向為裝備共性技術研究
