中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

聚碳酸酯中常用的助劑有3類。一類是高溫加工保護(hù)助劑抗氧劑，抗氧劑因其保護(hù)原理不同又分為受阻酚類主抗氧劑和亞磷酸酯類輔抗氧劑；第二類是材料加工成型用潤(rùn)滑劑，常用的是硬脂酸類潤(rùn)滑劑；第三類是調(diào)整顏色的色粉，常用的是有機(jī)顏料。它們對(duì)聚碳酸酯熱加工后的顏色分別有什么影響呢？跟著小編一起來(lái)看看吧！



注：

（1）抗氧劑168：亞磷酸三（2,4 - 二叔丁基苯基）酯；

（2）潤(rùn)滑劑PETS：季戊四醇硬脂酸酯；

（3）抗氧劑1076：β -（3,5 - 二叔丁基 - 4 - 羥基苯基）丙酸正十八碳醇酯。



抗氧化助劑對(duì)聚碳酸酯黃變的影響分析



1.1 亞磷酸酯類抗氧劑對(duì)聚碳酸酯黃變的影響

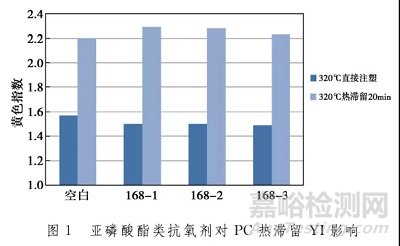

添加不同廠家168的聚碳酸酯與空白聚碳酸酯在注塑機(jī)中熱滯留前后顏色變化見圖1。





從圖1可以看出，不同廠家168加入后，直接注塑樣品的黃色指數(shù)（YI）值均有一定幅度的降低，說(shuō)明168對(duì)材料加工時(shí)的顏色有保護(hù)作用。經(jīng)過(guò)20分鐘熱滯留后，添加亞磷酸酯抗氧劑，聚碳酸酯黃色指數(shù)高于空白聚碳酸酯，可能原因是亞磷酸酯類抗氧劑在高溫過(guò)程中三價(jià)磷逐漸被消耗轉(zhuǎn)變?yōu)槲鍍r(jià)磷而失去抗氧化能力，抗氧劑中的小分子及雜質(zhì)反而進(jìn)一步影響聚碳酸酯在高溫下的分解，造成320℃熱滯留20分鐘后聚碳酸酯的 YI值高于空白樣品。



1.2 受阻酚類抗氧劑對(duì)聚碳酸酯黃變的影響

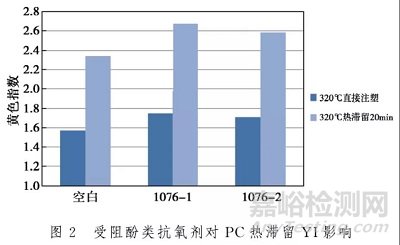

添加不同廠家1076的聚碳酸酯與空白聚碳酸酯在注塑機(jī)中熱滯留前后顏色變化見圖2。





從圖2中藍(lán)色柱狀圖可以看出，加入不同廠家1076直接注塑的聚碳酸酯樣品YI值高于空白聚碳酸酯，沒有像168一樣降低材料黃色指數(shù)。從柱狀圖看出，熱滯留20分鐘后，添加1076的YI值高于空白聚碳酸酯的YI值，且幅度較熱滯留前有所增加，說(shuō)明主抗氧劑作為長(zhǎng)效抗氧劑在高溫加工過(guò)程中不會(huì)像亞磷酸酯類抗氧劑對(duì)高溫加工過(guò)程起到有效防護(hù)，且由于受阻酚結(jié)構(gòu)影響，受阻酚類失氫后生成的酚氧自由基雖然較為穩(wěn)定，但高溫環(huán)境下可能產(chǎn)生醌類發(fā)色基團(tuán)，導(dǎo)致YI變大，影響聚碳酸酯的光學(xué)性能。



硬脂酸類潤(rùn)滑劑對(duì)聚碳酸酯黃變的影響

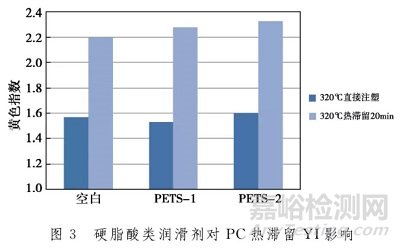

添加不同廠家PETS的聚碳酸酯與空白聚碳酸酯在注塑機(jī)中熱滯留前后顏色變化見圖3。





從圖3中藍(lán)色柱狀圖對(duì)比可見，空白聚碳酸酯和添加潤(rùn)滑劑的聚碳酸酯直接注塑后YI值未見明顯差異。經(jīng)熱滯留后YI值略有增加，但影響有限，可能原因是潤(rùn)滑劑中有極少量季戊四醇或硬脂酸殘留，長(zhǎng)時(shí)間高溫下會(huì)導(dǎo)致聚碳酸酯產(chǎn)生醇解和酯交換反應(yīng)，加速聚碳酸酯的老化，從而導(dǎo)致黃變?cè)黾印?/span>



色粉對(duì)聚碳酸酯黃變的影響

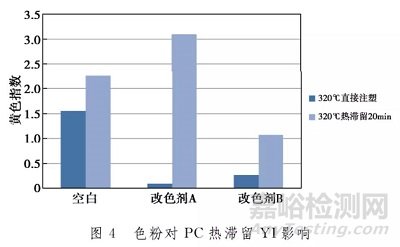

添加不同種類色粉的聚碳酸酯與空白聚碳酸酯在注塑機(jī)中熱滯留前后顏色變化見圖4。





從圖4中可以看出，2種色粉以相同量添加均可以大幅降低聚碳酸酯的YI值，但經(jīng)過(guò)320℃下20分鐘熱滯留后，色粉A的色差發(fā)生較大的反彈，而色粉B的變化幅度與空白顆粒相當(dāng)，說(shuō)明不同種類的色粉在短時(shí)間高溫加工下應(yīng)用效果和長(zhǎng)時(shí)間高溫停留有較大的差異，可能會(huì)導(dǎo)致聚碳酸酯高溫加工嚴(yán)重變色。



色粉耐熱性能分析

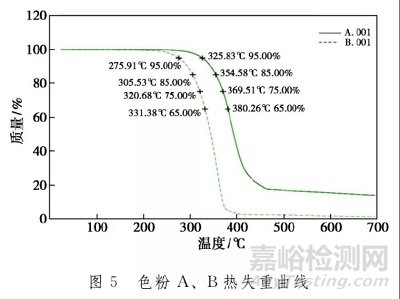

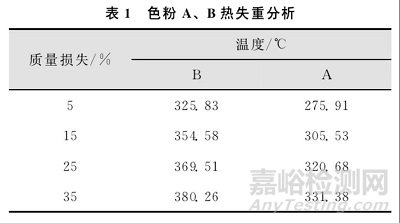

對(duì)色粉A和色粉B分別進(jìn)行TGA檢測(cè)，在氮?dú)鈿夥障乱?0℃/分鐘的升溫速率升至700℃，二者的耐熱性差異見圖5。圖5中2種色粉在失重5％、15％、25％、35％四個(gè)點(diǎn)對(duì)應(yīng)的溫度見表1。







通過(guò)圖5曲線可發(fā)現(xiàn)，2種色粉熱穩(wěn)定性有較大差異，色粉B熱分解初始溫度位325℃左右，而色粉A初始分解溫度僅為275℃，失重過(guò)程色粉B高于色粉A約50℃。

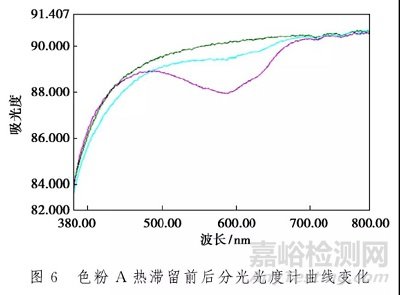

在600nm波長(zhǎng)下，對(duì)添加色粉A的聚碳酸酯熱滯留前后樣品與空白聚碳酸酯進(jìn)行分光光度曲線對(duì)比分析，所得結(jié)果見圖6。圖中3條曲線自上而下分別為空白聚碳酸酯曲線、添加色粉A的聚碳酸酯熱滯留后曲線、添加色粉A的聚碳酸酯熱滯留前曲線。





從圖6可以看出，色粉A在450~700nm處有明顯吸收峰，而經(jīng)過(guò)20分鐘熱滯留后吸收峰明顯減弱，說(shuō)明部分色粉A的發(fā)色基團(tuán)發(fā)生了變化，導(dǎo)致了聚碳酸酯嚴(yán)重變色。



聚碳酸酯中添加多種助劑黃變分析

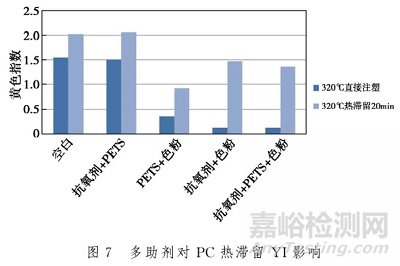

使用168、PETS、色粉B開展進(jìn)一步分析，將抗氧劑、潤(rùn)滑劑、色粉兩兩混合或三者共混后與聚碳酸酯開展熱滯留注塑實(shí)驗(yàn)，所得結(jié)果見圖7。





從圖7的前2個(gè)柱狀圖可以看出，添加抗氧劑和PETS的聚碳酸酯與空白聚碳酸酯的YI值基本一致，未見明顯差異，二者對(duì)材料高溫加工黃變影響不大，此結(jié)果與兩種助劑單獨(dú)添加結(jié)果一致。



添加色粉和PETS的聚碳酸酯熱滯留前后色差與空白色差相差不大，說(shuō)明PETS與色粉之間不會(huì)相互影響，且對(duì)聚碳酸酯黃變影響不大。



從圖7中最后兩個(gè)柱狀圖可以看出，抗氧劑+色粉配合和三者配合后，聚碳酸酯均出現(xiàn)黃變?cè)龃蟮那闆r，說(shuō)明抗氧劑與色粉有相互影響，可能原因是抗氧劑自身或其高溫分解產(chǎn)物與色粉發(fā)生了反應(yīng)，影響了色粉的發(fā)色基團(tuán)。



所以



1. 聚碳酸酯中加入亞磷酸酯類抗氧劑后直接注塑能保護(hù)聚碳酸酯外觀，降低制品YI值，但長(zhǎng)時(shí)間熱加工會(huì)失去保護(hù)效果；聚碳酸酯中加入受阻酚類抗氧劑后直接注塑和熱滯留20分鐘后的YI值均高于空白聚碳酸酯。



2. 添加潤(rùn)滑劑PETS的聚碳酸酯與空白聚碳酸酯熱滯留前后YI值無(wú)明顯差異，說(shuō)明PETS自身不會(huì)明顯影響聚碳酸酯光學(xué)性能。



3. 色粉熱穩(wěn)定性較為重要，耐熱不好的色粉可能會(huì)在長(zhǎng)時(shí)間熱加工后發(fā)生顏色變化從而影響材料自身外觀，且抗氧劑與色粉在長(zhǎng)時(shí)間高溫環(huán)境下會(huì)導(dǎo)致色粉部分失效，影響聚碳酸酯顏色。
