我國心血管疾病概況
我國是全球心血管病負擔最重的國家之一。根據《中國心血管健康與疾病報告2020概要》，心血管病死亡占城鄉居民總死亡原因的首位。報告推算心血管病現患人數3.30億，其中腦卒中1300萬，冠心病1139萬，肺原性心臟病500萬，心力衰竭890萬，心房顫動487萬，風濕性心臟病250萬，先天性心臟病200萬，下肢動脈疾病4530萬，高血壓2.45億。
根據報告對2018年的統計數據，我國農村心血管病死亡率為322.31/10萬，其中心臟病死亡率為162.12/10萬，腦血管病死亡率為160.19/10萬；城市心血管病死亡率為275.22/10萬，其中心臟病死亡率為146.34/10萬，腦血管病死亡率為 128.88/10萬。
心血管疾病作為國民健康的頭號殺手，其發病率還在逐年上升。由于不健康飲食、身體活動不足、吸煙等生活方式危險因素的廣泛流行，我國患有高血壓、血脂異常、糖尿病和肥胖的絕對人數還在不斷攀升，這將進一步推高我國心血管病的發病率和死亡率[1]。
自2005年起，中國大陸地區在心血管基礎研究領域開啟了較高水平的研究。在Circulation和Circ Res兩大雜志。通過Circulation、J Am Coll Cardiol、Eur Heart J 和 Nat Commun 等期刊的數據，可以觀察到近幾年國內高水平心血管基礎研究的快速發展。2019~2020年，通信作者和主要作者均來自中國大陸、以探索心臟和血管解剖，發育與功能/發病機制為對象的基礎研究論文共58篇。2019年9月1日至2020年10月22日，國家藥品監督管理局共批準獲得心血管領域三類醫療器械注冊證 141項，其中96項為國產產品，其中介入類產品有69項，有源手術類含片6項，急救類產品5項，診斷類產品4項，成像類產品4項，開放手術類產品2項，AI軟件3項，血流測量系統1項，體外循環類器械1項，其他器械1項[1]。
主要診斷方法
根據《中國衛生健康統計年鑒 2019》，2018年中國城市居民冠心病死亡率為 120.18/10 萬，農村居民冠心病死亡率為 128.24/10萬。本文將介紹以冠心病為代表的，介紹心血管疾病中主要的影像診斷方式及其原理。
動脈粥樣硬化（Atherosclerosis）是粥樣斑塊沉積在血管壁并造成動脈狹窄的疾病。動脈粥樣硬化的早期通常沒有癥狀，嚴重時可能造成心肌缺血、缺氧、壞死而導致冠狀動脈疾病，這種疾病也被稱作“冠心病”[2]。目前，診斷冠心病最有效的手段是影像學檢查。其中包括有創冠動脈造影（ICA）、冠狀動脈CT血管成像（CTA）、心臟MRI檢查（CMR）、核素心肌灌注顯像、超聲心動圖、光學相干斷層成像等方法。
有創冠動脈造影（ICA）將造影劑注入冠狀動脈，利用計算機記錄造影劑擴散過程中圖像變化，從解剖學角度判斷冠狀動脈病變信息。
冠狀動脈CT血管成像（CTA）可以直觀地顯示冠狀動脈狹窄和斑塊的情況。在CT血管成像過程中，對比劑被注射入血管，計算機對CT血管的圖像經過處理后，可以三維立體地重建出血管系統，CT血管成像可以同時顯示血管腔內、腔外和血管管壁病變，既可實現大范圍血管成像又可實現小血管小分支的精細顯像，甚至實現了運動器官如心臟的血管成像。
心臟MRI檢查（CMR）是一種評估心血管系統的功能與結構的一種非侵入式醫學成像技術。它運用磁共振成像(MRI)基本原理，利用心電門控技術，把數據采集的時間控制在心臟跳動周期的某一時段之內。CMR不使用電離輻射，它使用磁場的改變和射頻(RF)脈沖，由于脈沖與病人自身的氫原子核（來自人體水分）間的共振現象，病人吸收了射頻能量。當這些能量發出時，通過線圈的檢測，轉換成電信號，再利用算法將其轉換成圖像[4]。
核素心肌灌注顯像一種無創的技術，它是通過心肌細胞攝取核素而使心肌顯影，心肌每個部位放射性核素聚集的多少與該部位冠狀動脈灌注血液量呈正相關，從而分析冠狀動脈的血流情況。
超聲心動圖利用超聲短波測距原理脈沖超聲波透過胸壁、軟組織測量其下各心壁、心室及瓣膜等結構的周期性活動，記錄各結構相應的活動和時間之間的關系曲線，從而評價心臟結構及功能的異常。
光學相干斷層成像（OCT）是一種低損、高分辨、非侵入式的醫學成像技術。其原理類似于超聲成像，不同之處是它利用的是光，而不是聲音。這種技術能夠獲取組織的高分辨率橫斷層圖像，并能夠識別包括脂質斑塊、纖維斑塊、鈣化斑塊、易損斑塊、血栓、夾層等一些在造影和其它檢查工具無法或不能清晰地看到的血管病理改變。

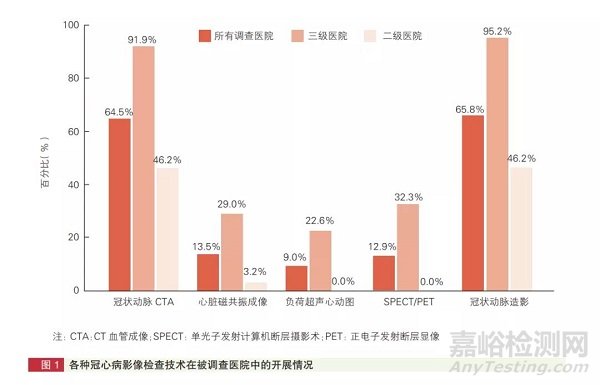

2018年，我國心血管病中心質控中心組成立了了“心血管影像質控專家工作組”，并將其工作方向暫時定位于冠心病的影像診斷領域，并在全國155家醫院展開了影像檢查技術的使用調研。其調查的心血管影像檢查技術，包括有創冠狀動脈造影（ICA）、冠狀動脈 CTA、CMR、負荷超聲心動圖、SPECT/PET 心肌灌注。統計數據顯示，總計 155 家醫院中開展 ICA 的醫院共 102 家（65.8%），冠狀動脈CTA 共 100 家（64.5％），CMR 共 21 家（13.5%），負荷超聲心動圖共 14 家（9.0％），SPECT/PET 共 20 家（12.9%）[3]。
（圖片來源:《中國心血管影像技術應用現狀調查與醫療質量報告》）
從報告數據顯示，冠狀動脈造影ICA 和冠狀動脈 CTA 的普及率最高，已經在絕大部分三級醫院中普及應用而其它的影像技術則應用相對較少。有創冠狀動脈造影（ICA）是有創的檢查，目前仍然是冠心病診斷的“金標準”，在我國仍然是最常用的診斷技術。而冠狀動脈CTA正在迅速發展，已經逐步成為冠心病診斷的主力軍[3]。
基于機器學習的CT-FFR診斷

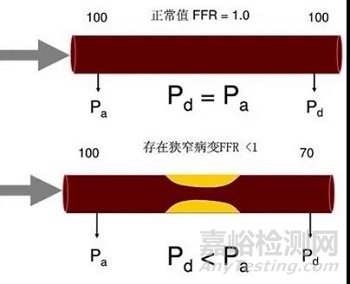

有創冠狀動脈造影與冠狀動脈CT血管成像是目前冠心病早期診斷的主要工具，但是這兩種方法更多地從影像學角度評價冠狀動脈狹窄，但是不能從生理功能上提供有效信息。比如心肌是否因?yàn)楠M窄血管存在缺血。在這一生理功能上，臨床上主要通過冠狀動脈血流儲備分?jǐn)?shù)（fractional flow reserve，F(xiàn)FR）這一指標來進行診斷。冠狀動脈血流儲備分?jǐn)?shù)FFR是指冠狀動脈存在狹窄病變時，該區域最大血流量與不存在狹窄病變時所能獲得的最大血流量之比，如下圖，F(xiàn)FR=Pd/Pa。
由于傳統FFR檢測基于有創冠狀動脈造影ICA，需要通過專用的壓力導絲測量冠脈病變遠近端壓力差來進行計算，額外增加了手術步驟、時間和費用，使得目前臨床上并不能對所有患者均常規使用FFR。因此目前，F(xiàn)FT檢測在我國應用率并不高。
近年來，基于冠狀動脈CT血管成像的血流儲備分?jǐn)?shù)(CT-FFR)成為評估冠狀動脈生理功能的一項新技術，它能夠提供解剖學與更多的功能信息。并且相比于傳統FFR檢查更有優勢，患者無需經過有創手術，也無需服用額外藥物與接受額外的射線。

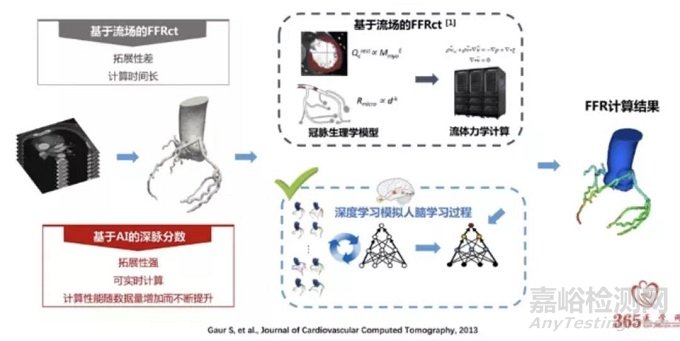

CT-FFR基于CTA無創影像，結合了CTA解剖學信息與FFR功能學信息，通過采樣普通冠脈CTA的影像數據，對CTA圖像進行定量分析。CT-FFR主要有兩種計算方法：計算流體動力學(computational fluid dynamics，CFD)和人工智能機器深度學習(artificial intelligence deep machine learning)[5]。CT-FFR原理的結合了計算流體力學與深度學習的算法。該方法以靜態CTA數據為基礎，采用流體力學計算建立3D的血流模型，模擬血管最大充血狀態，進而計算出該模型在此狀態下的血流與壓力，獲得的計算FFR數值與實測有創FFR數值接近，從而來證明該模型的可靠性。
（圖片來源：《CT-FFR的現狀與進展》 首都醫科大學附屬北京安貞醫院醫學影像科[6]）
計算流體動力學（CFD）方法中，首先通過整理CCTA測得的各支血管的正常及病變部分的管腔橫截面積等數據，建立一個三維的冠狀動脈血管樹模型。冠狀動脈的血流和阻力可利用血管樹模型中血管直徑及對應心肌質量等數據計算出來。利用同樣的計算方法，最大血流(充血)狀態時的血流、阻力、壓力等數據也可得到。這種血流計算方法雖然聽起來挺簡單，實際上是非常復雜的數學模型和方程，需要測量數百萬個數據，所以對計算機性能要求很高，所需時間也較長，這也是限制其臨床應用的最主要因素[5]。
對基礎CTA圖像的處理和運算過程包括了圖像分割和冠脈樹的提取、左心室質量的估算、心臟與血管交互關系評價、微循環阻力估算、血液生理狀態估算、充血狀態估算、理算流體力學評價。

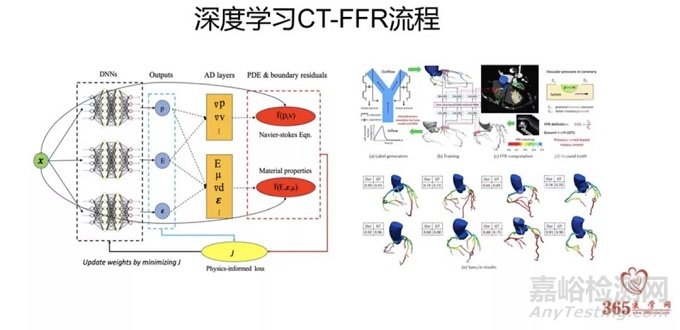

深度學習的人工智能程序利用多層神經網絡技術與對已有的通過ICA獲得的血流動力學數據庫進行深度學習與訓練，提取與血流動力學相關的必要的形態特征，掌握冠狀動脈血管樹的形態特征和對應血流動力學參數之間的聯系和規律。學習和訓練完成后，輸入CCTA測得的解剖形態數據，人工智能就可以很快地推算出相應的血流動力學參數，得到FFR數值[5]。
（圖片來源：《CT-FFR的現狀與進展》 首都醫科大學附屬北京安貞醫院醫學影像科[6]）
目前，有全球有多家公司正基于機器深度學習的計算方法研發軟件。
[1] 中國心血管健康與疾病報告2020概要[J]中國循環雜志 2021 年 6 月 第 36 卷 第 6 期（總第 276 期）Chinese Circulation Journal，June，2021，Vol. 36 No.6（Serial No.276）
[2] 維基百科-動脈粥樣硬化
[3] 呂濱,任心爽,安云強,趙迎新,李希,李靜,盧光明,金征宇. 中國心血管影像技術應用現狀調查與醫療質量報告[J].中國循環雜志,2020,35(07):625-633.
[4] 維基百科-磁共振成像
[5] 楊國建, 孫福成. 無創CT血流儲備分?jǐn)?shù)的研究進展 [J] . 中國心血管雜志,2019,24 (4): 387-391. DOI: 10.3969/j.issn.1007-5410.2019.04.019
[6] 徐磊《CT-FFR的現狀與進展》 首都醫科大學附屬北京安貞醫院醫學影像科
