我公司某型柴油機，在運行7305h后，發現第三缸活塞裙出現裂紋。為查找開裂原因，我們將該活塞裙本體解剖，分別從化學成分、力學性能、低倍組織、斷口宏觀形貌、斷口顯微組織方面進行了全面分析、判斷。

1.活塞裙技術要求

我公司活塞裙為模鍛件，所用材料為4032，材料交貨狀態為T6（固溶熱處理），材料化學成分符合GB/T3190，生產工藝過程為：鍛造→固溶化→人工時效→機加。

活塞裙經鍛造、固溶、人工時效后需達到力學性能為：HBS=100～125(10/1000),σb≥280MPa，δ5≥1%。另外，四分之剖面的低倍組織不允許有偏析、裂紋、氣孔、夾雜物的缺陷，金屬流向方向大致沿鍛件外形輪廓分布，不允許有穿流、折疊；拉伸試樣端頭處取樣，用100倍或400被的顯微鏡檢查，不允許有夾雜物、偏析、過燒等有害缺陷。

2.發現裂紋過程

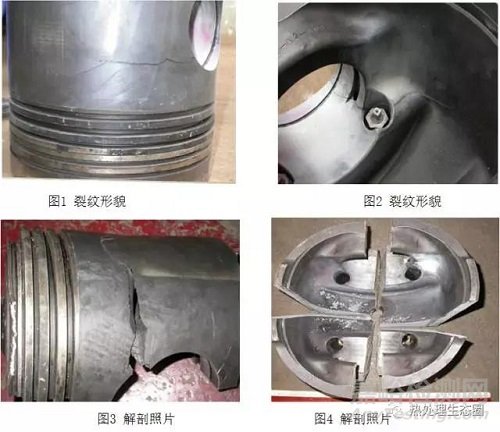

圖1是送檢的活塞裙照片，從照片中可見明顯的裂紋，并且沿活塞外徑橫向擴展，超過活塞外徑的1/4，穿透活塞壁厚。圖2是內腔的裂紋形貌，裂紋經過活塞銷孔、并沿銷孔由里向外延伸。圖3是用外力將活塞裙沿裂紋打開的照片，目的是對裂紋斷口形貌進行分析。圖4是將活塞裙沿互相垂直的中心線解剖的照片；目的是對活塞裙力學性能及低倍纖維流線進行試驗分析。

（1）對活塞裙化學成分進行檢驗，材料4032 GB/T3190，檢驗結果如表1所示。

表1 化學成分（質量分?jǐn)?shù)）     （%）

結論：化學成分符合標準GB/T3190中4032的要求。

（2）對力學性能進行檢驗，結果如表2所示。

表2 力學性能檢測

結論：力學性能合格，符合設計要求。

（3）對低倍組織進行檢驗、對斷口進行分析。從圖5觀察得出：金屬纖維流向方向大致沿鍛件外形輪廓分布，無穿流、折疊現象，低倍組織正常；從圖6觀察得出：活塞裙裂紋起始端位于小油孔和活塞銷油槽形成的尖角部位，斷口形貌中未見明顯的塑性變形，宏觀可見典型的疲勞條帶，疲勞弧線中心指向油孔尖角處；圖7是活塞裙外表面裂紋末端形貌，從形貌中觀察得出：斷口中部可見疲勞條帶，接近自由表面的瞬斷區可見失穩跳躍棱線。圖8是疲勞源區的油孔尖角處正面宏觀形態，從宏觀形態觀察得出：油孔尖角處可見未清理的毛刺飛邊及毛刺上的原始裂紋。從圖9觀察得出：斷口擴展區形貌以解理形貌為主。

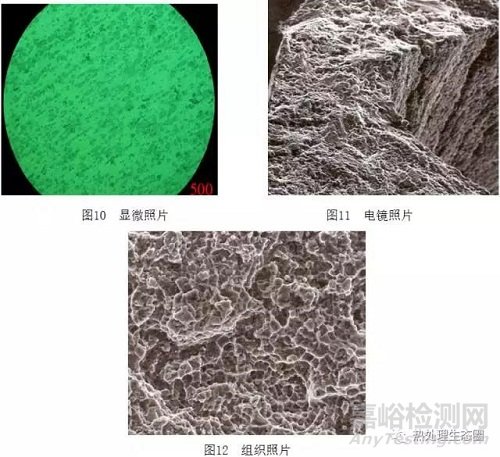

（4）將斷口置于光學顯微鏡下觀察，對纖維組織進行分析。圖10是金相試樣在光學顯微鏡下的照片顯示，從照片中可以看出顯微組織為：α+(α+Si)+強化相及雜質相，顯微組織正常，未見冶金及熱處理缺陷。圖11是斷面試樣置于掃描電鏡下的照片顯示，從照片中可以看出：斷口起源位于油孔加工尖角處。圖12是斷口起裂源區形貌，可以看出斷口最后斷裂區形貌以韌窩形貌為主。

3.結果與分析

（1）檢驗結果分析

化學成分分析結果表明：活塞裙的化學成分符合GB/T3190中材料4032的要求?；钊沽W(xué)性能符合產品設計的要求。金相組織和低倍組織正常，未見冶金、熱處理及鍛造缺陷。裂紋起源于活塞裙油孔與活塞銷孔油槽截交的銳角表面，裂紋整體沿活塞裙橫向、由里向外延伸擴展，為典型的疲勞裂紋。

（2）開裂原因分析

活塞裙在機加工后，油孔和活塞銷孔的油槽形成銳角，并殘留有未清理的毛刺，并且卷曲的毛刺上可見諸多原始裂紋，這些裂紋在活塞裙運行過程中使塞裙疲勞開裂。具體開裂過程分析如下所述：

尖銳的邊部是應力集中部位，細小的裂紋在應力集中部位受外力作用，致使尖銳的邊部成為疲勞源區；疲勞源區對缺口的敏感性很高，最終缺口（裂紋）在應力集中狀態下延伸散發，導致活塞裙開裂。

裂紋是由油孔部位銳角邊上未清理的毛刺引起的疲勞裂紋，因此我們?cè)趯?shí)際生產過程中，應該在每道工序開始之前作好零件清理工作，例如活塞裙應該在鍛造、熱處理、機加工、裝配的每道工序開始之前檢查零件表面有無凹坑、裂紋、毛刺等缺陷，如果有則應進行清理才可進入下道工序，避免缺陷在后續生產或使用中擴大而導致零件報廢。
