一、低溫保存箱的結構與工作原理



1.低溫保存箱的結構



醫用低溫保存箱按門或蓋的打開形式可分為頂開式（臥式）和直立式（立式）。



醫用低溫保存箱一般由圍護結構、制冷系統、控制系統、數據記錄系統（可選配）及相關附件組成。不同生產企業的產品，在結構上存在一定差異，可不完全與本部分描述一致。



（1）圍護結構用于醫用低溫保存箱的存儲空間結構的組成及保溫。

（2）制冷系統用于實現熱量的轉移，使存儲空間內維持所需求的溫度環境。

（3）控制系統（可包括相應軟件及獨立電源部分等）用于溫度等參數的監控及供電。

（4）數據記錄系統（可選配）用于箱內溫度或存儲樣品信息等的記錄，包括打印機、溫度記錄儀、電子存儲設備等。

（5）附件一般包括容器和擱架，也包括需用人工取出的盛物盤等。



2.低溫保存箱的工作原理



產品以消耗電能的手段實現熱量的轉移，從而主動制造出所需的低溫環境。



蒸汽壓縮式制冷是指液態制冷劑在蒸發器中汽化變成氣態制冷劑進入壓縮機，被壓縮成高溫高壓的氣體，然后排放到冷凝器中，在冷凝器的作用下，氣態制冷劑被冷卻成高壓的液體，然后進入節流裝置（常見的有毛細管和膨脹閥），被節流的液態制冷劑的壓力和溫度再次降低，液態制冷劑進入蒸發器后，會再次汽化吸熱，周而復始達到制冷效果。

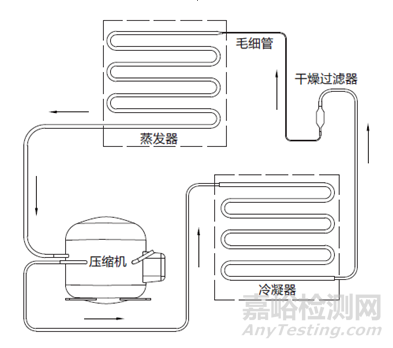

圖1  工作原理示意圖



二、低溫保存箱的研發實驗要求



1.產品性能研究



應當進行產品性能研究以及產品技術要求的研究和編制說明，包括功能性、安全性指標（如電氣安全與電磁兼容）以及與質量控制相關的其他指標的確定依據，所采用的標準或方法、采用的原因及理論基礎。



研究資料中，需對醫用低溫保存箱產品所采用的制冷原理進行詳細描述，寫明制冷原理類型，如單級制冷系統、雙級或多級復疊制冷系統，應列明工作原理框圖，并給出詳細的解釋說明。需要對制冷系統所使用的制冷劑組分進行描述，應列明制冷劑制冷循環圖、壓焓圖，并給出詳細的解釋說明。應對預期冷凍的樣本進行相應的描述及驗證。



2.消毒工藝研究



應當明確推薦的消毒工藝（方法和參數）以及所推薦消毒方法的確定依據及必要的驗證資料。



3.產品有效期和包裝研究



因各生產企業采用的原材料不同，同時考慮到使用頻次的不同及一些不可預期的因素，產品的實際有效期會不同。應對產品有效期進行研究驗證。



產品經環境試驗和模擬運輸試驗驗證，包裝應符合運輸和貯存的要求。



4.軟件研究



參見《醫療器械軟件注冊技術審查指導原則》（國家食品藥品監督管理總局通告2015年第50號）的相關要求。

對于具有網絡連接功能以進行電子數據交換或遠程監測的產品，還應當按照《醫療器械網絡安全注冊技術審查指導原則》（國家食品藥品監督管理總局通告2017年第13號）單獨出具一份網絡安全描述文檔。



5.主要性能指標



5.1.規格型號

醫用低溫保存箱可按預期用途、結構組成、總有效容積、特性點溫度等分為不同規格型號，可參照GB/T 20154—2014的規定，如：DW—86L370表示—86℃、立式、總有效容積為370L的低溫保存箱。



5.2.軟件信息

需對軟件名稱、型號規格、發布版本、完整版本命名規則作出規定。



5.3.一般性能

應符合GB/T 20154—2014的技術要求。

應對附件制定相應要求，如容器、擱架、需用人工取出的盛物盤、溫度傳感器等。

軟件功能應符合說明書及軟件描述文檔中的功能描述。

若產品具有用以進行電子數據交換或遠程監測的網絡連接功能，應制定相應要求。

超出本指導原則溫度范圍的醫用低溫保存箱可參考上述條款制定性能要求。



5.4.安全性能

應符合GB 4793.1—2007的要求，并以附錄形式列明醫用實驗室用電氣設備基本安全特征（無需編寫詳細的電氣安全附錄）。如需編寫詳細的電氣安全附錄，建議注明適用項目及不適用項目理由。



5.5.電磁兼容

應符合GB/T 18268.1—2010的要求。



6.環境試驗

應符合GB/T 14710—2009的要求。

應逐項審查上述要求和檢驗結果是否符合規定。



三、相關標準



目前與產品相關的國家標準、行業標準列舉如下：



表1  相關產品標準

GB/T 191—2008	包裝儲運圖示標志
GB 4706.13—2014	家用和類似用途電器的安全 制冷器具冰淇淋機和制冰機的特殊要求
GB 4793.1—2007	測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求
GB/T 14710—2009	醫用電器環境要求及試驗方法
GB/T 18268.1—2010	測量、控制和實驗室用的電設備 電磁兼容性要求 第1部分：通用要求
GB/T 20154—2014	低溫保存箱
YY/T 0316—2016	醫療器械 風險管理對醫療器械的應用
YY 0466.1—2016	醫療器械 用于醫療器械標簽、標記和提供信息的符號 第1部分：通用要求

四、主要風險



醫用低溫保存箱的風險分析資料應符合YY/T 0316—2016《醫療器械 風險管理對醫療器械的應用》的有關要求。



表2  產品主要危險（源）、可預見的事件序列和可能發生的傷害之間的關系

危險（源）	可預見的事件序列	傷害
電能	保護接地阻抗、可觸及部分的接觸電壓、電介質強度不符合要求； 機器外殼的防護罩封閉不良；不適當?shù)墓╇婋妷?；電磁兼容性能不符合要求?/span>	嚴重時導致操作人員觸電死亡； 影響其他設備的正常運轉，導致人體傷害。
熱能	操作人員不戴手套到箱內存放或取出樣品。	可能造成操作人員凍傷。
機械	設備外殼粗糙、有毛刺；設備沒有足夠的外殼機械強度和剛度；機械穩定性不夠。	導致操作人員碰傷、擠傷、劃傷等傷害。
噪聲	系統管路互碰或運動部件損壞；壓縮機噪聲。	噪聲污染。
化學物質	使用不適當?shù)谋夭牧?；蓄電池達到壽命隨意丟棄。	污染環境。
功能	制冷劑泄露、密封不良；軟件失效；實際儲存溫度與顯示板溫度不符、故障提示異常。	產品達不到預期使用溫度，保存的產品失效。
人為因素	操作人員使用不當；軟件被誤操作、長時間打開門或蓋以及忘記關門或蓋。	保存產品的質量受到影響。
隨機信息	外部和內部標記不全面、標記不正確或不能夠清楚易認，標記位置不恰當，以及標記不能夠永久貼牢；說明書缺少必要的警告說明和詳細的使用方法；缺少詳細的日常使用維護規范；說明書中有關維護、保養等內容不明確。如：預防性檢查、保養以及保養周期等；對設備的使用壽命或終止使用的條件沒有明確規定。	保存產品的質量受到影響。
