里氏硬度是一種新型的動態硬度試驗方法 ,具有測試精度高 ,設備體積小、 操作容易、 攜帶方便 ,測量范圍寬的特點 ,常被應用于現場大型構件的硬度測定。前人的研究表明 ,里氏硬度與其他硬度以及強度等力學性能指標之間存在一定的規律,并得到了多種材料的硬度與強度換算關系式,同時國家標準中也有硬度與強度換算表 ,如 GB/ T 1172 -1999、 GB/ T 17394 - 1998。然而由于材料種類的不同以及不同硬度測量原理的不同 ,許多研究報道對不同材料的換算關系式并不統一 ,而實際使用時選擇適用的關系式十分重要。

奧氏體不銹鋼由于具有良好的抗腐蝕性能而被廣泛應用于核電站中。目前 ,有關奧氏體不銹鋼硬度與強度之間換算關系的研究還很少見 ,國家標準提供的換算表中也缺乏此類的換算表。因此 ,檢測了若干國家核電站用奧氏體不銹鋼的里氏硬度、 維氏硬度和強度 ,在此基礎上研究了該類材料里氏硬度、 維氏硬度以及強度之間的換算關系。

一、試樣制備與試驗方法

試驗用材料核電站用奧氏體不銹鋼有我國現正在使用的 304N G核級不銹鋼 ,日本的 304L、 316L不銹鋼以及印度的316LN 超低碳控氮不銹鋼 ,其化學成分見表 1。另外 ,為了模擬在核電站服役條件下的加工硬化以及輻照敏化對材料力學性能的影響 ,對部分不銹鋼試樣進行了敏化處理(以鋼號后加S表示。其中 ,304L S的敏化工藝為650 ℃× 100 h空冷 + 550 ℃×200 h 空冷 ,316L S 的敏化工藝為700 ℃×30 h 空冷 + 620 ℃× 400 h 空冷)或加工變形處理(以 WR 表示溫軋 , CW 表示冷軋) 。牌號304L WR750 表示在 200～250 ℃溫軋使抗拉強度達到 750 MPa ,304L CW900 為室溫冷軋抗拉強度為900 MPa ,304L CW1000 為室溫冷軋抗拉強度為1 000 MPa ,316L WR750 為 200～250 ℃溫軋抗拉強度為 750 MPa。工廠的固溶退火工藝為 1 100 ℃加熱 ,水冷。

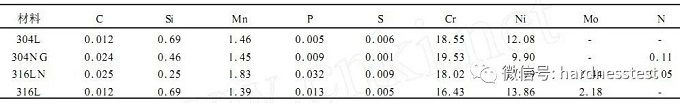

表 1 　 試驗用奧氏體不銹鋼的化學成分(質量分數)

      日本核電用采用 MYB 型拉伸試驗機 ,試樣尺寸為標距長度 20 mm的短比例拉伸試樣 ,試驗前先將標距部分用砂紙打磨到 4 號砂紙 ,最后一道砂紙的打磨方向為軸向 ,以避免環向劃痕而影響試驗結果。采用 W360L里氏硬度計 ,依據 GB/ T17394 - 1998 采用適用于絕大多數場合的D 型沖擊裝置進行里氏硬度( HL )檢測;采用 Zwick/ Roell 壓痕硬度儀 ,依據 GB/ T 4340. 1 - 1999 進行維氏硬度( HV )檢測 ,載荷為 98 N ,保載時間為 10 s。用鋸床切割后的里氏硬度和維氏硬度試樣厚度符合國家標準要求 ,依次經過 150 #和 500 #水砂紙打磨、 機械拋光、 電化學拋光等處理工序 ,試驗測試了 500 #水砂紙打磨、 機械拋光、 電化學拋光等表面狀態下的硬度值 ,每個試樣在不同表面狀態下測試 9 個點的里氏硬度和5 個點的維氏硬度 ,并分別求平均值作為該表面狀態下的里氏硬度和維氏硬度 ,取點間距符合相應國家標準。

由于奧氏體不銹鋼的拉伸曲線中未出現明顯的屈服平臺 ,所以用規定非比例拉伸強度 Rp0. 2來表征材料的屈服強度。

二、試驗結果和討論

2. 1 里氏硬度與維氏硬度的換算關系

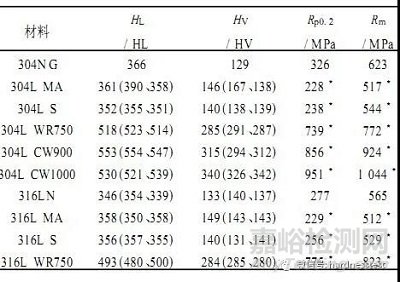

表2 中括號前數據為電化學拋光后的硬度值 ,括號內數據依次為 500 #水砂紙打磨、 機械拋光處理后的硬度值。從表 2 可以看出 ,里氏硬度( HL )與維氏硬度( HV )和強度( Rp0. 2 , Rm )的變化有一定的規律 ,當里氏硬度值增加時 ,對應的維氏硬度值和強度同時增加。

表 2 　 試驗用奧氏體不銹鋼的硬度值和強度值

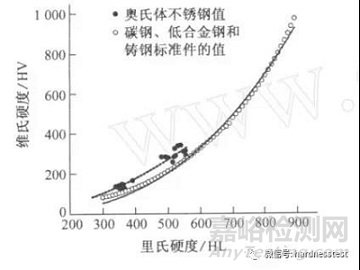

對不同材料在不同表面處理狀態下得到的里氏硬度與對應的維氏硬度進行擬合 ,并將 GB/ T17394 - 1998 中的碳鋼、 低合金鋼和鑄鋼的里氏與維氏硬度換算表繪制成曲線 ,將兩者曲線放在同一張圖上進行對比?？梢钥闯?,奧氏體不銹鋼的試驗數據及擬合曲線位于碳鋼、 低合金鋼和鑄鋼曲線的上方 ,即在相同里氏硬度的情況下 ,奧氏體不銹鋼的維氏硬度較高。

GB/ T 17394 - 1998 中碳鋼、 低合金鋼和鑄鋼的里氏硬度與對應的維氏硬度換算表數據呈近似線性關系或冪函數關系。若擬合成冪函數形式: HV =A 3 ( HL )B,求得 A = 0. 000 02 ,B = 2. 61 ,按照數理統計的方法回歸分析了變量之間的相關系數 R,得到 R = 0. 996 ;如果采用線性擬合 ,關系式為 HV= A 3 HL + B ,求得 A = 1. 42 , B = - 457. 60 , R =01968。通常 R > 0. 75 時認為擬合結果有一定規律 , R值越接近1 說明擬合程度越高。比較碳鋼、 低合金鋼和鑄鋼的線性擬合與冪函數關系擬合的 R值 ,可知冪函數關系擬合優于線性擬合 ,也就是說里氏硬度與維氏硬度更接近冪函數關系 ,而且冪函數關系可通過原點 ,因而顯得比線性擬合結果更合理。

                圖1         不同材料里氏硬度與維氏硬度的擬合曲線

      將試驗獲得的奧氏體不銹鋼的里氏硬度與維氏硬度擬合成冪函數形式 HV = A 3 ( HL )B時 ,得 A =0. 001 5 ,B = 1. 95 ,相關系數 R = 0. 955 ;如采用線性擬合 HV = A 3 HL + B ,則 A = 0. 96 ,B = - 200. 78 ,相關系數 R = 0. 980。由于試驗所得到的奧氏體不銹鋼硬度主要分布在曲線的兩端而缺少中間值 ,且樣本數(數據點)不夠多 ,所以導致了回歸關系式的相關系數 R降低 ,但仍然遠大于 0. 75。在這里冪函數擬合和線性擬合各有利弊 ,冪函數擬合的曲線過原點 ,但相關系數稍低 ,而線性擬合相關系數稍高但不通過原點。

2. 2 　 里氏硬度與強度的換算關系

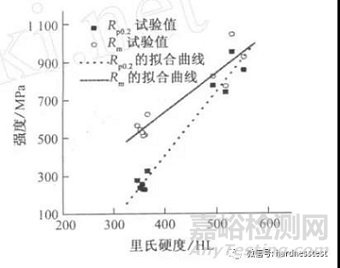

從圖 2 可以看出 ,奧氏體不銹鋼的里氏硬度與強度的數據點在一定程度上符合線性關系 ,所以對試驗獲得的經電化學拋光處理后的里氏硬度與強度進行線性擬合,分別獲得了里氏硬度 HL 與屈服強度RP0. 2和抗拉強度 Rm 的回歸關系式。里氏硬度與屈服強度的關系為 RP0. 2 = A 3 HL + B , A = 3. 38 ,B =- 941. 16 ,相關系數 R = 0. 981 ;里氏硬度與抗拉強度的關系為 Rm = A 3 HL + B , A = 2. 06 , B =116101 ,相關系數 R = 0. 938。本試驗結果與在對碳鋼 和低合金鋼 ( Q215A , Q215B ,Q235A , Q235B , Q235C , 16Mn , 15MnV) 以及船板鋼、 管線鋼、 軍用鋼等材料研究時得到的線性擬合關系式 Rm = 2. 083 3 HL - 2. 97 相比 ,兩直線的斜率接近 ,但截距相差較大。

由于本試驗所得到奧氏體不銹鋼的里氏硬度分布在擬合直線兩端 ,而中間值較少 ,所以表現在曲線上有一定的分散 ,但這不影響總的規律 ,即里氏硬度與屈服強度和抗拉強度都呈線性關系。

                    圖2 　 試驗鋼里氏硬度與強度的擬合曲線

2. 3 　 維氏硬度與強度的換算關系

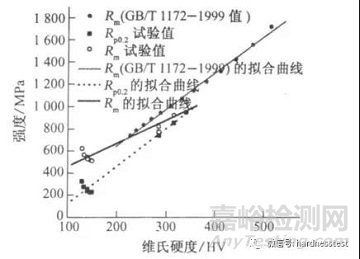

按照里氏硬度與強度之間的擬合方法對本試驗奧氏體不銹鋼經電化學拋光處理后的維氏硬度與強度進行了擬合 ,結果見圖 3 ,并將 GB/ T 1172 - 1999中不銹鋼(材料種類和鋼號不詳)的維氏硬度與僅有的抗拉強度的換算數據也放入圖中作為參考。從圖 3 可見 ,GB/ T 1172 - 1999 中的數據間符合線性關系 ,進行線性擬合得到 Rm = A 3 HV + B ,其中 A = 3. 30 , B = - 9. 52 ,相關系數 R = 0. 998。本試驗奧氏體不銹鋼的維氏硬度和對應的抗拉強度數據也大致符合線性關系分布 ,進行線性擬合 ,得到維氏硬度與抗拉強度的關系式為 Rm = A 3 HV + B ,A = 2. 10 , B = 252. 46 ,相關系數 R = 0. 956 ;維氏硬度與屈服強度的關系式為: RP0. 2 = A 3 HV + B ,其中A = 3. 40 , B = - 212. 90 ,相關系數 R = 0. 988。

                       圖3 　  不同材料維氏硬度與強度的擬合曲線

      比較 GB/ T 1172 - 1999 中有關維氏硬度和抗拉強度數據換算的回歸關系式和本試驗數據的回歸關系式,發現前者的斜率( A = 3. 30)要大于后者的( A = 2. 10) ,在國家標準中硬度換算范圍的下限為226 HV ,而本試驗中最低硬度值為 129 HV。還應該說明的是 ,硬度與強度是性質不同的兩個物理量 ,兩者之間不一定存在必然的一一對應關系 ,但研究得到的經驗性換算關系式可以對工程應用做出重要貢獻。

三、結論

3.1 奧氏體不銹鋼的里氏硬度與維氏硬度的擬合結果可表達為冪函數關系 ,也可表述為線性關系;冪函數式為 HV = 0. 001 5 3 HL- 1. 95,相關系數 R =0. 955 ;線性關系式為 HV = 0. 96 3 HL - 200. 78 ,相關系數 R = 0. 980。

3.2 奧氏體不銹鋼的里氏硬度與屈服強度和抗拉強度之間符合線性關系 ,其回歸關系式為 RP0. 2 =3. 38 3 HL - 941. 16 ,相關系數 R = 0. 981 ; Rm =2106 3 HL + 116. 01 ,相關系數 R = 0. 938。

3.3 奧氏體不銹鋼的維氏硬度與屈服強度和抗拉強度之間符合線性關系 ,其回歸關系式為RP0. 2 =3. 40 3 HV - 212. 90 ,相關系數 R = 0. 988 ; Rm =2110 3 HV + 252. 46 ,相關系數 R = 0. 956。
