     GCr15鋼的傳統球化退火工藝耗時長、耗能大，球化效果不佳，根據離異共析理論，使奧氏體到珠光體不經片層轉變，直接形成球狀珠光體，以此制定GCr15鋼快速球化退火工藝。GCr15鋼在奧氏體化過程中，有無足夠的碳化物顆粒作為形核核心是球化效果好壞的關鍵。傳統的研究手段使用水淬保留GCr15鋼奧氏體化高溫組織，但快速冷卻過程中不可避免發生一部分組織變化。高溫激光共聚焦顯微鏡(LSCM)作為一種新的研究手段，能夠?qū)崟r、動態地觀察GCr15鋼奧氏體化過程中片層滲碳體的形貌變化。但是高溫激光共聚焦顯微鏡對試樣表面的要求很高，清晰平整的試樣表面是良好觀察質量的基礎。

     常規金相制樣方法都是先將試樣進行拋光，再使用硝酸酒精溶液腐蝕出GCr15鋼原始組織中的片層滲碳體，該方法制備出的試樣表面平整度不高，且腐蝕出的滲碳體片在金相觀察時效果較好，但在高溫共聚焦顯微鏡下觀察時，由于相界面的腐蝕不均，圖像會表現出局部發黑現象。試樣表面殘留的腐蝕產物，在加熱時可能會揮發，影響動態觀察效果，因此制備出原始組織無腐蝕的GCr15鋼試樣顯得尤為重要。

1 試驗方法

      將GCr15鋼試樣切割成?7mm×2.5mm 的圓形薄片，在打磨拋光前，將試樣與制樣輔具通過松香黏連。

1.1

傳統硝酸酒精金相腐蝕法

     手持試樣在砂紙上打磨平整，依次進行3μm及1μm的拋光液拋光，再使用硝酸酒精腐蝕相界面，得到所需的片層滲碳體。

1.2

硅溶膠組合拋光法

     試樣的平整度問題是手持拋光受力不均和力度過大導致的，因此在砂紙粗磨階段結束后，用自動磨拋光機來進行3μm和1μm的拋光液拋光，用自動拋光機的夾具彈簧來提供試樣所需的壓力(20~30N)，保證了試樣的受力均勻適中。而自動磨拋光機最大轉速120r·min-1，低轉速需要更長的拋光時間，通過前期研究，確定了以3μm拋光液拋光20min以及1μm拋光液拋光20min制備試樣。

     GCr15鋼的珠光體組織為鐵素體+片層滲碳體，兩者的軟硬程度不同，通過硅溶膠拋光，軟相的鐵素體較易拋除，而硬相滲碳體片則浮凸出來，在使用景深較小的鏡頭時，既能盡可能多地保留試樣形貌，也能清晰地觀測滲碳體片層組織。用硅溶膠來代替硝酸酒精腐蝕，既避免了局部發黑的問題，也保證了觀測區域滲碳體片的大小和規模。

     使用原液濃度硅溶膠進行拋光時，試樣表面易產生腐蝕坑，而濃度過低，又不能很好地拋除掉軟相鐵素體。此外，硅溶膠拋光時間過長也易產生坑點，時間過短，片層滲碳體拋制的規模達不到試驗要求。經過一系列試驗最終得出，GCr15鋼經3μm和1μm的拋光液細磨后，使用硅溶膠拋光20min能夠制得清晰的滲碳體片層組織，為了比較拋光時長不同帶來的影響，預先在試樣上打一處硬度點作為目標區域標記。

2 試驗結果及分析

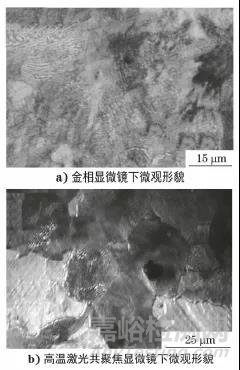

     圖1為傳統硝酸酒精腐蝕方法的制樣結果。圖1 a)表明，在金相顯微鏡下，傳統硝酸酒精腐蝕的滲碳體片層觀測效果較好，但是表面有腐蝕產物留下的黑點，且得到的片層滲碳體面積較小。圖1 b)為傳統硝酸酒精腐蝕的GCr15鋼試樣的高溫激光共聚焦顯微鏡形貌，可以看到試樣表面平整度不好且有區域浮凸，硝酸酒精腐蝕產生了黑色斑塊。

圖1 傳統方法制備的GCr15鋼金相試樣的微觀形貌

     由于激光共聚焦顯微鏡光源為激光，只保留焦平面的信息，成像質量更高，景深調節能力較好，圖片顯示更清晰。而人手持拋光力度過大且對試樣表面的施力不均，磨制的試樣表面平整度達不到高溫激光共聚焦顯微鏡的要求，這就導致在金相顯微鏡下觀察較好的區域，在激光共聚焦顯微鏡下顯得試樣表面高低不平且有浮凸。另外，硝酸酒精的腐蝕產物污染也比較嚴重，試樣整體的明暗程度不一致。且腐蝕的片層滲碳體區域面積小、片層不夠清晰，傳統硝酸酒精腐蝕法制得的試樣不符合高溫激光共聚焦試驗要求。

      圖2為不同時長下的硅溶膠組合拋光法制備的GCr15鋼試樣的金相照片和激光共聚焦顯微鏡照片。

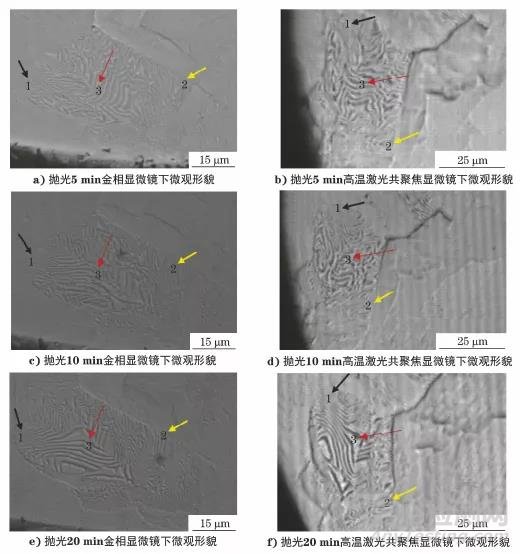

      圖2 a)和2 b)的拋光時間為5min，拋制的片層滲碳體面積相較傳統硝酸酒精腐蝕法增加約1倍，試樣表面平整度較好，干凈無污染。圖2 c)和2 d)的拋光時間為10min，1號箭頭處拋制的片層滲碳體比拋光時間5min更加清晰，2號箭頭處軟硬兩相組織較拋光時間5min時區分更加明顯，但3號箭頭處顯示片層長度較拋光時間5min時有所縮短。圖2 e)和2 f)的拋光時間為20min，1號箭頭處滲碳體片層更加細密，2號箭頭處片層滲碳體較拋光時間10min時更加清晰，3號箭頭處滲碳體片層寬度進一步增加，比拋光時間5min時長度增加1倍但是片層走向改變。

圖2 不同硅溶膠拋光時長下制備的GCr15鋼試樣的微觀形貌

     試驗表明隨著拋光時長增加，原本狹長的片層長度會進一步增加(3號箭頭處)，不易拋制的細片層區域也會逐漸顯現滲碳體組織(2號箭頭處)，軟硬相的分界更加明顯(1號箭頭處)。但是拋制過程中，對于滲碳體片層走向改變的現象(3號箭頭處)，對此分析為，隨著拋光時間的增加，一個珠光體團某一取向的滲碳體經過硅溶膠長時間拋光被打磨去除，其下方的珠光體團的另一取向的滲碳體片層會被硅溶膠拋光，直至軟硬兩相界面分明。

     50%(質量分?jǐn)?shù))硅溶膠溶液拋光20 min+蒸餾水拋光30s(清洗掉殘留的硅溶膠液)，制備出的片層滲碳體面積較硝酸酒精腐蝕法制備出的增加了約1倍，試樣干凈無污染，符合試驗標準。

     同時發現別處兩塊滲碳體片層區域，其中間處，有極其細小的條狀物，為了確定是否為片層滲碳體，對此進行掃描電鏡(SEM)分析，結果如圖3所示?？梢娝袇^(qū)域的珠光體組織均清晰可見，鐵素體與滲碳體相界面連續，滲碳體片略顯浮凸，這有利于其后組織高溫轉變的動態分析。因此，當珠光體片層間距小于0.5μm時，激光共聚焦顯微鏡無法觀察，這是因?yàn)楦邷貏討B(tài)觀察室采用長焦距物鏡，其最大

放大倍數為35倍，由于其分辨本領的限制無法觀察0.5μm以下的組織形貌。

圖3 GCr15鋼硅溶膠拋光法制備的金相試樣的SEM形貌

3 結論

     GCr15鋼經3μm拋光液拋光20min+1μm拋光液拋光20min+50%(質量分?jǐn)?shù))硅溶膠拋光20min的組合拋光，在激光共聚焦顯微鏡下可以清晰觀察到GCr15鋼原始組織中的珠光體，掃描電鏡可見其相界面連續、無腐蝕產物。由此可見，該種制樣方法對于由兩種或多種軟硬相組成的材料組織觀察是有效的，尤其是在高溫激光共聚焦顯微鏡研究組織轉變時可以避免腐蝕產物及相界面腐蝕的影響。
