引 言



車輛在行駛過程中，道路上的石子會飛濺到車身上，車身漆面會受到一定損傷。若漆面受損嚴重，損傷區域容易生銹；更有甚者受損區域會發生涂層剝落。當前隨著家用轎車的普及，市場消費者日漸提高的要求，以及車評自媒體的興起，對汽車涂料性能的關注度越來越高。汽車抗石擊性的優劣直接關系到消費者的口碑及市場銷量。本文從車身板材、涂料工藝、外覆蓋件等方面展開，對整車抗石擊性及防護做簡要敘述和討論。



1 涂層的抗石擊性能



國內外整車廠對涂料結合力都有要求，通常按漆膜劃格標準DIN EN ISO 2409或GB/T 9286—2015進行判斷。但劃格實驗無法完全模擬車輛使用過程中的涂層綜合性能，需要引入石擊實驗?zāi)M車輛在使用過程中被路面石子擊打的狀態。石擊實驗作為涂層的二次應力檢測項目，能夠很好地反應出汽車涂料的結合力、柔韌性及涂料質量。

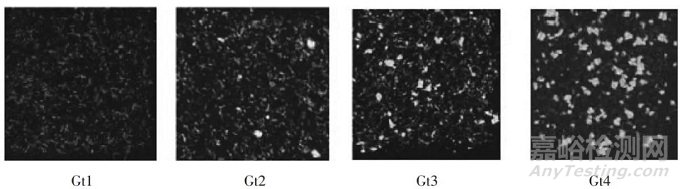

以某合資汽車廠為例，通過一種使用硬質顆粒模擬石擊影響的動態方法，來評估汽車表面涂層的抗石擊性能。首先在氣壓＞4bar條件下，用100g的鑄鐵顆粒對車身表面進行兩次石擊，之后用清除膠帶撕拉石擊區域，根據漆膜的剝落程度來判斷涂層的抗石擊性能。石擊結果通常分為4個等級，如圖1所示，要求滿足等級Gt ≤ 2。







圖1 石擊結果等級



車身石擊防護涉及車身板材、涂料工藝及外飾件覆蓋保護等方面。每一部分都和汽車抗石擊性相關，其中涂料工藝最為重要。對于車身板材，車身外板通常使用鍍鋅鋼板，極少使用冷軋板，通過鋅層可以進一步提高整車防腐性能。針對整車石擊區，規定車身禁止打磨區域，保證鋅層的完整性，進而提高漆膜抗石擊性。



涂裝工藝中通過選擇涂層組合及優化涂料參數來提高抗石擊性和整車防腐性能；對于底盤和門檻等車身底部的正面石擊區域，則需要通過PVC涂膠來保護車身表面。一些高端車型為進一步保護車身涂層，在車身底盤處使用全套塑料護板，門檻下部等區域也使用塑料大飾板。塑料擋板既可以提高抗石擊性，又增加美觀性。



2 車身禁止打磨區域



考慮到整車防腐質保要求，通常車身外板都選用鍍鋅鋼板，部分內板區域選用冷軋板。一般情況下都要滿足3a涂層質保，12a防腐保證。對于低端車型，部分車身腰線以上外板會使用冷軋板（6a防腐保證）。車輛行駛過程中受石子沖擊，漆面會發生一定程度的破壞。若漆面剝落嚴重，短期內就能發生明顯可見的腐蝕?？梢晠^(qū)域車身石擊區包括前蓋、車頂橫梁、A柱區域，側面包括葉子板邊緣、四門下部區域、側圍后部等。

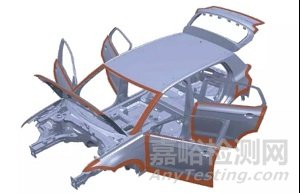

在電泳漆烘干過程中，受表面張力作用，邊緣部位的電泳厚度要低于正常部位，附著力也差，俗稱銳邊效應。在同等環境下會首先發生腐蝕。該區域受到石子沖擊后，面漆先被破壞，需要靠底下較薄的電泳層及鋅層來提供防腐保護。邊緣區域由于電泳厚度較薄，在白車身制造過程中要確保鋅層的完整性。針對石擊可能導致的涂層剝落進而發生腐蝕的問題，如圖2設立車身禁止打磨區域，距離邊緣30mm以內區域禁止打磨，需要保證鍍鋅層的完整性。





圖2 車身禁止打磨區域



在車輛生產制造過程中，需要質保部門聯合涂裝車間對白車身來車進行檢查，同時明確告知車身車間邊緣部位禁止打磨要求，避免嚴重打磨車流出，發生售后抱怨，造成不必要的損失。



3涂裝工藝



當車輛流入涂裝車間后，白車身首先進行電泳涂裝，再進行聚氯乙烯PVC涂膠、面漆、注蠟等工藝。其中底部抗石擊PVC涂膠工藝和涂料涂裝工藝與整車抗石擊關系密切。



3.1 底部PVC涂膠保護



車輛在行駛過程中，底盤和輪罩處很容易受到碎石、泥沙的沖擊。車速越快沖擊力越大，被擊打或者刮花的漆面很容易脫落。車身板材失去涂層的保護，很容易銹蝕。通常車身底部涂層很難正面對抗行駛過程中的碎石沖擊，目前整車廠常用的手段是使用抗石擊聚氯乙烯PVC涂膠。通常在涂裝車間電泳工藝以后噴涂PVC材料，然后通過烘烤固化，形成一道降噪、減震、抗石擊、防腐的涂層。

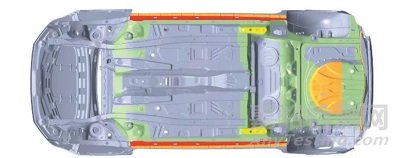

對于車身底部的抗石擊要求，如圖3所示，紅色區域和黃色區域?yàn)楦唢L(fēng)險區域。一般紅色區域要求涂層膜厚在1200 µm以上，主要為車身底盤兩側，最易受到碎石沖擊；黃色區域要求500 µm以上，主要為門檻兩側靠下10cm部位及備胎坑前部。







圖3  PVC涂膠分布



在生產制造過程中，質保部門通過整車防腐檢查監控PVC涂膠厚度。針對PVC涂膠厚度明顯偏低或者部分位置PVC缺失等情況要求涂裝車間進行優化，缺陷車進行返工。針對PVC厚度偏高、堆積等現象，如果不影響后道裝配可以不做調整。



3.2 涂料涂層的選擇



針對車身可見面的抗石擊防護，由于不像車身底盤、門檻等區域直接受到碎石沖擊，往往是受到二次沖擊，并且碎石量不會像底盤那么大。同時PVC涂膠由于目視外觀較丑不適用于可視區域，往往需要通過調整涂料涂層及工藝來提高抗石擊性。



常見的汽車涂裝工藝過程包括預處理、電泳、PVC密封（含細密封、粗密封、底部防護）、中涂（傳統涂料工藝含中涂；新型水性工藝不含中涂），面漆（色漆、清漆，其中水性工藝的色漆可以選擇是否需要預噴），注蠟等工序。

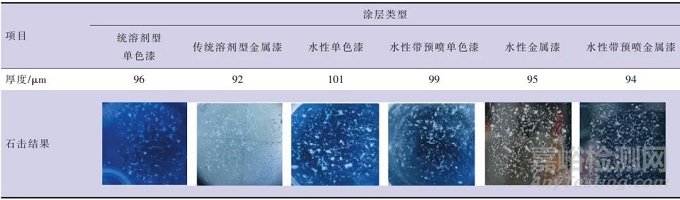

本文通過選取傳統溶劑型單色漆、傳統溶劑型金屬漆、水性單色漆、水性金屬漆、水性帶預噴單色漆及水性帶預噴金屬漆（涂料膜厚控制在90~110µm），進行石擊實驗，對比不同類型涂料的抗石擊性能。結果見表1。



表1 不同涂層的抗石擊結果





從表1可以得出以下3點結論：



1)傳統溶劑型涂層抗石擊性能優于水性涂層；



2)金屬漆的抗石擊性能優于單色漆；



3)水性涂層帶預噴涂后抗石擊性能提高。



溶劑型涂層由于含中涂，故抗石擊性能較為優異，但隨著環保法規要求越來越高，逐漸被水性涂層所取代?，F(xiàn)在新建的整車廠涂裝工藝都采用水性工藝。針對水性工藝，車身外表區域盡量增加預噴涂來提高涂層的抗石擊性，特別是水性單色漆。



4 外覆蓋件保護



針對車身腰線以下的輪罩區域、門檻下部區域等，是石子最先沖擊到的區域，可以通過安裝擋泥板、門檻飾板、輪眉等塑料件來提高抗石擊性。

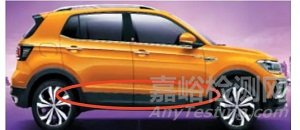

門檻區域?yàn)榱颂岣咄庥^美觀度，使用門檻大飾板頂替PVC涂層來提高門檻抗石擊性，如圖4所示。輪罩外表面通過安裝輪眉來保護涂層，輪罩內部則通過安裝塑料擋板來阻擋車輪飛濺起的碎石。







圖4 門檻飾板

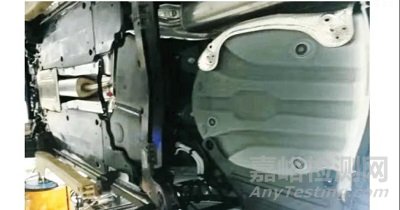

另外在總裝車間完成底盤合攏后，類似后橋、副車架等外購件由于只含一道黑色的電泳漆，抗石擊性能有限，車輛使用一定時間后由于電泳漆表面破壞，容易發生銹蝕。目前部分高檔車型底盤使用全套護板來提高車輛的抗石擊防腐性能。





圖5 底部塑料護板



結 語



從車身板材、PVC涂膠、涂裝工藝、塑料保護板等方面介紹了整車石擊防護。當前，隨著消費者對汽車產品的要求越來越高，整車抗石擊又作為一項重要指標，同時關系到整車防腐，必須要保證整車優異的抗石擊性能。目前國內外整車市場競爭激烈，尤其是國內市場接近飽和，整車廠都在追求低成本高附加值的目標?？刂坪谜嚳故瘬粜赃€是一個長期、存在一定難度、需要不斷改進和摸索的過程。
