針對實驗室高溫試驗系統復雜安全隱患多，故障不易排除的問題，本文采用故障樹分析法（FTA）結合高溫試驗系統故障事件構建了總分式故障樹模型，獲得了影響試驗系統安全運行的主要因素及關鍵設備，通過確定最小割集對試驗系統可靠性進行了定性分析，并給出了試驗系統安全的定量分析方法，對實驗室高溫試驗系統的維護和可靠運行具有指導意義。



飛機實驗室高溫試驗是以一架可飛行的全狀態飛機為研究對象，在實驗室內模擬極端高溫環境，考核飛機高溫環境適應性能力；同時獲取其地面保障設備耐高溫環境極限能力信息，并根據研制要求、失效判據及試驗數據對其高溫環境適應性進行綜合評價，確定其高溫環境適應性能力是否滿足設計要求；發現飛機與高溫氣候環境相關的飛行安全缺陷，可為飛機的設計優化與工藝改進提供支持，從而有效降低飛機試飛風險，提高試飛效率，縮短試飛周期。



試驗系統可靠性是指在要求的試驗條件下和試驗持續時間內，實驗室各環境模擬系統能完成規定功能的能力，即實驗室各系統在要求的試驗條件下和試驗持續時間內不出現故障或者能保持正常工作的概率。飛機實驗室高溫試驗系統包括的子系統多，且各子系統關聯關系復雜。在試驗過程中，若有某個系統或設備出現故障，極可能引起環境條件超差，造成飛機遭遇超出其設計指標以外的極端氣候環境的作用而出現損壞，或環境條件未達到試驗要求，使得試驗結果無效。



影響高溫試驗系統可靠性的主要系統



01.高溫試驗系統工作原理



高溫試驗系統熱量傳輸系統工作原理圖如圖1所示。高溫試驗系統的熱源由室外的幾臺蒸汽鍋爐產生，分別輸送給載冷載熱系統和發動機補氣系統；載冷載熱系統為閉式循環系統，將制冷系統產生的冷量和由蒸汽鍋爐輸送的熱量轉送給循環風系統和新風系統；循環風系統對循環空氣進行直接溫度和濕度處理，將處理好的空氣再送入環境室，調節環境室內的溫濕度；新風系統將室外空氣進行升溫和除濕，然后再送入循環風系統，與循環風系統共同調節實驗室濕度，維持實驗室內保持微正壓；微正壓系統的主要功能是配合新風系統共同控制室內壓力和溫濕度；集成控制系統協調各系統的運行，控制各設備的開啟和中斷等，以實現環境室溫濕度環境。



02.高溫試驗系統可靠性分析



由高溫試驗系統工作原理可知，載冷載熱系統是熱量及冷量傳輸?shù)年P鍵性系統，同時也是結構復雜，故障率較高的系統，該系統包含3套獨立的子系統：



  1).30%乙二醇常溫載冷系統，載冷劑為30%乙二醇水溶液，簡稱為乙二醇系統；



  2).LM-8中高溫載冷載熱系統，載冷劑為LM-8，簡稱為LM-8系統；



  3).二氯甲烷低溫載冷系統，載冷劑為二氯甲烷，簡稱為二氯甲烷系統。



由載冷載熱系統的組成可知，乙二醇系統和二氯甲烷系統負責冷量的傳輸，其子系統LM-8中高溫載冷載熱系統主要負責熱量的傳輸，LM-8中溫載冷載熱系統包括載冷劑泵、氣動閥門、定壓罐、電加熱器等，這些設備的正確操作和檢查維護是高溫試驗正常運行的關鍵環節。本文以LM-8中溫載冷載熱系統為結構重要度，構建實驗室高溫試驗系統可靠性框圖見圖2。





圖2 實驗室高溫試驗系統可靠性框圖



高溫試驗系統典型故障統計分析



統計分析實驗室高溫試驗系統故障模式、故障原因分析及采取措施如表1所示。

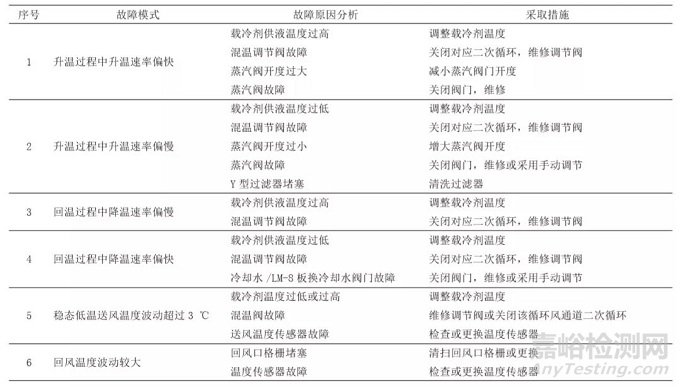

表1 高溫試驗可能出現的故障特征和采取措施





從表1可以看出，以上故障發生的原因主要有三方面：



  1).設備故障，比如混溫調節閥故障、溫度傳感器故障、回風口格柵堵塞、冷卻水閥門故障；



  2). 操作失誤，這主要與操作人員經驗不足，對閥門的開度大小控制不當，比如蒸汽閥開度過大過小、載冷劑溫度過低或過高；



  3).管理失誤，設備沒有嚴格按要求檢查維護，比如Y型過濾器堵塞、回風口格柵堵塞等。



基于故障樹法的高溫試驗系統典型故障分析



01故障樹分析法（FTA）



針對系統故障問題，把系統的故障癥狀或不正常工作情況都定義為故障事件。一般把所研究系統發生的故障設置在故障樹頂端，稱為頂事件；把故障樹分析中得到的結果事件，設置在故障樹底端，稱為底事件；把引起各級故障事件發生的所有原因事件，設置在故障樹中間，稱為中間事件，故障樹分析方法就是把頂事件、中間事件和底事件之間的因果關系按樹狀逐級細化關聯的分析方法。



故障樹分析法主要包括如下步驟：



1）構建故障樹；



2）建立故障樹的數學模型；



3）分析系統可靠性故障樹。



分析方法包括定性分析和定量分析，定性方法是分析故障樹中所有引發頂事件的最小割集（即故障模式）；定量方法是確定底事件的故障分布及其參數、底事件發生的概率等，進而求出頂事件發生的概率。



02故障樹的構建



通過故障樹的建立，能夠充分了解系統結構構型，發現系統運行中的薄弱點，為系統的改進、使用和維護提供技術支持，同時提高系統的可靠性、可維護性和安全性。



由于實驗室高溫試驗系統結構復雜、設備眾多，故需要通過分析高溫試驗系統的工作原理及各設備關聯關系，統計分析系統中設備故障次數和故障模式等資料，來構建高溫系統可靠性總分式故障樹。設置高溫試驗系統工作異常為總故障樹頂事件，總分式故障樹見圖3～圖9。

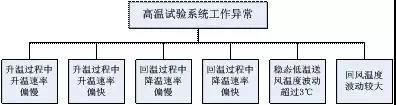

圖3  高溫試驗系統總故障樹





圖4(左)升溫過程中升溫速率偏慢分支故障樹;

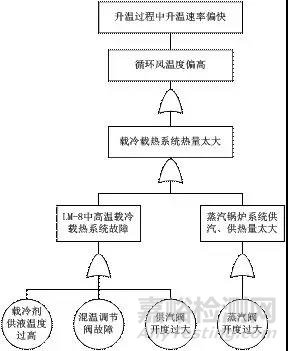

圖5(右)升溫過程中升溫速率偏快分支故障樹

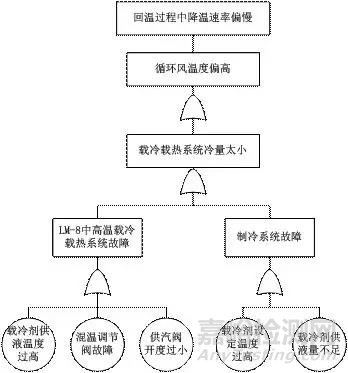

圖6(左)回溫過程中降溫速率偏慢分支故障樹;

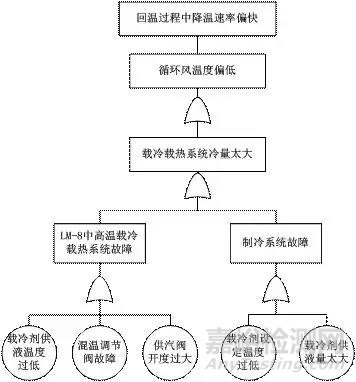

圖7(右)回溫過程中降溫速率偏快分支故障樹

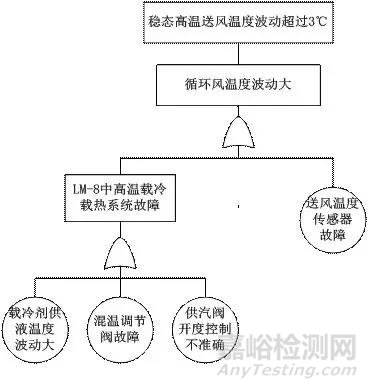

圖8(左)穩態低溫送風溫度波動超過3℃分支故障樹;



圖9(右)回風溫度波動較大分支故障樹



03故障樹模型分析



FTA是安全系統工程領域最重要的分析方法，分為定性分析和定量分析，定性分析主要是找出故障樹頂事件的所有最小割集，定量分析又可分為兩種方法：第一種是計算頂部事件的發生概率，依據底事件的失效概率來推算；第二種是求出底事件的結構重要度、概率重要度和關鍵重要度，根據重要度的大小排序得出故障診斷結果和修理先后順序。



由于氣候?qū)嶒炇腋邷卦囼炏到y(tǒng)剛剛開始運行，不能夠采集到足夠的數據，無法估算底事件失效概率，即定量分析數據不足，故暫且進行故障樹的定性分析。對圖3～圖9事件進行編號，得出高溫試驗系統故障樹的主要事件見表2。

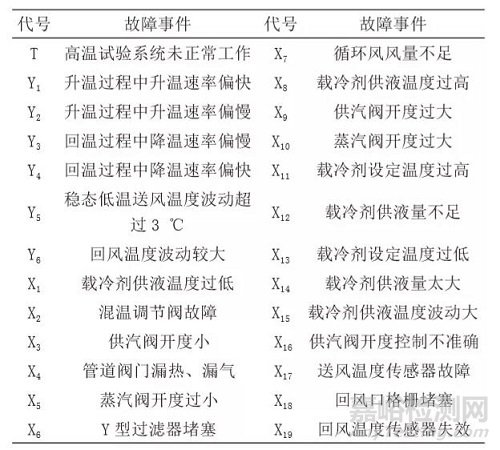

表2 故障樹事件表





故障樹模型的數值分析



實驗室高溫測試系統故障樹中共有19個最小割集，每個最小割集都為一階，對應實驗室高溫試驗系統分支故障樹的底事件，是確?？傁到y(tǒng)高可靠性的先決條件，因此針對底事件進行試驗前檢查和平時維護是系統可靠性的基礎。





式中：



T——為頂事件發生概率；



Yi——為中間事件（i=1～6）發生概率；



Xi——為底事件（i=1～19）發生概率。



根據實驗室高溫試驗系統設計過程中的數據手冊，以及實驗室高溫試驗系統實際運行中故障統計分析，例如設定的事件概率值見表3。

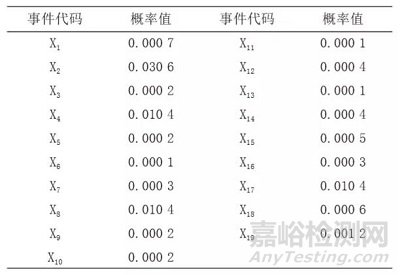

表3 故障樹底事件概率值選取表





從表3可以發現每一個底事件發生概率P(Xi)都小于0.1，則19個最小割集可以看作獨立小事件。根據統計計算，得到實驗室高溫試驗系統的失效率P（T）和可靠度R如下：





根據以上計算結果，可計算實驗室高溫試驗故障樹最小割集的概率重要度和關鍵重要度，得知X2、X4、X8、X17底事件為引發故障樹頂事件的主要事件，分析主要事件的中間事件故障模式，確定高溫試驗系統需要重點監測和維護設備有混溫調節閥、載冷劑供液控制閥以及送風溫度傳感器。



結  束  語



本文以實驗室高溫試驗的工作原理及系統運行故障統計信息為基礎，采用總分式故障樹分析法（FTA）對氣候?qū)嶒炇腋邷卦囼炏到y(tǒng)進行可靠性分析，分析結果表明FTA與高溫試驗系統實際運行故障吻合度高；以“高溫試驗系統工作異常”作為頂層事件，建立了高溫試驗系統的總分式故障樹模型，并進行了定性和半定量分析；根據最小割集的概率重要度和臨界重要度，得到導致故障樹頂事件的主要事件；可為實驗室高溫試驗系統的定期檢測、維護提供參考意見，確保實驗室高溫試驗系統的正常運行。



引用本文：



張亞娟，吳敬濤，鄧文亮，王紅斌.飛機氣候環境實驗室高溫試驗系統可靠性研究[J].環境技術，2021，232(04):90-94+101.

專家簡介：張亞娟（1972-）,女,高級工程師，碩士，主要從事飛機氣候環境適應性試驗技術研究。
