第四部分 常見不合格問題分析及整改對策基礎知識

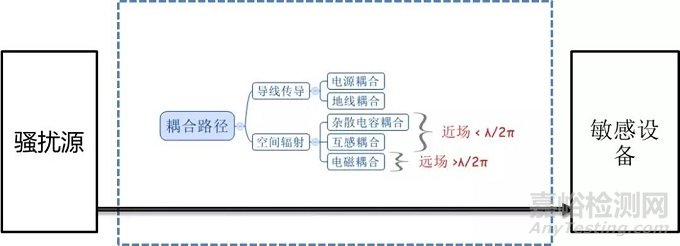

電磁干擾三要素
•電磁干擾三要素：騷擾源、敏感設備、耦合路徑
騷擾源：產生電磁騷擾的電路或設備，即脈沖電壓(du/dt)、脈沖電流（di/dt）。
敏感源：受這種干擾影響的電路或設備。
耦合路徑：將干擾源產生的干擾能量傳遞到敏感源的路徑。
三個要素缺一不可，只要缺失三個其中的任何一個因素，電磁干擾現象就不會發生。
電磁干擾抑制就是將三個之中的一個去掉，或減少騷擾源、增強敏感設備抗干擾能力或者切斷耦合途徑。

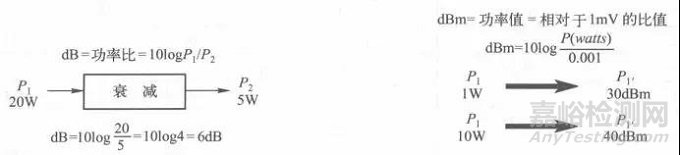

電磁兼容常用測量單位
? 功率：dBm
? 電壓：dBuV
? 電流：dBuA
? 場強：dBuV/m、 dBuA/m

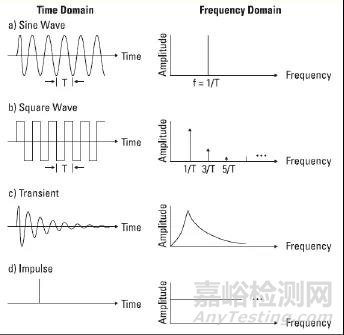

時域和頻域
a.正弦波在頻域內是一根譜線。
b.周期信號頻域內是無窮根譜線。圖b）是50%占空比方波信號，沒有偶次諧波。但理想的方波并不存在。
c.非周期（數據、地址）信號的頻譜是連續分布。

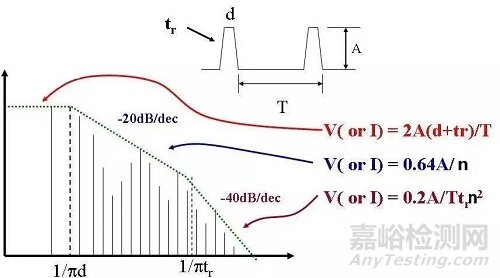

周期信號的頻譜
Tr表示上升時間
d 表示脈沖寬度
A 表示幅值
梯形脈沖所含波形幅值：

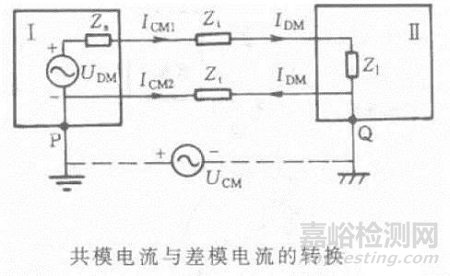

共模和差模
差模電流：信號線-回流線電流，大小相等方向相反。
差模電壓：信號線-回流線間電壓。
共模電流：線-大地間電流，方向相同。
共模電壓：線-大地間電壓。
有用信號都是差模的，騷擾可能是差模的，也可能是共模的。
電場和磁場
•電壓產生電場，電場強度正比于電壓，反比于距離
•電流產生磁場，磁場強度正比于電流，反比于距離
電場天線和磁場天線
電場天線
磁場天線

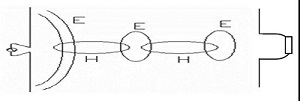

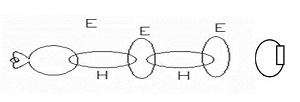

根據麥克斯韋方程，變化電場產生變化磁場，變化磁場產生變化電場。
設備內每個電路都可能是等效磁場天線。
機殼和電纜都可能是等效電場天線的一部分。
天線效應
1.設備內的每根布線/電纜/金屬都是“天線”。

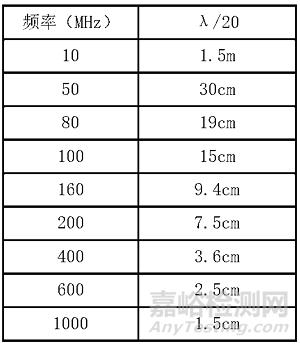

2.線長度>波長的1/20，就能成為天線。
3.100MHz信號的5次諧波為500MHz，3cm長的布線就可能成為天線！
4.長度為信號波長的1/4時，便是一個將信號轉變成場的極好的轉換器。
5.設備內部電纜及外接電纜很容易成為天線。
第四部分 常見不合格問題分析及整改對策輻射發射
輻射發射的實質
輻射發射的實質：主要是EMI共模電流流過產品中“等效天線”引起的。

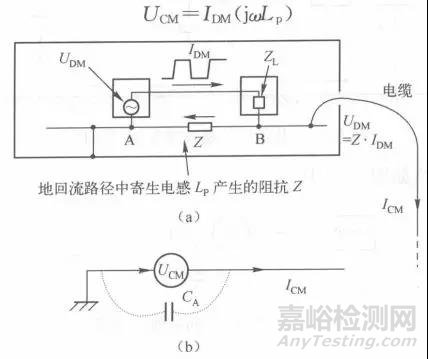

電流驅動模型
輻射發射問題的定位分析過程
•RE定位過程：
1、定位并解決電纜（信號線/電源線）導致的超標。（騷擾路徑）
2、定位并解決結構屏蔽不良導致的超標。（騷擾路徑）
3、定位并解決單板（包括開關電源）導致的超標。（騷擾源頭，從設計出發）
定位工具
定位并解決電纜（信號/電源）導致的超標

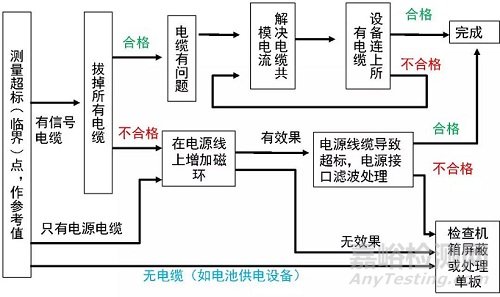

•RE超標的整機定位詳細流程
定位并解決結構屏蔽不良導致的超標

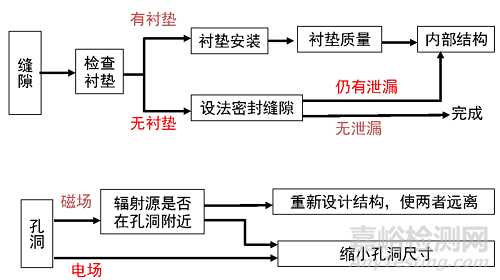

•屏蔽體泄漏定位流程
定位并解決結構屏蔽不良導致的超標

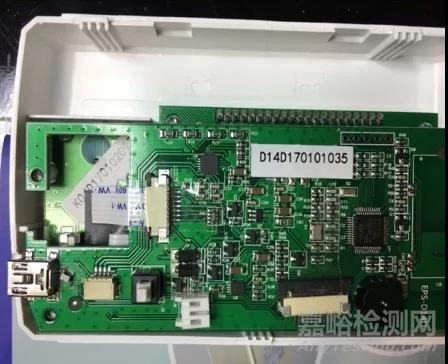

定位并解決單板（包括開關電源）導致的超標
寬帶噪聲問題
–端口增加L，C濾波：
•注意：Y電容會引起安全漏電流問題。
•注意：改變參數只會改善局部頻段輻射，其他部分有可能變差，需找到最理想的組合。
–電源電路：

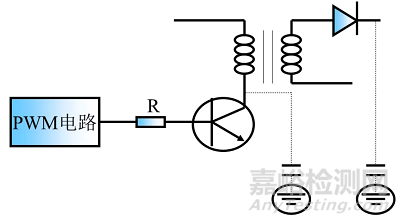

•MOS管驅動電阻最好能大于或等于47R，降低驅動速度有利于改善MOS管與變壓器的輻射。
•在變壓器與MOS管D極管腳上套一個磁珠，以降低MOS管電流的變化速度，又能降低輸出噪音。
•在DS之間加電容。
•變壓器初次級間加屏蔽。
窄帶噪聲問題

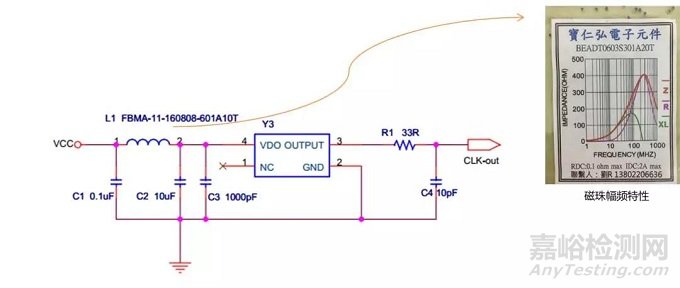

–晶振電路處理：
•注意阻抗匹配，否則會導致產品工作失常。
a. R1為預留匹配設計，阻值22～51歐姆之間，可根據實際情況進行調整或更換為磁珠處理，C1為預留設計,可根據實際情況進行增加或調整處理。
b. 根據超標的頻率選擇電容的容值，選擇范圍為：10pF～0.1uF，典型值為1000pF。
c. 晶振金屬外殼在PCB設計時需定義為地網絡屬性。

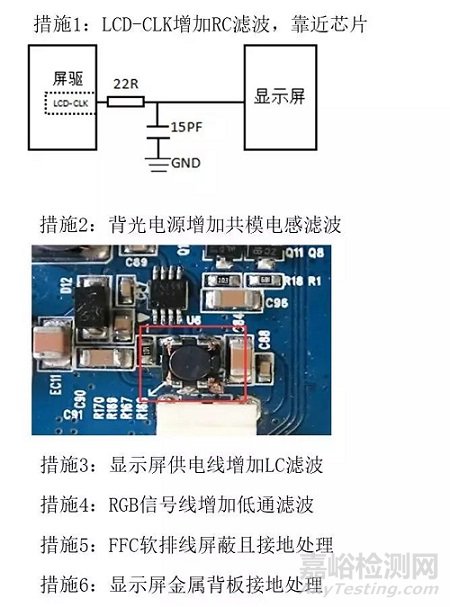

—顯示屏?xí)r鐘信號導致超標：
常見錯誤的做法

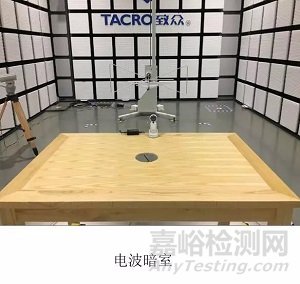

輻射發射產品整改案例

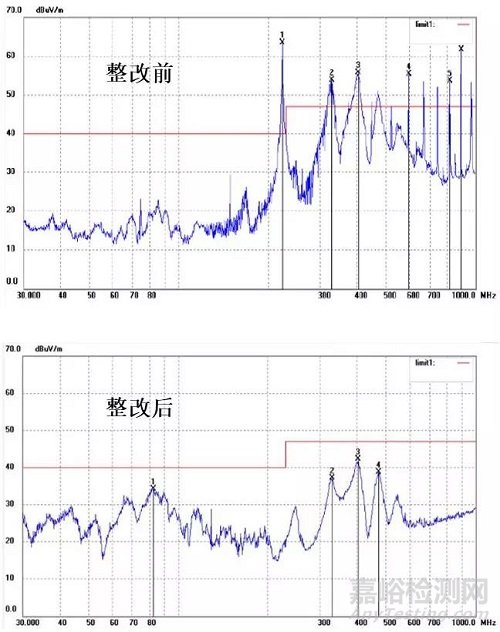

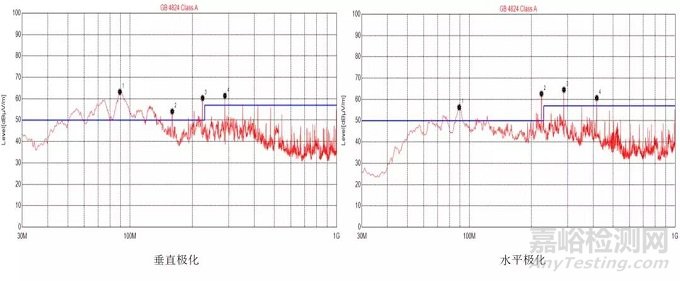

•某醫療設備輻射測試圖
輻射發射產品整改案例

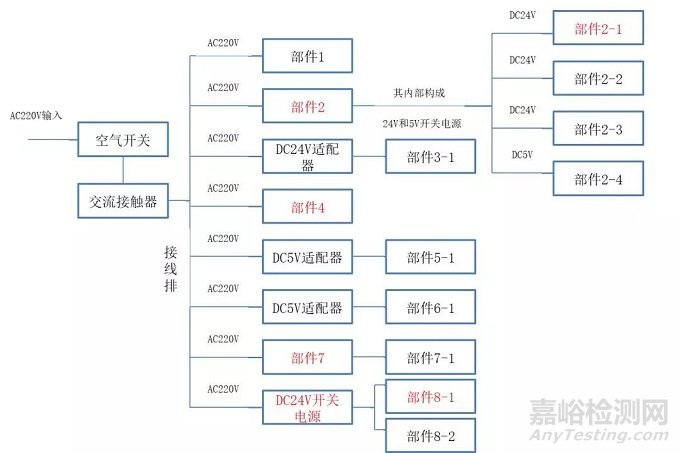

•步驟1：分析該產品的組網配置
•步驟2：按照上述流程圖的思路依次拔掉相關的電源線纜和信號線纜，對比測量波形前后的變化情況，注意每一步措施的變量最好只有一個。
•步驟3：找到相應的干擾源頭和干擾路徑：
?寬帶干擾源：整流器、24V開關電源
?寬帶干擾源：觸摸屏、工控機、PCL
?干擾路徑：電源線、信號線、地環路、PCB印制線
•步驟4：
?開關電源、整流器的DC端加共模電感濾波
?觸摸屏、PCL時鐘及晶振電路濾波
?優化器件布局及線纜走線方式
•步驟5：優化方案，導入量產！
第四部分 常見不合格問題分析及整改對策傳導發射
傳導發射的實質

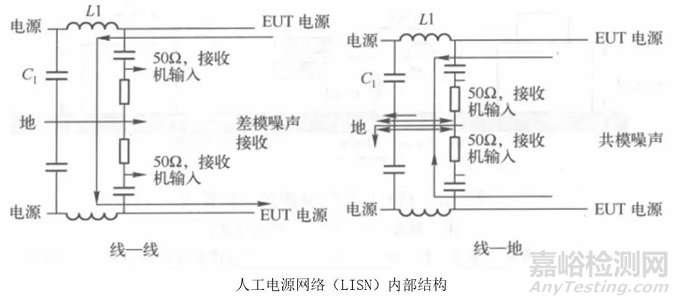

•傳導騷擾測試的目的是考量產品或系統從電源端口、信號端口向電網或信號網絡傳輸?shù)尿}擾。其實質就是測量接收機在LISN端規定阻抗上采樣得到的電壓值。
導致傳導發射超標的原因
開關電源或DC/DC變換器的開關脈沖
數字電路的瞬變電流
極少部分的空間耦合
傳導發射整改與定位
•從電源、電纜、單板三個方面考慮
–電源線或者信號線遠離騷擾源。
–線纜上加屏蔽。
–整改電源板：
•更換通過EMC認證的醫標電源；
•MOS管驅動電阻最好能大于或等于47R，降低驅動速度有利于改善MOS管與變壓器的輻射；
•在變壓器與MOS管D極之間串磁珠，以降低MOS管電流的變化速度，又能降低輸出噪音；
•變壓器屏蔽。

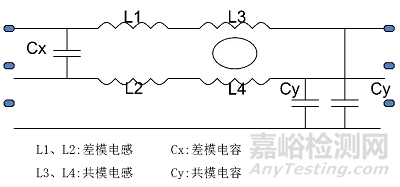

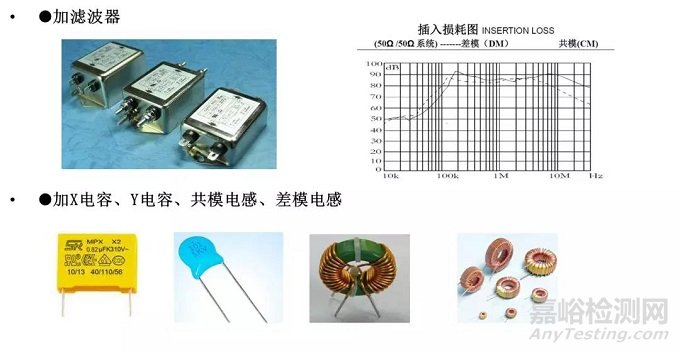

傳導發射常用的整改器件

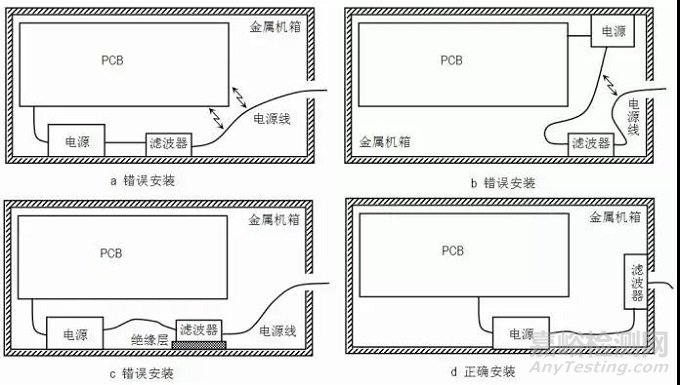

濾波器的安裝方式

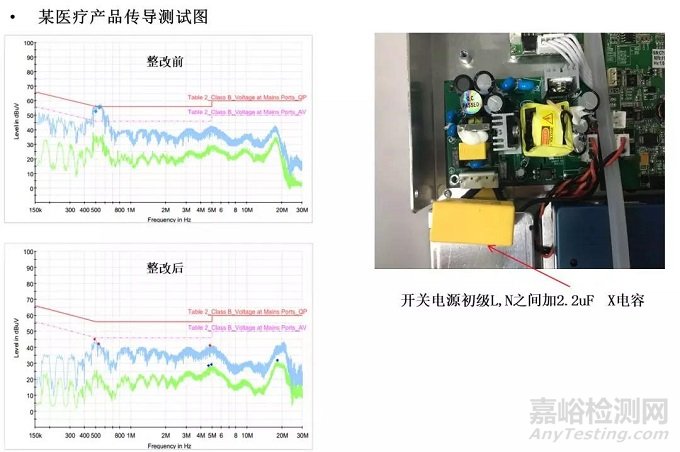

傳導發射產品整改案例
第四部分 常見不合格問題分析及整改對策靜電放電

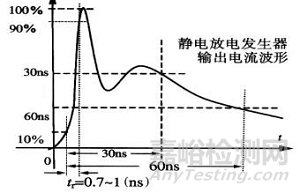

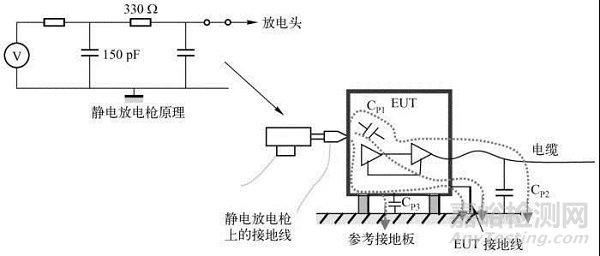

靜電放電干擾的實質
ESD干擾是一種瞬態共模干擾，頻率300MHz
ESD電流流過PCB是電路受干擾的主要原因
ESD有傳導干擾和空間耦合干擾兩種形式
ESD干擾有累積效應
靜電放電整改對策
•減小ESD產生的電磁干擾（EMI）影響電子產品或設備的方法：
完全阻止ESD的產生
阻止或減小因ESD產生的EMI耦合到電路或設備
提高敏感電路的ESD抗擾性
修改軟件
如何完全阻止ESD的產生？
在金屬外殼上涂絕緣漆，或貼一層絕緣膜，使絕緣強度大于20KV。
加大絕緣外殼的孔洞、縫隙與內部電路的距離，通常2cm左右的距離可以完全隔離掉靜電干擾。
用絕緣物質堵住放電孔縫。
如何阻止或減小因ESD產生的EMI耦合到電路或設備？
將ESD干擾旁路到地，且接地電阻要盡量小。
采用屏蔽電纜，且電纜兩端屏蔽層必須與金屬殼體360°搭接，以減小殼體之間的電位差，同時避免空間耦合。
在互連電纜上加共模扼流圈，以減小ESD干擾造成的共模壓降。
端口濾波，增加RC、LC濾波電路。
如何提高敏感電路的ESD抗擾性？

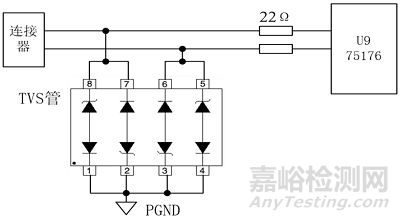

采用TVS管進行靜電抑制（TVS管為瞬態抑制二極管），并使用限流電阻進行限流（必要時串磁珠并電容），如下圖所示，也可選用抗靜電能力較強的接口芯片。
修改軟件
•軟件ESD抑制措施分為兩類：刷新、檢查并且恢復。
刷新：涉及到周期性地復位到休止?fàn)顟B(tài)的系統，定期刷新顯示器和指示器狀態。
檢查/恢復：在一定間隔時間被激活，以確認程序是否在完成某個功能，如果這個功能沒有實現，一個恢復程序被激活并執行。
第四部分 常見不合格問題分析及整改對策電快速瞬變脈沖群
電快速瞬變脈沖群干擾的實質
特點：頻譜較寬（達幾十兆）、能量較小，有累積效應，它是一種共模干擾。一般不會造成設備損壞，但容易造成設備誤動作、顯示屏花屏等現象。

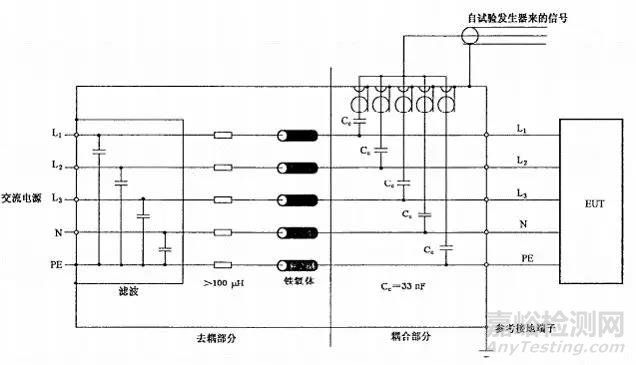

EFT發生器內部結構圖

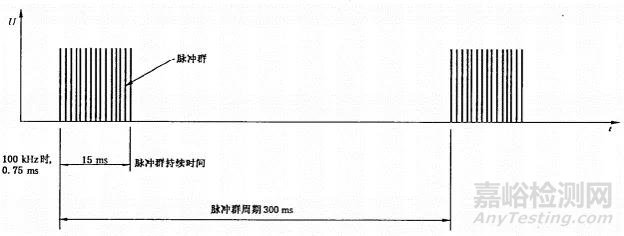

脈沖群波形

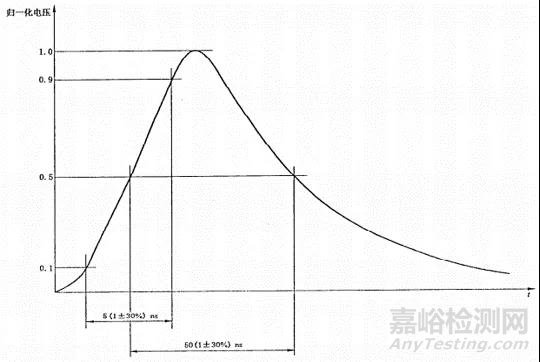

單個脈沖波形

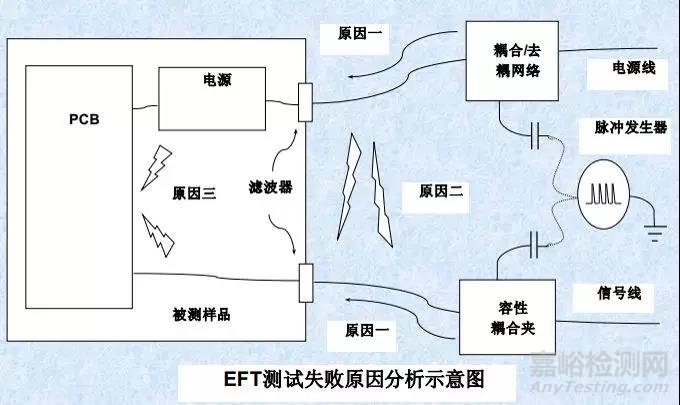

電快速瞬變脈沖群干擾的方式
1）通過電源線直接傳導至設備的電源，導致電路的電源線有過大的噪聲電壓。
2）干擾能量在電源線傳導的過程中，向空間輻射，這些輻射能量感應到鄰近的信號電纜上，對信號電纜連接的電路形成干擾。
3）干擾信號通過信號電纜進入設備電路或在電纜上傳輸時，產生的二次輻射能量感應進電路，對電路形成干擾。
電快速瞬變脈沖群整改對策
•針對脈沖群干擾的共模特性，有以下整改思路：
改變干擾電流路徑。
盡可能快速的把共模干擾泄放到大地，降低干擾信號對地阻抗。
加大干擾信號對設備電路特別是敏感電路的共模阻抗。
減少PCB單板環路，減小EFT干擾空間耦合的可能性。
端口加共模電感
端口加高頻磁珠
電快速瞬變脈沖群整改對策

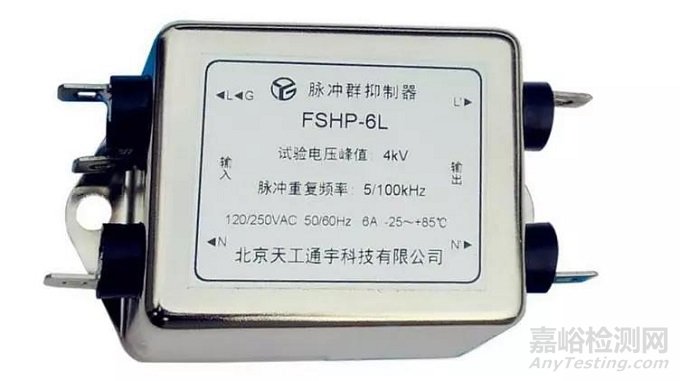

交流端口加EFT抑制器

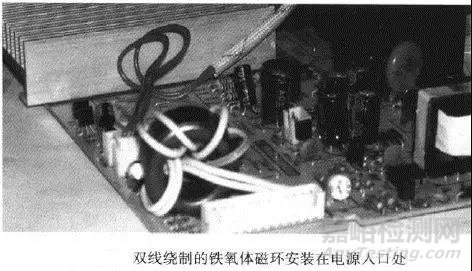

控制線加鐵氧體磁環
電快速瞬變脈沖群整改對策
•提高被測設備內部電路的抗干擾能力：
對PCB引出的模擬信號傳輸端口數字化或采用變壓器隔離。
對PCB引出的數字信號采用光耦隔離或變壓器隔離。
對數字電路，所有未使用的輸入端口與地或電源連接，不可懸空。
對有CPU的智能電路，在軟件中加入抗干擾指令并采用“看門狗電路”。
第四部分 常見不合格問題分析及整改對策浪涌
浪涌干擾的實質

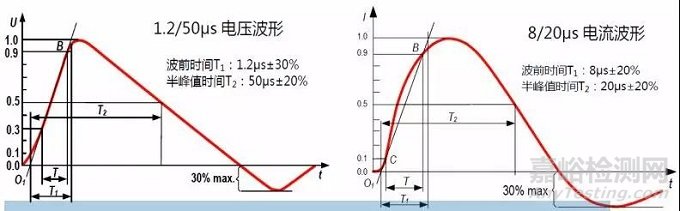

特點：us級，能量大，破壞力強，分差模和共模兩種，容易造成開關電源損壞，保險絲燒壞。
浪涌發生器內部結構圖
浪涌測試失敗的原因
•浪涌脈沖的上升時間較長，脈沖較寬，不含較高的頻率成分，因此對電路的干擾以傳導為主。
•過高的差模電壓導致輸入器件擊穿損壞，或者導致線路與地之間的絕緣層擊穿。
•對于有較大平滑電容的整流電路，過電流使器件損壞是可能發生。
浪涌整改對策
•因?yàn)槟芰刻貏e大，普通濾波器和鐵氧體磁芯來濾波、吸收的方案基本無效，必須使用氣體放電管、壓敏電阻、硅瞬變電壓吸收二極管和半導體放電管等專門的浪涌抑制器件才行。
•浪涌抑制器的共同特性：
阻抗在有浪涌電壓與沒浪涌電壓時不同
正常電壓下，阻抗很高，對電路的工作沒有影響
當有浪涌電壓時，阻抗變得很低，將浪涌能量旁路掉
浪涌整改對策 – 常用整改器件

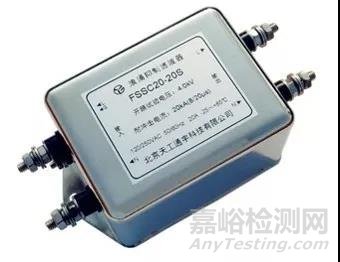

浪涌抑制器
氣體放電管
壓敏電阻
浪涌整改對策 – 壓敏和氣體管的應用
壓敏電阻：470V、560V、620V，如10D471
氣體放電管：注意耐壓AC1500V
保險絲：不要選快融規格

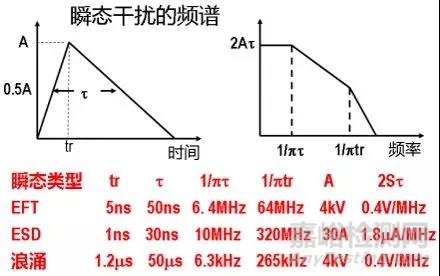

幾種瞬態干擾的比較

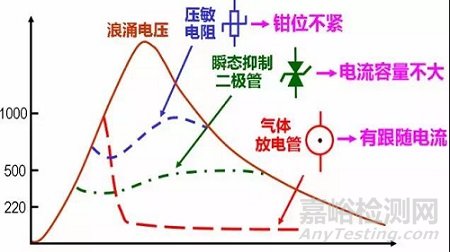

幾種瞬態抑制器的比較
第四部分 常見不合格問題分析及整改對策電壓跌落
電壓跌落整改對策
•采用帶PFC的開關電源，盡量不用線性電源
•使用UPS

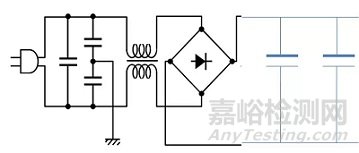

•在整流器之后增加電容的容量
第四部分 常見不合格問題分析及整改對策傳導抗擾度& 輻射抗擾度
傳導抗擾度、輻射抗擾度干擾的實質

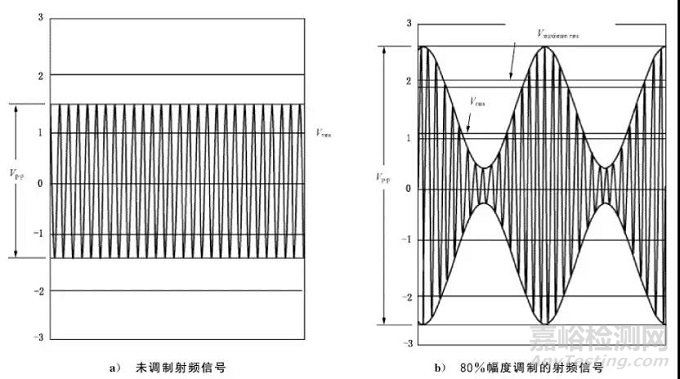

干擾波形

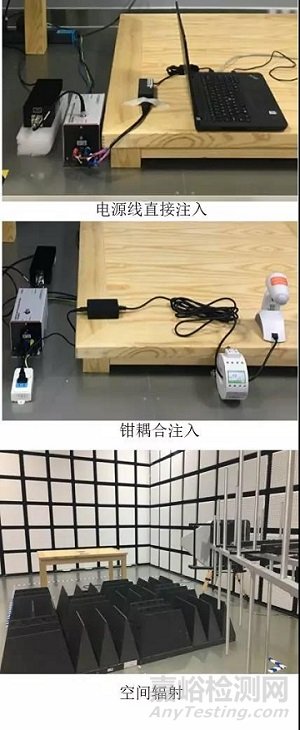

CS測試頻段：150K-80MHz 傳導干擾+輻射干擾
RS測試頻段：80M-2500MHz 空間輻射→傳導干擾
傳導抗擾度、輻射抗擾度整改對策
•思路一：減少EUT連接線纜的射頻干擾
線纜雙絞傳輸、減小線纜長度、改變走線方式
線纜屏蔽或加磁環
接地處理

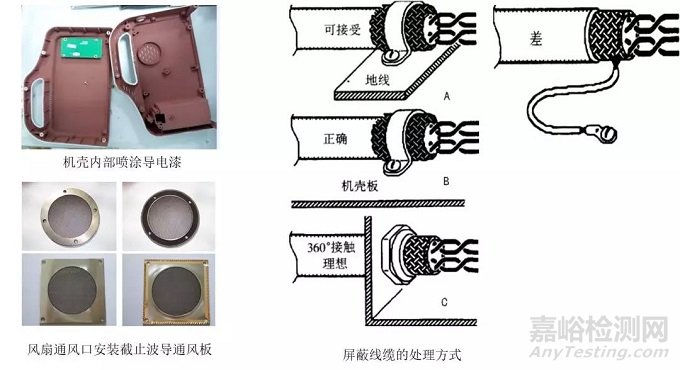

•思路二：加強EUT外殼及敏感電路的屏蔽
金屬機箱的孔縫處理
金屬機箱的搭接處理
•思路三：提高EUT內部電路的抗擾性
端口濾波（磁珠、電感、電容）
數字電路隔離
PCB布線，減小環路面積
來源：致眾醫療器械資訊
