結構鋼活塞主軸功能測試斷裂分析



背景：氣缸活塞主軸在組裝氣密性測試時發現開裂不良，不良率4%。實驗室配合現場進行缺陷分析，探討活塞主軸開裂根本原因，方便現場進行針對性改善。



分析結果：裂紋源于內孔尖角處，裂紋內未觀測到鍍鉻層；主軸調質淬火呈明顯的三層組織，局部位置已淬透；基材化學成分不符合S45CM規格，屬40Cr類鋼；工件淬硬層硬度高達54.5HRC。



失效癥狀：主軸上局部裂紋



失效形式：斷裂



失效機理：40Cr鋼依S45CM方式 水淬調質，易引起極大的內應及脆性風險。



根本原因：主軸基材化學成分不符合S45CM規格，實為40Cr鋼類型。



改善建議：改善熱處理工藝，選擇適合40Cr鋼材類的淬火介質油。



一、背景



氣缸活塞主軸在組裝氣密性測試時發現開裂不良，不良率4%。實驗室配合現場進行缺陷分析，探討活塞主軸開裂根本原因，方便現場進行針對性改善，以確保后續生產順利進行。



素材：S45CM棒材，調質預處理



加工流程：棒材機加工—高頻感應加熱淬火及回火—外圓精加工—鍍硬鉻





二、分析方案



2.1取樣



開裂不良品



2.2分析項目



切片觀察：將樣品制成切片，用金相顯微鏡對開裂位置進行截面分析；



金相組織分析：用金相顯微鏡分析樣品的金相組織及淬火深度；



成份鑒定：利用Spark-AES進行成分鑒定；



硬度分析：利用維氏硬度計分析樣品的表芯硬度。



三、實驗結果



3.1 切片截面分析

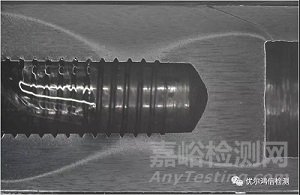

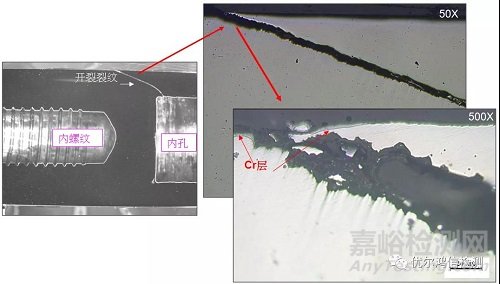

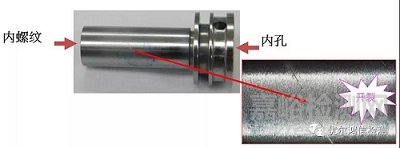

裂紋源于內孔尖角處，裂紋內未觀測到鍍鉻層，推測樣品在氣密性測試段發生開裂。



3.2 金相組織

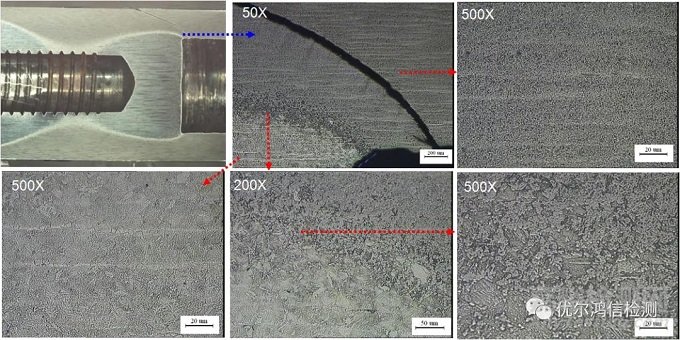

零件外層組織為回火馬氏體+少量殘余奧氏體，內層組織為回火索氏體+塊 狀鐵素體，兩層交界處組織為回火馬氏體+回火索氏體+少量托氏體。組織呈帶狀偏析。



3.3 淬硬層深度

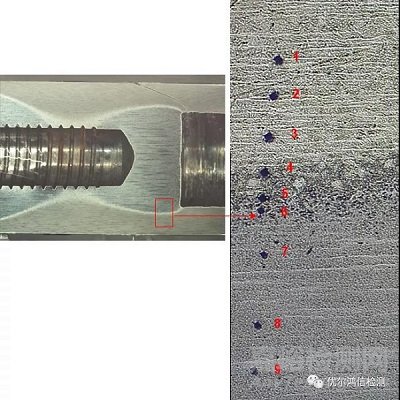

樣品淬硬層深度不均勻( 0.5mm ~4.0mm);



內孔處(開裂位置)已完全淬透(深度約2.4mm)，可能為導致后續工藝開裂失效的主要原因。



3.4 材質判定

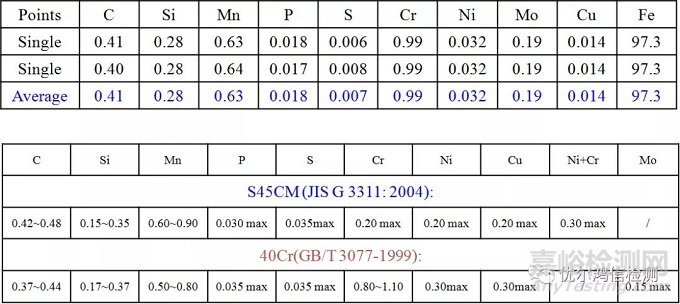

基材化學成分不符合S45CM規格，屬40Cr類鋼；



40Cr鋼淬透性高于S45CM，兩者淬火介質不同，如用S45CM的水淬方式，極可能會使相同條件下40Cr材料的工件開裂傾向大。



3.5 硬度測試







工件淬硬層硬度高達54.5HRC。



四、結論



裂紋源于內孔尖角處，未觀測到裂紋內鍍鉻層，推測樣品在氣密性測試段發生開裂；



樣品基材化學成分不符合S45CM規格，實為40Cr鋼類型；



 40Cr鋼淬透性高于S45CM，樣品淬硬層深度不均勻，最深處達4.0mm，內孔處已完全淬透，為導致后續工藝開裂的主要原因；



建議改善熱處理工藝，選擇適合40Cr鋼材類的淬火介質油。
