引言

      QFN（Quad Flat No-leads）由于其特有的性能和優點在電子組裝業中地位越來越重要。QFN具有很小的封裝面積，它的外形非常薄，重量也很輕。它還在封裝的周邊排布了令人感興趣的I/O，并具有良好的熱和電氣行為。這些特性使QFN成為當今市場上最受歡迎的半導體封裝之一。

      然而，在實踐中，QFN封裝也面臨著一些挑戰。

      在電子組裝生產過程中，QFNs通過焊膏連接到PCB，焊膏在通過回流焊爐時形成焊點。QFN沒有像QFP或PLCC那樣的引腳，這導致其托腳高度非常低（PCB和QFN之間的間隙）。這意味著互連材料或焊點非常小且非常薄。這導致了焊點較低的熱機械應力耐受性。

      熱機械應力是在電子組件被加熱和冷卻（熱循環）時由于PCB和封裝中使用了不同熱膨脹系數（CTE）的材料引起的。

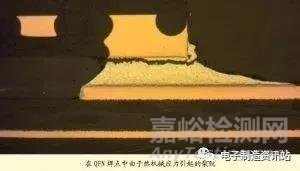

      在使用現場，電子元件本身和外部影響因素都會產生這種熱。在一定數量的熱循環之后，連接電子元件到PCB的焊點就開始開裂。裂紋焊點通常會導致電子電路在現場發生故障。除了維修費用之外，在某些情況下，它還會導致使用或依賴電子設備的人處于危險境地。

      據報道，QFN焊點開裂速度比QFP有引腳封裝快三倍。很明顯，這個問題的關鍵是焊點本身。焊點的力學性能主要由其焊接合金決定。其他因素是焊點所連接的基材、表面精飾引入焊點的元素（例如來自NiAu的Au）、焊點的三維結構、焊接過程中焊點所經歷的加熱和冷卻曲線等。然而，由于沒有足夠的測試數據，焊接合金參數的重要性還沒有完全被了解。

      為了更好地了解焊接合金的重要性，設計了一個研究案例，以評估當前三種焊料合金焊接不同類型的QFNs的熱循環行為。

實驗設計

      評價熱循環行為的最顯而易見的工具就是熱循環試驗。為此，選擇了工業標準JEDEC JESD-A104條件G。測試載具在-40 ℃/+ 125 ℃的溫度下循環1 h。在極端情況下的停留時間是10 min，斜率為10 ℃/min，熱循環爐為Weiss VTS 7027-10。

      PCB基材為Isola 370HR。PCB為由6層組成的PCB，厚度約1.6 mm。內層的銅厚度為25 μm，外層具有35 μm的銅?；逋匡棡镹iAu。

      熱通孔為充滿導電填充物的0.45 mm電鍍孔。

      PCB被分為4個區域。4種不同類型的9 mm×9 mm QFN分別安裝到每個區域，每個區域4個相同的元件。選擇低CTE（7×10-6）塑封和高CTE（15×10-6）塑封以及大的和小的芯片焊盤組合。在結果中，這將消除僅與QFN的特定設計相關的故障。QFNs是菊花鏈，以便能夠連續測量。為此目的，使用了Analysis Tech Model 128/256 STD  探測器。當開路被連續地檢測到10x時，就被認為是出了故障。

      焊膏選用當前的三種焊料合金。

      第一個選擇是SnAg3Cu0.5，因?yàn)樗瞧駷橹故袌錾鲜褂米疃嗟臒o鉛焊接合金。SnAg3Cu0.5是已知的具有相當差的熱循環行為。

      主要是由于成本的原因，市場的發展趨勢是減少SnAgCu合金中的Ag含量。因此，SnAg0.8Cu0.7合金是第二種被選擇評價的合金。

      由于SnAgCu合金的焊接溫度可能對溫度敏感元件和基材很苛刻，市場的發展還有另一種趨勢，傾向于低熔點合金。這些合金可在較低的溫度下焊接，滿足溫度敏感材料的要求。,

      此外，它們可以大大降低能耗和制造成本。LMPA-Q是由Interflux Electronics開發的一種具有增強機械性能的新低熔點合金。由于它在早期的熱循環試驗中顯示出非常好的結果，它被選擇作為第三種合金來完成試驗。

      每個測試載具都采用所選焊膏的專用回流焊溫度曲線進行焊接。對于SnAg3Cu0.5和SnAg0.8Cu0.7，測得的峰值溫度在240 ℃左右。對于LMPA-Q合金，峰值溫度約為215 ℃，與其他兩種合金相比，在焊接過程中降低能耗約20%。

測試結果評價

      SnAg0.8Cu0.7合金是在100至200次循環中出現故障的第一種合金，然后迅速累積到所有QFNs的約25%，在3000次循環后，累積到所有QFNs的90%。

      SnAg3Cu0.5看起來稍好一點。它在500個周期后開始出現故障，然后迅速累積到所有QFNs的約25%，在3 000個循環后累積到所有QFNs的65%。

      LMPA-Q合金是出現故障之前持續時間最長的。第一次故障出現在800次循環后，然后積累到約10%，3 000個周期后累積到25%。
