中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

滑石粉是一種常見無機(jī)填料，國外學(xué)者對滑石粉在塑料方面的應(yīng)用進(jìn)行了大量的研究，發(fā)現(xiàn)滑石粉的性能穩(wěn)定，將其應(yīng)用于塑料改性中，可以改善塑料的物理性能。為了進(jìn)一步研究滑石粉的性能值，擴(kuò)大其在塑料中的應(yīng)用范圍，深入探討滑石粉在塑料改性中的作用勢在必行。

滑石粉在塑料改性中的性能

（1）成型收縮率

滑石粉能有效改善塑料的成型收縮率。國內(nèi)外科學(xué)家研究了滑石粉對塑料的成型收縮率的影響，發(fā)現(xiàn)滑石粉的含量越多，塑料的成型收縮率越小，這說明二者呈負(fù)相關(guān)的關(guān)系。當(dāng)滑石粉的含量增加之后，滑石粉為無機(jī)剛性材料，其穩(wěn)定性較高，收縮率極低，因此塑料的成型收縮率也會相應(yīng)下降。而且，滑石粉能提高提高塑料共混體系的結(jié)晶率，進(jìn)一步降低塑料制品的收縮率。

（2）加工性能

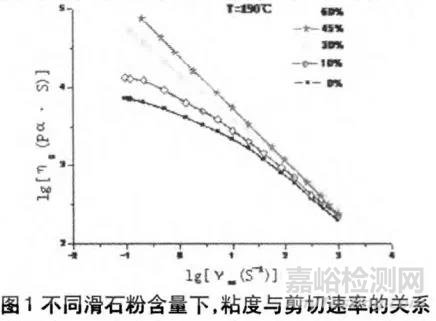

滑石粉的含量會影響塑料的加工性能。滑石粉填充塑料后，材料的剛性、尺寸穩(wěn)定性得到改善，但材料加工流動性能降低。從圖l可明顯看出，隨著剪切速率的增加，表觀粘度下降；在滑石粉含量較高(≥30％)時，隨著剪切速率增加，粘度幾乎成線性下降。

同時也看到，隨著滑石粉含量的增加，體系的粘度增加，尤其是在低剪切速率下，體系粘度增加更明顯，而在高剪切速率作用下，體系的粘度增加不明顯?；鄣募尤胧沟皿w系的加工性能變莘，這與滑石粉的流動性較差有關(guān)。

（3）拉伸強(qiáng)度

滑石粉會影響塑料的拉伸強(qiáng)度。大量文獻(xiàn)數(shù)據(jù)表明，滑石粉含量和塑料的拉伸強(qiáng)度有關(guān)，如圖2所示。在圖2中可以看出，當(dāng)滑石粉的含量為0到15％時，隨著滑石粉的含量升高，塑料制品的拉伸強(qiáng)度越高。

但是當(dāng)滑石粉的含量為15％到70％時，塑料制品的拉伸強(qiáng)度隨滑石粉的含量越高反而降低。當(dāng)滑石粉的含量較小時，滑石粉起到增強(qiáng)的作用，提高了塑料的結(jié)晶度，因此拉伸強(qiáng)度會相應(yīng)增高。但是當(dāng)滑石粉的含量過大，使得塑料之間產(chǎn)生不連續(xù)性，塑料分子間的引力結(jié)合力降低，拉伸強(qiáng)度會相應(yīng)降低。

（4）沖擊強(qiáng)度

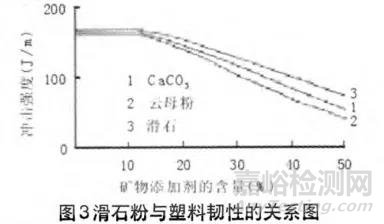

滑石粉會影響塑料的沖擊強(qiáng)度。圖5為滑石粉為塑料沖擊強(qiáng)度的關(guān)系圖，從圖中可以發(fā)現(xiàn)，當(dāng)滑石粉的含量為0到10％時，滑石粉含量的變化并不會影響塑料制品的沖擊強(qiáng)度。但是當(dāng)滑石粉的含量為10％到50％時，滑石粉的含量越多，塑料制品的沖擊強(qiáng)度越差。

（5） 形變溫度

滑石粉會改變塑料的形變溫度。塑料制品在一定溫度下會發(fā)生變形的情況，加入滑石粉之后，塑料制品的形變溫度會改變?；郾旧淼哪蜔嵝员容^好，因此將其加入到塑料制品中，可以提升塑料制品的耐熱性。從整體上看，滑石粉的耐熱性和塑料制品的形變溫度呈正相關(guān)的關(guān)系，滑石粉的含量越高，塑料制品的熱形變溫度也越高。

滑石粉在塑料中的應(yīng)用價值

一方面，將滑石粉應(yīng)用在塑料之中，可以大幅度降低成本。與塑料相比，滑石粉的價格比較低。隨著塑料價格的不斷上升，將滑石粉應(yīng)用在塑料之中，能有效降低生產(chǎn)成本。另一方面將滑石粉應(yīng)用在塑料之中，可以改善塑料的物性，擴(kuò)大塑料的應(yīng)用范圍。采用滑石粉改性的塑料在剛性、拉伸強(qiáng)度、熱變形變溫度等方面有了顯著的提升，可以滿足市場多樣化的需要。

參考文獻(xiàn)：

[1]韓維高，楊雙春，李東勝，李曉鷗，李思凡．改性滑石粉在塑料中的應(yīng)用研究進(jìn)展

[2]項素云，田春香，李慧玲，齊穎，賈岫莊．滑石粉在填充改性聚丙烯塑料中的應(yīng)用與展望

[3]李群．超細(xì)滑石粉在提升塑料扁絲制品檔次、性能中的作用
