本文以某雷達T/R組件為對象，開展基于熱仿真的可靠性建模分析與可靠性設計改進，案例來源于某領域真實產品，部分內容省略。

1、 影響因素分析

T/R組件在工作過程中受到各種溫度及溫度變化的影響，且溫度極值（最高值或最低值）以及溫度變化都會引起其輸出性能指標降低或失效。在外部溫度載荷一定的情況下，T/R組件采用翅片散熱方式強迫風冷，影響T/R組件溫度的隨機變量主要有散熱參數（材料、幾何尺寸、翅高、翅片間距、翅厚以及翅片個數等）、風速、材料參數（導熱系數、密度、比熱等）、熱交換系數、環境溫度以及器件尺寸參數和位置參數等。

2、 建立可靠性模型

在工程上T/R組件內部的發熱器件有著嚴格的規定，認為其溫度超過了一定的許用范圍就是失效，由于器件材料、尺寸、外界環境溫度、邊界條件等存在著隨機性，導致了溫度分布也存在著隨機性。因此，失效判據可表示為

Tmax >[T]

式中，[T]為器件的許用溫度，可根據工程上的要求來確定。Tmax為器件的最高工作溫度，可通過T/R組件的熱仿真分析得到，本項目采用Flotherm熱仿真軟件對T/R組件及其關鍵熱源器件進行熱仿真，獲取穩態下的溫度場。仿真的環境溫度設為55ºC，仿真風道內風速為5m/s，在Flotherm中建立的仿真模型如圖1。

圖1 S波段T/R組件熱仿真模型

熱仿真結果如圖2所示。

圖2 S波段T/R組件熱仿真溫度場

如果以初始的設計方案進行熱仿真，在環境溫度為55ºC時T/R組件溫度場分布如圖所示?？梢钥闯觯M管T/R組件溫度場的最高溫度趨于穩態時滿足要求，但熱源器件處仍處于高溫區域，導致整個T/R組件的熱性能下降，應進一步進行其可靠性分析。

以組件或者器件的許用溫度作為熱失效的判據。因此可建立可靠性模型

Z= [T] - Tmax

3、 工作溫度的試驗設計和響應面擬合

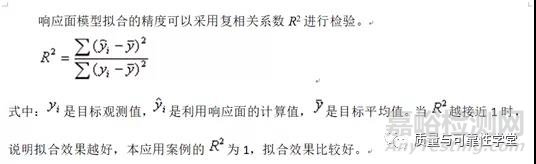

進行可靠度計算時直接調用熱仿真模型進行計算一方面計算量較大，另一方面由于數值計算誤差會影響可靠性分析的應用。因此，利用91質量網開發的可靠性仿真專業軟件 MEREL，選用拉丁超立方設計方法多次調用熱仿真模型計算，然后擬合溫度與隨機參數的響應面模型，基于該響應面模型計算可靠度。其中拉丁超立方設計的試驗次數選擇400次，響應面模型選擇包含交叉項的2階多項式，如圖3所示。

 圖3  T/R組件擬合的三維響應面模型

4、 可靠性分析計算

基于擬合的響應面模型和功能函數，利用MEREL專業軟件提供的一次可靠度法進行可靠度計算，可靠性分析結果如下：

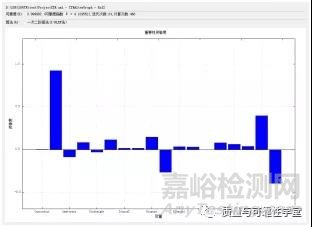

穩態可靠度=0.935257，可靠性靈敏度如圖4所示?？梢钥闯觯绊懽罡邷囟鹊闹饕獏?shù)為外部環境溫度、熱源器件材料熱導率、熱交換系數、熱源器件的位置布局等，這與試驗設計相關性分析的結果是一致的。還可以看出，降低外部環境溫度、提高材料的熱導率以及提高熱交換系數等可以提高T/R組件關鍵熱源器件的可靠度。其它輸入變量對其可靠性的影響相對較小。

圖4  T/R組件可靠度靈敏度

從熱仿真的溫度場可以看出，穩態情況下出現最高溫度為76.5ºC，正常的工作環境溫度（55ºC）情況下還是經常出現關鍵熱源器件（許用溫度為75ºC）由于過熱而燒毀的情況。

5、設計改進措施

結合上述的可靠度靈敏度分析結果，基于其隨機影響因素的重要性以及可以比較容易改善其散熱效果的角度，對S波段T/R組件散熱方式進行調整，以改善其散熱效果，將翅片式散熱器改為熱管式散熱器（如圖5所示），使關鍵熱源器件的熱導率由原來的385增加到1000，即通過改變其熱導性來改善散熱效果，進而提高其可靠性，改進后的T/R組件布局圖略。

 圖5  熱管式散熱器外形圖

改進T/R組件的最高溫度值由改進前的77.54ºC降為73.37ºC，降在了關鍵熱源器件許用溫度范圍之內。改進后的可靠度靈敏度如圖6所示：

 圖6  S波段T/R組件改進后的可靠度靈敏度

可以看出，可靠度有了顯著提高，由原來的0.935257提高到0.999982，且在實際的使用過程中，改進后的T/R組件沒有再出現被燒毀的情況。

同時，熱管在風冷散熱器上的應用，由于熱管的熱超導性和均溫性，其在電子散熱上的應用已經非常普遍，選擇適合S波段T/R組件的散熱熱管產品應需要合理規劃、熱仿真以及可靠性仿真，才能解決實際問題。
