鋅及其合金因其適宜的降解速率成為生物可吸收心血管支架的候選材料。本工作研究了Zn-Mg和Zn-Cu合金的力學性能、生物降解性和生物相容性，以確定合適的合金成分以獲得最佳的支架性能。Zn-1Mg在Hanks溶液中表現出較高的屈服強度(YS)和極限抗拉強度(UTS)以及較好的降解穩定性。Zn-Cu合金對金黃色葡萄球菌的抑菌效果受擴散機制和接觸機制的控制。



01、研究?jī)?nèi)容簡介



冠狀動脈疾病(CAD)是最常見的心臟疾病，該疾病威脅人類健康、生活質量和壽命，其特征是由于血栓的形成而導致動脈堵塞。通過支架植入的經皮冠狀動脈介入治療（PCI）已成為治療動脈粥樣硬化最流行的方法，全球每年植入約300萬個支架。心血管支架植入的目的是為動脈提供支撐，以避免血管在重塑過程中產生回縮。雖然支架的使用代表了心血管疾病治療的革命性進步，但支架內再狹窄(ISR)和晚期支架內血栓形成(LST)仍然是冠狀動脈介入治療的主要限制因素。裸金屬支架(BMS)在動脈內的植入會破壞健康的內皮細胞，導致平滑肌細胞(SMCs)不受控制的增殖，致使15-30%的PCI患者出現ISR。自從藥物洗脫支架(DES)進入臨床應用以來，ISR的發生率已降至<5%。然而，由于內皮細胞(ECs)遷移和增殖的延遲以及普通金屬暴露在血流中的時間延長，導致LST的風險增加。因此，新一代生物可吸收支架(BRS)應運而生，它可以幫助動脈愈合并且沒有植入殘留物，從而克服副作用。



2011年，Zn被認為是一種潛在的生物可吸收金屬，并具有介于Fe和Mg之間的良好的生物相容性和適當?shù)纳锝到饴省Ｈ欢?，Zn及其合金作為生物可吸收金屬的開發和表征必須進行嚴格的研究，以確定和控制它們的生物相容性、降解速率和最佳力學性能。因此，需要透徹地了解不同合金相在納米尺度上的力學性能，以及生物體液的氧化副產物和種類。與純鋅相比，Zn-Cu合金的延展性顯著下降，而Zn-Cu合金的延伸率超過30%，這成功地滿足了心血管支架應用的標準。此外，Cu因其抗菌特性而廣為人知，據報道它能刺激內皮細胞的遷移和血管生成。目前還沒有關于Zn-Mg和Zn-Cu合金不同相在納米尺度范圍內的力學行為的研究。



本工作旨在更好地研究包晶相和共晶相在Zn基體中的添加及其對Zn-Mg和Zn-Cu合金腐蝕性能和納米級力學性能的影響。為此，利用動電位極化(PDP)和電化學阻抗譜(EIS)對Zn基合金在Hanks溶液中的納米壓痕進行了表征和腐蝕評價。通過分析釋放出的Zn2+、Mg2+和Cu2+陽離子，評價了浸泡試驗中合金的離子釋放性能。最后，評價了Zn基合金與人主動脈內皮細胞(HAoECs)的體外生物學反應、瓊脂擴散法檢測的細菌活性以及金黃色葡萄球菌和銅綠假單胞菌的粘附性。



圖1顯示了橫截面（左）和縱截面（右）中樣品微觀結構的SEM圖像、檢測到的相及其體積分?jǐn)?shù)?？v向截面的微觀結構證實了鋅基合金冷軋制造過程中的晶粒擇優取向（圖1d、f、h、j）。純Zn微觀結構由不均勻的鋅晶粒組成，橫截面尺寸從200μm到1mm不等，并伴有部分再結晶。另一方面，Zn-Mg合金的顯微組織由Zn基體和沿α-Zn晶界形成的Zn+Mg2Zn11共晶混合物組成（圖1c-f）。Zn-Cu合金呈現出Zn和枝晶ε-CuZn5相的雙相組織（圖1g-j）。



圖1. 擠壓Zn (a, b)，冷軋 Zn-0.5Mg (c, d)，Zn-1Mg (e, f)，Zn-3Cu (g, h)，Zn-5Cu (i, j)的橫截面 (左) 和縱截面 (右) 的顯微結構。



拉伸力學性能和維氏硬度結果如圖2所示，參數包括極限抗拉強度(UTS)、屈服強度(YS)、斷裂伸長率(E%)和維氏硬度(HV)。純Zn具有較低的YS(30±6MPa)、UTS(97±7MPa)和延伸率(8±2%)。添加Mg作為合金元素增強了純Zn的力學性能。事實上，在所有材料中，Zn-1Mg 的屈服強度和極限抗拉強度最高。另一方面，與Zn和Zn-Mg合金相比，Zn-Cu 合金顯示出更大的斷裂率。拉伸試驗后的斷口形貌如圖2b所示。純鋅的斷口呈完全的穿晶形貌，斷裂延伸率較低，為脆性斷裂，沒有塑性變形。Zn-0.5Mg合金表現出韌窩斷裂特征，與純Zn相比，斷裂伸長率提高了28±6%。Zn-1Mg合金塑性韌窩數目減少，解理面的優勢證實了合金的宏觀脆性和較低的斷裂伸長率(11±1%)。Zn-Cu合金斷口表現出韌性斷裂行為，斷裂伸長率較大，約為117%。脊線的大小表明，與Zn相比，Zn-Cu合金的顯微組織更加細化，晶粒尺寸也比Zn-Mg合金更大。



圖2.純Zn、Zn-Mg和Zn-Cu合金的拉伸試驗：(a)拉伸和顯微硬度試驗后得到的力學參數。(b)拉伸斷口的SEM形貌。



純鋅和鋅合金最具代表性的極化曲線如圖3所示。所有材料的陰極區相似，但陽極區域隨合金成分的不同而有所不同。Zn-3Cu和Zn-5Cu的鈍化區不像Zn、Zn-0.5Mg和Zn-1Mg的鈍化區那樣明顯。Zn-5Cu的鈍化區比其他材料的要小得多，在−1.0V左右，鈍化層明顯擊穿。在Ecorr以上，Zn-3Cu和Zn-5Cu的電流密度不斷增加，表明在這些合金上形成的鈍化層的保護作用不如在Zn和Zn-Mg合金上形成的鈍化層。此外，Zn-Mg合金表現出比Zn-Cu合金和純Zn更高的陽極電流密度(參見表1中的icorr)。從動電位曲線計算出的所有樣品的CR約為0.03 mm/年(參見表1中PDP測試的CR)。

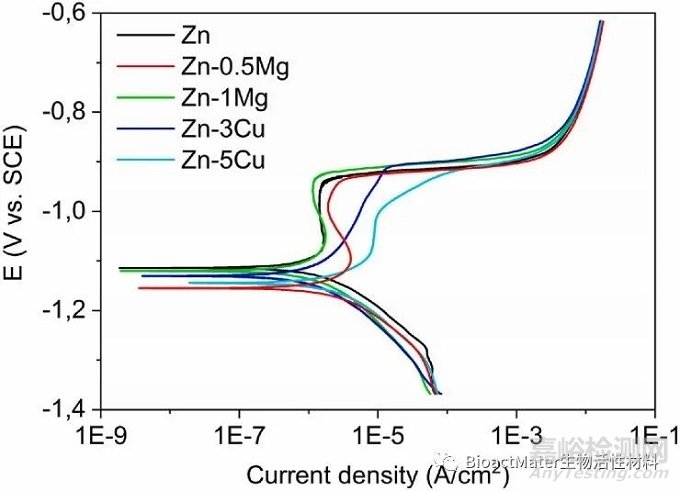

圖3.在37±1°C下，Zn、Zn-0.5Mg、Zn-1Mg、Zn-3Cu和Zn-5Cu在Hanks溶液中的動電位極化曲線。

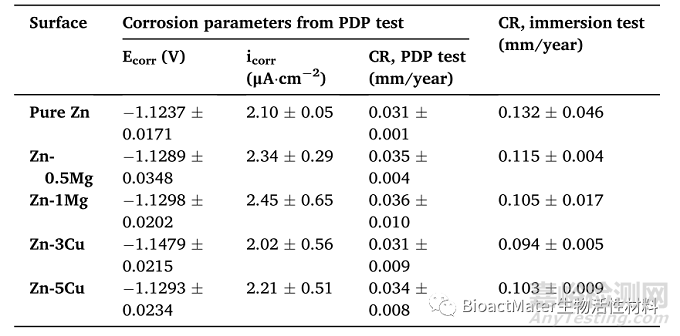

表1.從動電位極化測試中獲得的腐蝕參數(Ecorr、icorr 和 CR)，并通過在37±1°C和pH7.4的Hanks溶液中浸泡10天后的重量損失來計算腐蝕速率。



腐蝕樣品去除腐蝕產物前后的SEM圖像如圖4所示。腐蝕表面的SEM圖像顯示純Zn（圖4a）和Zn-5Cu（圖4i）具有類似的圓形特征。Zn-0.5Mg合金將這些圓形晶體與典型羥基磷灰石形貌結合在一起（圖4c），Zn-1Mg合金形成了均勻的腐蝕層（圖4e）。Zn-3Cu合金的腐蝕產物聚集在特定區域，表現出局部腐蝕（圖4g）。去除腐蝕產物后，顯示出均勻的純鋅腐蝕表面（圖4b）。另一方面，鋅基體和合金的第二相之間的微電偶活性證實了電偶腐蝕機制。Zn-Mg合金腐蝕表面的SEM圖像（圖4d，f）表明Zn-Mg2Zn11共晶在所有表面上的降解速度比Zn基體更快。相反，Zn-Cu合金顯示出幾乎無鈍化的區域和其他具有局部腐蝕的區域，其中Zn基體的降解優于ε-CuZn5相（圖4h，j）。

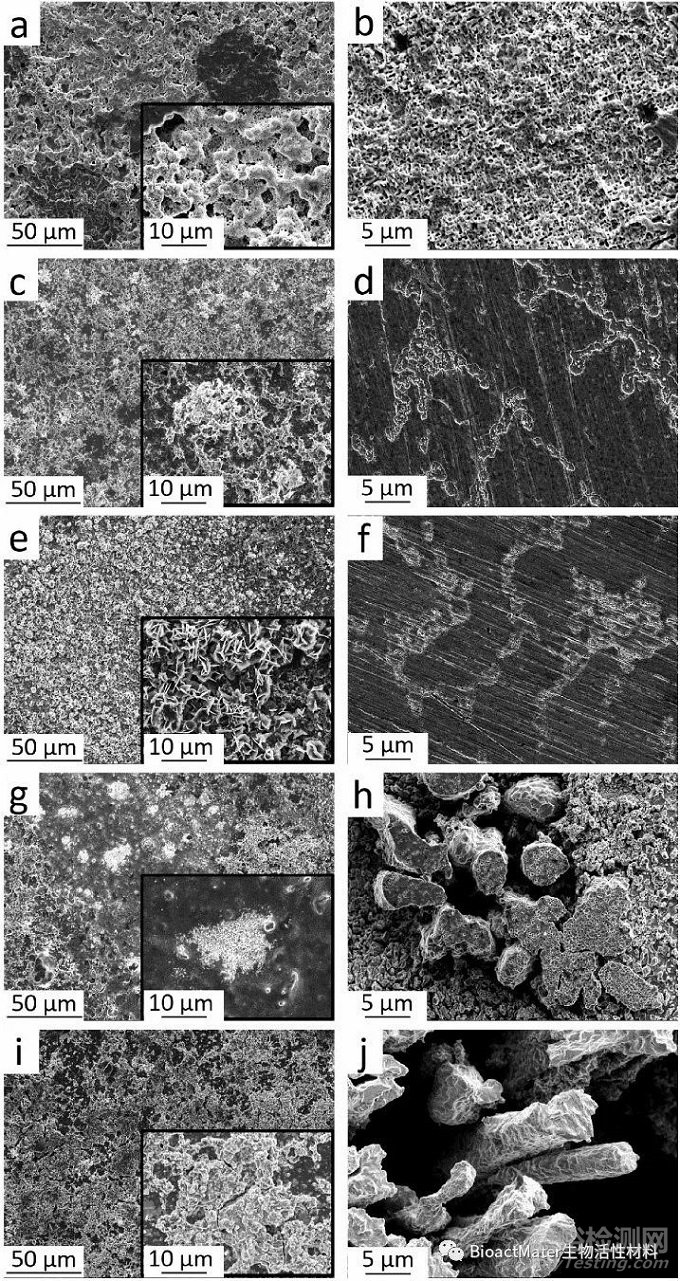

圖4.腐蝕樣品在37°C的Hanks溶液中浸泡10天后的掃描電鏡圖像，去除腐蝕產物之前(左)和之后(右)：Zn(a, b)，Zn-0.5Mg(c, d)，Zn-1Mg(e, f)，Zn-3Cu(g, h)和Zn-5Cu(i, j)。



圖5顯示了在研究樣本上培養2小時后粘附的金黃色葡萄球菌和銅綠假單胞菌的形態的掃描電鏡圖像。金黃色葡萄球菌與樣品接觸2h后未見形態改變。然而，與純Zn相比，附著在Zn-Mg合金上的細菌數量增加了(圖5a，c，e)。另一方面，金黃色葡萄球菌在Zn-Cu合金(圖5g，i)上的粘附率要低得多，尤其是Zn-5Cu合金對金黃色葡萄球菌表現出較好的抗粘附性。此外，還觀察到了Zn-5Cu表面降解的局部跡象(圖5i)。對銅綠假單胞菌的粘附研究表明，培養后細胞形態保持完好。與純Zn相比，附著在Zn-Cu合金表面的細菌數量較少(圖5h，j)。此外，還觀察了Zn和Zn-Mg合金與銅綠假單胞菌孵育后的表面形態變化。掃描電鏡圖像顯示，與光滑部分相比，銅綠假單胞菌在鋅和鋅鎂合金降解區域的粘附率更高(圖5b，d，f)。未降解的Zn-5Cu表面未發現粘附細菌(圖5j)。

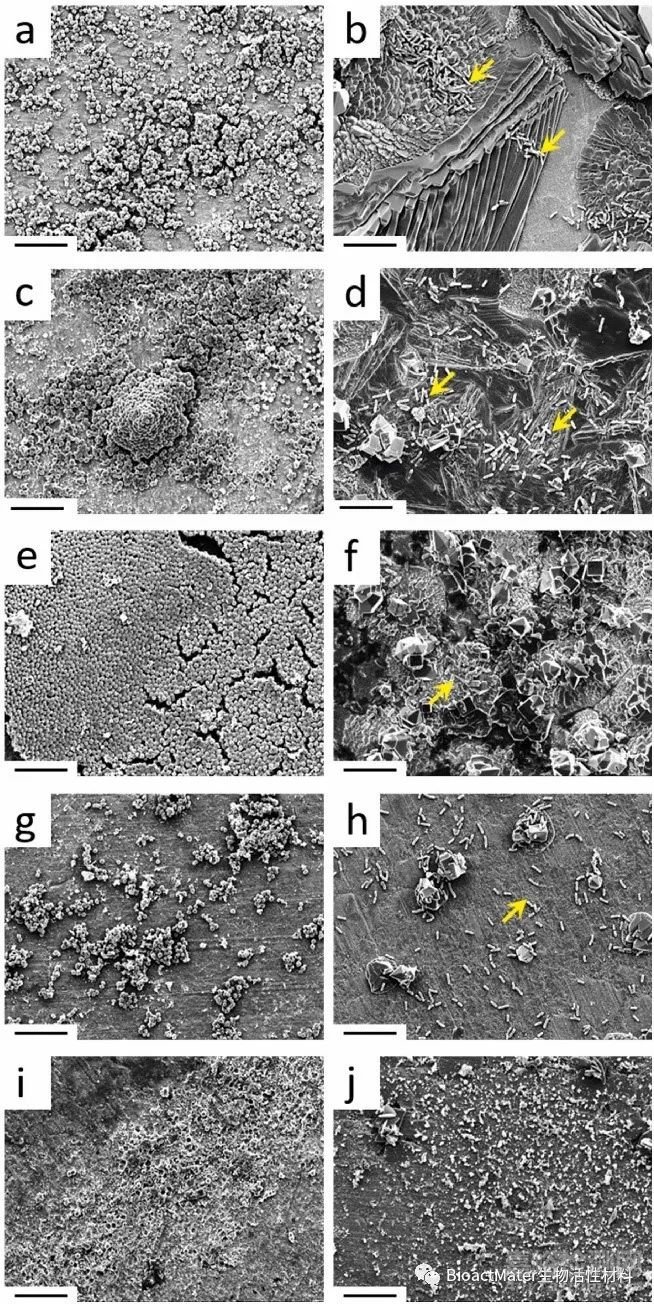

圖5. 金黃色葡萄球菌(左)和銅綠假單胞菌(右)在純Zn(a, b)，Zn-0.5Mg(c, d)，Zn-1Mg(e, f)，Zn-3Cu(g, h)和Zn-5Cu(i, j)上培養2小時后細菌形態的掃描電鏡圖像。比例尺：20μm，黃色箭頭表示銅綠假單胞菌。



圖6顯示了HAoEC與金屬提取物間接接觸的細胞毒性測定結果，金屬提取物是在生長培養基中孵育合金樣品3天得到的?；钚越Y(jié)果表明，鋅及其合金對HAoEC具有細胞毒性。根據ISO 10993-5，細胞活力降低超過30%被認為具有細胞毒性。由于我們將活性作為陽性對照組的比率來衡量，低于70%的值表示細胞毒性。在未稀釋和稀釋50%的提取物中培養的細胞就是這種情況。對于1：10v/v以下的稀釋液，沒有明顯的細胞毒作用，尤其是Zn-Mg合金。在含銅合金中，Zn-5Cu具有細胞毒性。

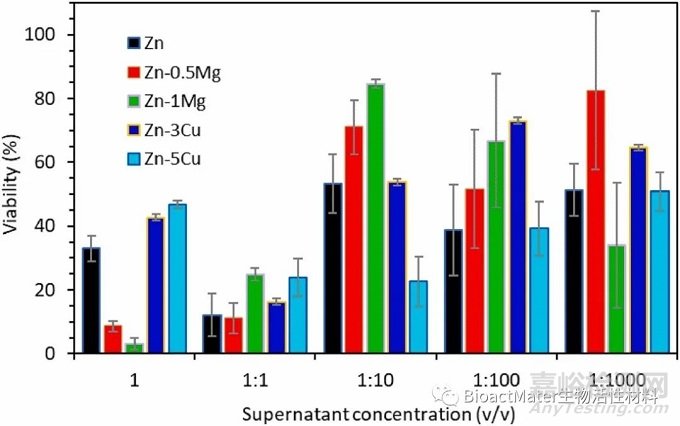

圖6.將合金在生長培養基中浸泡3天得到的上清液培養細胞24小時后的間接HAoEC活性。將濃度降低的上清液等分加入貼壁細胞。



為了進一步研究合金的細胞毒性效應，在實驗的第1、3、7天用掃描電鏡觀察細胞的形態，在第7天用共聚焦顯微鏡觀察細胞的分布。圖7描繪了不同材料上HAoEC形態的圖像。在整個浸泡過程中，細胞在Zn(圖7a-c)和Zn-0.5Mg(圖7e-g)上表現出擴散的形態。這種形態表明細胞與表面的粘附良好；然而，從Zn（圖7d）和Zn-0.5Mg（圖7h）的活/死共焦圖像中觀察到的細胞數量較低。在Zn-1Mg和Zn-Cu合金(圖7i，m，q)中，HAoEC傾向于聚集成束。在健康細胞的情況下，這種束可能是局部細胞增殖的跡象。然而，目前的情況可能并非如此。錨定依賴性細胞在無法附著在下層表面時會相互附著以生存。Zn-1Mg(圖7j和k)和Zn-Cu(圖7n-o，r-s)合金分別在第3天和第7天觀察到局部腐蝕產物的形成，而所有材料在第1天觀察到相當平滑的腐蝕層。

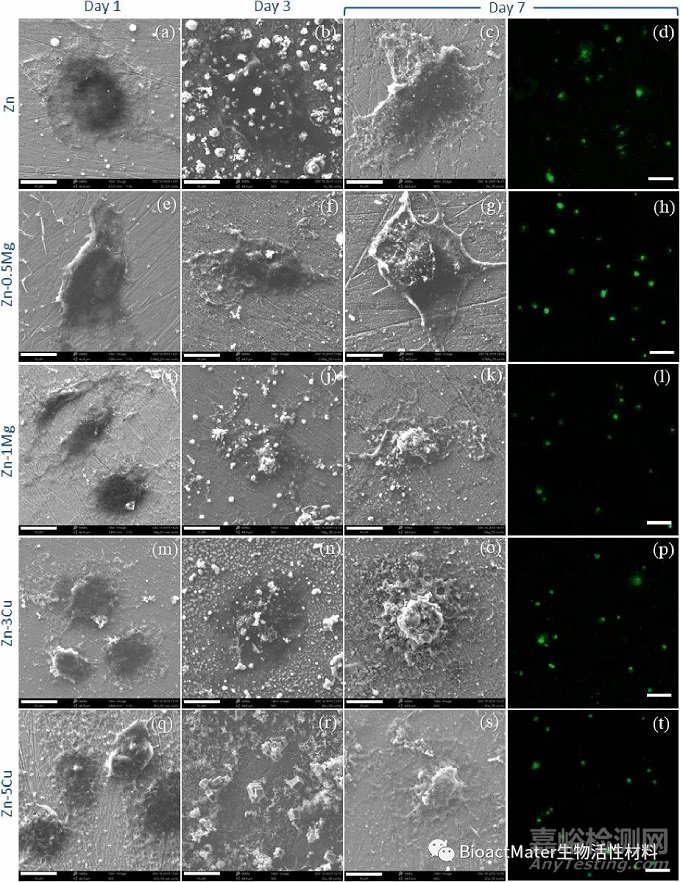

圖7.在Zn(a)-(d)、Zn-0.5Mg(e)-(h)、Zn-1Mg(i)-(l)、Zn-3Cu(m)-(p)和Zn-5Cu(q)-(t)上培養1天(左欄)、3天(第二欄)和7天(第三欄)后HAoEC的形態和分布的SEM(10μm標尺)和共聚焦(100μm標尺)圖像。



本研究對Zn、Zn-0.5Mg、Zn-1Mg、Zn-3Cu和Zn-5Cu合金的力學性能、腐蝕性能和生物相容性進行了全面的研究，為選擇合適的支架材料奠定了基礎。拉伸力學測試和維氏硬度分析證實，Mg或Cu合金化顯著提高了Zn的YS和UTS。斷口圖像與拉伸試驗結果一致，顯示了被測材料之間晶粒尺寸的差異。動電位測試結果表明，Zn-Mg合金的腐蝕層比Zn-Cu合金表面形成的腐蝕層具有更強的保護作用。細胞毒性實驗表明鋅及其合金對HAoECs具有細胞毒性。擴散和粘附試驗表明，金黃色葡萄球菌對Zn-Mg合金具有更強的韌性，與Zn-Cu合金上的這種菌株不同。體外實驗證明了Zn-Mg和Zn-Cu合金功能化的必要性。在受試材料中，Zn-1Mg對心血管支架的力學性能和降解性能表現出最好的水平。



02、論文第一/通訊作者簡介



第一作者：Claudia García-Mintegui



Biomaterials, Biomechanics and Tissue Engineering Group, Department of Materials Science and Engineering, Technical University of Catalonia (UPC), Barcelona East School of Engineering (EEBE), 08019, Barcelona, Spain



Resource Recovery and Environmental Management Group, UPC, EEBE, 08019, Barcelona, Spain



Barcelona Research Center in Multiscale Science and Engineering, UPC, EEBE, 08019, Barcelona, Spain



通訊作者：Marta Pegueroles



Biomaterials, Biomechanics and Tissue Engineering Group, Department of Materials Science and Engineering, Technical University of Catalonia (UPC), Barcelona East School of Engineering (EEBE), 08019, Barcelona, Spain



Barcelona Research Center in Multiscale Science and Engineering, UPC, EEBE, 08019, Barcelona, Spain



03、資助信息



這項研究獲得了西班牙政府MINECO/FEDER(RTI2018-098075-B-C21)和加泰羅尼亞政府行政管理局和研究資助機構(2017SGR-1165)的財政支持。感謝COFUND計劃(GA 712754)和SEV- 2014-0425(2015-2019)的資金支持。



04、原文信息



C. García-Mintegui, L.C. Córdoba, J. Buxadera-Palomero, A. Marquina, E. Jiménez-Piqué, M.P. Ginebra, J.L. Cortina, M. Pegueroles∗,



Zn-Mg and Zn-Cu alloys for stenting applications: From nanoscale mechanical characterization to in vitro degradation and biocompatibility,



Bioactive Materials 6(12) (2021) 4430-4446.



doi: 10.1016/j.bioactmat.2021.04.015
