塑料封裝失效機理



封裝分層并長期暴露于潮濕環境



      器件受熱，封裝內水汽膨脹；



      機械應力引起芯片形變和壓焊點脫落；



      漏電流變化或開路。

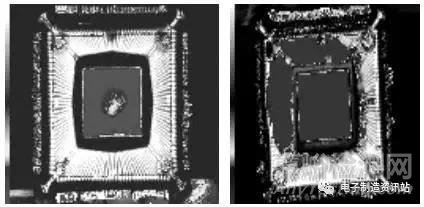

例：爆米花效應引起塑封器件內引線開路





例：包封料－鍵合點分層引起塑封器件內引線開路



糾正措施



      裝配前塑封器件不能長時暴露于潮濕空氣；



      塑封器件長時暴露于潮濕空氣，裝配前要烘干；



      控制封裝工藝，避免塑封器件分層；



      控制電路板焊接工藝，防止塑封器件長時間過熱。

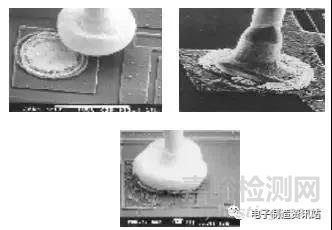

引線鍵合失效的機理



      半導體器件的鋁電極與管腳用內引線連接，內引線可分為金線和鋁線兩種。金－鋁鍵合失效主要表現是：金內引線與芯片上的鋁層壓焊點發生固相反應，形成稱為紫斑的AuAl2化合物層，導致接觸不良或引線脫落。



      由于金—鋁原子互擴散的擴散系數不同，在金－鋁界面還會形成科肯德爾（Kirkendal）空洞，會引起壓焊點開路。



      引線鍵合失效的其它原因是鍵合工藝不良。



引線鍵合失效的外部原因和分析方法



      失效外因：高溫試驗、振動試驗、過電應力、受潮、工藝不良。



      失效內因：壓焊點金－鋁發生化學反應和擴散。

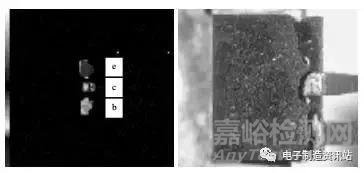

      失效分析方法：X射線透視、掃描聲學顯微鏡、打開封裝、顯微觀察、X射線能譜分析。



      質檢方法：引線拉力測試。





引線鍵合失效





過電燒毀內引線



糾正措施：



      金－鋁鍵合的器件應避免在過高溫度下使用和試驗。為避免金－鋁鍵合失效，可改用鋁硅－鋁鍵合和無線鍵合。



水汽離子沾污的失效分析方法



芯片表面水汽和離子沾污



      芯片表面水汽和離子沾污的失效分析方法：烘烤或開封清洗。



      試驗結果分析：反向特性可完全恢復為離子沾污和受潮反向特性不可完全恢復為過電或靜電。



介質層內部離子沾污



      高溫儲存、高溫反偏





介質失效



EOS損傷的種類和機理



      過流(引起過熱）



      內引線熔斷

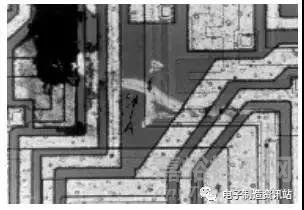

      金屬化互連線熔斷



      Pn結漏電



      Pn結穿釘

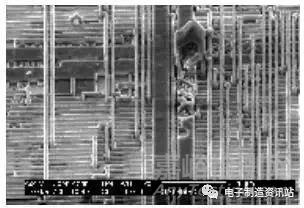

      金屬熱電遷移過壓

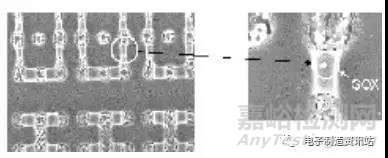

      氧化層針孔



      熱電子注入





FPGA電源內引線燒斷





微處理器電源金屬互連線燒斷





三端穩壓器過電燒毀，金屬熱電遷移





硅整流器RB-156過電燒毀

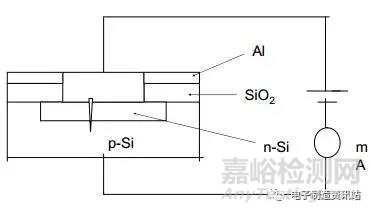

Al-Si互溶
