《機電產品可靠性方法應用指南》發布

嘉峪檢測網 2021-11-07 21:49

本指南是國內某領域武器裝備可靠性專業團隊，在積累型號工程豐富數據和開發具有自主知識產權軟件的基礎上，深入開展可靠性技術應用，總結形成的技術應用指南。

以下正文：

在支撐武器裝備研制過程中，為了確保可靠性工作真正影響到裝備管理、設計、制造等環節，技術團隊在國內外機電產品可靠性方法、故障機理模型及應用等方面調研分析的基礎上，結合方法的原理、特點，以及近30年工作經驗和典型應用，梳理歸納常用機電產品可靠性方法的選取原則、應用步驟及注意事項等，提出對應的機電產品可靠性方法選擇矩陣表，形成應用指南。

國內工程中常用的機電產品可靠性方法主要有FMEA、FTA、試驗設計（DOE）、田口方法、響應面擬合、可靠性分析、耐久性分析、系統可靠性分析、可靠性優化等。結合這些方法的原理特點和應用前提，梳理歸納選取原則、應用步驟及注意事項等，重點從方案設計、初樣階段、正樣階段、工藝設計階段四個階段形成選擇矩陣表。

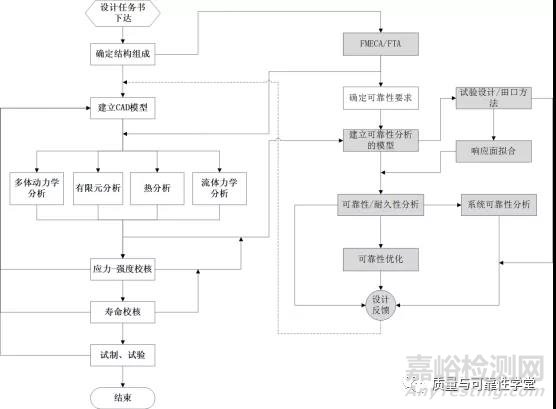

以故障機理為基礎的機電產品可靠性可靠性設計分析應用程序如圖1所示。圖中左側為常規機電產品可靠性方案設計或詳細設計的流程，右側為在常規設計流程的基礎上，補充了進行機電產品可靠性可靠性設計分析的環節。圖中的陰影環節為采用的典型機電產品可靠性方法。

《機電產品可靠性方法應用指南》發布

圖1 機電產品可靠性可靠性設計分析程序

（1）進行FMEA、FTA分析

分析確定機電產品可靠性的關鍵故障模式，具體方法可參考《GJB/Z 1391 故障模式、影響及危害性分析指南》、GJB/Z 768A-1998《故障樹分析指南》。

（2）確定可靠性要求

根據產品的組成、FMEA分析的結果、分配的可靠性指標，以及故障模式發生的后果，確定關鍵故障模式的可靠性要求，如可靠度、失效概率、可靠壽命等，該指標也可作為可靠性分析或可靠性優化的依據。

（3）建立可靠性分析的模型

分析每個關鍵故障模式的影響因素、故障機理、故障判據，建立可靠性分析的模型，這里的模型一般指功能函數，可采用應力-強度干涉的原理建立。

（4）試驗設計/田口方法

采用一定的試驗設計方法，如全因子設計、隨機設計、田口方法等方法，按照一定的樣本方案多次進行計算或試驗，獲得系統性能或應力在設計空間內的分布情況，并可定量分析系統的可行解、不可行解。

（5）響應面擬合

可采用試驗設計結果擬合應力的響應面模型，后續替代有限元分析等仿真模型進行可靠性/耐久性分析，提高可靠性耐久性分析的效率。

（6）可靠性/耐久性分析

針對關鍵故障模式，利用一次可靠度法、二次可靠度法、蒙特卡羅仿真、重要抽樣等可靠度算法計算故障概率或可靠度，通過可靠性靈敏度分析可確定關鍵的設計參數。

對于疲勞、磨損、腐蝕、蠕變等耗損故障模式，還可以建立耐久性模型，調用可靠性分析方法進行可靠壽命分析。

（7）系統可靠性分析

如果產品具有多種故障模式，可以建立系統可靠性模型，考慮故障模式的相關性，利用一次多維正態法、條件邊緣乘積法等算法計算系統可靠度，分析計算系統可靠性，通過系統可靠性靈敏度分析可進一步確定影響系統可靠性的關鍵故障模式和設計參數。

（8）可靠性優化

如果可靠性分析結果不滿足設計要求，可以考慮可靠性要求建立優化模型，并選擇可靠性優化策略和優化算法確定優化的參數設計方案。

上述各環節的結果都可以反饋給設計，用于設計方案的改進。而常規設計中建立的CAD模型、有限元仿真模型以及應力-強度校核、壽命校核的結果都可以直接傳遞給可靠性分析與優化設計環節。

各方法的適用階段和選用原則詳見表1。

表1 機電產品可靠性方法及其選擇

方法	目的	選用原則	方案階段	初樣階段	正樣階段	工藝設計階段
FMEA	為暴露設計中的薄弱環節，發現影響系統可靠性的關鍵因素，分析和確定各系統關鍵件和重要件，提出可能采取的預防改進措施，從而促進產品設計、制造、試驗方法的改進與提高。	定性分析產品潛在的故障模式	√	√	√	√
FTA	運用演繹法逐級分析，尋找導致某種故障事件（頂事件）的各種可能原因，直到最根本的原因，并通過邏輯關系的分析確定潛在的設計缺陷，以便采取改進措施	針對關鍵故障模式分析根本原因	Δ	√	√	√
試驗設計	主要對試驗和仿真進行合理安排，通過盡可能少的樣本次數分析產品性能和設計參數間的敏感度關系，確定關鍵設計參數，優化參數組合，分析參數波動對期望特性的影響	當應力采用CAD、CAE計算時，或分析參數對期望特性的影響	Δ	√	√	√
田口方法	用正交表安排試驗方案，以信噪聲比作為衡量產品質量穩健性的指標，確定系統設計參數的最佳水平組合，增強產品的抗干擾能力，使產品的質量波動性小，穩定性好	考慮內外干擾進行設計	×	√	√	√
響應面擬合	建立產品性能、應力等與設計參數的近似數學模型，簡化復雜的計算過程，快速預測產品性能，提高可靠性分析、優化設計的計算效率	當應力采用CAD、CAE計算時，或建立參數與期望特性的近似模型	Δ	√	√	√
可靠性分析	采用基于應力-強度干涉理論，綜合考慮載荷、材料性能、邊界條件等隨機因素的影響，建立產品關鍵故障模式的功能函數，分析影響可靠性的關鍵設計參數，為改進設計提供依據	針對關鍵故障模式進行可靠性定量化設計分析	×	√	√	Δ
耐久性分析	以載荷統計分析處理為基礎，考慮材料參數、結構尺寸等影響因素的分散性，利用應力壽命法、應變壽命法，建立耐久性模型預計平均壽命和可靠壽命，為產品耐久性設計改進提供依據	針對關鍵耗損機理進行壽命定量化分析	×	√	√	×
系統可靠性分析	計算多個失效模式的系統失效概率，量化分析失效模式或設計參數的重要性。	多個失效模式可靠性評價	×	√	√	Δ
可靠性優化	以性能或可靠性等參數為目標或約束，建立優化設計模型，對產品方案進行優化迭代，確定最佳設計方案	參數設計方案不滿足可靠性要求時	×	Ο	√	√
	符號說明 √┄┄┄┄適用 Δ┄┄┄┄可選用 Ο┄┄┄┄僅設計更改時適用 ×┄┄┄┄不適用

針對每種典型機電產品可靠性方法，給出了相應的實施步驟，選用原則和注意事項，具體詳見《機電產品可靠性方法應用指南》。
