中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

1.引言

隨著能源技術(shù)的創(chuàng)新和電子產(chǎn)品的快速發(fā)展，鋰離子電池（LIBs）在便攜式電子設(shè)備、新能源汽車和軍工裝備等領(lǐng)域顯示出廣闊的應(yīng)用前景[1-4]。近年來，電動(dòng)汽車市場(chǎng)在全球蓬勃發(fā)展，豐田、寶馬、特斯拉等各大車企也紛紛推出混合動(dòng)力和純電動(dòng)汽車。與傳統(tǒng)燃油車相比，續(xù)航能力差的問題始終困擾著新能源汽車，這主要是受電池能量密度的影響[5]。很多研究都集中在電池的關(guān)鍵材料上。例如，人們開發(fā)了高壓鈷酸鋰、高鎳正極材料、硅負(fù)極、鋰金屬負(fù)極等，以提高電池的能量密度[6]。然而，當(dāng)電池單位體積能量密度越來越大，如果沒有成熟的電池安全結(jié)構(gòu)設(shè)計(jì)，就會(huì)容易引發(fā)安全事[7]。

Koch Sascha 的熱失控研究結(jié)果[8]表明，電池能量密度每增加 1 kWh/kg，熱失控觸發(fā)溫度將降低0.42℃。這意味著高能量密度電池比普通電池更容易發(fā)生熱失控。為了解決鋰離子電池?zé)崾Э匾鸬娜紵?、爆炸等熱安全問題，人們對(duì)鋰離子電池的熱穩(wěn)定性能進(jìn)行了大量的研究。因此，通過分析和測(cè)試了解鋰離子電池的熱穩(wěn)定性能具有重要意義[9,10]。

2.鋰離子電池?zé)崾Э?/span>

鋰離子電池的熱失控是由于電池發(fā)熱和散熱之間的失控問題引起的。發(fā)熱主要由電池組成材料在高溫下的分解和相互反應(yīng)導(dǎo)致的。熱失控的過程主要包括四種主要的副反應(yīng)：（1）固體電解質(zhì)間相（SEI）分解；（2）陽極活性物質(zhì)與電解液的反應(yīng)；（3）電解液分解；（4）陰極活性物質(zhì)與電解液的反應(yīng)。

2.1 SEI 分解

當(dāng)電池的熱失控開始時(shí)，陽極材料表面的SEI首先分解。這個(gè)過程伴隨著溫度的輕微升高，被認(rèn)為是熱失控的起始階段。Dahn等人[11]通過量熱計(jì)發(fā)現(xiàn)SEI分解的放熱峰在90℃左右。而張志勇等人[12]通過測(cè)量的SEI分解的峰值在100℃左右，進(jìn)一步用DSC[13]測(cè)量的對(duì)應(yīng)峰值在130℃左右。前期研究發(fā)現(xiàn)，SEI分解的溫度通常在80℃-120℃的范圍內(nèi)。在這個(gè)過程中會(huì)產(chǎn)生氧氣和可燃?xì)怏w，如果熱量進(jìn)一步上升，可能會(huì)發(fā)生燃燒。以SEI的主要組成成分(CH2OCO2Li)2為例，分解過程如下：

2.2陽極活性物質(zhì)與電解液的反應(yīng)

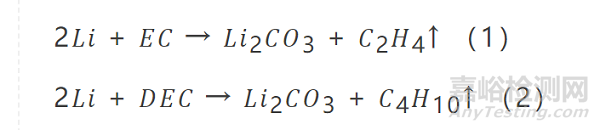

當(dāng)溫度升高到120℃以上時(shí)，陽極的活性材料在SEI完全分解后失去了表面電介質(zhì)層的保護(hù)，并與電解質(zhì)溶劑發(fā)生反應(yīng)。目前，商業(yè)鋰離子電池主要采用有機(jī)溶劑EC、DEC等作為電解液?；瘜W(xué)反應(yīng)方程如下[13,14]：

2.3 電解液分解

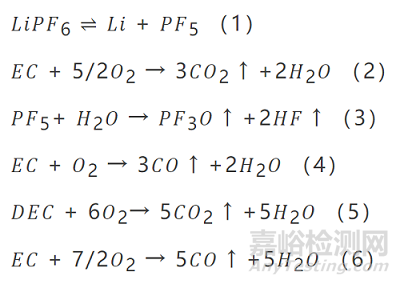

鋰離子電池電解液一般由LiPF6或其他電解質(zhì)鋰鹽與DMC、DEC、EC有機(jī)溶劑混合組成。Kawamura等人測(cè)量了DEC和DMC在高溫[15]下的分解溫度。結(jié)果表明，這兩種溶劑的分解反應(yīng)溫度在250℃左右。以下是當(dāng)前主流商業(yè)電解質(zhì)(LiPF6+EC+DEC)的分解反應(yīng)方程：

2.4陰極活性物質(zhì)與電解液的反應(yīng)

當(dāng)溫度超過180°C時(shí)，電池隔膜已熔化，陰極活性材料發(fā)生熱分解反應(yīng)并與電解液發(fā)生反應(yīng)，釋放大量熱量。在此階段，電池溫度在短時(shí)間內(nèi)迅速上升，并伴隨著燃燒、爆炸等現(xiàn)象。熱失控過程如圖1所示。從SEI的分解到陽極和電解液之間的反應(yīng)在一個(gè)很大的溫度范圍內(nèi)是連續(xù)發(fā)生的，直到反應(yīng)物被完全消耗。

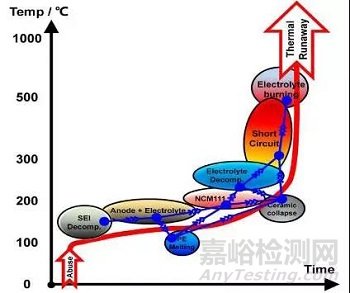

圖1  電池?zé)崾Э厥疽鈭D[16]

Abraham等人[16]研究了NCA/石墨系統(tǒng)鋰離子電池的熱失控。當(dāng)溫度達(dá)到85℃時(shí)，SEI開始分解。當(dāng)溫度上升到110℃時(shí)，陽極和電解液連續(xù)反應(yīng)不斷形成新的SEI，同時(shí)SEI又不斷發(fā)生分解。在這一階段釋放的熱量會(huì)使隔膜卷曲、收縮進(jìn)而分解。隔膜的分解會(huì)進(jìn)一步導(dǎo)致電池短路，釋放大量的熱量，從而引發(fā)隨后的一系列熱失控反應(yīng)。

3.熱失控仿真研究

仿真技術(shù)是一種有效的熱失控分析方法。它可以作為一種輔助的分析方法，通過仿真可以突破實(shí)驗(yàn)研究的局限性，為提高電池的安全性奠定了理論基礎(chǔ)。根據(jù)仿真模型建模的目的和意義可以將仿真研究分為三類。

3.1 電池結(jié)構(gòu)模型仿真

Onda等人[17]發(fā)現(xiàn)，低速率放電時(shí)電池中心與表面的溫差較小，高速率放電時(shí)的溫差較大。隨著放電電流的增加，溫度分布的差異增大，而且實(shí)驗(yàn)測(cè)量中，隨著放電電流的增加，其溫度升高的速度也越快。張志勇等人[18]通過對(duì)18650電池的研究，得出圓柱形電池的溫度分布不均勻。并揭示了圓柱形電池的內(nèi)芯繞組造成的散熱較差的弱點(diǎn)。本研究為圓柱形電池的熱管理提供了理論指導(dǎo)。Kim等人[19]通過二維熱模型分析了選項(xiàng)卡的位置對(duì)單個(gè)電池溫度分布的影響。結(jié)果表明，在高速率電流下，標(biāo)簽的位置對(duì)溫度有明顯的變化。

3.2 電池安全試驗(yàn)的模擬仿真

R.Spotnitz等人[14]建立了18650型鋰離子電池的一維熱濫用模型。他們將多種熱失控副反應(yīng)進(jìn)行結(jié)合分析，發(fā)展了內(nèi)部短路、過充、針灸實(shí)驗(yàn)等不同熱濫用行為下的產(chǎn)生理論。他們發(fā)現(xiàn)，氟化粘合劑產(chǎn)生的熱量對(duì)電池的熱失控沒有太大貢獻(xiàn)。Chiu等人[20]模擬了一個(gè)鋰離子電池的針刺模型，展示了針刺過程中電池內(nèi)的熱濫用方程，并得到了針刺過程中電池的溫度分布。Sara等人[21]建立了一個(gè)針對(duì)鋰離子電池老化的三維電化學(xué)-熱耦合模型。該模型基于簡(jiǎn)化的SEI生長模型：在烘箱熱濫用模擬中，老化電池中熱失控的溫度低于新電池。研究證實(shí)，SEI的增厚抑制了Li+的擴(kuò)散，延緩了陽極側(cè)反應(yīng)的溫度。

3.3電池關(guān)鍵材料的影響因素模擬仿真

陰極材料的熱穩(wěn)定性對(duì)電池的熱性能有很大的影響。Dougthy等人[22]比較了五種不同陰極材料的熱穩(wěn)定性，圖2顯示了ARC熱失控實(shí)驗(yàn)。在五種材料中，LiCoO2的熱穩(wěn)定性最差，其熱失控觸發(fā)溫度最低。在溫升速率為315℃/min的分解過程中，LiCoO2在約170℃即發(fā)生分解。

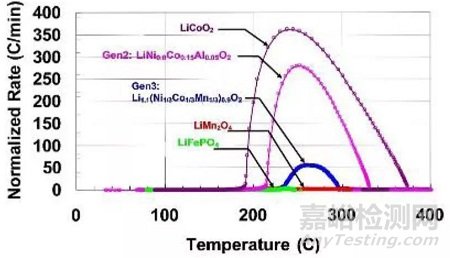

　圖2  不同陰極材料的熱失控反應(yīng)特性的比較[23]

Srinivasan等人[23]探討了陰極材料的粒徑對(duì)LiFePO4半電池功率密度的影響。結(jié)果表明，陰極材料的粒徑越小，在相同條件下，鋰離子電池的功率密度就越高。本研究為高功率電池的開發(fā)提供了材料設(shè)計(jì)思路。
