三維( three-dimensional，3D) 打印，又稱增材制造( addi- tive manufacturing，AM) ，是由打印機構按照預先設定的程序?qū)⒑牟膶訉佣逊e、粘結成型，打印出特定形狀結構的制造方式。3D 打印技術最初由 Sachs 等學者于 1992 年在麻省理工學院創立［1］，逐漸應用于航空航天、汽車、工業機器、消費品、電子、軍事、醫療及牙科等各行各業。隨著 3D 打印技術的不斷進步與發展，其應用也擴展到了醫藥行業［2］，用于藥品( 藥物產品、植入物、藥物遞送系統等) 制造。相比于傳統一刀切的給藥方法，3D 打印技術在個性化藥物產品的制造方面具有顯著優勢，更加符合精準醫療的概念模式。自美國食品藥品監督管理局( Food and Drug Administration，F(xiàn)DA) 批準首個 3D打印速釋制劑左乙拉西坦( SPＲITAM ) 后，3D 打印技術在藥物制劑領域的應用研究引起了研究者的廣泛興趣［3］。



AＲAUTO 等［4］在 1996 年利用連續噴墨打印技術生產了第 1 批 3D 打印藥物，開創了將 3D 打印技術用于藥品制造的先河。多年來，許多不同類型的打印技術得到了發展［5-7］，粉末粘結( powder bed) 、熔融沉積成型( fused deposition model-ling，F(xiàn)DM) 、微 量 調 節 注 射 ( pressure-assisted microsyringes， PAM) 、立體光刻( stereolithographic，SLA) 及選擇性激光燒結( selective laser sintering，SLS) 等［8］打印技術已經用于藥物制劑研發。在上述打印技術中，F(xiàn)DM 3D 打印技術顯示出了低成本、可制備空心物體、可以使用一系列聚合物制備具有不同釋藥行為的藥物制劑等優勢，因此受到了研究者的格外關注。Azad 等［9］總結了近 5 年來關于 3D 打印技術在藥物制劑領域的已發表文獻，結果顯示，應用于藥物制劑領域的 3D打印技術主要為 FDM 3D 打印。FDM 3D 打印是利用熱塑性長絲作為起始材料，在高于其熔融溫度的連續層中擠出材料、層層粘結、創建 3D 對象，是目前 3D 打印技術中最常用的低成本技術［6］。因此，筆者以應用最為廣泛的 FDM 3D 打印為核心，從工藝過程、所用聚合物及其在口服固體制劑領域應用研究、優勢與挑戰 4 個方面對該技術進行了綜述。



1、  FDM 3D 打印的工藝過程

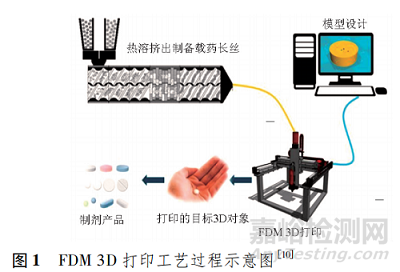

FDM 3D 打印的基本步驟( 圖 1) 包括使用數字渲染軟件( 如 AUTOCAD、3D MAX 等) 建模并轉化為打印機可讀的STL 文件、制備載藥長絲、將長絲遞入 FDM 3D 打印機進行目標制劑的打印，其中長絲制備和目標制劑的打印為 FDM 3D打印過程的關鍵步驟。





1. 1 載藥長絲的制備



FDM 3D 打印所需的載藥長絲的生產方式有兩種: 一種是將市售空白長絲使用浸泡法載藥后進行烘干等后處理工序［11］，但是該方法受限于市售藥用打印長絲的種類貧乏，且通過浸泡法制得的載藥長絲載藥量偏低; 另一種是聯用熱熔擠出( hot melt extrusion，HME) 技術，該方法擴大了藥用材料的選擇范圍，且可通過改變投入擠出機中混合物的藥物/輔料比例，調節載藥長絲的含藥量，因此，研究者多采用 HME技術制備載藥長絲。



HME 技術產生于 1930 年，最早用于制造塑料和橡膠產品［10］，在現代制藥行業中，HME 已被應用于藥物制劑和醫療植入產品的連續生產。HME 是一種連續地施加熱量和壓力來熔化或軟化材料以生產形狀、密度均勻的產品的過程，包括進料、加熱、混合和成型等操作單元［12］。當物料在受控條件下被迫通過擠出機的模具時，擠出過程會改變其物理性質［13］，從而得到理想狀態的擠出物。因此，在 HME 機器的擠出口安裝與 FDM 3D 打印機耗材直徑相同的擠出模具，即可制備打印機適用的載藥長絲，實現 HME 與 FDM 3D 打印的聯用。



1. 2 目標制劑的打印

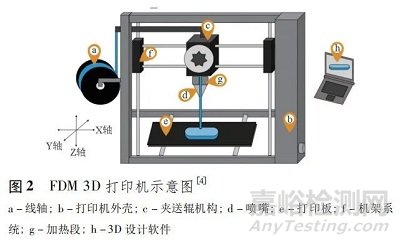

FDM 3D 打印設備價格低廉，易于操作，具有高打印精度和再現性［14］，但目前還沒有專用于制藥的商業化 FDM 3D 打印機，藥物制劑研究中使用的打印機均為工業級別，品牌包括 MakerBot( 美國) 、Multirap M420( 德國) 和 Prusa i3( 捷克) 等［4］。FDM 打印機的基本結構見圖 2，其中，有些設備配有多個噴嘴，可同時加工 1 種以上的材料，從而制備出具有不同部分的、結構復雜的制劑產品。





FDM 3D 打印具體過程如下: 夾送輥機構將裝載于線軸中的載藥長絲送至加熱段，在高于其熔融溫度的條件下熔化或軟化，后方的固體長絲繼續向前運動推動熱塑性熔體通過噴嘴到達打印板或上一層打印對象表面，熔體沉積、冷卻、固化的同時，機架系統按照 STL 文件中的指令將打印頭沿著 X- Y 軸方向移動，打印好該層形狀后，構建面或打印頭在 Z 軸方向移動，繼續打印下一層，直到程序結束，打印完成［15］。



2、 應用于 FDM 3D 打印的藥用聚合物



使用 FDM 打印機制備藥物產品時，選擇合適的聚合物作為藥物載體至關重要，不僅能避免長絲斷裂、纏繞夾送輥機構及堵塞噴嘴等打印問題，還能達到控制劑型、尺寸和藥物釋放等目的。因此，F(xiàn)DM 3D 打印研究的首要任務是充分了解材料的可打印性能及其打印特性。目前已應用于 FDM 3D 打印的藥用聚合物有 Eudragit 、乙基纖維素( EC) 、羥丙基纖維 素 ( HPC) 、羥 丙 甲 基 纖 維 素 ( HPMC) 、聚 己 內 酯( PCL) 、聚乳酸( PLA) 、聚乙烯醇( PVA) 、聚乙二醇( PEG) 及乙酸羥丙甲基纖維素琥珀酸酯( HPMCAS) 等。



2. 1 Eudragit



Eudragit 是德國贏創開發的一系列藥用合成聚甲基丙烯酸甲酯中間產物，是不可生物降解、不可吸收、無毒的無定形聚合物。不同型號的 Eudragit 聚合物均具有熱塑性、較低的玻璃化轉變溫度( glass transition temperature，Tg ) ( 9 ～ 150 ℃ ) 、較高的熱穩定性以及與多種活性藥物成分( active pharmaceutical ingredient，API) 和賦形劑的高混溶性。因此， Eudragit 系列聚合物適用于 FDM 3D 打印技術，不同型號的 Eudragit 因聚合物上官能團的差異而顯示不同的藥物釋放特性。其中 E 系列具有 pH 依賴性，在胃液中( 低 pH 環 境) 可溶，已有多個研究將 Eudragit  EPO 用于 FDM 3D 打印速釋制劑的開發［16］。Ｒ 系列是非 pH 依賴性的不溶性聚合物，在胃腸道中膨脹釋藥，分為高滲透性的 ＲL 和低滲透性的 ＲS，可將二者按照一定比例混合使用，使制劑達到理想的釋藥速率［17］。



2. 2 EC



EC 是一種常見的水不溶性的熱塑性藥用聚合物，常被用作緩釋載體，已有研究提出將其應用于 3D 打印藥片［18］。由于 EC 熔點( 240 ～ 250 ℃ ) 較高，通常需要在處方中添加增塑劑或其他塑性高的聚合物來改善 HME 擠出長絲的可打印性能，才能用于 FDM 3D 打?。?9］



2. 3 HPC



HPC 是一種由葡萄糖分子和多個羥丙基組成的水溶性聚合物，根據相對分子質量的不同分為不同的黏度等級，適用于不同的釋藥系統。由 于 HPC 具 有 很 低 的 Tg ( － 25 ～ 0 ℃ ) 、較高的熱穩定性，因此在 HME 和 FDM 的高溫熔融和擠出過程中能穩定存在。在 FDM 3D 打印中，低相對分子質量、低黏度的 HPC 可作為速釋給藥系統的載體［17］，高相對分子質量、高黏度的 HPC 可作為緩控釋給藥系統的載體［20-21］，另外，升高工藝溫降低 HPC 的黏度，可以提高所載藥物的釋藥速率。



2. 4 HPMC



HPMC 是可膨脹的水溶性聚合物，可 以 提 高 制 劑 中API 的緩釋能力。但其具有較高的 Tg ( 170 ～ 198 ℃ ) ，在 HME 及 FDM 過 程 中，需使用較高的工藝溫度。ZHANG 等［10］在處方中加入低 Tg的 HPC，制備了機械性能良好的載藥長絲，成功打印了高緩釋性能制劑。篩 選 相 容 性 良好的聚合物作為復合載體，可進一步擴大用于 FDM 3D 打印的聚合物范圍。



2. 5 PCL



PCL 是一種半結晶聚酯，具有高有機溶劑溶解度、低水溶性、低生物降解性、較高的生物相容性，可用于制備長期植入裝置系統［22］。PCL 通常與左旋聚乳酸、外消旋聚乳酸等混合或共聚合，改善聚合物的腐蝕，從而提高植入制劑的生物相容性［23］。PCL 熔點為 55 ～ 60 ℃，Tg為 － 54 ℃，具有較好的熱力學打印性能，可用于熱降解溫度低的 API 的 FDM 3D 打印。



2. 6 PLA



PLA 是一種水不溶性的可生物降解的合成聚合物，因其具有高熱塑性、高強度、無毒的顯著優勢，是目前最具有利用價值的生物可降解脂肪族聚酯。以 PLA 為載體的藥物制劑中 API 釋放主要受 API 的結晶度和材料的機械性能的影響。PLA 的斷裂伸長率小于 10% ，為易碎材料［24］，因此不適用于高應力水平下需要塑性形變的制劑。在不同型號的 PLA 中，左旋聚乳酸和外消旋聚乳酸以機械強度高、Tg 低的特征優勢，具有廣闊的 FDM 3D 打印應用前景。



2. 7 PVA



PVA 是一種生物相容的、可膨脹的水溶性合成熱塑性聚合物，Tg為 85℃，熔點為 180 ～ 228 ℃ ( 部分水解-完全水解) ，黏度為 3. 4 ～ 52 MPa·s，被廣泛應用于 FDM 3D 打印，PVA通常用于制備速釋制劑［25-27］，但通過結構設計也可用于制備緩釋制劑，實現藥物的緩控釋［28］。



2. 8 PEG



PEG 是一種生物相容的兩親性聚合物，根據其相對分子質量的不同，小于 100 000 的聚合物通常稱為 PEG，相對分子質量較大的聚合物則被稱為聚氧乙烯( PEO) 。由于其機械強度 較 低，在 FDM 3D 打 印 中，通常與其他聚合物混合使用［29］。



2. 9 HPMCAS



HPMCAS 是 HPMC 的乙酸和琥珀酸混合酯，是近年來開發的一種腸溶包衣材料，也可用作微囊、微球等藥物的緩釋載體。Scoutaris 等［30］將 HPMCAS 和 PEG 600 混合均勻通過HME 制備載藥長絲后，用 FDM 3D 打印機成功制備了吲哚美辛速釋片，顯示了 HPMCAS 在 FDM 3D 打印技術中的可應用性。



3、 FDM 3D 打印的個性化口服固體制劑



未來醫療方向可能是基于基因組學、蛋白質組學的個性化醫療，3D 打印技術的迅速發展為如何針對不同患者進行個體化給藥提供了新思路［31］。迄今為止，F(xiàn)DM 3D 打印已經被利用開發了很多設計創新的、復雜的個性化口服固體遞藥系統，通過選用合適的聚合物載體、選擇適宜的填充率，設計巧妙的幾何結構，開發了速釋制劑、控釋制劑、遲釋制劑、漂浮制劑和復方制劑等。



3. 1 速釋制劑



由于 FDM 3D 打印技術工藝過程的高壓縮和粘結性，所生產制劑的溶出速度通常遠低于傳統的粉末或顆粒片劑。因此，使用該技術制備能即時釋藥的速釋制劑是有難度的，需要選用親水性聚合物作為載體，必要時可通過加入增塑劑、降低填充率及在結構中引入空洞等加快藥物釋放。



3D 打印片所用的載體從根本上影響藥物釋放行為，通過選擇高親水性聚合物可以加快藥物在胃液中的溶出，達到速釋目的。Solanki 等［16］通過對比多種( 單元或復合) 聚合物與模型藥物氟哌啶醇混合后制備的打印片的溶出結果，篩選出了 Kollidon  VA64 和 AffinisolTM的 1∶ 1 混合物作為載體，打印了無定形速釋片劑。FDM 3D 打印技術與 HME 技術的聯用，可以將某些晶體藥物無定形化，利于增強難溶性化合物( BCSⅡ類或Ⅳ類藥物) 的溶出速率及程度，若能選擇合適載體阻止無定形體系的老化，可制備穩定性良好的無定形固體分散體。



填充百分比是影響藥物釋放的另一個決定性因素。Kempin 等［32］篩選出以 PEG6000 和 PVP-K12 為載體組成的兩種 10% 泮托拉唑鈉( W/W) 速釋片，可分別在 29 和 10 min內釋藥完全，通過降低 PVP 片的填充率到 50% ，增加片劑孔隙率，將藥物總釋放時間縮短到了 3 min 以內。且該研究使用的模型藥物泮托拉唑鈉為熱敏性藥物，所選聚合物在增塑劑的協助下能夠于低于 100 ℃的工藝溫度下制備打印片，開拓了低溫 FDM 3D 打印熱敏性藥物制劑的應用。



此外，也可以改變制劑結構，進一步增加孔隙率，提高比表面積，促進藥物釋放。Gültekin 等［33］應用 FDM 3D 打印技術，以 Eudragit  EPO 為載體，與 API 普拉克索混合后通過HME 擠出長絲，通入 FDM 打印機制備了具有空洞的速釋片劑，使藥物在 30 min 內釋藥超過 90% 。該研究通過引入空洞加快了藥物釋放，處方中未使用任何崩解劑。



3. 2 控釋制劑



FDM 3D 打印中，通過打印復雜的形狀，改變藥片的可釋藥面的面積，從而控制劑量釋放的強度以及時間，這有利于更加安全高效地管理藥物釋放行為。

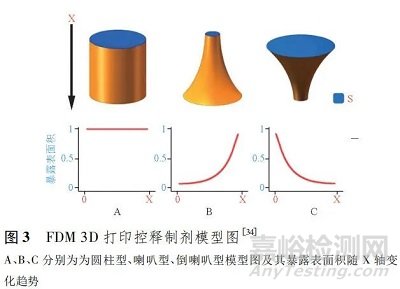

Xu 等［26］利用 FDM 3D 打印技術制備了 3 種結構( 圓筒型、喇叭型、倒喇叭型) 的 PVA 外殼，將載有模型藥物對乙酰氨基酚的凝膠裝入 PVA 殼中，制備出了 3 種控釋制劑( 圖 3) ，其中圓筒型片劑具有恒定的釋藥速度，喇叭型片劑的釋藥速度隨時間延長而增大，倒喇叭型片劑釋藥速度隨時間延長而減小。





Tagami 等［35］使用類似的方法制備了由含藥和空白填料兩部分組成的復合片劑( 圖 4) ，其中以載有鈣黃綠素的聚乙烯醇作為含藥部分，分別以不含藥的聚乙烯醇和聚乳酸 PLA作為水溶性和水不溶性空白填料部分，組成復合片。溶出結果顯示，藥物初始釋放速率與藥物組分的暴露表面積高度相關，釋放曲線隨含藥組分的暴露表面積的變化而變化，從而設計制備了具有不同釋藥行為的復合片。這兩項研究所開發的控釋制劑在制備患者特異性的個性化制劑方面具有很好的應用潛力，為設計具有明確藥物釋放行為的個性化片劑提供了有價值的信息。

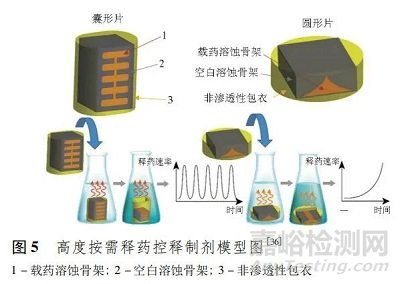

在此基礎上，Tan 等［36］開發了一種通過 FDM 3D 打印技術制備高靈活性的控釋藥物遞送系統的通用方法( 圖 5) 。該系統包括 3 個組成部分: 載藥溶蝕骨架、空白溶蝕骨架和非滲透性的可生物降解外殼。預計在溶出介質中，藥物會隨著載藥溶蝕骨架暴露面積的改變而實現控制釋放。并通過多種模型藥物( 單藥物、多藥物) 驗證了該系統溶出結果與預計情況高度一致，初步確證了使用 FDM 3D 打印制備患者定制的控釋制劑的可操作性。





3. 3 遲釋制劑



口服遲釋制劑可以使得藥物在胃腸道定位釋放，避免其在胃腸生理環境下的失活，改善藥物吸收，也可以用于治療胃腸道局部疾病，提高療效，降低毒副作用。傳統口服遲釋制劑分為時滯型、pH 依賴型、酶解型和壓力控制型，存在處方復雜、工藝繁瑣的劣勢，而 FDM 3D 打印可以通過組合不溶性、可溶性材料，以及結構設計達到延遲藥物釋放的效果。



GIOUMOUXOUZIS 等［37］利用雙頭 FDM 3D 打印技術開發了包括滲透核心( 載有地爾硫 的 PVA) 和一層半透性醋酸纖維素( cellulose acetate，CA) 外殼的 3 種制劑( 圖 6) ，第 1種制劑的外殼上部被完全去除，而在第 2 種和第 3 種制劑外殼分別引入了 2 個和 1 個線型空腔。為了便于水的滲透，在上下殼壁開孔，制劑進入體內可以吸水導致空腔處的核心膨脹、外殼破裂，從而達到地爾硫 從制劑中延遲釋放的效果， 3 種制劑的遲釋時間分別為 0、6 和 2 h。由于藥物在胃腸道內運動時間受食物影響較大，采用單一的時滯原理進行定位釋藥可靠性較低。因此，同時考慮使用 pH 敏感材料或?qū)δc道有黏附性的材料進行 FDM 打印可取得更穩定的定位釋放效果。





3. 4 胃漂浮制劑



胃漂浮制劑是研究廣泛的胃滯留制劑，能在不影響胃腸道正常生理活動的前提下，延長藥物遞送系統在胃中的滯留時間，增大在胃腸道上端吸收良好的藥物的生物利用度。應 用 FDM 3D 打印技術可以設計利于漂浮的結構，制備出有良好漂浮能力的胃漂浮制劑。與傳統的工藝方法相比，F(xiàn)DM 3D 打印技術制備控釋胃漂浮制劑工藝簡單、可適用于多種API。

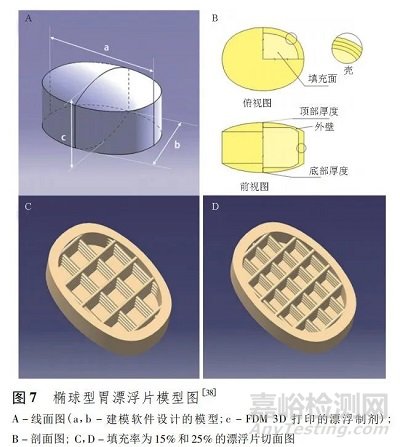

FDM 3D 打印制備漂浮片的方便之處在于，可直接降低內部材料填充率，便達到漂浮效果。Chen 等［38］以鹽酸普萘洛爾為模型藥物，以 PVA 為藥物載體，通過 FDM 3D 打印技術制備出了填充率為 15% 和 25% 的橢球型胃漂浮片( 圖 7) ，2 種填充率的漂浮片均能在人工胃液中漂浮、無遲滯時間并能持續釋放，其中高填充率的漂浮片有片重差異小、片劑硬度高、釋藥時間長的優點。

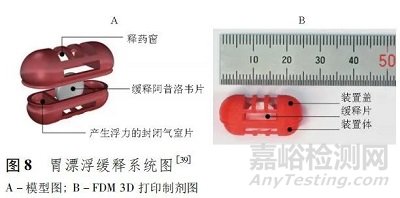

Shin 等［39］應用 FDM 3D 打印技術制備了胃漂浮緩釋系統( 圖 8) ，且評價了該系統在比格犬體內的藥動學特征。該系統由胃漂浮裝置和傳統的阿昔洛韋緩釋片組成。漂浮裝置是該研究的關鍵，是用不溶性的聚合物 PLA 打印的包括左右兩端封閉的氣室和中央空隙的釋藥窗的特殊結構，封閉氣室使得整體密度降低得以在介質中漂浮，釋藥窗的尺寸調節可以改變釋藥速度。X 射線圖像顯示，所開發的胃漂浮制劑在比格犬胃內滯留時間超過 12 h，該研究所開發的胃漂浮裝置可以應用于多種藥物，在新型胃漂浮制劑的設計和開發中具有廣闊的應用前景，但后續研究需要考慮不溶性漂浮裝置在排出體外前是否累積或造成人體負擔。

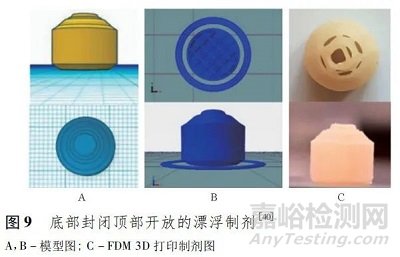

Lamichhane 等［40］以 HPMCAS、PEG 400 作為載體，以普瑞巴林為 API 制備了底部封閉頂部開放的漂浮結構( 圖 9) ，溶出結果表明，該系統漂浮行為良好且可零級釋藥。

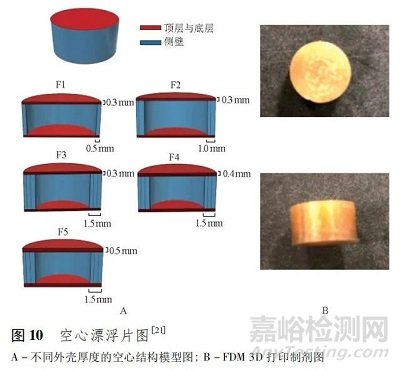

Kimura 等［21］也設計了類似的中空結構，以 HPC 和 PVP為聚合物，以水溶性差的弱堿性伊曲康唑為模型藥物，制備了具有不同外殼厚度的片劑( 圖 10) ，隨著片劑外殼厚度的增加，藥物釋放時間延遲，漂浮時間延長，當上下殼厚度為0. 5 mm、側壁厚度為 1. 5 mm 時，片劑漂浮時間延長至 10 h，在 12 h 內顯示出接近零級的藥物釋放行為。





3. 5 復方制劑



由于 FDM 3D 打印能夠進行精確靈活的空間分布，在復方制劑制備中也得到了廣泛的研究。近年來通過 FDM 3D打印技術開發的復方口服固體藥物遞送系統，可以使所遞送的多個 API 在體外共同穩定存在，在患者體內發揮協同作用，增效減毒，減少患者服藥頻次，改善患者依從性，特別適用于患有復雜疾病( 癌癥、心血管疾病等) 、需每日服用多種藥物的患者。

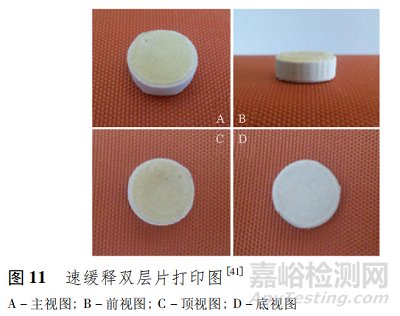

Gioumouxouzis 等［41］應用雙頭 FDM 3D 打印技術制備了包含二甲雙胍和格列美脲 2 種抗糖尿病 API 的雙層片劑( 圖 11) 。研究中，他們將二甲雙胍和 Eudragit  ＲL 混合作為緩釋系統，將格列美脲與 PVA 混合作為速釋系統，制備了速緩釋雙層片。該研究制備的雙層片同時含有 2 種 API，體現了應用 FDM 3D 打印技術制備具有不同釋藥模式的復方制劑的潛力。





Pereira 等［42］開發了用于治療心血管疾病的復方制劑， 以 PVA 為載體制備了含有 4 種模型藥物( 賴諾普利、吲達帕胺、瑞舒伐他汀鈣和苯磺酸氨氯地平) 的 4 層 3D 打印片，每種藥物的釋放順序取決于其在多層片中的位置。這種多層片的開發開辟了一條低成本多藥輸送系統的新道路，可廣泛應用于片劑、支架、植入物等給藥系統。

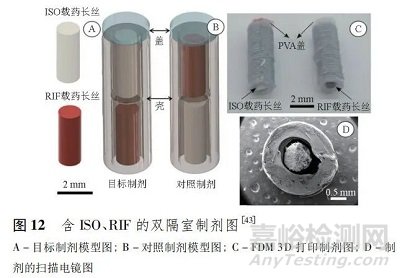

Genina 等［43］設計了用于治療結核病的雙室制劑，分別裝載內在不兼容的異煙肼 ( isoniazide，ISO) 和 利 福 平( rifampicin，ＲIF) ( 圖 12) ，在物理層面上隔離了 2 種 API，并延遲了 ISO 的釋放，防止 2 者同時在胃部釋放所導致的ＲIF 不穩定，使聯合用藥的藥效最大化。該研究為存在負相互作用的 API 的聯合用藥制劑開發提供了思路。此 外，該研究中雙室概念也可用于針對胃腸道不同區域的靶向給藥。





3. 6 其他制劑



除了上述的個性化口服固體制劑外，周永恒等［44］ 采用FDM 3D 打印技術制備了小兒常用規格( 0. 041、0. 070 mg) 的地高辛分劑量片。研究中其先測定打印材料的密度，后根據分散片的劑量和擠出長絲中含藥量，推算出打印片體積，選擇合適的片高度和半徑建立模型，從而制備出對應理想規格的分劑量片。臨床中對于治療窗狹窄的藥物，需要精確給藥劑量以確保治療效果和患者安全。由于 FDM 3D 打印的模型尺寸設計的高度靈活性，可通過調節藥片體積制備一系列不同規格的分劑量片，適用于特殊患者尤其是兒童分劑量用藥［45］。



國內外的眾多研究展示了 3D 打印用于藥物制劑領域的革命性潛力，但仍需進一步的研究( 如體內研究) 來推動該技術從學術概念轉向臨床應用。



4、 FDM 3D 打印的優勢與挑戰



近年來，F(xiàn)DM 3D 打印技術在口服固體制劑的開發取得了較多進展，其靈活性、多功能性及低成本等潛力都顛覆了傳統制劑制造技術，但其顯著優勢的另一面，是該技術真正意義上應用于個性化醫療所必須面臨的挑戰。



4. 1 優勢



與傳統制劑技術相比，F(xiàn)DM 3D 打印技術在工藝過程、臨床應用、打印規模方面具有如下顯著優勢: ①在工藝過程方面，F(xiàn)DM 3D 打印技術不僅可以避開傳統工藝中混合、制粒、壓片、包衣等冗雜過程，實現一步成型連續化生產，還能基于患者需要改變劑量、成分或釋藥行為，制備患者定制制劑，實現個體化給藥; ②在臨床應用方面，醫生或藥劑師可以使用計算機軟件和網絡進行遠程控制，基于患者需求即時打印藥物，使制劑的生產離患者更近，實現真正意義上的個性化醫療; ③在打印規模方面，F(xiàn)DM 3D 打印機為小型臺式設備，可以根據醫師處方制備特定少量藥品，且所需生產空間較小，成本低，有利于精準醫療方案的推廣和普及。



4. 2 挑戰



盡管 FDM 3D 打印技術在個性化醫療方面有很大的發展前景，但該技術的廣泛臨床應用還需要克服一些技術和法規方面的障礙。



FDM 3D 打印技術依賴于高溫熔融的載藥耗材遞送至噴嘴并隨著噴嘴機構有序運動，熔融耗材存在著堵塞噴嘴的風險，影響打印的連續過程［3］。另外，高溫可能導致產品的外觀( 顏色、表面狀態) 改變，甚至導致載體或 API 降解，不適用于熱敏性藥物。FDM 3D 打印技術需要聯合 HME 技術，制備載藥長絲，前處理過程較為復雜，且目前適用于 FDM 3D 打印的藥用聚合物種類有限。



目前的監管機構和現行法律的框架不允許 FDM 3D 打印技術的推行，在 3D 打印藥品開發和制造推廣前，需要解決監管機構采取何種途徑監管這種非傳統制藥設備的嚴肅問題，需要發布一系列的指導文件，甚至修改傳統法律法規。盡管存在著監管障礙，但 2015 年 FDA 批準上市的 Spritam  為 3D 打印在制劑領域的技術落地迎來曙光。



5、 小結與展望



筆者以在藥物制劑領域應用最廣泛的 3D 打印技術———FDM 3D 打印為核心，系統地介紹了 FDM 3D 打印技術的工藝過程、可用的藥用聚合物、近年來利用該技術開發的口服固體給藥系統及其相對于傳統制劑技術的優勢和所面臨的挑戰，較為全面地介紹了 FDM 3D 打印技術在口服固體制劑領域的應用與研究進展。



雖然近年來 FDM 3D 打印技術發展日新月異，但該打印技術仍處于為實現智能醫療、個性化醫療積蓄力量的發展階段。這一技術的成功落地，需要符合 GMP 標準的商用制藥打印機的開發，為醫療點制劑的規?；蛴∽鳒?zhǔn)備; 也需要法律框架的更新和監管機構的支持，避免非法分子利用 FDM 打印機的靈活性篡改、摻假劑量，欺騙患者。需要注意的是，雖然 3D 打印是一種通用技術，可以合并許多不同種類的藥物活性成分，但藥物和輔料的相容性必須建立在個案 基 礎 上，以實現配方的安全性、有 效 性、穩 定 性。FDA 于 2016 年成立了一個由制藥專家組成的新興技術團隊( emerging technology team，ETT) ，以支持和促進包括 3D打印在內的新興制造技術的監管評估［46］，助力開發復雜劑型和創新制造方法。隨著 FDM 3D 打印技術的不斷突破和質量監管方面的不斷完善，相信在不久的將來，能夠形成安全穩定、低成本、高效率的藥物制劑打印平臺，為開辟數字醫療新時代作貢獻。
