一關于疲勞



1. 疲勞的定義



材料在變動載荷和應變的長期作用下，因累積損傷而引起的斷裂現象，稱為疲勞。



2. 變動載荷



指大小或方向隨著時間變化的載荷，稱為變動載荷。



3. 變動應力



變動載荷在單位面積上的平均值?？煞譃椋阂?guī)則周期變動應力和無規則隨機變動應力



4. 循環載荷（應力）的表征



最大循環應力：σmax



最小循環應力：σmin



平均應力：σm=(σmax+σmin)/2



應力幅σa 或應力范圍Δσ：Δσ=σmax-σmin，σa=Δσ/2=(σmax-σmin)/2



應力比（或稱循環應力特征系數）：r=σmin/σmax



5. 循環應力分類



按平均應力、應力幅、應力比的不同，循環應力分為：



對稱循環σm=(σmax+σmin)/2=0，r=-1。屬于此類的有：大多數旋轉軸類零件。公眾號《機械工程文萃》，工程師的加油站！



不對稱循環σm≠0。如：發動機連桿、螺栓：σa>σm>0，-1<r<0；σa> 0，σm<0，r<-1。



脈動循環：σm=σa>0，r=0(σmin=0) 如：齒輪的齒根、壓力容器；σm=σa<0，r=∞(σmax=0) 如：軸承（壓應力）



波動循環：σm>σa，0<r<1，σmin>0   如：發動機氣缸蓋、螺栓。



隨機變動應力：應力大小、方向隨機變化，無規律性。 如：汽車、飛機零件、輪船。



二疲勞破壞的特點



在變動載荷作用下，材料薄弱區域逐漸發生損傷，損傷累積到一定程度→產生裂紋，裂紋不斷擴展→失穩斷裂。



特點是：從局部區域開始的損傷，不斷累積，最終引起整體破壞。



潛藏的突發性破壞，脆性斷裂（即使是塑性材料）。



屬低應力循環延時斷裂（滯后斷裂）。



對缺陷十分敏感（可加速疲勞進程）。



三疲勞破壞的分類



1. 按應力狀態



彎曲疲勞、扭轉疲勞、拉壓疲勞、接觸疲勞、復合疲勞。



2. 按應力大小和斷裂壽命



N>105，б<бs   高周疲勞→低應力疲勞



N=10²～105，б≥бs   低周疲勞→高應力疲勞



四疲勞破壞的表征—疲勞壽命



1. 疲勞壽命



材料疲勞失效前的工作時間，即循環次數N。

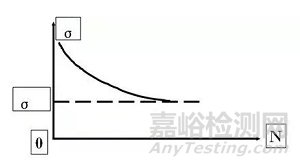

2. 疲勞曲線



應力б↑，N↓



五疲勞斷口的宏觀特征

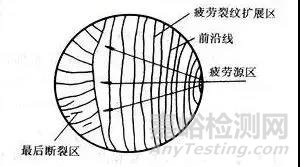

典型疲勞斷口具有3個特征區：疲勞源、疲勞裂紋擴展區、瞬斷區。



1. 疲勞源



疲勞裂紋萌生區，多出現在零件表面，與加工刀痕、缺口、裂紋、蝕坑等相連。



特征：光亮，因為疲勞源區裂紋表面受反復擠壓、摩擦次數多。



疲勞源可以是一個，也可以有多個。如：單向彎曲，只有一個疲勞源；雙向彎曲，可出現兩個疲勞源。公眾號《機械工程文萃》，工程師的加油站！





2. 疲勞裂紋擴展區（亞臨界擴展區）



特征：斷口較光滑并分布有貝紋線或裂紋擴展臺階。



貝紋線是疲勞區最典型的特征，是一簇以疲勞源為圓心的平行弧線，凹側指向疲勞源，凸側指向裂紋擴展方向，近疲勞源區貝紋線較細密（裂紋擴展較慢）；遠疲勞源區貝紋線較稀疏、粗糙（裂紋擴展較快）。





貝紋線（海灘花樣）



貝紋線區的大小取決于過載程度及材料的韌性，高名義應力或材料韌性較差時，貝紋線區不明顯；反之，低名義應力或高韌性材料，貝紋線粗且明顯，范圍大。



名義載荷，根據額定功率用力學公式計算出作用在零件上的載荷。即機器平穩工作條件下作用于零件上的載荷。



計算載荷=載荷系數*名義載荷



3. 瞬斷區



裂紋失穩擴展形成的區域的斷口特征：斷口粗糙，脆性材料斷口呈結晶狀；韌性材料斷口在心部平面應變區呈放射狀或人字紋狀；表面平面應力區則有剪切唇區存在。



瞬斷區一般在疲勞源對側，大小與名義應力、材料性質有關。高名義應力或脆性材料，瞬斷區大；反之，瞬斷區小。
