   高密度組裝的代表性互連模式有兩類，一類是元器件高密度組裝，有兩種典型的芯片組裝方式，即芯片并列式組裝（2D）和3D-芯片堆疊組裝結構疊層式，如圖1和圖2所示；另一類是高密度微互連，例如，3D疊層芯片TSV硅通孔、高密度低拱形絲鍵合，如圖3和圖4所示。

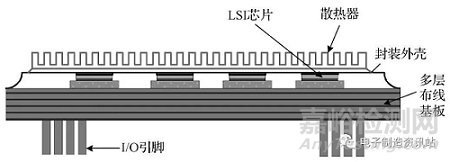

圖1 芯片并列式組裝（2D）

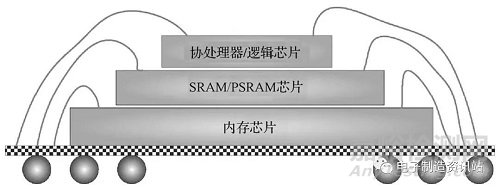

圖2 3D-芯片堆疊組裝結構

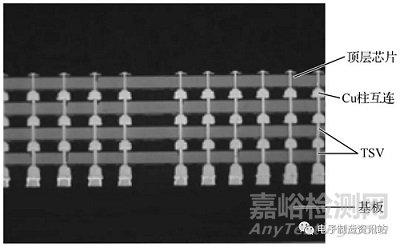

圖3 3D疊層芯片TSV硅通孔

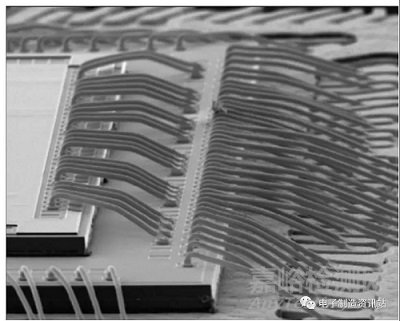

圖4 3D疊層芯片高密度低拱形絲鍵合



      從電子微組裝的發展趨勢可以看出，微組裝技術的發展必然帶來產品的更高密度封裝，而高密度封裝的可靠性問題，主要是產品內部熱流密度增加導致的溫升、微互連間距減小導致的短路風險、封裝體內元器件電磁干擾及潛在傳播路徑等問題。

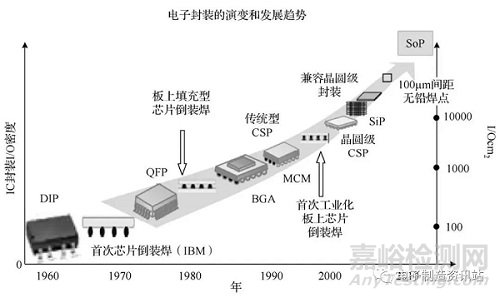

圖5 電子封裝50多年的演變和發展趨勢



1．2D和3D IC高密度組裝的熱問題



      2D-IC或3D-IC的高密度組裝方式，面臨的嚴重問題是如何散熱，這一問題已成為限制高密度集成特別是三維集成技術發展的瓶頸。微組裝產品中的有源器件芯片，是微組裝產品的主要熱源，由于高密度組裝，產品熱功率密度（W/mm2）增大，芯片之間、芯片與元件之間熱耦合效應突出。



      這時，芯片PN結溫TJ或溝道溫度Tch，以及元件熱點溫度THS，不僅僅取決于器件自身功耗大小，還取決于鄰近元器件的功耗以及相互間的熱耦合效應，內裝元器件組裝密度越高，芯片間的熱耦合效應就越明顯，引起芯片額外的溫升就越高，使得元器件溫度余量減少、有機材料加快老化。



      盡管針對高密度封裝穩態、瞬態熱管理問題，人們開展了大量研究，提出了各種熱分析方法和散熱設計方法。



      例如，2009年ITRS組裝封裝技術工作組，在SiP組裝封裝技術報告中，對于SiP疊層芯片熱設計和熱管理，提出了針對系統熱點和功耗控制的熱設計基本原則，在考慮最壞情況和典型使用條件下，建議將最大功耗芯片疊層在底部的主要散熱面，最小功率芯片疊層在頂部，并設計基板埋置熱沉和系統壓電散熱器，以保證頂部芯片熱點溫度控制和系統級散熱管理。



      但是，組裝密度不斷提升和產品體積不斷縮小的市場需求，不斷給更高封裝密度的熱設計帶來新的挑戰。



2．TSV高深寬比（h/d）的互連可靠性問題



      TSV通孔技術是實現芯片3D疊層組裝的關鍵技術。作為多芯片層間互連的TSV通孔，由于有較高的深寬比，以及通孔工藝和結構特性，與基板通孔結構相比，TSV通孔結構面臨更嚴重的熱應力、機械應力帶來的可靠性問題。



      例如，銅填充的TSV在溫度變化應力作用下，銅硅熱膨脹失配可能導致TSV的硅基板開裂；TSV與倒裝芯片凸點互連的金屬間化合物（IMC）在溫變剪切應力作用下可能斷裂。



      針對3D封裝中，TSV通孔的可靠性和失效問題，人們開展了大量研究。





      例如：對3D封裝TSV結構熱膨脹行為進行了研究，分析了Si/Cu結構的CTE失配結果，認為在溫度變化過程中，TSV鄰近Si的最大應力是張應力，但同時由于疊片結構中TSV通孔的存在，可以降低芯片分層的風險；



      對超薄芯片堆疊的3D集成組裝技術和失效問題進行了研究，認為芯片減薄過程的機械損傷給芯片疊層組裝帶來潛在問題，當芯片堆疊厚度和TSV數量增加時熱膨脹失配更為嚴重，溫變應力下頂層芯片互連點將面臨更嚴酷的可靠性問題，需要設計合適的TSV尺寸并優選材料，以提高溫變環境的適應性；



      對基于TSV的片上網絡芯片（3D NoC）可靠性問題的研究，認為3D NoC中TSV的主要失效問題，有TSV硅片翹曲、TSV層間垂直連接、CTE失配引起的熱應力問題；



      對三維芯片堆疊高深寬比（h/d）的Cu通孔互連研究，認為Cu電鍍工藝優化是獲得良好導電通道的關鍵；



      對基于TSV的2.5D和3D堆疊IC模塊的測試研究，提出了包含TSV通孔信息的測試流程、測試內容、測試端口的解決方案。



      標準JEP 158（2009）3DChip Stack with Through-Silicon Vias（TSVS）: Identifying，Evaluating and Understanding Reliability Interactions，針對3D芯片堆疊的TSV硅通孔可靠性問題描述，歸納起來有以下觀點：



      ● TSV硅片尺度因素、Cu與Si之間CTE差異因素，引起TSV通孔界面應力集中；



      ● 場效應管（FET）對應力敏感，F(xiàn)ET電性能變化與其和TSV的距離有關，影響FET耗損；



      ● TSV硅（Si）片非常?。ǎ?00μm），遠比傳統器件芯片薄，更易碎或開裂；



      ● 帶有TSV的芯片堆疊結構，內部高溫?zé)狳c(diǎn)問題突出；



      ● 薄型TSV硅片（＜100μm），在溫循中易翹曲，可能導致與芯片互連的開路，或芯片堆疊工藝中使溶化的芯片倒裝凸點焊球在側面短路；



      ● TSV通孔側壁的硅氧化絕緣層，可能存在缺陷，導致Cu通路與硅片存在潛在漏電通路。



      從產品層面來看，為提升TSV互連的可靠性，人們關注的熱點問題仍是滿足可靠性要求的TSV尺寸、材料的設計，目前商業化SiP產品的TSV解決方案，設計了針對2.5D和3D封裝的TSV結構和線上/線下測試方法（MEOL）。不過，盡管TSV技術在高密度集成方面具有絕對優勢，但TSV技術的高成本和可靠性潛在問題，仍是目前其拓展應用過程中最具挑戰的問題。



3．電子微組裝其他失效問題



      電子微組裝的其他失效問題，還包括絲鍵合界面退化、芯片黏結強度退化、黏結膠老化等互連問題，內裝元器件高密度組裝和布線布局帶來的電磁干擾和潛在傳播路徑問題，以及封裝蓋板開裂、玻璃絕緣子泄漏、水汽滲入等封裝問題。



      需要強調的是，微組裝失效模式和失效機理，與其承受的載荷應力類型及應力大小直接相關，系統性梳理這些失效模式、失效機理及相關載荷應力，形成失效模式機理庫，是微組裝可靠性設計的重要基礎支撐。ITRS組裝封裝技術工作組，在2009年的報告中，對系統級封裝（SiP）的4類典型失效機理、相關失效的應力和失效部位進行了歸納和分類。SiP失效機理分類及失效原因見表1。

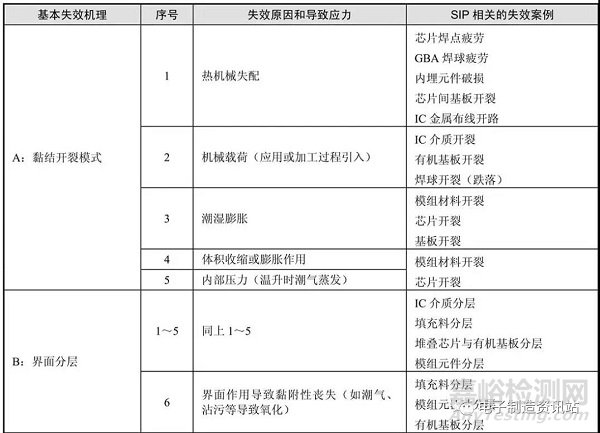

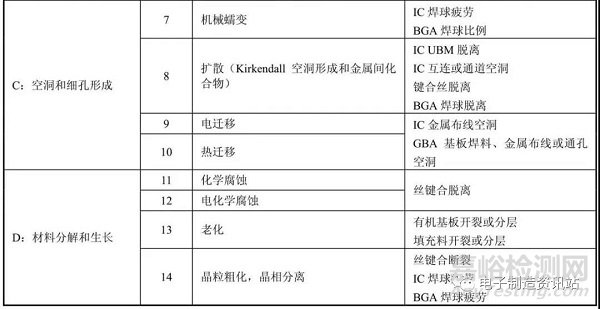

表1 SiP失效機理分類及失效原因
