實際工程應用中，通常會在實體模型表面包一層很薄的殼單元，這是為什么呢？



先說答案：實體網格表面包殼可以提高表面應力精度。



下面通過一個存在理論解的一側受集中力的懸臂梁案例來詳細解釋。



1、理論解



有如下所示的懸臂梁，長L=1500mm，寬b=20mm，高h(yuǎn)=100mm，楊氏模量210GPa，泊松比0.3，一端受力F=1000N。





懸臂梁受集中力示意圖



根據材料力學相關內容，可得出理論解：全局最大位移為3.214mm，L/2截面內最大應力為22.5MPa。



2、仿真結果



2.1 位移對比——包殼vs不包殼



網格密度6x1x1表示L方向網格分6層，h和b方向網格分1層。下圖為不同網格密度下，二階四面體網格模型表面包殼和表面不包殼的位移結果對比，一共6個模型，上面三個模型表面不包殼，下面三個模型表面包一層厚度為0.0001mm的與實體單元材料相同的鋼片。

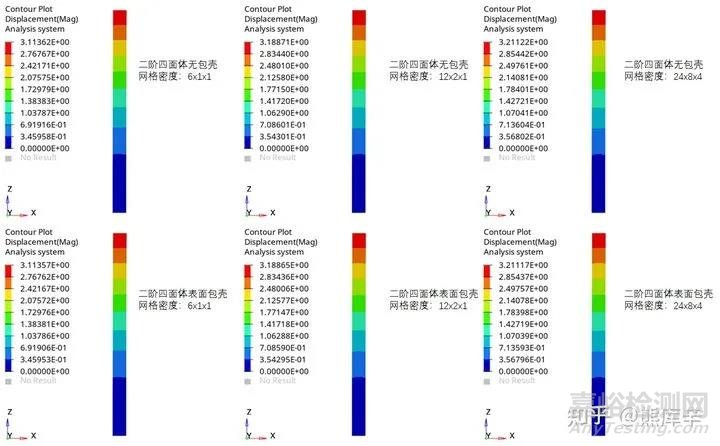

位移對比——不同網格密度/包殼和不包殼



可以看出，6個模型中位移都與理論解非常接近，同一列的兩個模型網格密度相同，其位移差異非常小，包殼的模型表面加了一層材料，因此其位移比不包殼的模型位移略小，但幾乎可以認為包殼對于位移完全沒有影響。

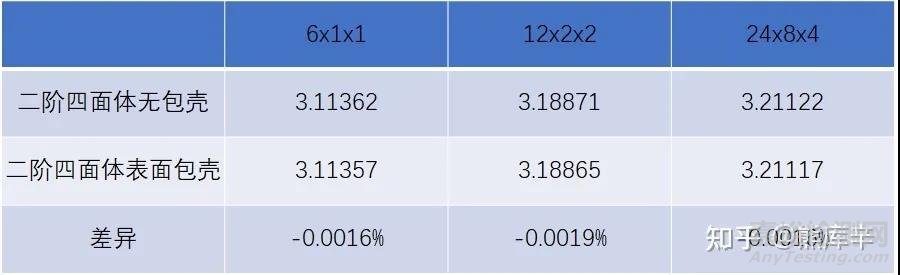

位移對比——不同網格密度/包殼和不包殼





2.2 應力對比——包殼vs不包殼



下圖為不同網格密度下，二階四面體網格模型表面包殼和表面不包殼的位移結果對比。一共6個模型，上面三個模型表面不包殼，下面三個模型表面包一層厚度為0.0001mm的與實體單元材料相同的鋼片。

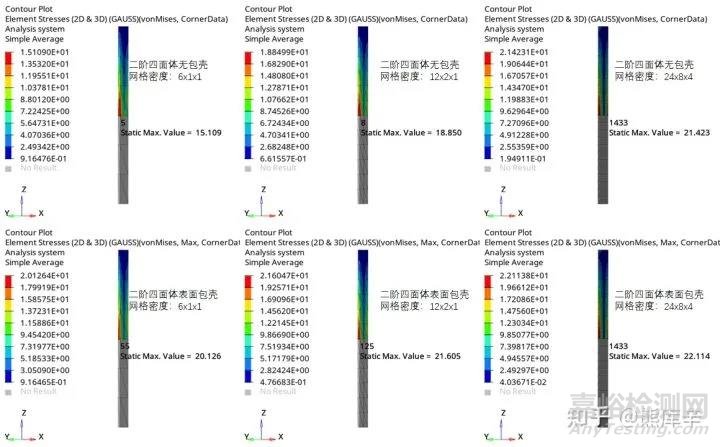

應力對比——不同網格密度/包殼和不包殼



備注：上圖為根據積分點應力進行插值平均得到的結果



根據上圖和下表可知，不同網格密度下，包殼和不包殼的模型L/2截面處最大應力差異非常大，包殼模型L/2截面上最大應力更接近理論解22.5MPa；隨著網格不斷加密，仿真模型應力逐漸接近理論解，包殼和不包殼模型的應力差異逐漸減??；表面包殼時，即使網格使用比較稀疏的網格，可也可得到相對準確的結果；網格足夠密的情況下，包殼和不包殼模型的最大應力將完全一樣，沒有任何差別。

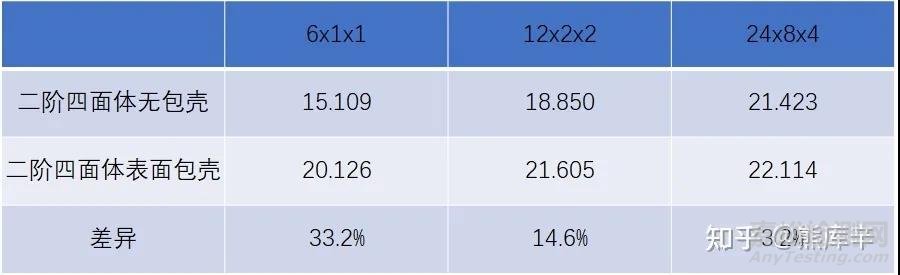

應力對比——不同網格密度/包殼和不包殼



根據上述對比，可以得出結論：二階四面體網格表面包一層薄殼，其應力更加接近理論解.



3、理論說明



表面包殼為什么應力更準確呢？



先了解一下應力計算流程。



有限元求解器首先根據平衡方程 圖片 求出節點位移矩陣X，然后根據節點位移求解積分點上的應變，再根據物理方程 圖片 求解積分點的應力。有限元求解器只計算了積分點上的應力，后處理器根據積分點應力插值得到整個單元內所有位置的應力并以云圖的形式進行顯示。



一階四面體網格只有一個積分點，在單元中心位置；二階四面體單元共4個積分點，在單元內部接近節點的位置，具體位置如下圖所示。

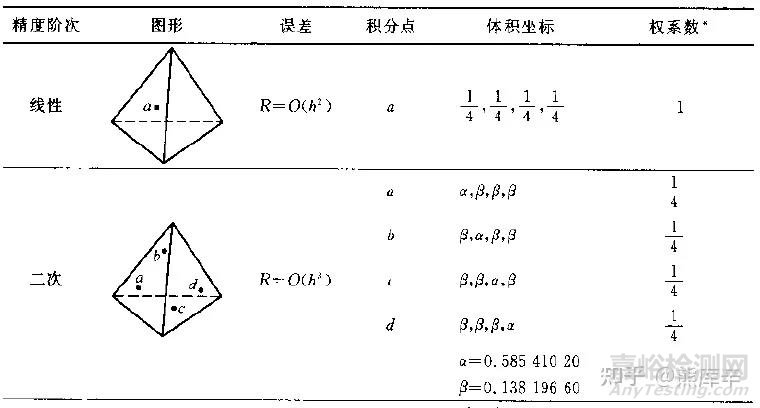

四面體單元積分點位置示意圖



實際模型的最大應力通常在表面。



若使用四面體單元，表面不包殼，則由單元內部的積分點向表面插值得到模型表面應力；積分點在單元內部，即在模型內部，向模型表面插值時存在一定誤差；



若模型表面包一層薄殼，即有一層三角形殼單元，由于殼單元本身就在模型表面，即三角形殼單元的積分點也位于模型表面，因此根據三角形殼單元計算得到的表面應力更準確。



存在彎曲變形的情況下，厚度方向的應力梯度會明顯大于零件表面面內的應力變化梯度，也從另一方面印證了通過包殼插值得到的應力精度高于通過四面體單元進行插值的應力。

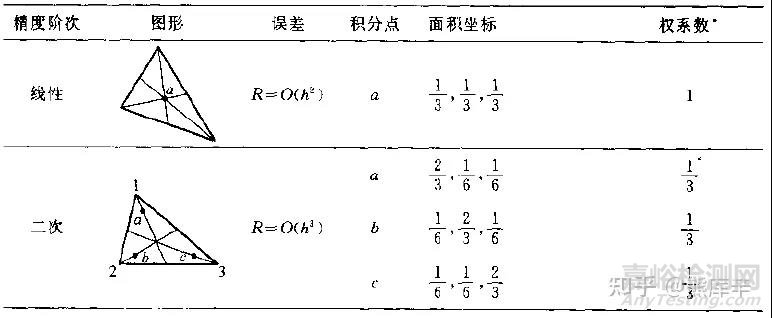

三角形單元積分點位置示意圖
